1 Senaste redigerad av rickard m (2019-01-14 06:26:59)

Är lite sugen på att komma ut på vattnet ibland. Hittar dock ingen båt för vettig peng som uppfyller mina kriterier. Funderar därmed på att bygga en. Har ingen båtplats och bor trångt. Båten skall vara; liten men ändå rymma mer än en, Lätt, snygg enligt mig, lite retro, lättbyggd, gärna elektrisk, ha ratt, enkel att bada ifrån, lätt att förvara och frakta, tror jag gör fäste för två hjul bak så den blir självbärande ”trailer”/cykelkärra. Byggstart till våren, så jag kan vara ute och damma, mål att den flyter till sommaren. Lite inspiration. Det här är ju coolt, men lite väl litet.
https://i.imgur.com/pZSZc7B.png

https://i.imgur.com/UJ8yuSJ.png
Riktigt ball men för stor och komplex form.

Färgskala plus teak.
https://i.imgur.com/uUJgR5L.png
Det röda får bli denna röda,
https://i.imgur.com/X76Skgq.png
har en sådan jag kan elkonvertera. Det var ju poppis förr att bygga båtar av en skiva med ritningar från typ hobbex, kul princip.
https://i.imgur.com/MpoBFE0.png

Marinekart är helt rätt!!
https://i.imgur.com/xBxPqy4.png
dock lite för dyra. Gillar lite den här moderna formen också,
https://i.imgur.com/I9xwjWv.png
satsar nog på rak framstäv, säkert opraktisk när man ska iland på grunt men det ser coolt ut och blir enklast att bygga. Kommer använda plywood och xps frigolit skivmaterial (blå byggisolering) storleken på båten blir därmed 2,5x1,2x0,6m samt glasfiberväv och epoxi. Har inte ritat upp det än men gör något enkelt så att jag kan såga ur delarna först och sen passar allt... Gjorde en snabb första kluddskiss. Nu ska jag tänka vidare ett tag.  ICQ/bw  ICQ/bv

https://i.imgur.com/1s4dhnQ.jpg

2 Senaste redigerad av umekille (2018-11-17 18:02:35)

ICQ/bs  ICQ/ay  ICQ/bs
AB Hobbyförlaget(Hobbex)
sålde en ritning på en båt
i plyfa som heter "Flugan"
utlovades runt 20knop med en 9,5:a

Jag har varken ansiktsbok eller tatueringar.
Finns jag?

3

umekille skrev:

ICQ/bs  ICQ/ay  ICQ/bs
AB Hobbyförlaget(Hobbex)
sålde en ritning på en båt
i plyfa som heter "Flugan"
utlovades runt 20knop med en 9,5:a

Ja den här  ICQ/bq
https://i.imgur.com/JuQUAKe.jpg

https://i.imgur.com/afCbb0j.jpg

https://i.imgur.com/rCUyVo6.jpg

4

En mini riva  ICQ/bi

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

5

coolt att bygga en egen båtmodell ICQ/af

______\,,,/__________________\,,,/__________________\,,,/________
´´´´´´/""\´´´´´´´´´´´´´´´´´´´/""\ ´´´´´´´´´´´´ ´´´´´/""\ ´´´´´´´
Typ 1 -51 Rod [o\!/o]  Typ 1 -65 Slammed _(o\!/o)_
VW Foto sida Ruff Time Monster Truck

6

Tested gjorde ett kool reporage för ett tag sedan.  säker t lite inspiration.. eldrift

7

ICQ/ay

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

8

Tack! Hade sett en bild på den där innan men sågat den för att den såg så vinglig ut.. men nu blev jag lite imponerad över hur fint den gick, duktig kille bakom! Väldigt inspirerande film! Blir något liknande men dubbelt så bred ICQ/ay

9

Coolt med egen båt. Har en farbror som bygger lite. Det här är den första han byggde för ett par år sedan i sitt villagarage. https://m.youtube.com/watch?v=HLqrd2Ru0ro

<><><><><><><><><><><><><><><><><><><><><><><><><><><><><><><><>
VW T2 Baywindow Deluxe - 1975

10

whallis skrev:

Coolt med egen båt. Har en farbror som bygger lite. Det här är den första han byggde för ett par år sedan i sitt villagarage. https://m.youtube.com/watch?v=HLqrd2Ru0ro

oj shit! Vilket hantverk, hälsa farbror att han är grymt duktig  ICQ/bf  ICQ/ay  Vad många lager trä. Jag som tyckte att Flugan är onödigt komplex och vill göra något enklare...

11

man skulle kunna ha en gammal rigg från en skrotad 1,5hkr båtmotor
och en batteridriven borrmaskin kopplad till den... om man nu inte har
plats med ett 12v batteri och biltemas el-båtmotor

Jag har varken ansiktsbok eller tatueringar.
Finns jag?

12

Som gammal modellflygare har jag länge haft lust till en båt byggd som traditionellt modellflyg...

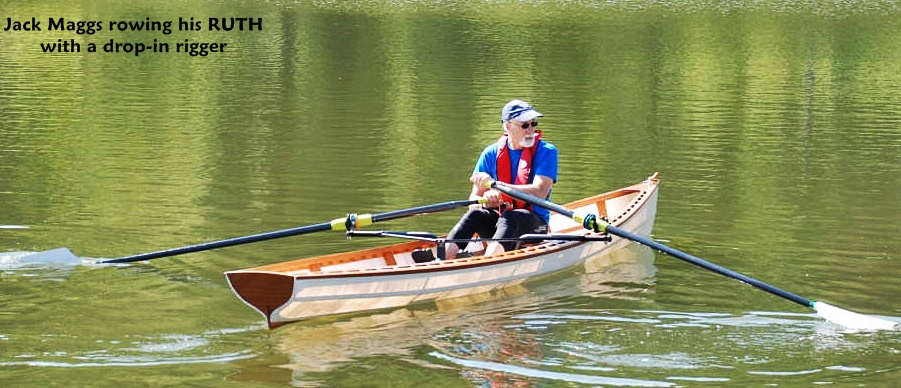

Bilden nedan norpad från http://gentrycustomboats.com/NewHomebuilderPlans.HTML

Kanske ger inspiration för till något ännu lättare än plyfabygge…


Sten vW

Post's attachments

RUTH.png, 642.3 kb, 901 x 388
RUTH.png 642.3 kb, 17 downloads since 2018-11-20

ACHTUNG Bitte!

13

Rickard, du har en kollega här på labbet som bygger en Rapid Whale.  ICQ/bq  ICQ/bq

You should want it to be hard, then no one can replicate what You did create!

14

Skojigt med sådan positiv respons innan jag ens börjat  ICQ/bo
Tänker båt tills jag somnar varje kväll nu.
Kul Mogge, det får du berätta mer om sen.

15

Det här blir kul ICQ/bq

Man vet inte att man inte kan innan man provat.

16

Var tvungen att klippa ihop en första ruff inspirationsbild till våren
https://i.imgur.com/sCu1jwX.png

Har iaf lagt beslag på motorn farsan hittade bland metallskrot för många år sedan.
https://i.imgur.com/unQ07CX.jpg

Är säkert inget större fel på den, känns det är bra komp i den
https://i.imgur.com/5eTkKmu.jpg

Det är en fin 80cc från -61. Tänk att hänga på en sådan på en Novolette  ICQ/af
https://i.imgur.com/vgzGAPU.jpg

Egentligen kanske det är helgerån att elkonvertera en sådan klenod, farsan tyckte det iaf, men ska inte förstöra något, använda original skruvhål etc.

Lyfte av motorn, extremt lättmeckat och inget satt fast.

https://i.imgur.com/YzvkAcr.jpg

Egentligen kanske det är overkill, men måttade på crossen jag byggde förra vintern, en sådan motor får precis plats under kåpan. Tror jag tar och skaffar en till alltså, men då blir det nog i 48volts utförande. Fördelarna med den är jag lärt mig den och så har jag ett extra motorfäste som kommer till användning
https://i.imgur.com/wwRTkos.jpg

Blir busenkelt att få till kåpfästen mot den
https://i.imgur.com/bZtUQDF.jpg

Sen hittade jag ett gammal crossdrev som i princip passar bolt on, får svetsa distanser mellan bara så motorn kommer upp, drivningen blir också enkel, inne i riggen går bara en 12mm sexkantsstång ner till vinkelväxeln. Blir inte många minuters meck  ICQ/bp
https://i.imgur.com/R6tYo44.jpg

17

ICQ/ay

Rookie restorer ICQ/ab

18

ICQ/ay

______\,,,/__________________\,,,/__________________\,,,/________
´´´´´´/""\´´´´´´´´´´´´´´´´´´´/""\ ´´´´´´´´´´´´ ´´´´´/""\ ´´´´´´´
Typ 1 -51 Rod [o\!/o]  Typ 1 -65 Slammed _(o\!/o)_
VW Foto sida Ruff Time Monster Truck

19

Idag kom nya motorn  ICQ/bp
Tur att jag var ledig så att jag kunde möta upp FedEx.
https://i.imgur.com/F819mSs.jpg

Har putsat lite också, blir lite skillnad
https://i.imgur.com/9DMj2ej.jpg

Har inte riktigt bestämt mig om jag ska bättringsmåla grövre slitage eller bevara patina. Var tvungen att måla lite längst ner iaf, hade en burk billack i vw tornadoröd, matchade bra.. jag skulle bara... rikta hajfenan under propellern lite, den var böjd, på med stor skiftnyckel, böjde tillbaka det mesta, bara det sista lilla, pang sa det då..  ICQ/bh
Rikta gjutet Alu ska man väl helst låta bli.. lödde tillbaka biten med gasol och technoWeld, är väl Zink. Blir starkt men litade inte helt på min lagning och lindade runt några lager kolfiber också.
https://i.imgur.com/5odSXn8.jpg

Har skissat lite mer på båten också, ska nog bygga typ så här:
https://i.imgur.com/dhx7ahO.jpg

Måste klura ut några sådana här liknande hjul också
https://i.imgur.com/llCSyLR.png

Åter till motorn, ryms så fint under kåpan  ICQ/bf
https://i.imgur.com/A4sGWPc.jpg

Locket går på
https://i.imgur.com/ZX8P5lb.jpg

20

hur mycket effekt har motorn??

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

21 Senaste redigerad av rickard m (2019-01-04 08:24:29)

Kont 3KW peak 6KW

22 Senaste redigerad av rickard m (2019-01-14 06:32:08)

Blev så inspirerad av el-bubbla-tråden att jag gjorde ett ryck till i helgen och gjorde klart motorfästet på riktigt.
Måttade in underkåpans infästning
https://i.imgur.com/AOG0Tn6.jpg

https://i.imgur.com/bNAGs2j.jpg

Lite färg på det
https://i.imgur.com/lg8iaJV.jpg

Verkar passa
https://i.imgur.com/SATz1yy.jpg

https://i.imgur.com/ojjtj1A.jpg

Hade ett drev över från crossbygget, som passar motorns axel (20mm och kilspår) svetsade ihop det med en 12mm hylsa som passar båtmotorns drivning
https://i.imgur.com/tw2PFKs.jpg

https://i.imgur.com/8JcGyUz.jpg

Få se hur jag gör med propeller sen, börjar väl prova med original, den var dock rätt sliten
https://i.imgur.com/4LaqnPX.jpg

Gjorde en rostfri form och smälte i zink
https://i.imgur.com/dNekFLG.jpg

(Som Jim gjorde i den här länken http://www.classicmotor.se/artiklar/art … -med-zink/
)
Som nytt
https://i.imgur.com/SzqXl28.jpg

Eftersom jag inte gör någon åverkan alls på grejorna, ifall någon vill originalrenovera blev jag glad när jag hittade en batterimätare som passade precis bakom chokespåret. Knappen i stop, blir av/på och kommer lysa när man kör.

https://i.imgur.com/h0ikQtD.jpg

Det är massa leddioder från röd gul grön
https://i.imgur.com/BaGe331.jpg
