jo, jag såg att bilden på den gamla podden var annorlunda...
* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)
- johan_l
- *Boxerville Supporter*
- Offline
27 2012-01-16 21:57:51 Senaste redigerad av johan_l (2012-01-16 21:59:34)
- johan_l
- *Boxerville Supporter*
- Offline
En till ännu bättre bild på thesamba...
Och en på en pod...
Känns som ganska komplext ÄVEN om man skulle ha ett originalkablage... Men, men... får man klart för sig ungefär hur de olika kabelstammarna ser ut och vad som skall kopplas vart så ska det nog gå bra... Men som sagt, nån med en split får gärna ta ett par bilder och lägga ut...
* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)
Tog några bilder ikväll men glömde kvar kameran i verkstan.... kommer i morron
- johan_l
- *Boxerville Supporter*
- Offline
Bengt H skrev:
Tog några bilder ikväll men glömde kvar kameran i verkstan.... kommer i morron
Toppen!
* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)
Det här var inte helt lätt, i -52:an sitter där spolarpump o ljusrelä o skymmer en del + div extrakablar
Post's attachments
P1160020 [800x600].JPG 89.45 kb, 198 downloads since 2012-01-18
P1170022 [800x600].JPG 156.94 kb, 210 downloads since 2012-01-18
P1170025 [800x600].JPG 151.71 kb, 225 downloads since 2012-01-18
I -49:an var det bättre om plats men elsystemet är ej helt identiskt med en -50:a. Enda modifikationen som jag vet här är att en kabel är flyttad vid tändningslåset. Pennan pekar på den mystiska kabelstump som vi inte visste vart den gick innan
Om nu någon reagerar på att inte alla kablar har textilstrumpa om sig utan en del har nån slags plasthölje så är det faktiskt så på sena 40 talare
Post's attachments
P1160002 [800x600].JPG 95.31 kb, 210 downloads since 2012-01-18
P1160005 [800x600].JPG 168.38 kb, 229 downloads since 2012-01-18
P1160007 [800x600].JPG 161.82 kb, 208 downloads since 2012-01-18
P1160008 [800x600].JPG 158.37 kb, 205 downloads since 2012-01-18
P1160011 [800x600].JPG 90.12 kb, 221 downloads since 2012-01-18
- johan_l
- *Boxerville Supporter*
- Offline
Tack för bilder!
Pennan, pekar alltså på den kabel som går från tändlås, via en hängsäkring och en sockerbit och sedan till bromsljus och pilvred, är det samma slutsats som du drar?
Man blir matt av virr-varret... Å andra sidan så har jag rotat endel i moderna elcentaler på lastbilar och DÅ kan jag säga, är det inte ens värt att fundera på att försöka back-tracka nåt utifrån en bild...
Har jag rätt eller fel när jag tycker det ser ut som om taknätet hänger ihop med instrumentpanelsnätet och inte ser ut som på reservdelskatalogbilden?
Jag tror jag nästan får kasta in handduken att göra ett "korrekt" kablage... Jag gör nog ett taknät med innerbelysningskabeln i det nätet, ett huvudnät med all annan el som ska upp i taket, samt ett nät som går ned till främre säkringsbox, och tillslut ett nät som fixar belysningen fram...
Vore bra att veta på vilken sida huvudkablage resp tak (pilnät) går. Misstänker att huvudkablaget går på passagerarsidan och pilnätet kanske går på andra sidan?
Och hittar du och får du tid att ta en bild på det lösa nätet och mäta totallängden vore det super...
Vet inte när jag ska ta tag i detta, det är nog lite långprojek, men jag ska försöka dokumentera det jag gör på något sätt och lägga ut i denna tråden...
* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)
- Hebster52
- Pro Writer
- Offline
Sen har ju indikatorlamporna i split panelen olika position beroende på om dom är tidig eller sen split.
Kid-V-Rod -51
Hebster -52
Porsche 912/911ST
Ford pickup -36
Hebster -52
Porsche 912/911ST
Ford pickup -36
Enklare än så här kan väl inte en kabelhärva till en bil bli...
- johan_l
- *Boxerville Supporter*
- Offline
stickan skrev:
Enklare än så här kan väl inte en kabelhärva till en bil bli...
förvisso, men ska man bygga en stam som sen ska passa i bilen hyfsat så gäller det ändå att göra endel research innan... annars blir det bara ett fult skatbo... jag behöver inte få det originallikt, men det skadar ju inte att det iallafall är hyggligt lika...
* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)
- johan_l
- *Boxerville Supporter*
- Offline
Är sugen på att försöka snickra ihop ett kablage, men fortfarande lite frågetecken kvar...
La ut samma frågor på thesamba;
1) Går huvudkablage upp i A-stolpen till höger? Pilar i den vänstra stolpen?
2) 8 ledningar i huvudkablage , jag förstår bara 7 av dem
O1 - (15) svart - tändning 0,75 mm
b - (30) - röd - 6mm
C - (50) - Start - 2,5 eller 4,0 mm??
f - ( 58 ) bakljus-grå 0,5 mm
G2 - (54) svart / röd - breaklight 1mm
U2 - blå/grön- olja 0,5 mm
U1 - (61) blå-generator kontrolllampa 0,5 mm
3) Den J & kablar K, de är (enligt siffror ovan) 50 (start), 30 (batteri) och en 30 går till fronten och den andra till generatorn?
4) innerbelysning, går den tillsammans med pilljus? Eller är detta den 8: e tråden i huvudkablage?
5) De (ca) längd markerade i bilden nedan (A, B osv)
6) kabeln i pilnät, märkta L i bild (om detta inte är innerbelysningen)
* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)
- Mats W
- *Boxerville Supporter*
- Offline
psst, Johan - du har fått svar av johnshenry på theSamba !
.·´¯`·.¸. , . .·´¯`·..><((((º>¸
, . .·´¯`·.. ><((((º>`·.¸¸.·´¯`·.¸.·´¯`·...¸><((((º>
, . .·´¯`·.. ><((((º>`·.¸¸.·´¯`·.¸.·´¯`·...¸><((((º>
- johan_l
- *Boxerville Supporter*
- Offline
Såg det, och jag tror det har klarnat betydligt...
Ska invänta svar och den skriva i denna tråden...
* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)
- johan_l
- *Boxerville Supporter*
- Offline
Jaha, listat ut tak/pilnätet...

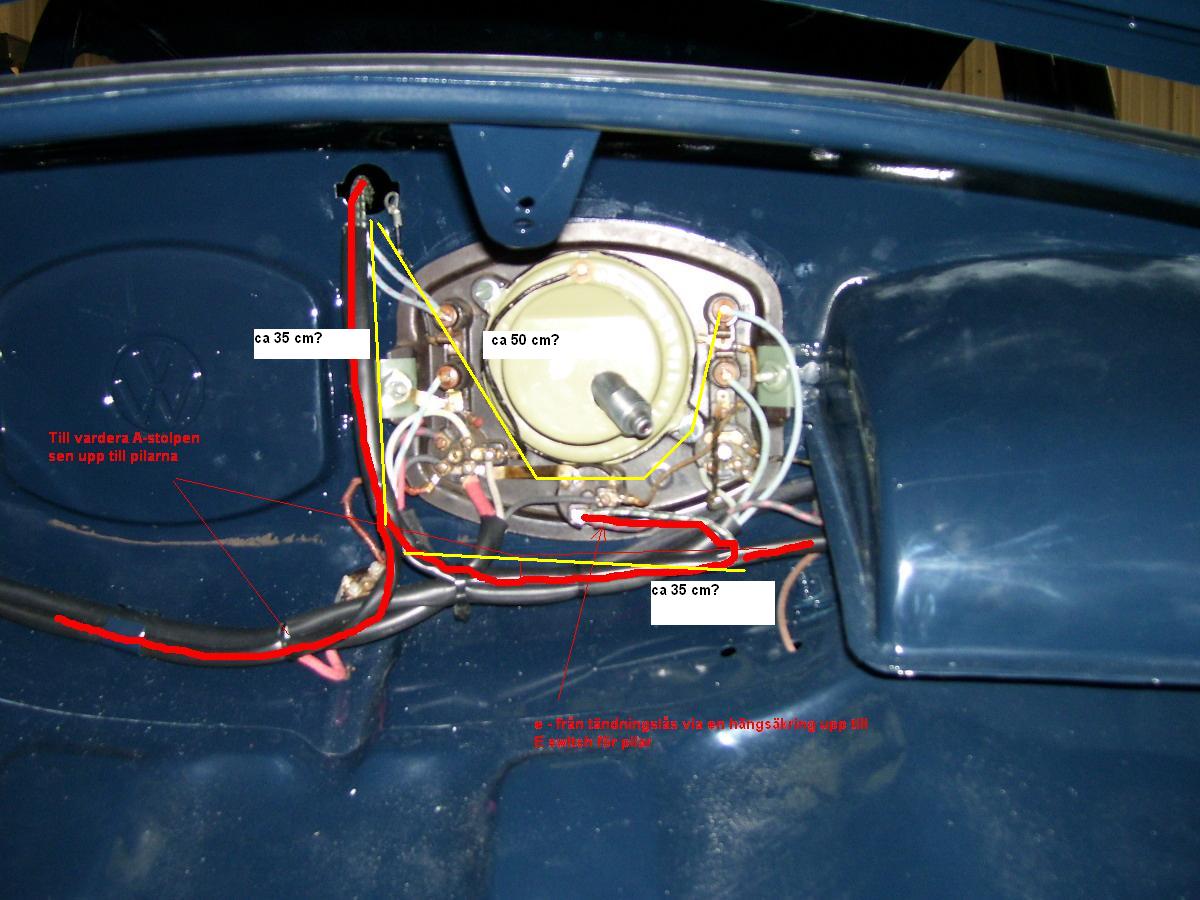

Så här har jag kommit fram till hur det är... längderna har jag uppskattat... Ska nog prova att bygga ett sånt här nät nån kväll tror jag...
notera att bilden nedan är från en 49 eller äldre då signallampan satt närmast vredet, flyttade till andra sidan och då verkar man lagt till en slang till som rundar under mätaren... ses på nån av de andra bilderna...
Post's attachments
taknät_1.JPG 121.31 kb, 221 downloads since 2012-01-30
taknät_3.JPG 63.69 kb, 214 downloads since 2012-01-30
* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)
- Hebster52
- Pro Writer
- Offline
Sitter i samma båt som Johan satt just nu… Mejlat Johan å han skulle kolla upp om han hittar hans anteckningar. Under tiden får andra gärna ge mej liknande feedback beträffande mått å sånt på sekundär kabelstammarna fram och bak. (15 och 17 i bilden ovan)
