Kabelstam split... (Sida 1 av 2)

**johan_l** · 2012-01-13 21:48:53

johan_l
*Boxerville Supporter*
Offline

Från: Norra Stockholm
Registrerad: 2011-01-20
Inlägg: 1,538

Mitt splitprojekt saknar helt kabelstam. Detta är ingen originalbil, jag vill ha fräscha kablar i rätt dimensioner men kompromissar gärna med material och färger.

Det som jag undrar är om någon har en bild på ett splitkablage utlagt på golvet tex. Hur kablarna ska kopplas är ju lätt att se på kopplingsschemat, även dimensioner.

Det svåra känns vara längder och på vilka delkablage det är uppdelat. Jag har antagit att det är ett instrumentbrädekablage fram under huven, ett som går mellan de två lamporna fram, ett bak i motorutrymmet, en stor kabelstam mellan fram och bakhuv samt en som går i taket till innerbelysning och pilar.

Dumt nog måste jag haft dessa kablage i karossen jag kapade isär, men tog inte tillvara på det...

Nån som kan lite eller allt om splittarnas kablage (eller kablage i tidiga folkor i allmännhet) får gärna kommentera i denna tråd...

* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)

**johan_l** · 2012-01-13 22:06:57

johan_l
*Boxerville Supporter*
Offline

Från: Norra Stockholm
Registrerad: 2011-01-20
Inlägg: 1,538

Så här tänkte jag;

7 kablar borde gå i taket från IP nät till motorutrymme

i taket går belysning och pilar, 4 kablar

Lampor fram och lampor bak borde ge sig självt, man kan dra detta "på plats"

IP (IntrumentPanels) nät borde man kunna också "dra på plats", det ser rörigt ut, men mitt splitinstrument hade "halva nätet" hängandes i instrumentet och det verkade inte så komplext...

Är jag på rätt spår?

* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)

**johan_l** · 2012-01-13 22:08:20

johan_l
*Boxerville Supporter*
Offline

Från: Norra Stockholm
Registrerad: 2011-01-20
Inlägg: 1,538

Här var schemat jag utgick från, med nyckel och kabeldimensioner...

* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)

**johan_l** · 2012-01-13 22:12:51

johan_l
*Boxerville Supporter*
Offline

Från: Norra Stockholm
Registrerad: 2011-01-20
Inlägg: 1,538

Bättre bilder...

* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)

**johan_l** · 2012-01-13 23:21:05

johan_l
*Boxerville Supporter*
Offline

Från: Norra Stockholm
Registrerad: 2011-01-20
Inlägg: 1,538

Det 7 trådiga i taket borde vara;

o1 - (15) svart - tändning 0,75mm
b - (30) - röd - 6mm
C - (50) - startmotor - 2.5 eller 4,0mm???
f - (58) belysning - grå 0,5mm
g2 - (54) svart/röd - bromsljus 1mm
u2 - blå/grön - oljetryck 0,5mm
u1 - (61) blå - generator kontrolllampa 0,5mm

Kan man anta att den "på slutet" delar sig i ett Y där en del går till säkringsbox för belysning och en del går till en skarv till motorn och en del går ned till generator/startmotor... I andra änden borde "hele skiten" gå till hastighetsmätarpodden.... (och startknapp samt bromsljus via både en skarv och en säkring) - startknappen verkar ha samma beteckning men 2 olika dimensioner... frågan är var den grova är? Man kan ju ta grov på båda ställen iofs...

* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)

**Bengt H** · 2012-01-14 10:54:43

Bengt H
*Boxerville Supporter*
Offline

Från: Hyltebruk
Registrerad: 2011-01-18
Inlägg: 2,619

Jag har en NOS huvudstamm som du kan få låna om du vill ICQ/ab

**johan_l** · 2012-01-14 13:55:59

johan_l
*Boxerville Supporter*
Offline

Från: Norra Stockholm
Registrerad: 2011-01-20
Inlägg: 1,538

Tackar så hemskt mycket för erbjudandet! Bodde du i sthlmstraken skulle jag skynda att göra ett besök... Men känns lite bökigt att skicka en kabelstam med posten och inget kul om den kommer bort så...

Jag toro jag kommer väldigt långt på att få en eller ett par bilder på den med en tumstock utlagd på de bitar som förgrenar sig... och på ändarna... Och totallängden...

Är det mer komplext än jag tror kanske det inte räcker... Men kopplingsbiten och areabiten är ju nästan "klar" iom det står i tabellerna ovan. Så egentligen är det längderna och hur förgreningar ser ut som jag behöver veta... ICQ/ab

* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)

**johan_l** · 2012-01-14 13:58:27

johan_l
*Boxerville Supporter*
Offline

Från: Norra Stockholm
Registrerad: 2011-01-20
Inlägg: 1,538

Den tjocka röda till startmotorn behöver ju även "mätas" med ett skjutmått (eller göra en okulär bedömning) för att utröna om det är 2.5 eller 4mm area... ICQ/ab

* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)

**Johan W** · 2012-01-14 15:09:32

Johan W
*Boxerville Supporter*
Offline

Från: Katrineholm och 2mil norr om
Registrerad: 2011-01-20
Inlägg: 9,980

Har 2st 4mm på 30+en fet och 2,5 på 50
Lägg gärna ut bilden här ICQ/ag jag klippte av mina i så stora bitar som möjligt för att kunna pussla ihop det senare men det är ju lättare om man ser hur det ska va ICQ/ae plus att det finns lite nyare delar som inte hadde rätt dragning ICQ/ad

______\,,,/__________________\,,,/__________________\,,,/________
´´´´´´/""\´´´´´´´´´´´´´´´´´´´/""\ ´´´´´´´´´´´´ ´´´´´/""\ ´´´´´´´
Typ 1 -51 Rod [o\!/o] Typ 1 -65 Slammed _(o\!/o)_
Ruff Time Monster Truck Youtube
Ruff Time Monster Truck Homepage

**Bengt H** · 2012-01-14 17:33:05

Bengt H
*Boxerville Supporter*
Offline

Från: Hyltebruk
Registrerad: 2011-01-18
Inlägg: 2,619

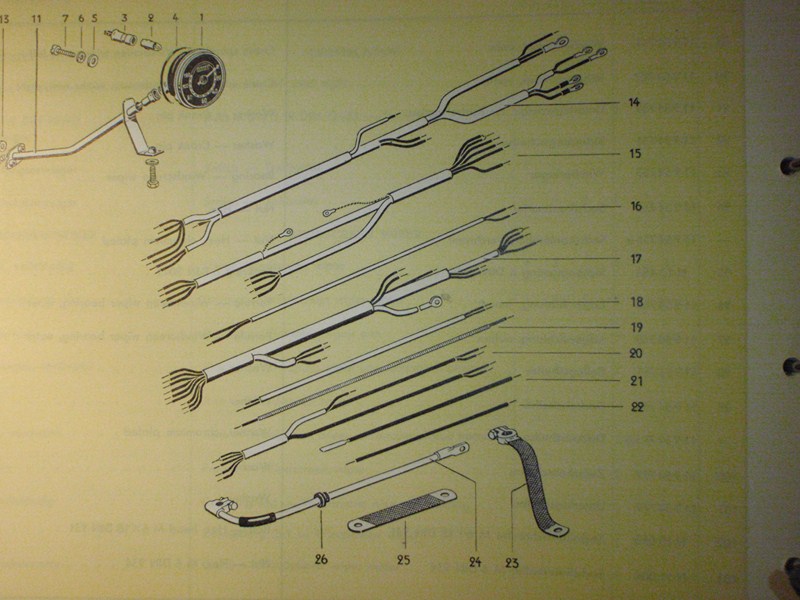

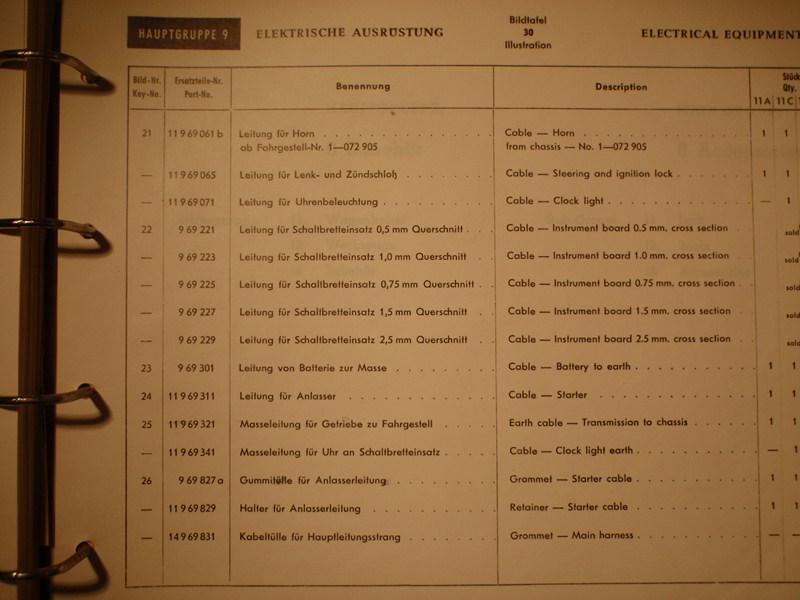

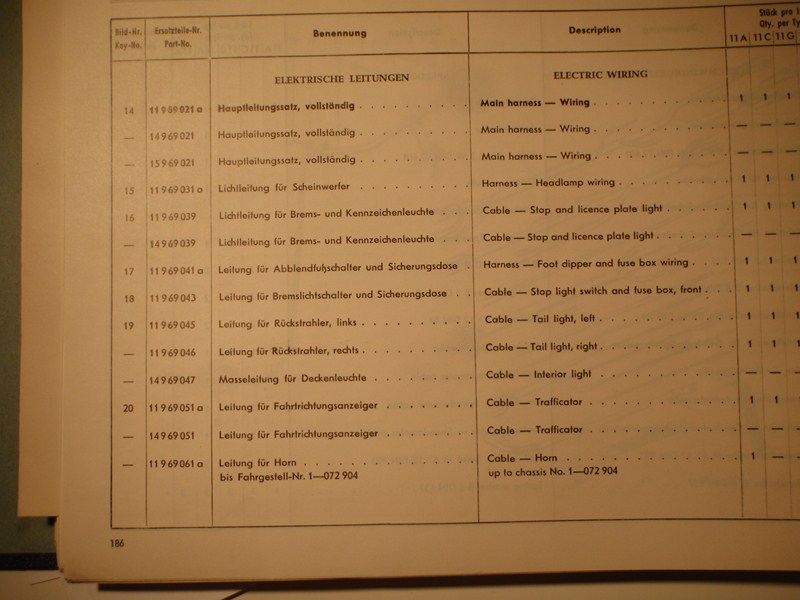

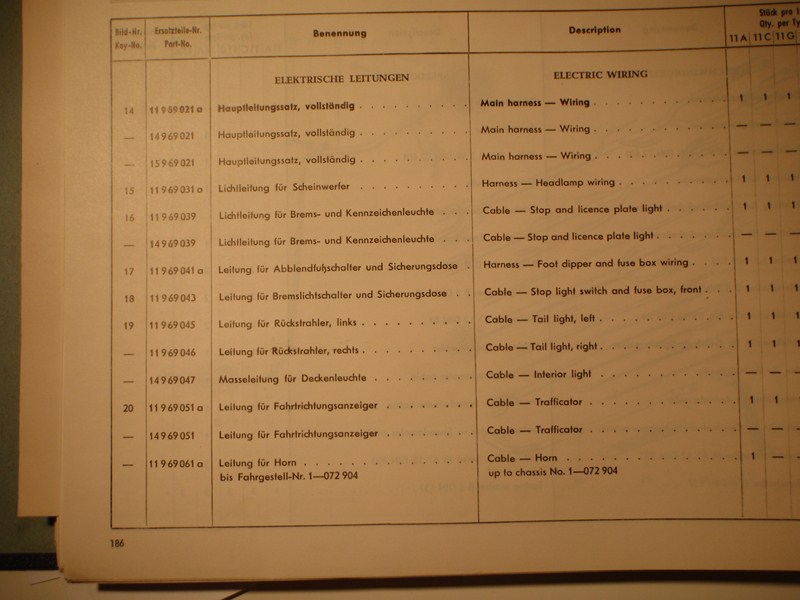

Ska leta upp den i veckan, tog några bilder från reservdelskatalogen, där står inga längder eller dimentioner men du kan ju se hur det är uppdelat.

Post's attachments

P1140002 [800x600].JPG 112.53 kb, 257 downloads since 2012-01-14

P1140005 [800x600].JPG 94.27 kb, 270 downloads since 2012-01-14

P1140006 [800x600].JPG 94.18 kb, 264 downloads since 2012-01-14

**johan_l** · 2012-01-14 18:32:28

johan_l
*Boxerville Supporter*
Offline

Från: Norra Stockholm
Registrerad: 2011-01-20
Inlägg: 1,538

Bengt, du är en klippa!!! Med lite färgbilder och längder ska detta nog inte vara nåt problem... Och dessutom kan jag fuska lite några kvällar på jobbet med att bygga ihop det nu när det inte blir nån garagetid att tala om... ICQ/ab

* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)

**Geten** · 2012-01-14 19:40:33

Geten
Enthusiastic
Offline

Från: Fengersfors
Registrerad: 2011-01-21
Inlägg: 459

Brodern skall bygga en ny kabelstam åt mej med den som du ville ha som mall på den ovalen ja slaktar. Han gör kabelstammar på jobbet så han har allt material och kanske t.o.m. rätt färger. Skall bara ta mej tid att spika upp den på en bräda som han ville ha de.. Men om ja inte mins fel så är de nästan bara en kabelstam allt ihopa men ja ska kolla närmare på detta.. Kan ju vara att den slutar och börjar i en säkringsdosa.. Har du brottom? för ja är inte i garaget så ofta så de kan ta en månad eller fyra innan de är fixat..

Soltaksoval -55
Bubblabussen
Oval -55 Slaktad..
Skogsvrak Splitt -51 SÅLD

**johan_l** · 2012-01-14 19:52:11

johan_l
*Boxerville Supporter*
Offline

Från: Norra Stockholm
Registrerad: 2011-01-20
Inlägg: 1,538

Det jag inte förstår när jag tittar på bilderna ovan är

1) det verkar vara 8 trådar... Jag får det bara till 7... se ovan... vad är den 8e? Framgår kanske på färgen på din kabelstam

2) taknätet består tydligen av ett nät för pilar och en enkelledare för lampan bak... men pilarna kräver väl bara 3 kablar, vad är den 4e? Kan det vara interörbelysningen?

Detta vore kul om någon med en split kunde kika på!

* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)

**Geten** · 2012-01-14 20:51:10

Geten
Enthusiastic
Offline

Från: Fengersfors
Registrerad: 2011-01-21
Inlägg: 459

När ja tittar närmare på splittens kabelchema så är de mycke som inte är samma...

Soltaksoval -55
Bubblabussen
Oval -55 Slaktad..
Skogsvrak Splitt -51 SÅLD

**Ghia64** · 2012-01-14 23:30:29

Ghia64
Pro Writer
Offline

Från: Värnamo
Registrerad: 2011-01-23
Inlägg: 2,460

Vad koster ett nytt? finns det? bara undrar... när jag behövde till min ghia så kostade ett nytt 2500:-......

Ghia cab 64 vw pickisDH 66 snart fin ,1303s vw buss 59 ``fejklyxen´´

**Willy** · 2012-01-15 08:26:02

Willy
Enthusiastic
Offline

Från: Vislanda
Registrerad: 2011-02-02
Inlägg: 113

jag tror att jag har sett något på typ tradera,,,, uppåt 5 loppor.. men det måste ju finnas billigare någonstans.

**johan_l** · 2012-01-15 12:45:47

johan_l
*Boxerville Supporter*
Offline

Från: Norra Stockholm
Registrerad: 2011-01-20
Inlägg: 1,538

De "tvåfärgade" kablarna har jag inte, men annars så kan jag få fatt på kabel via jobbet, där finns alla dimensioner och allt mtrl som behövs plus bra verktyg för att krimpa på kabelskor etc, funderar på om man kan ta en märkpenna och måla på färger i ändarna på de kablar som är tvåfärgade... Eller får man märka upp dem eller helt enkelt "beepa" dem när man kopplar in...

5000 för ett kablage är lite saftigt för mitt "budgetbygge", speciellt när jag tror man kan slänga ihop ett nytt med lika bra funktion på en kväll... Om vi talar om huvudstammen. Totalt sätt är det nog mkt jobb... Men med lite bra bilder så ska det nog gå...

Men att ta ett från nån skogssplitt så tror jag att kablarna är oxiderade och isoleringen rutten.

* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)

**Bengt H** · 2012-01-15 14:46:48

Bengt H
*Boxerville Supporter*
Offline

Från: Hyltebruk
Registrerad: 2011-01-18
Inlägg: 2,619

johan_l skrev:

Det jag inte förstår när jag tittar på bilderna ovan är
1) det verkar vara 8 trådar... Jag får det bara till 7... se ovan... vad är den 8e? Framgår kanske på färgen på din kabelstam
2) taknätet består tydligen av ett nät för pilar och en enkelledare för lampan bak... men pilarna kräver väl bara 3 kablar, vad är den 4e? Kan det vara interörbelysningen?
Detta vore kul om någon med en split kunde kika på!

2) den ensamma där går kanske till signallampan på instrument poden?

**johan_l** · 2012-01-15 21:41:46

johan_l
*Boxerville Supporter*
Offline

Från: Norra Stockholm
Registrerad: 2011-01-20
Inlägg: 1,538

Bengt H skrev:

johan_l skrev:
Det jag inte förstår när jag tittar på bilderna ovan är
1) det verkar vara 8 trådar... Jag får det bara till 7... se ovan... vad är den 8e? Framgår kanske på färgen på din kabelstam
2) taknätet består tydligen av ett nät för pilar och en enkelledare för lampan bak... men pilarna kräver väl bara 3 kablar, vad är den 4e? Kan det vara interörbelysningen?
Detta vore kul om någon med en split kunde kika på!
2) den ensamma där går kanske till signallampan på instrument poden?

Ser ut på bilden som det går 5 kablar i taknätet... Men 2 går ihop vid instrumentpanelssidan, vilket skulle passa bra med indikeringen för utfälld pil för de går ihop vid lampan. Dvs 2 kablar går till varje pil... Kvar är då en ledare till... Det är den jag undrar om det kan vara takbelysningen som är skarvad uppe i taket och sen går vidare med en ensam ledare... Annars förstår jag inte vad det kan vara...

Eller finns nåt annat som kan gå i samma "härva"? Näe, takbelysning vore det rimliga, men varför skarva den just där? Kan ju ha produktionsmässiga skäl iofs.

En bild på poddens baksida skulle säkert lösa denna fråga.... ICQ/ab

* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)

**johan_l** · 2012-01-15 21:57:45

johan_l
*Boxerville Supporter*
Offline

Från: Norra Stockholm
Registrerad: 2011-01-20
Inlägg: 1,538

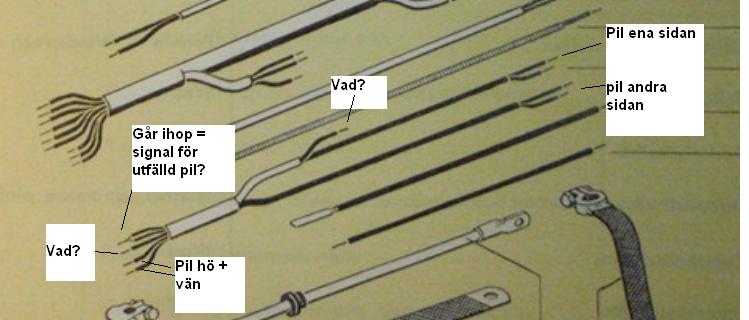

Så här menade jag... se bild nedan...

Det är altså kabel 18 i bengt reservdelsbok jag ritat in på vad jag tror det är...

nr 19 enkelledare är interior light... och ska vara w -> 0,5mm2 grå/grön...
övriga i taknät;
pilar hö/vänster x1 & x2 svart/grå 1mm + svart/grön 1mm2
pilar signal ute, u4 blå/röd 0,5mm2

Post's attachments

TAKNAT.JPG 33.53 kb, 302 downloads since 2012-01-15

* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)

**johan_l** · 2012-01-15 22:06:44

johan_l
*Boxerville Supporter*
Offline

Från: Norra Stockholm
Registrerad: 2011-01-20
Inlägg: 1,538

synd man inte ser färgerna...

* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)

**johan_l** · 2012-01-16 09:47:31

johan_l
*Boxerville Supporter*
Offline

Från: Norra Stockholm
Registrerad: 2011-01-20
Inlägg: 1,538

Hittade på thesamba;

Tyvärr är det värre än farmor ankas garnnystan man skulle reda ut när man var 5 att se var tåtarna går...
Men den som har en split med originalkablage får jättegärna ta en bättre bild... ICQ/ab

* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)

**johan_l** · 2012-01-16 14:35:46

johan_l
*Boxerville Supporter*
Offline

Från: Norra Stockholm
Registrerad: 2011-01-20
Inlägg: 1,538

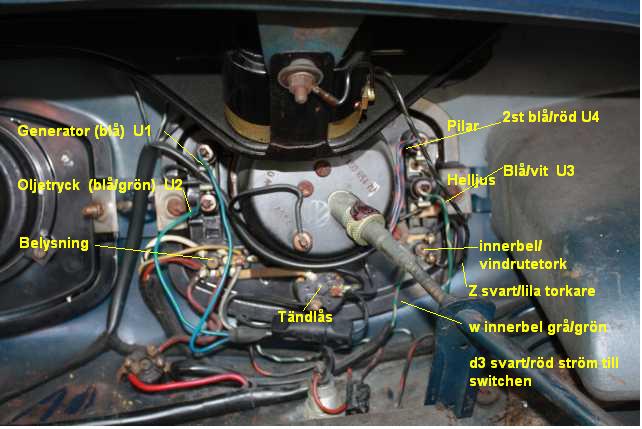

Jag fortsätter att dokumentera mitt utredningsarbete i denna tråden...

Post's attachments

PODKABLAR.JPG 50.27 kb, 261 downloads since 2012-01-16

* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)

**johan_l** · 2012-01-16 14:54:27

johan_l
*Boxerville Supporter*
Offline

Från: Norra Stockholm
Registrerad: 2011-01-20
Inlägg: 1,538

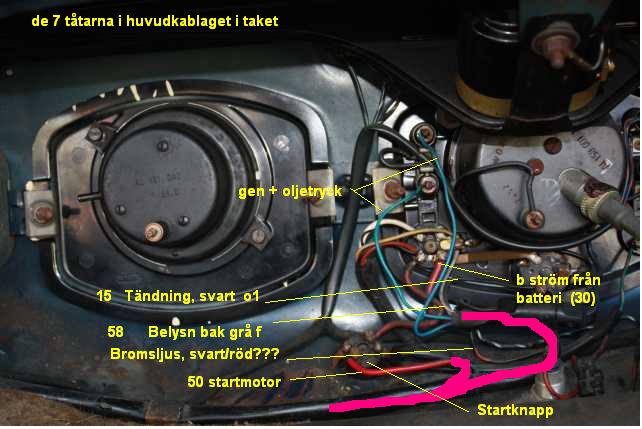

Nästa...

Post's attachments

TAKNAT2.JPG 52.82 kb, 257 downloads since 2012-01-16

* * * * * * * * * * * * *
Vw typ1 Oval 1957, Ghia 1960
VW typ1 1951 split (såld)

**Bengt H** · 2012-01-16 15:24:55

Bengt H
*Boxerville Supporter*
Offline

Från: Hyltebruk
Registrerad: 2011-01-18
Inlägg: 2,619

Å bara för att krångla till det ytterligare så bytte man plats på ladd o oljetryckslampan nån gång i slutet på -49 början -50 ICQ/ad
