Sv: Bilradio-bygge, Blaupunkt Bremen får helt nytt innamäte...

Härligt med någon som delar med sig frikostigt med tips och råd..heder till dig! smile

I hope to arrive to my death,
late,
in love,
and a little drunk..

Sv: Bilradio-bygge, Blaupunkt Bremen får helt nytt innamäte...

Underbart bygge, och viljen takt! Jag håller på med ett liknande projekt men med betydligt långsammare hastighet  wink

Jag bytte volympott till en stereo, använde (och bytte plats) stationsökningsrattens reglage till detta då detta då det var lätt att koppla ihop med en vanlig stereopott inne i radioskalet. Detta blir on/off samt volymreglering mellan mp3/bt-modulen och förstärkarkortet. Där stationssökningen satt byggde jag ett eget/nytt reglage som påverkar 2 microbrytare om man vrider lite till höger/vänster, detta blir modulens volym samt spårbyte/radiosök. Min blaupunkt har bara 2knappar, men blev samma variant som i tråden med mikrobrytare bakom som får styra play/pause respektive byte av "mode"/ uppspelning. Tänkte använda ett 2.1 förstärkarkort samt ett stereo och planen blir att dessa får driva 2högtalare fram, samt 2 bak + en minibaslåda. Men det står lite still pga tidsbrist..

Sv: Bilradio-bygge, Blaupunkt Bremen får helt nytt innamäte...

Tackar! big_smile - Frederik, ah, jag såg nog nån tidig du lade upp i en annan tråd. Den med två vita knappar. Inspirerande! (man _skulle_ i o för sig kunna använda att trycka på _bägge_ knapparna (and-kontakt, dvs 2 extra microswitchar i serie - till ett latch-relä och stänga av/på displayen på det viset, även med bara två knappar)? kanske overkill i o för sig...

Nåväl... själv bökar jag ju mitt sista på plats. Mp3-modulen är ju ömtålig och sticker dessutom ut på sidan (precis där torkarmotorn sitter, så det blev Ebay igen och vinklade USB-kontakter.

Sen klippte jag USB-kabeln och 3.5 mm kabeln och lödade ihop igen för USB-+3.5mm-uttag i askfatet. Krympte efter test.

sen vart ju själva monterandet bökigt med, eftersom det var för stort hål i instrumentpanelen, inget att stöda på etc etc. Men, en liten bit plexi som gick att höja och sänka via askfats-skruvarna stödd upp ok.

Post's attachments

angled_usb.jpg, 199.97 kb, 900 x 675
angled_usb.jpg 199.97 kb, 22 downloads since 2017-04-30

inplace_side.jpg, 280.19 kb, 900 x 1200
inplace_side.jpg 280.19 kb, 20 downloads since 2017-04-30

plexi-lift-up.jpg, 235.72 kb, 900 x 675
plexi-lift-up.jpg 235.72 kb, 21 downloads since 2017-04-30

usb-resoldered.jpg, 230.84 kb, 900 x 675
usb-resoldered.jpg 230.84 kb, 20 downloads since 2017-04-30

Sv: Bilradio-bygge, Blaupunkt Bremen får helt nytt innamäte...

Testkörning på plats! big_smile

Bortsett från alla repor och att det alltid finns lite mer att fixa...
Fösta tanken: Bara fem stora rejäla fysiska knappar och hör/kännbara "klick" var MYCKET skönare när man körde.
Touch-skärmar och bilkörning är rena skämtet ihop... för att inte tala om under-menyer... rah... nope. Less is more vad gäller knappar! big_smile



Nästa del blir byta dörrsidor (tillbaka) till röda, pröva lite olika gömd-högtalare-lösningar (bara Low-passfiltret kommer från Ebay nån gång ihop med ett par stärkarkort till...)

Post's attachments

dashboard_vintagle_look.jpg, 143.15 kb, 900 x 675
dashboard_vintagle_look.jpg 143.15 kb, 25 downloads since 2017-04-30

in_place_in_car.jpg, 247.57 kb, 900 x 675
in_place_in_car.jpg 247.57 kb, 22 downloads since 2017-04-30

Sv: Bilradio-bygge, Blaupunkt Bremen får helt nytt innamäte...

Snygg installation, men vad står det egentligen på klockan?  wink

Håller med om att touchskärmar är ett otyg, i bilen och på andra platser, jag hoppas att det är en övergående fluga hos de apparater som egentligen inte behöver detta och att knapparna gör come back! smile

Fordon med flak är helt i min smak! big_smile

Sv: Bilradio-bygge, Blaupunkt Bremen får helt nytt innamäte...

big_smile

Dåså, här kan man se hur knapparna funkar också.

Senaste redigerad av jacobsteel (2017-05-01 09:32:57)

Sv: Bilradio-bygge, Blaupunkt Bremen får helt nytt innamäte...

Fan så fränt, jävligt najs å kunna stänga av displayen smile

Officiel filmare åt Bug Run
Byggtråden för La Cholita å Krush Groove hittar ni HÄR
Gillar du gammalt fränt skit så besök bloggen min RubNScrape.com

Sv: Bilradio-bygge, Blaupunkt Bremen får helt nytt innamäte...

Tack! big_smile Ja, med displayen av skvallrar inte mycket om vad som bor därinne... såhär såg det ut när man provade dom nya dörrsidorna från Ebay...

(matcha röda färger är nog omöjligt, men mattan är fixad efter bilden i alla fall.. wink  )

fortsättning:

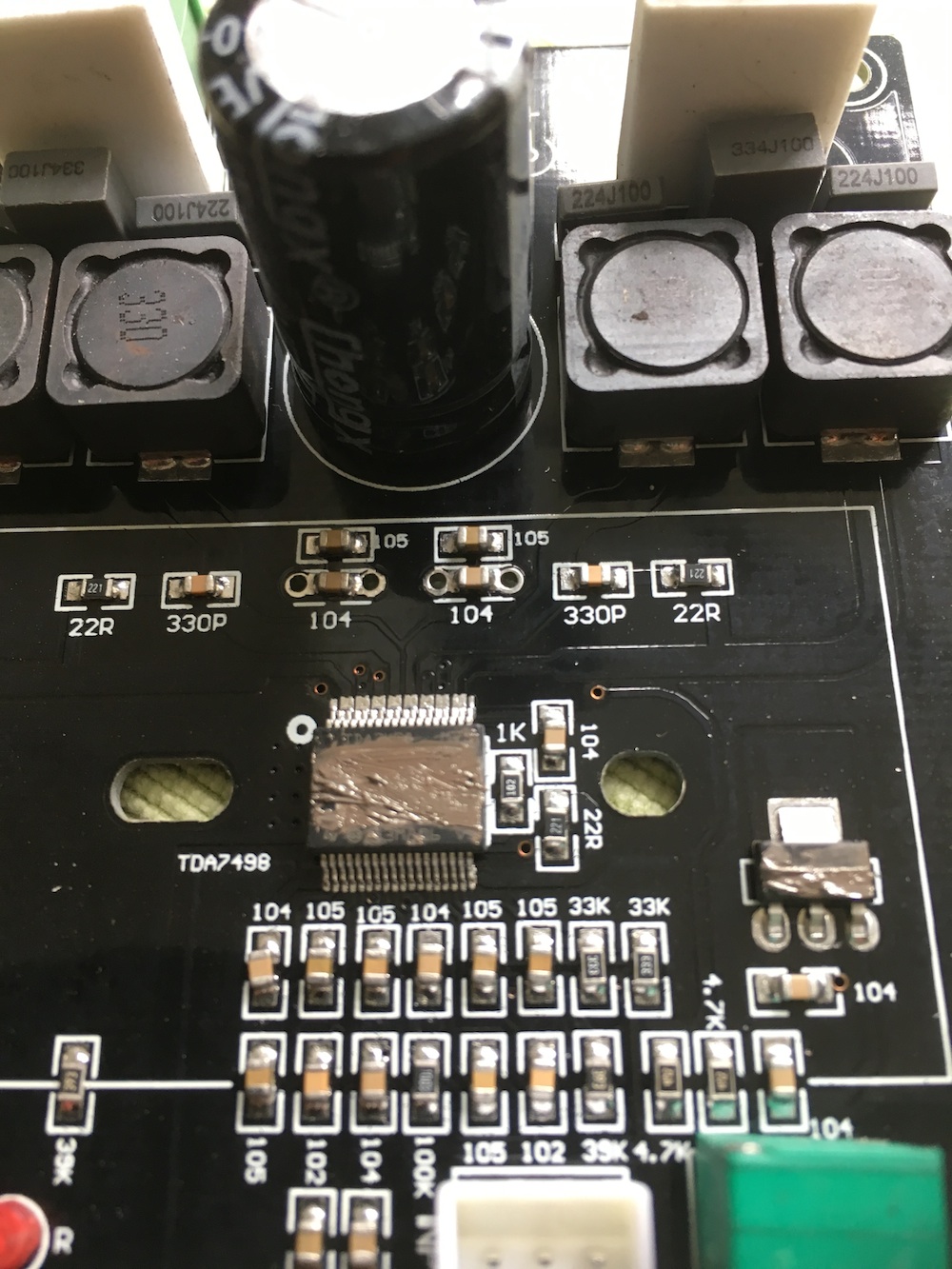

Nedan från prototyp-bygg-testandet av 2 stycken 2x100 w stärkare (även dom klass D). Skissen är en eller två, med ett lågpassfilter innan till subben. Provar två olika, (goo.gl/8S160A och goo.gl/atpPlE, är inte helt säker vilken som blir bäst. Här är lågpassfiltret goo.gl/L7a4uS Typ rejält prisvärt. Ska nog knö in ett skyddsrelä också goo.gl/DXTGUH

Fast, med allt ovan (utom reläkretsen) på plats drog det ca 0.3 A från batteriet, och med den gamla klass AB-stärkaren drog det (tyst) ca 1.2 A --- så hittar man ett sätt att få volym utan att det drar för mycket ström så... big_smile

Senaste redigerad av jacobsteel (2017-06-05 19:35:03)

Post's attachments

interör_nya_inredningen.jpg, 289.15 kb, 1000 x 750
interör_nya_inredningen.jpg 289.15 kb, 17 downloads since 2017-06-05

low-pass.jpg, 263.12 kb, 1000 x 761
low-pass.jpg 263.12 kb, 16 downloads since 2017-06-05

test_new_amps.jpg, 282.1 kb, 1000 x 750
test_new_amps.jpg 282.1 kb, 15 downloads since 2017-06-05
