Hej.
Jag håller på att konvertera min bubbla 1966 1300 till 12volt.
Blir inte riktigt klok på ett av mina relän.
Jag har ett relä som stämmer med elschemat som helljusrelä.
6volt. 100W. Nummer 311 941 581 C
Kontakter: 30, S, F, 56, 56a
Mitt andra relä som jag inte förstår vad det är:
6volt. 100W. Nummer 0 332 514 005
Kontakter: SH, 54, S54, 30, 56a + säkring, 56b + säkring.
Någon som har en idé?
Jag vill hitta ett motsvarande relä till det okända fast för 12volt.
// Oliver
Här kommer bilder:
thumbnail_image0.jpg 95.09 kb, 76 downloads since 2023-03-29
thumbnail_image1.jpg 115.92 kb, 85 downloads since 2023-03-29
Vad är reläet kopplat till?
Det är inte så många reläer i en standardbubbla och den med säkring känner jag inte egen från min 12V konverterade -67 bubbla.
Har du bensinvärmare, konstig radio/stereo eller extraljus?
/S
Jag har en bensinvärmare.
Kan det annars vara ett relä för varningsblinkers?
jag har ett annat litet relä som går till extraljus fram. Detta är ej med i bild.

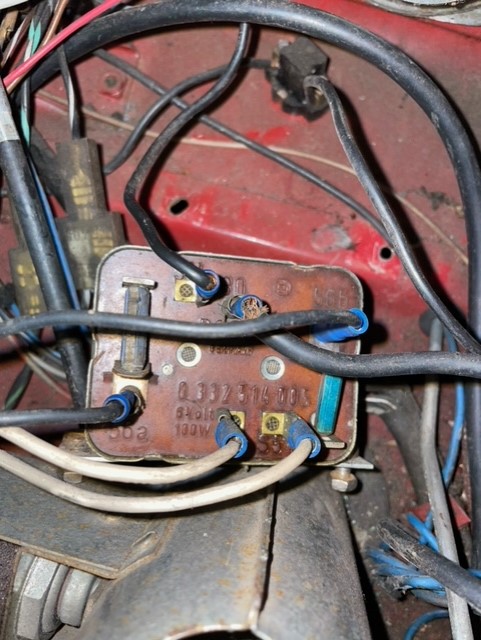

Här är bättre bilder på mitt konstiga relä:
thumbnail_image1.jpg 88.81 kb, 73 downloads since 2023-03-30
thumbnail_image2.jpg 85.38 kb, 76 downloads since 2023-03-30
thumbnail_image3.jpg 89.16 kb, 73 downloads since 2023-03-30
thumbnail_image4.jpg 93.8 kb, 75 downloads since 2023-03-30
Här kommer en beskrivning hur det är kopplat. Båda reläna är kopplade till varandra nämligen.
Kopplingar på "lilla relät" märkt 6V:
S - brunvit kabel - Tändning
56 - vit kabel - Ljusknapp
30 - röd kabel - till ännu ett mindre relä 6v med ingångar 85, 86, 87, 30 (kunde ej se vilken den kopplade in sig på)
F - vit kabel - 54 på stora relät. I denna koppling går även kabel till blå kontrollampa på hastighetsmätaren (helljus)
56a - ljusgul kabel - S54 på stora relät.
Kopplingar på stora relät:
30 - svart kabel - batteri pluspol
SH - svart kabel - jord
56a - svart kabel - Helljus i strålkastare
56 - svart kabel - halvljus i strålkastare
Vad ska jag köpa för relä att ersätta detta med i 12V?
thumbnail_image0.jpg 90.31 kb, 72 downloads since 2023-03-30
Varför ska du byta? Fungerar det nu så är det ju bara att låta det va...
Jag ska konvertera till 12V. En tanke är att låta det stora sitta kvar och se om det håller..

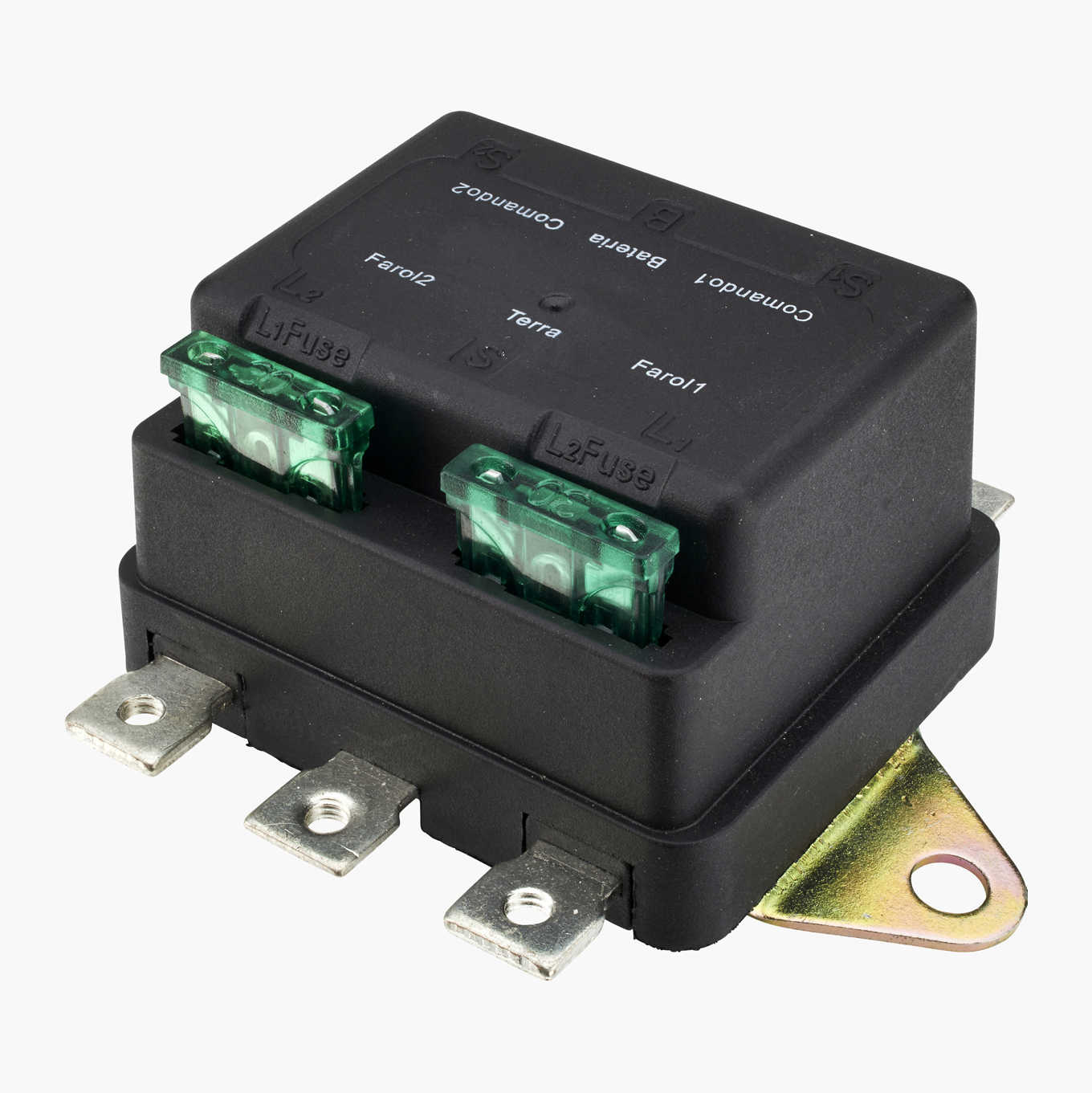

Annars såg jag detta dubbelreäl på biltema som påminner mycket om hur det är kopplat:
https://www.biltema.se/bil---mc/elsyste … 2000049772
42-307_xxl_1.jpg 120.02 kb, 70 downloads since 2023-03-31
Ditt elsystem bör ha sett ut såhär från början:
Det övre relät i Din skiss bör vara original till bilen, det sköter växlingen mellan hel och halvljus, och det bör Du kunna ersätta rakt av med detta till 12v VW:
https://vwcustomspeed.com/produkt/Ljusrela-12v
Det undre relät är inkopplat i efterhand för att minska spänningsfall till strålkastarna, när Du bygger om till 12v så hade jag tagit bort det och återställt till original enl ovanstående elschema, 12v behöver bara halva ledningsarean vid samma effekt jämfört med 6v, så spänningsfall blir sällan ett bekymmer. Vill Du ändå behålla det, så kan Du ersätta det med 2st vanliga standard slutande dragrelän, glöm inte i så fall att montera säkringar i kretsen, de försvinner ju med 6v relät.
Notering: "S - brunvit kabel - Tändning" den här kabeln bör inte gå till tändningslåset, den bör gå ut i blinkersspaken till hel/halvomkopplaren där.
Lycka till!
/ Hella
På ditt konstiga reläet står det FERNLICHT på tyska och detta betyder helljus.
ABBLENDLICHT är halvljus
Ditt elsystem bör ha sett ut såhär från början:
Det övre relät i Din skiss bör vara original till bilen, det sköter växlingen mellan hel och halvljus, och det bör Du kunna ersätta rakt av med detta till 12v VW:
https://vwcustomspeed.com/produkt/Ljusrela-12vDet undre relät är inkopplat i efterhand för att minska spänningsfall till strålkastarna, när Du bygger om till 12v så hade jag tagit bort det och återställt till original enl ovanstående elschema, 12v behöver bara halva ledningsarean vid samma effekt jämfört med 6v, så spänningsfall blir sällan ett bekymmer. Vill Du ändå behålla det, så kan Du ersätta det med 2st vanliga standard slutande dragrelän, glöm inte i så fall att montera säkringar i kretsen, de försvinner ju med 6v relät.
Notering: "S - brunvit kabel - Tändning" den här kabeln bör inte gå till tändningslåset, den bör gå ut i blinkersspaken till hel/halvomkopplaren där.
Lycka till!
/ Hella
Tack för tydligt och utförligt svar! Jättebra förklarat för en novis så som undertecknad!
Vad tror du om att koppla in ett sådant dubbelrelä från biltema som jag hänvisade till med inbyggda säkringar? Är det samma sak som att koppla in två enskilda relän med säkringar?
Om det finns motsvarande fast från bättre fabrikat än biltema så är det såklart att föredra.
// Oliver
Jag skulle gissa att originalreläet funkar bra med 12V. Det är ju ett växlande relä som bara får en impuls för att byta mellan hel- och halvljus.
Jag skulle gissa att originalreläet funkar bra med 12V. Det är ju ett växlande relä som bara får en impuls för att byta mellan hel- och halvljus.
Duger fint med 6v orginalreäet jag har kört med det många år..
Hej.
Så summan av kardemumman är att byta helljusrelä och blinkersrelä till 12V men att låta det stora udda 6V sitta kvar?
Hej.
Så summan av kardemumman är att byta helljusrelä och blinkersrelä till 12V men att låta det stora udda 6V sitta kvar?
Nja, "det stora udda 6v" bör Du byta mot ett 12v, i det kommer respektive dragspole vara aktiverad så fort Du har hel eller halvljus på, och de spolarna bör bli överhettade ganska snart.
Det HenrikL och ant menar (antar jag?) är att Du kan behålla det original ljusreläet som Du har överst i Din skiss, och det kan nog funka eftersom det bara aktiverar dragspolen den korta stund Du har "knappen" på torkarspaken intryckt för att skifta mellan hel och halvljus, och då hinner nog inte spolen bli så varm att den tar skada!
Och jo, om Ditt Biltema relä är ett dubbelt slutande dragrelä så bör Du kunna använda det istället för "det stora udda 6v".
/ Hella
