126

Började montera tätningar och o-ringar som följde med denna sats. Hade även köpt nya hjullager bak som fick komma på plats i de ny lackade lagerhållarna bak. Sen monterades medföljande stål för bromsoken och drogs fast, sen dit med skivor och ok. Detta har passat riktigt bra än så länge. Är lite fundersam på handbromsvajern verkar lite kort men jag funderar på en lösning. Behöver även fundera lite på bromsrör och fastsättning av dem men det tar vi nästa gång.

Post's attachments

thumbnail_IMG_0917.jpg, 87.67 kb, 480 x 640
thumbnail_IMG_0917.jpg 87.67 kb, 35 downloads since 2024-01-12

thumbnail_IMG_0918.jpg, 86.15 kb, 481 x 640
thumbnail_IMG_0918.jpg 86.15 kb, 33 downloads since 2024-01-12

thumbnail_IMG_0919.jpg, 98.96 kb, 480 x 640
thumbnail_IMG_0919.jpg 98.96 kb, 25 downloads since 2024-01-12

127

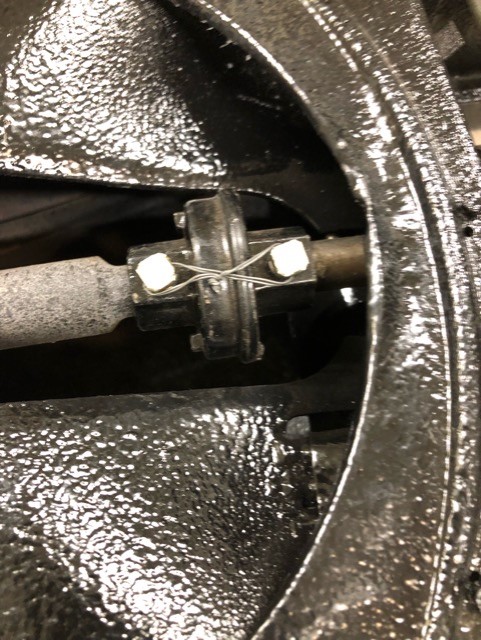

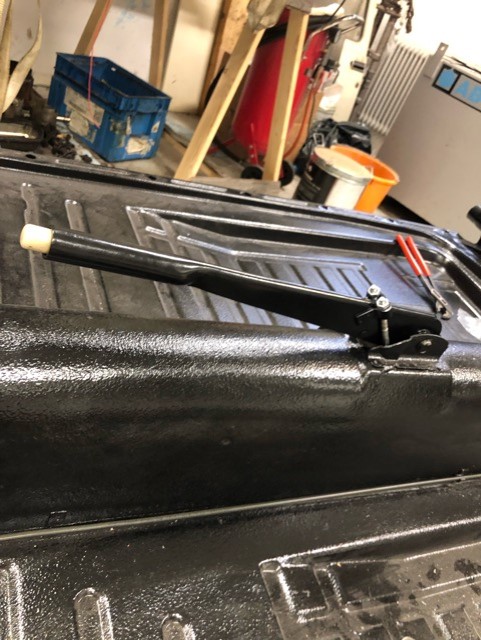

Fortsätter med bromsarna och monterade handbromsvajrana. Dessa var lite för korta som följde med i bromssatsen så jag gjorde ett försök på att korta höljet lite och stärkte upp med en hårdare krympslang får se om det håller funkar just nu i alla fall. Fick monterat min handbromsspak som blivit fint lackad och nu funkar även den.  Som någon påpekade lite längre upp tråden så skulle det vara bättre med ett tvåkrets bromssystem. I denna sats med skivbromsar bak från EMPI så rekommenderades det även bruksanvisningen Stod ett artikelnummer så jag la en beställning på den och nu har den kommit så den blev monterad även den. Säkrade även upp växelväljaren och satte tillbaka locket som även det fått lite färg på sej. Sen var det dags att åka hem.

Post's attachments

thumbnail_IMG_0948.jpg, 91.1 kb, 481 x 640
thumbnail_IMG_0948.jpg 91.1 kb, 26 downloads since 2024-02-02

thumbnail_IMG_0949.jpg, 96.74 kb, 481 x 640
thumbnail_IMG_0949.jpg 96.74 kb, 32 downloads since 2024-02-02

thumbnail_IMG_0950.jpg, 122.97 kb, 481 x 640
thumbnail_IMG_0950.jpg 122.97 kb, 23 downloads since 2024-02-02

thumbnail_IMG_0951.jpg, 105.58 kb, 481 x 640
thumbnail_IMG_0951.jpg 105.58 kb, 23 downloads since 2024-02-02

thumbnail_IMG_0952.jpg, 117.11 kb, 481 x 640
thumbnail_IMG_0952.jpg 117.11 kb, 26 downloads since 2024-02-02

128

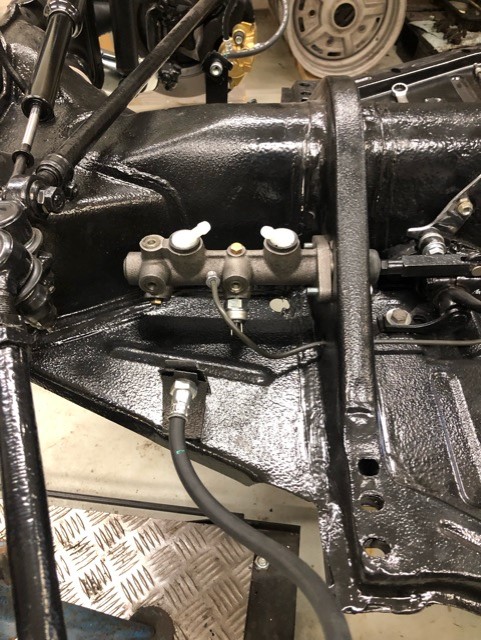

Så var ett av delmålen klart! Chassit är klart bara fylla på olja växellåda och bromsvätska men det får vänta tills det är dags att docka ihop karossen med plattan. Resten av kvällen gick åt till att sortera och plocka undan det som inte skulle användas just nu. Flyttade undan chassit och tog fram karossen längst fram. Har beställt lite plåt att börja med så snart dags att börja svetsa igen. ICQ/bq

Post's attachments

thumbnail_IMG_0956.jpg, 91.59 kb, 481 x 640
thumbnail_IMG_0956.jpg 91.59 kb, 26 downloads since 2024-02-09

thumbnail_IMG_0957.jpg, 57.62 kb, 320 x 568
thumbnail_IMG_0957.jpg 57.62 kb, 25 downloads since 2024-02-09

thumbnail_IMG_0958.jpg, 89.19 kb, 480 x 640
thumbnail_IMG_0958.jpg 89.19 kb, 29 downloads since 2024-02-09

129

Kul.
Bra jobbat stor Milstolpe  ICQ/bi

"ljushuvud"

130

Det är lite speciellt vackert med en renoverad platta  ICQ/ay

131

Jättevackert.   ICQ/ay

1970 1300 i delar sedan 1992....

132

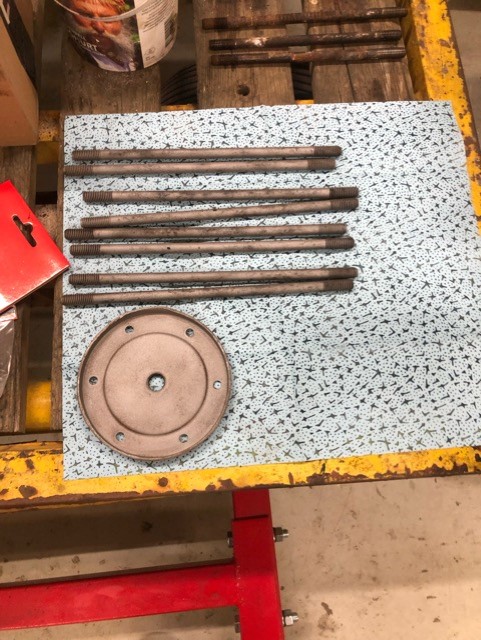

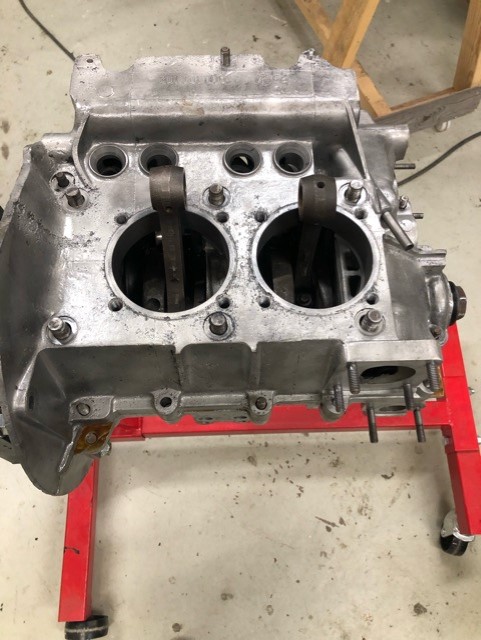

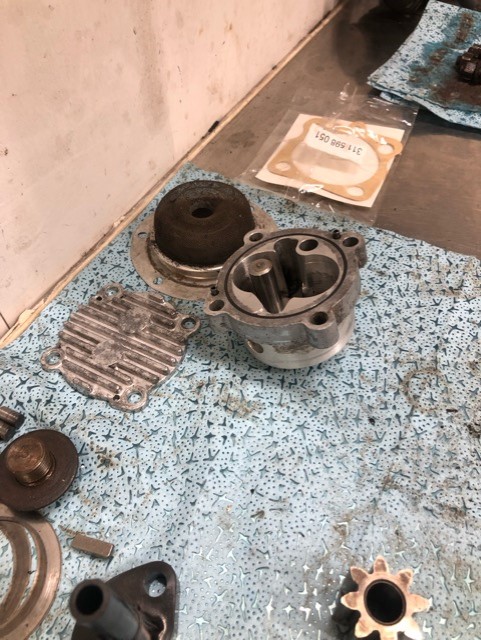

Satte ihop motorhalvorna efter rengöringen och började med att köra bensinpumpen i ultraljudstvätten en kort stund. Den blev bra mycket renare men får ta och köra den en gång till tror jag. Blästrar även pinnbultar och metalldetaljer till motorn  som jag tänkte måla  med motorfärg lite senare. Pillar lite med motorn när det blir tid över mellan allt annat som skall fixas med gjorde även rent oljepumpen så får man se om allt lirar med motorn sen. Tänkte inte lägga för mycket pengar på den i första läget utan se om jag får igång den. Nu har mina plåtar som jag beställt kommit till karossen så nästa gång blir det svetsning istället.

Post's attachments

thumbnail_IMG_0989.jpg, 80.39 kb, 481 x 640
thumbnail_IMG_0989.jpg 80.39 kb, 28 downloads since 2024-02-23

thumbnail_IMG_0990.jpg, 82.41 kb, 481 x 640
thumbnail_IMG_0990.jpg 82.41 kb, 26 downloads since 2024-02-23

thumbnail_IMG_0991.jpg, 62.25 kb, 480 x 640
thumbnail_IMG_0991.jpg 62.25 kb, 30 downloads since 2024-02-23

thumbnail_IMG_0992.jpg, 118.56 kb, 481 x 640
thumbnail_IMG_0992.jpg 118.56 kb, 22 downloads since 2024-02-23

thumbnail_IMG_0993.jpg, 115.71 kb, 481 x 640
thumbnail_IMG_0993.jpg 115.71 kb, 23 downloads since 2024-02-23

133

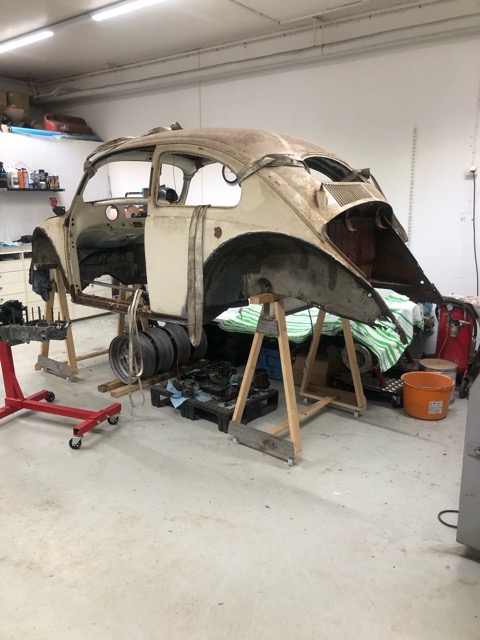

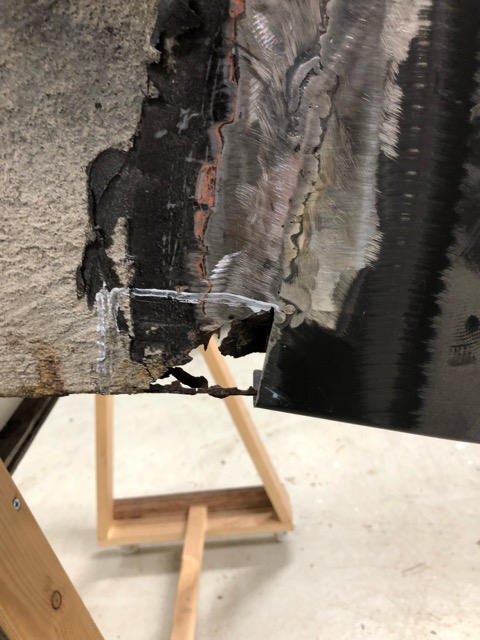

Då jag fått mina plåtar började jag att mäta och kapa bort vänster bak för ny plåt. En del rost här så får svetsa i lite lagningar blir nog  lite mer plåtbitar också. Passade in biten för svetsning och letade fram de gamla skärmarna för att få lite inpassning och se att det passar hyfsat. Sen brände jag fast den och slipade ner svetsarna blir lite mer finlir nästa gång. När jag ändå hade svetsen framme tog jag fram motorluckan och svetsade fast det ena gångjärnet som gått av smörjde även upp dem så jag malla  med den också. blir att jag börjar bakifrån och går framåt med rostlagningen.

Post's attachments

thumbnail_IMG_0997.jpg, 82.37 kb, 481 x 640
thumbnail_IMG_0997.jpg 82.37 kb, 25 downloads since 2024-03-01

thumbnail_IMG_0998.jpg, 93.47 kb, 480 x 640
thumbnail_IMG_0998.jpg 93.47 kb, 22 downloads since 2024-03-01

thumbnail_IMG_0999.jpg, 87.26 kb, 480 x 640
thumbnail_IMG_0999.jpg 87.26 kb, 24 downloads since 2024-03-01

thumbnail_IMG_1001.jpg, 87.18 kb, 480 x 640
thumbnail_IMG_1001.jpg 87.18 kb, 18 downloads since 2024-03-01

134

Fick fortsätta med lite slipning och sen behövde jag bytta lite plåt längs ner också där ekonomiplåten inte riktigt räckte till.
Blev lite pyssel med det men glömde att ta bilder då jag var så inne i det. När det var klart började jag även malla för andra sidan.
Fortsättning följer  ICQ/ad

Post's attachments

thumbnail_IMG_1008.jpg, 94.78 kb, 480 x 640
thumbnail_IMG_1008.jpg 94.78 kb, 20 downloads since 2024-03-08

thumbnail_IMG_1009.jpg, 92.53 kb, 480 x 640
thumbnail_IMG_1009.jpg 92.53 kb, 20 downloads since 2024-03-08

thumbnail_IMG_1010.jpg, 87.26 kb, 480 x 640
thumbnail_IMG_1010.jpg 87.26 kb, 22 downloads since 2024-03-08

135

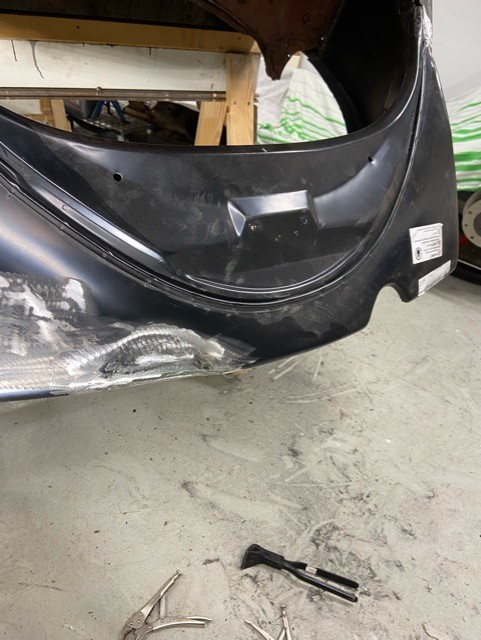

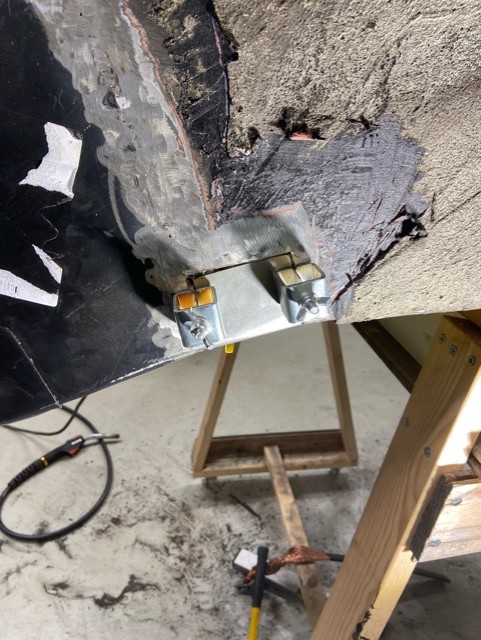

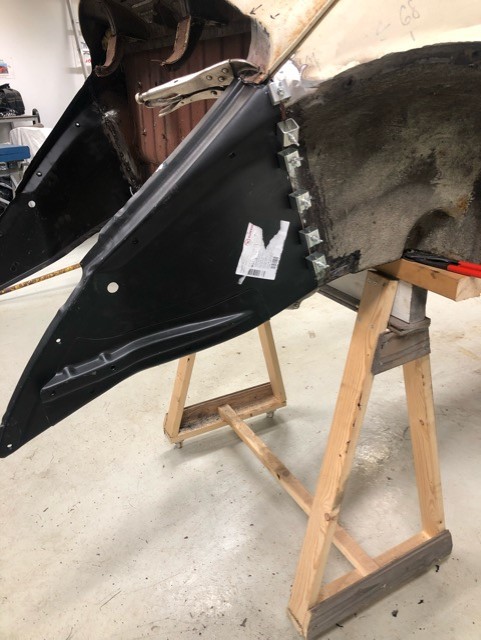

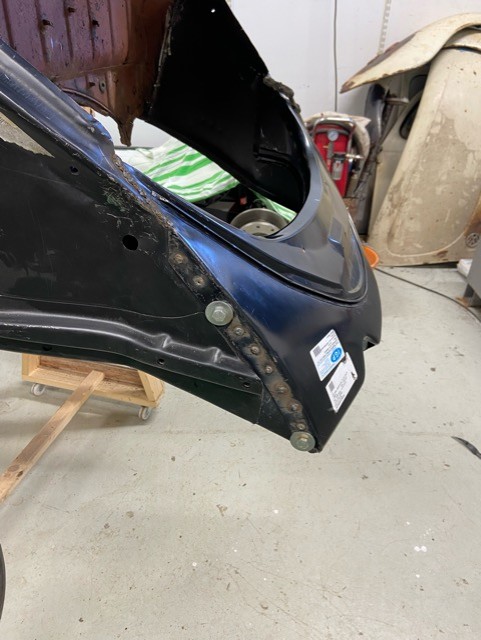

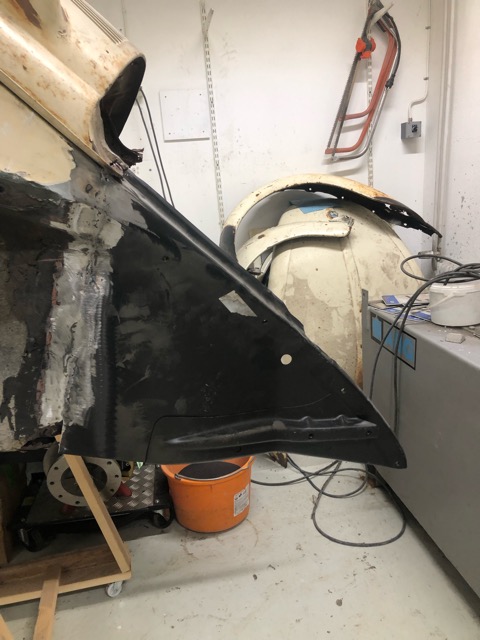

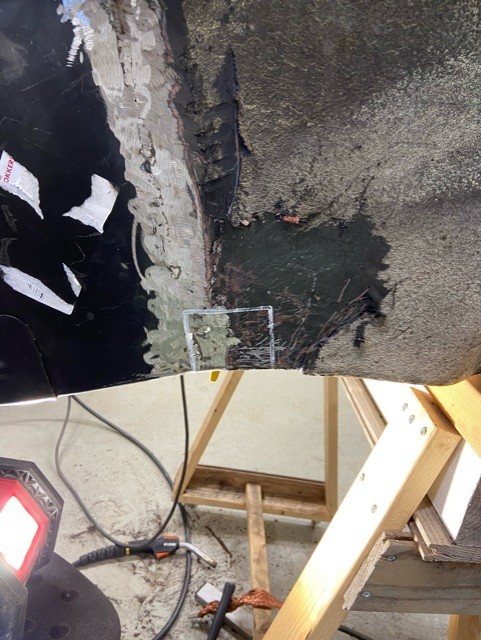

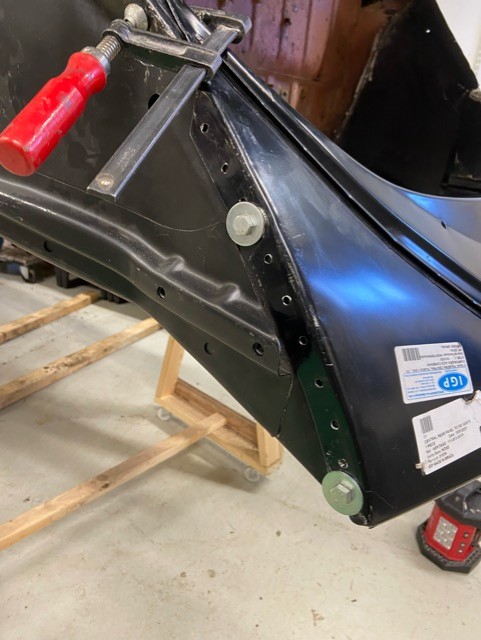

Kapade bort gamla plåten och började mäta in den nya spetsen på höger sida. Blev mycket mätande men jag tror jag hamnade rätt men det tog sin lilla tid. Behöver även få dit motorluckan så jag kan passa in mellan plåten men gångjärnhållarna är bortom räddning så fick bli ett par nya. De gamla satt fast ordentligt så givetvis drogs visa bultar av och jag hade inga gängtappar i garaget men det tar vi nästa gång. Så tog fram svetsen och satte fast den inmallade plåten. Sen var det dags att åka hem

Post's attachments

thumbnail_IMG_1035.jpg, 77.66 kb, 481 x 640
thumbnail_IMG_1035.jpg 77.66 kb, 17 downloads since 2024-04-05

thumbnail_IMG_1036.jpg, 80.31 kb, 480 x 640
thumbnail_IMG_1036.jpg 80.31 kb, 16 downloads since 2024-04-05

thumbnail_IMG_1037.jpg, 94.15 kb, 480 x 640
thumbnail_IMG_1037.jpg 94.15 kb, 15 downloads since 2024-04-05

thumbnail_IMG_1038.jpg, 103.69 kb, 481 x 640
thumbnail_IMG_1038.jpg 103.69 kb, 22 downloads since 2024-04-05

136

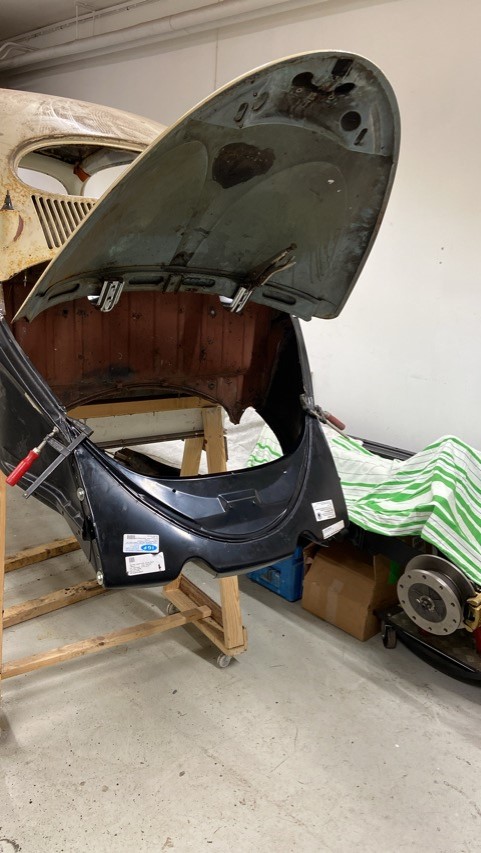

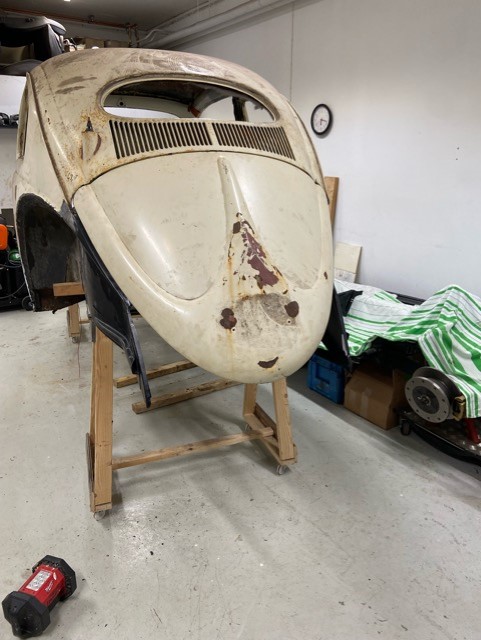

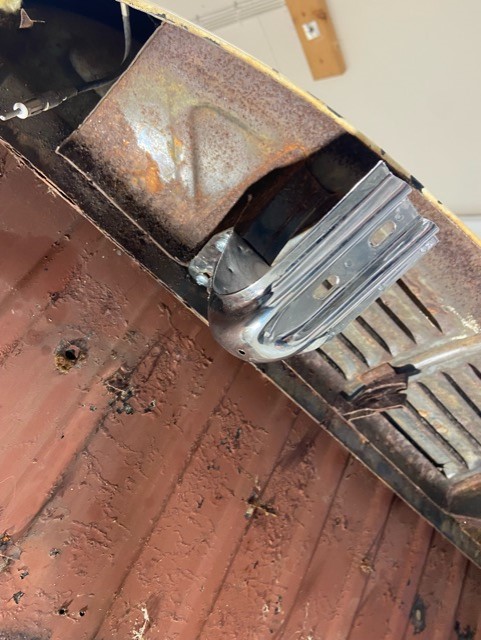

Blev att montera de nya gångjärnshållarna tillfälligt och montera på motorluckan som inte suttit där på många år vilket alltid är kul.
Gjorde en grov justering, får fin lira sedan men det blev okej ändå. Resten av kvällen gick åt att massera in och kapa till mellanplåten som tog lite tid men det blev klart det med så nästa gång blir det att svetsa fast den. Har även fått mina fälgar grundade så bjuder på en bild där med.

Post's attachments

thumbnail_IMG_1050.jpg, 89.63 kb, 481 x 640
thumbnail_IMG_1050.jpg 89.63 kb, 22 downloads since 2024-04-12

thumbnail_IMG_1051.jpg, 76.32 kb, 481 x 640
thumbnail_IMG_1051.jpg 76.32 kb, 17 downloads since 2024-04-12

thumbnail_IMG_1052.jpg, 102.59 kb, 481 x 853
thumbnail_IMG_1052.jpg 102.59 kb, 14 downloads since 2024-04-12

thumbnail_IMG_1053.jpg, 94.25 kb, 480 x 640
thumbnail_IMG_1053.jpg 94.25 kb, 13 downloads since 2024-04-12

137

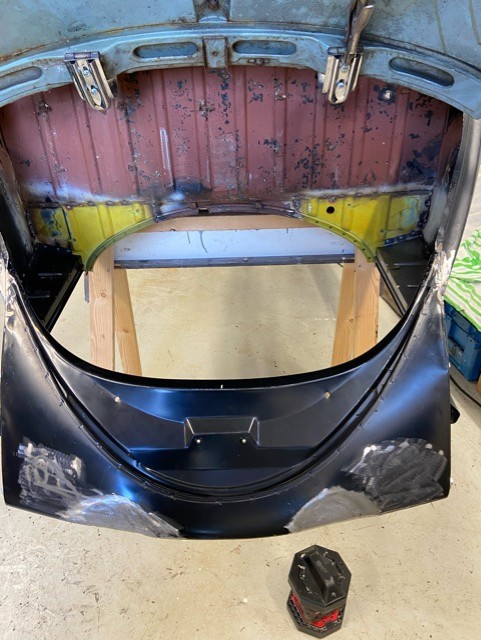

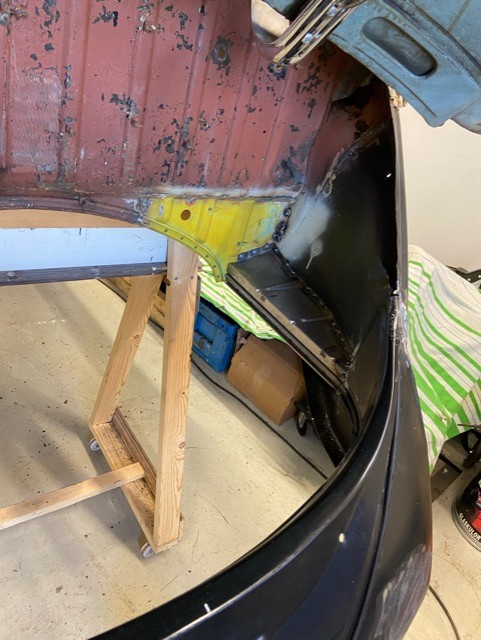

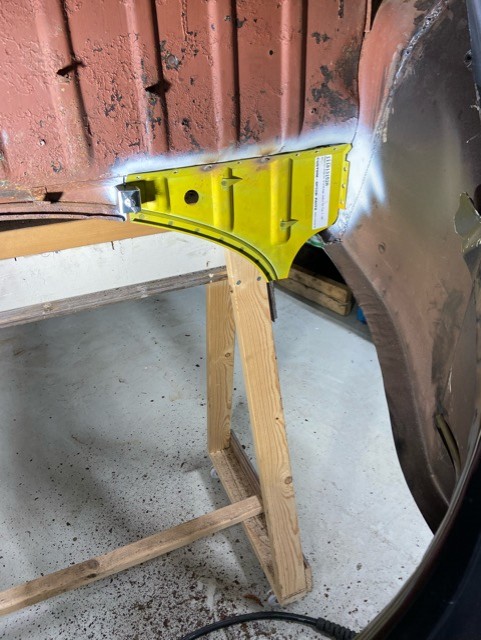

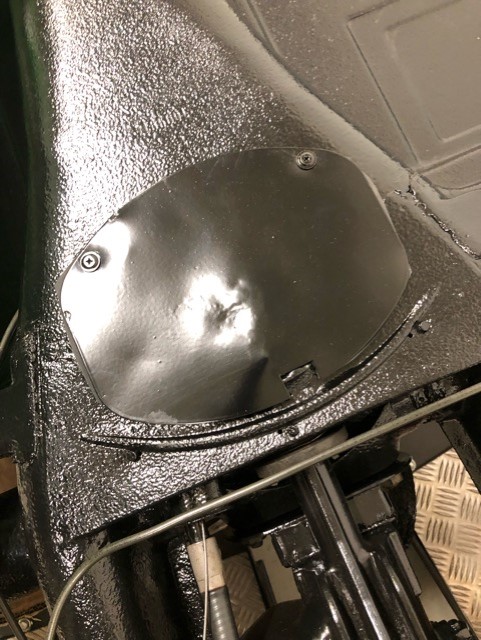

Svetsade fast mellanstycket då jag kände mej nöjd med passformen. Sen var avgas utstansningen igenlagd på den gamla så jag tänkte att jag gör likadant nu. Skall ha ett annat avgasrör sen som ligger under sen i alla fall. Så tillverkade lite plåt och började passa in blev klar med en sida får försätta nästa gång

Post's attachments

thumbnail_IMG_1064.jpg, 73.74 kb, 481 x 640
thumbnail_IMG_1064.jpg 73.74 kb, 19 downloads since 2024-04-19

thumbnail_IMG_1065.jpg, 88.94 kb, 481 x 640
thumbnail_IMG_1065.jpg 88.94 kb, 11 downloads since 2024-04-19

thumbnail_IMG_1066.jpg, 80.81 kb, 481 x 640
thumbnail_IMG_1066.jpg 80.81 kb, 11 downloads since 2024-04-19

thumbnail_IMG_1067.jpg, 86.62 kb, 481 x 640
thumbnail_IMG_1067.jpg 86.62 kb, 11 downloads since 2024-04-19

thumbnail_IMG_1068.jpg, 75.66 kb, 481 x 640
thumbnail_IMG_1068.jpg 75.66 kb, 16 downloads since 2024-04-19

138

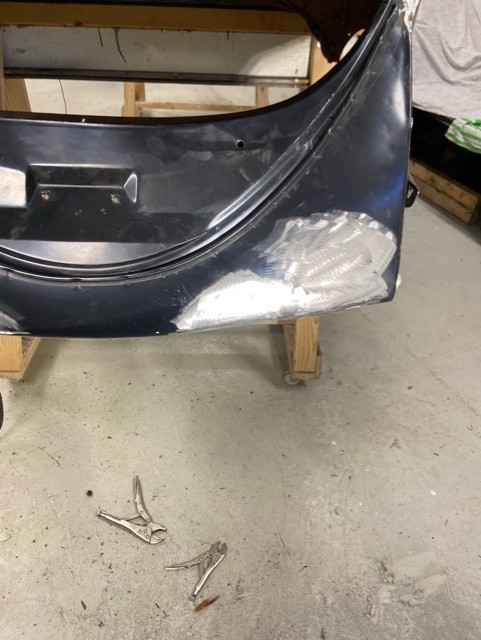

Fick lagt igen det andra avgasutstansningen lite slipning på det så blev det bra. Mer man tittar så hittar man mer rost men det är bara att köra på så jag började med bakre motorrumsväggen köpte två mindre plåtar istället för en hel bit. Fick för mej att det skulle bli lättare då att byta så bröjade på höger bak känns som det blev bra. Gick rätt lätt att skära bort och passa in näste fast plåten och får fortsätta nästa gång.

Post's attachments

thumbnail_IMG_1085.jpg, 75.08 kb, 481 x 640
thumbnail_IMG_1085.jpg 75.08 kb, 16 downloads since 2024-04-29

thumbnail_IMG_1086.jpg, 88.62 kb, 480 x 640
thumbnail_IMG_1086.jpg 88.62 kb, 13 downloads since 2024-04-29

thumbnail_IMG_1088.jpg, 96.15 kb, 480 x 640
thumbnail_IMG_1088.jpg 96.15 kb, 11 downloads since 2024-04-29

thumbnail_IMG_1089.jpg, 92.06 kb, 481 x 640
thumbnail_IMG_1089.jpg 92.06 kb, 17 downloads since 2024-04-29

139

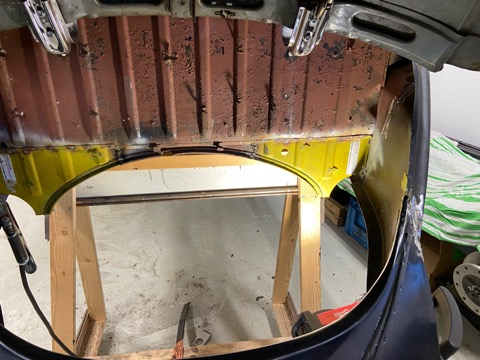

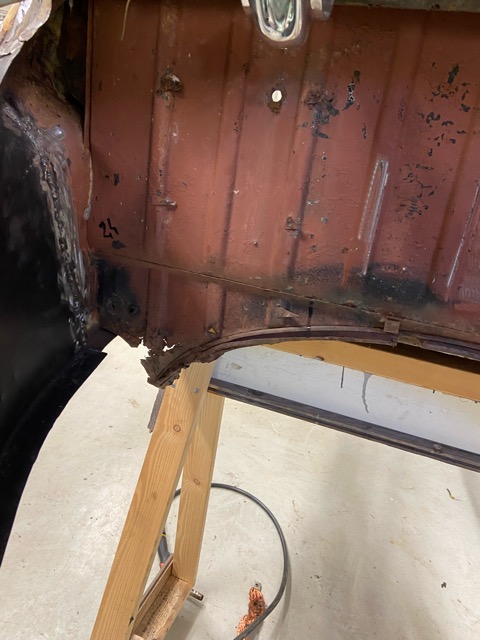

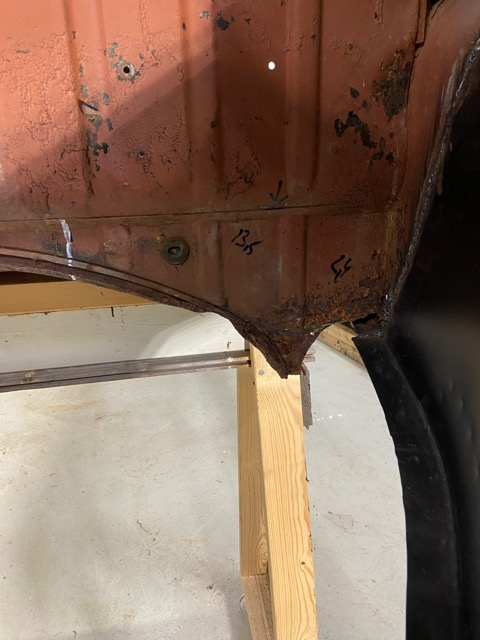

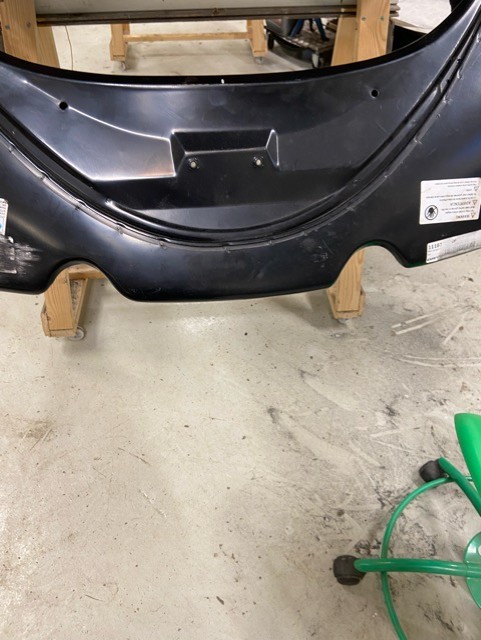

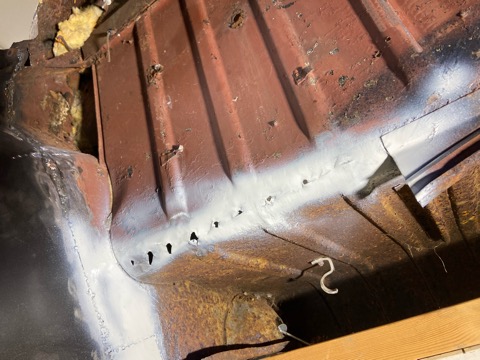

Tog vänstersidan av av bakre motorrumsväggen denna kvällen. Kapade bort den gamla plåten och sprejade på med zinkfärg innan man passade in den nya biten. Dessa plåtar hade hyfsad passform så det blev att bränna fast dem. Och när jag ändå hade svetsen framme så la jag i en ny bit plåt i höger hjulhus då jag inte var riktigt nöjd med den lagningen där.  Det går framåt i alla fall. Bilderna får tala lite för sej själva   ICQ/bp

Post's attachments

thumbnail_IMG_1097.jpg, 95.88 kb, 480 x 640
thumbnail_IMG_1097.jpg 95.88 kb, 14 downloads since 2024-05-07

thumbnail_IMG_1098.jpg, 83.05 kb, 480 x 360
thumbnail_IMG_1098.jpg 83.05 kb, 11 downloads since 2024-05-07

thumbnail_IMG_1099.jpg, 88.71 kb, 480 x 360
thumbnail_IMG_1099.jpg 88.71 kb, 17 downloads since 2024-05-07

thumbnail_IMG_1102.jpg, 101.24 kb, 481 x 640
thumbnail_IMG_1102.jpg 101.24 kb, 12 downloads since 2024-05-07

thumbnail_IMG_1103.jpg, 104.59 kb, 481 x 640
thumbnail_IMG_1103.jpg 104.59 kb, 15 downloads since 2024-05-07

140

Kollade på dina gamla bilder... broms slangen som sitter på bakre bromsoket. .. hur funkar det.. sitter slangen bara i bromsröret? Eller sitter det ett fäste som avlastar röret? E ju dumt om röret belastas med rörelse som blir i enkolvsok... ICQ/bn

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

141

Det kommer ett fäste där för bromsröret lite senare. Jag får tillverka något där men avaktar lite så jag ser hur karosen kommer mot plattan

142

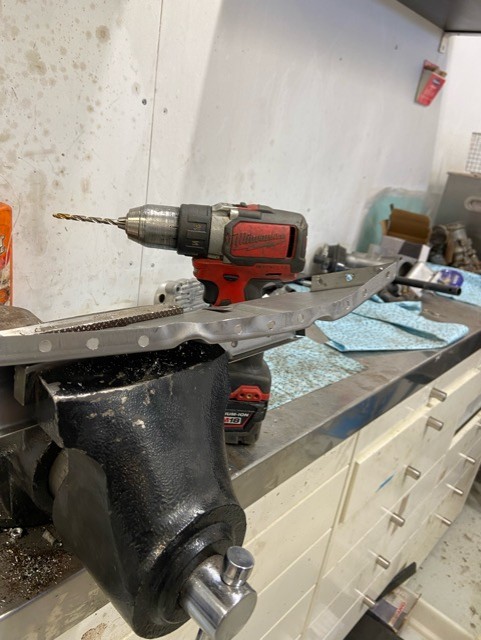

Fortsatte med plåtarbetet bak. Är bara de två mindre motorplåtarna bak kvar så för borrade för punktsvetsarna och sen inpassning och lite tillkapning så kändes det bra. Svetsade fast dem så nu är det slipning av svets som gäller nästa gång. Alltid roligt att sätta dit åtminstone en plåt som inte funnits där så länge jag ägt bilen den på andra sidan var ganska upprostad med.

Post's attachments

thumbnail_IMG_1130.jpg, 91.24 kb, 481 x 640
thumbnail_IMG_1130.jpg 91.24 kb, 12 downloads since 2024-05-20

thumbnail_IMG_1131.jpg, 77.47 kb, 481 x 640
thumbnail_IMG_1131.jpg 77.47 kb, 11 downloads since 2024-05-20

thumbnail_IMG_1132.jpg, 91.38 kb, 481 x 640
thumbnail_IMG_1132.jpg 91.38 kb, 13 downloads since 2024-05-20

thumbnail_IMG_1133.jpg, 97.13 kb, 481 x 640
thumbnail_IMG_1133.jpg 97.13 kb, 14 downloads since 2024-05-20

143

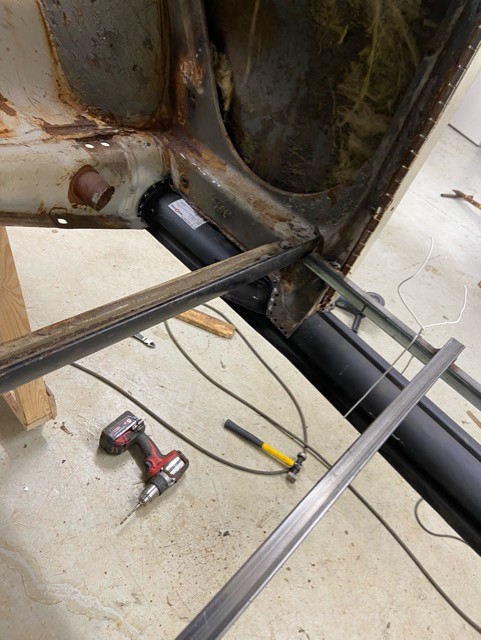

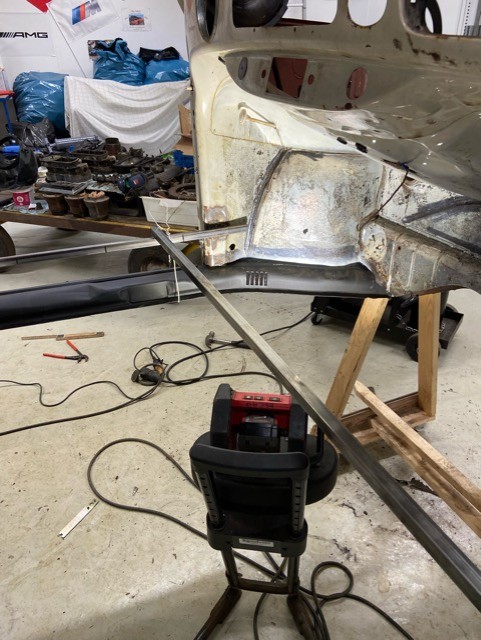

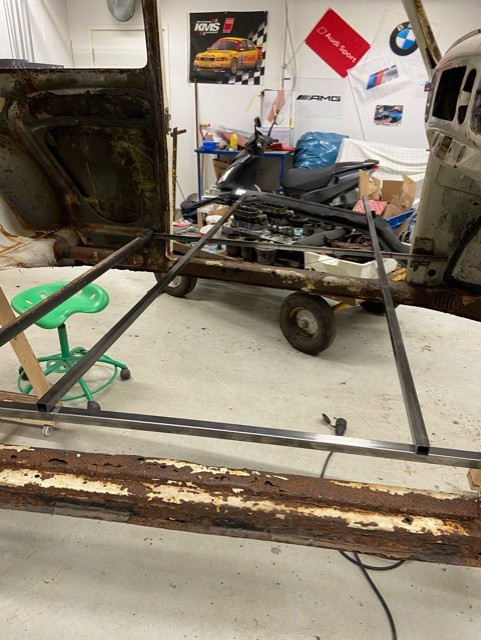

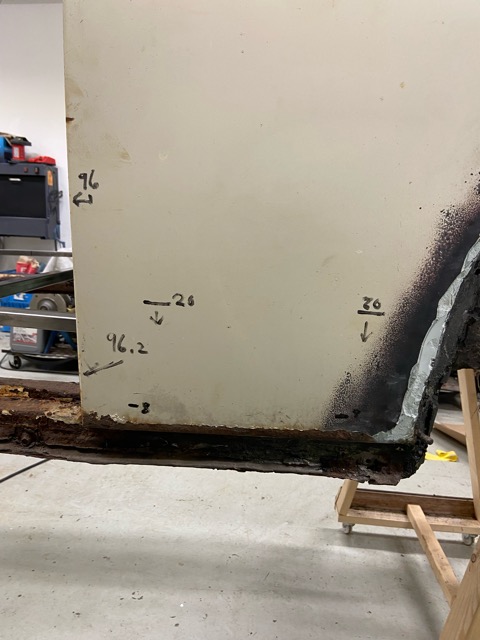

Dags att ge sej på trösklar och värmepaket, började med att ta massa mått vänstersidan då den var mest hel för att ha något att gå på när jag tar högersidan. La i ett par extra förstärkingsjärn också för att vara på den säkra sidan. Fick ta bort en del rostskyddsmassa (ska ta allt senare) och leta rätt på så många punktsvetsar som gick och borra ut dessa tog sin lilla tid. Kapade av tröskeln vid dörrposten på båda sidor man har nog lagat här förut då det var en del helsvetsade fogar och sen var bara att knacka loss och bända så man fick loss så mycket som mjöligt fick loss den främre delen så får jag ta den bakre nästa gång.

Post's attachments

thumbnail_IMG_1193.jpg, 79.18 kb, 480 x 640
thumbnail_IMG_1193.jpg 79.18 kb, 8 downloads since 2024-06-24

thumbnail_IMG_1194.jpg, 100.43 kb, 481 x 640
thumbnail_IMG_1194.jpg 100.43 kb, 7 downloads since 2024-06-24

thumbnail_IMG_1195.jpg, 92.92 kb, 481 x 640
thumbnail_IMG_1195.jpg 92.92 kb, 8 downloads since 2024-06-24

thumbnail_IMG_1196.jpg, 111.4 kb, 481 x 640
thumbnail_IMG_1196.jpg 111.4 kb, 11 downloads since 2024-06-24

thumbnail_IMG_1197.jpg, 95.73 kb, 481 x 640
thumbnail_IMG_1197.jpg 95.73 kb, 8 downloads since 2024-06-24

144

Säger inte att det är rätt... men brukar bulta fast värmekanalerna på bottenplattan sedan skruva fast karossen i alla fästpunkter
Därefter pubkta fast.. provhänga dörrarna.. sedan svets.
Men givetvis går det på annat sätt....

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

145

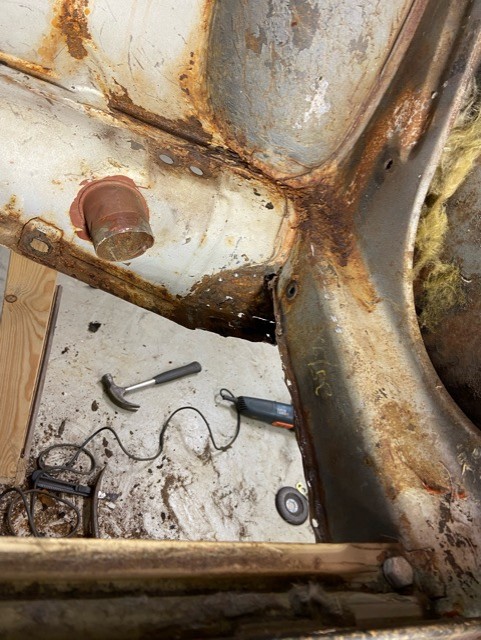

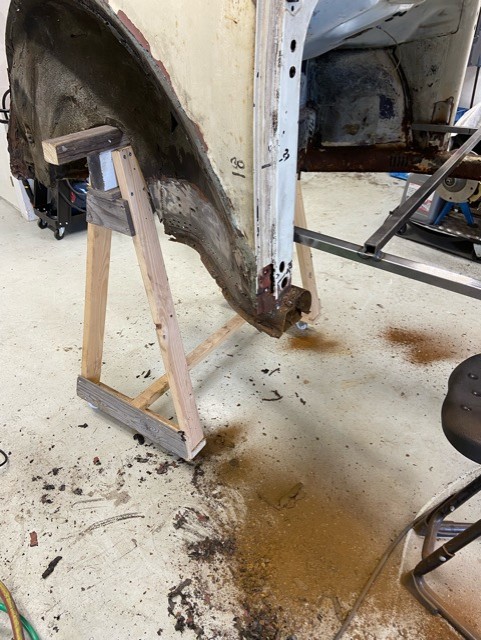

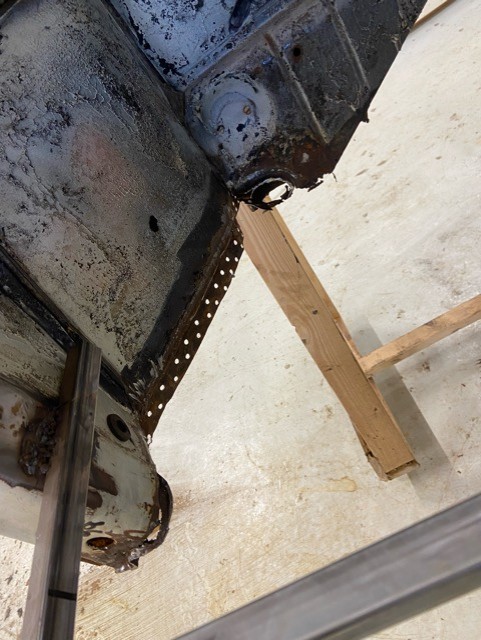

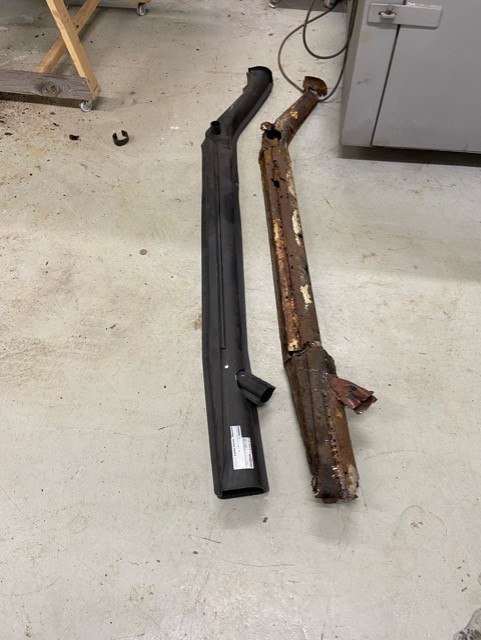

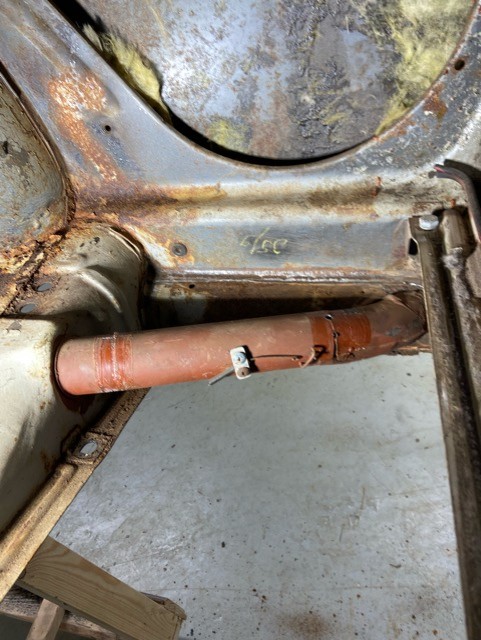

Fortsatte med att få loss den bakre del av tröskeln tog bort bakre röret som har en avstängning för värmen på sej troligtvis inte original då det var punktsvetsat fast men tänkte spara det och få dit det igen. Sen var det till att borra loss punktsvetsar och skära bort runt b-stolpen som var helsvetsad. Fick loss den till slut utan för mycket åverkan men bakre delen mot hjulhuset behöver ny plåt och svetsas om  innan montering. Jämförde även den gamla med den nya tröskeln som såg ut att stämma bra och så var denna kvällen slut

Post's attachments

thumbnail_IMG_1202.jpg, 98.46 kb, 481 x 640
thumbnail_IMG_1202.jpg 98.46 kb, 4 downloads since 2024-07-01

thumbnail_IMG_1203.jpg, 109.33 kb, 481 x 640
thumbnail_IMG_1203.jpg 109.33 kb, 4 downloads since 2024-07-01

thumbnail_IMG_1205.jpg, 79.02 kb, 481 x 640
thumbnail_IMG_1205.jpg 79.02 kb, 6 downloads since 2024-07-01

146

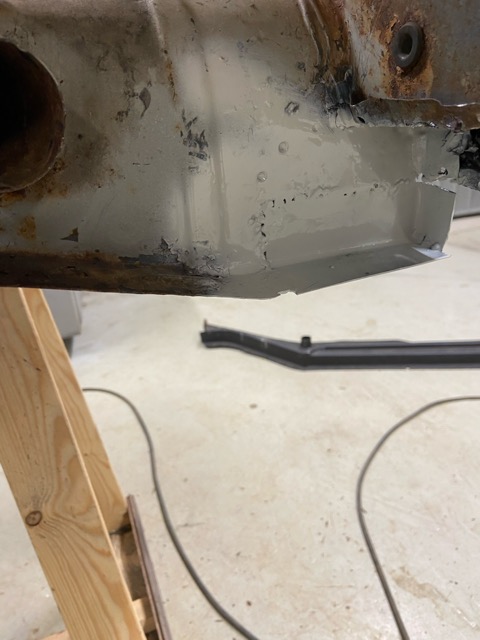

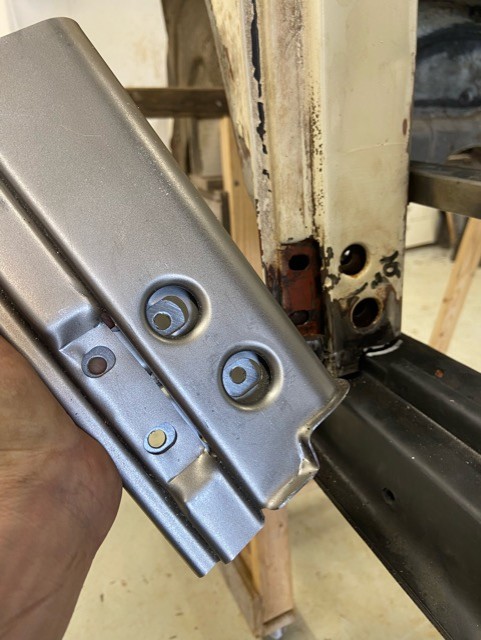

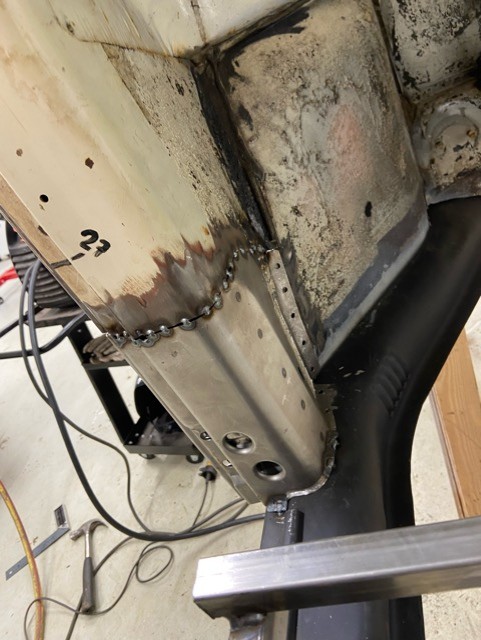

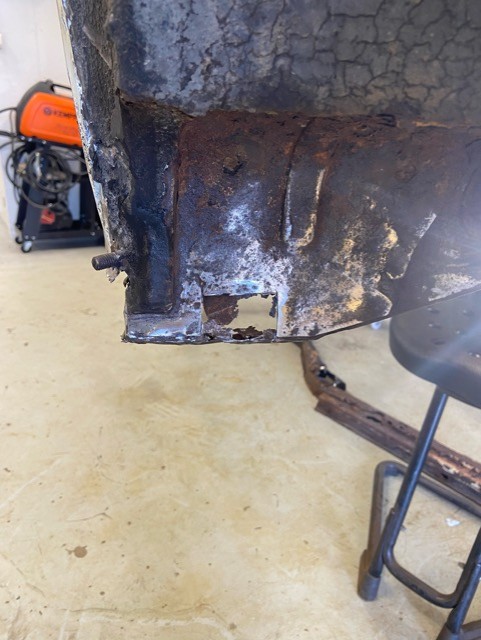

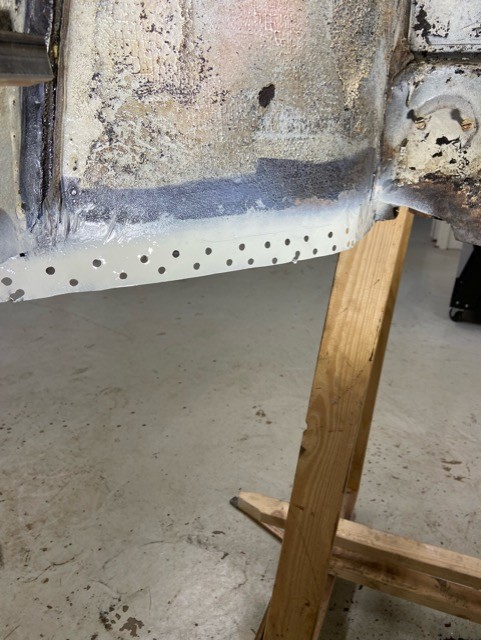

Blir en del små rost hål att laga i samband med tröskelbytet. Börjar med bakre hjulhuset för att få dit tröskeln, bocka och svetsa plåtar samt en del ren skärning tog hela kvällen denna gången och nu blir det semester så då får detta projekt vila.

Post's attachments

thumbnail_IMG_1217.jpg, 78.23 kb, 481 x 640
thumbnail_IMG_1217.jpg 78.23 kb, 5 downloads since 2024-07-05

thumbnail_IMG_1218.jpg, 75.72 kb, 481 x 640
thumbnail_IMG_1218.jpg 75.72 kb, 5 downloads since 2024-07-05

thumbnail_IMG_1219.jpg, 79.8 kb, 481 x 640
thumbnail_IMG_1219.jpg 79.8 kb, 6 downloads since 2024-07-05

thumbnail_IMG_1221.jpg, 73.81 kb, 481 x 640
thumbnail_IMG_1221.jpg 73.81 kb, 6 downloads since 2024-07-05
