26

Hej Alla!
Nu har det varit semester och det har mest blivit lite småpyssel med 356:an. Nästa steg är att ta bort allt "löst" från karossen så min svets-kille kan komma och kolla hur vi ska färdigställa karossen för lack.

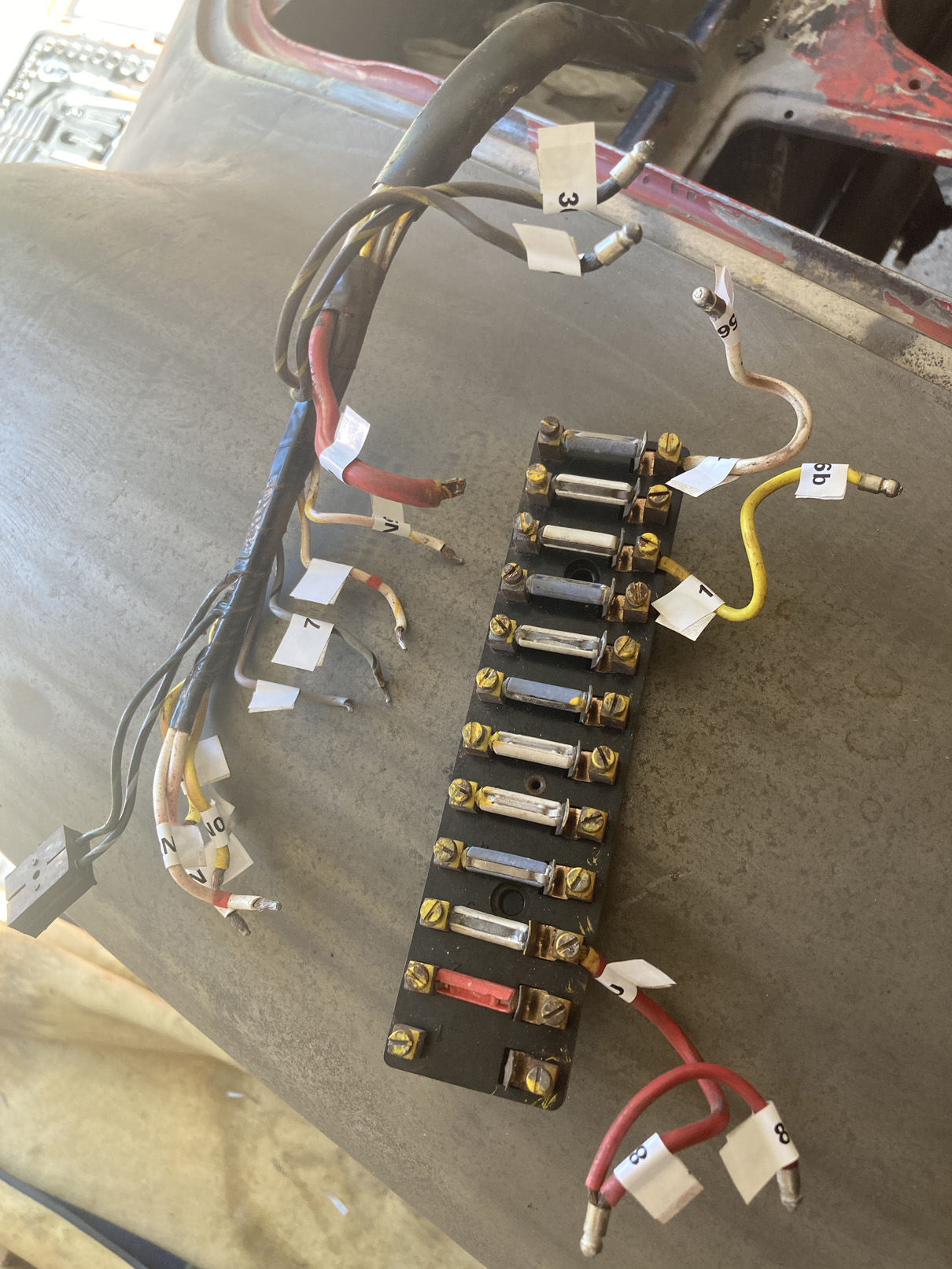

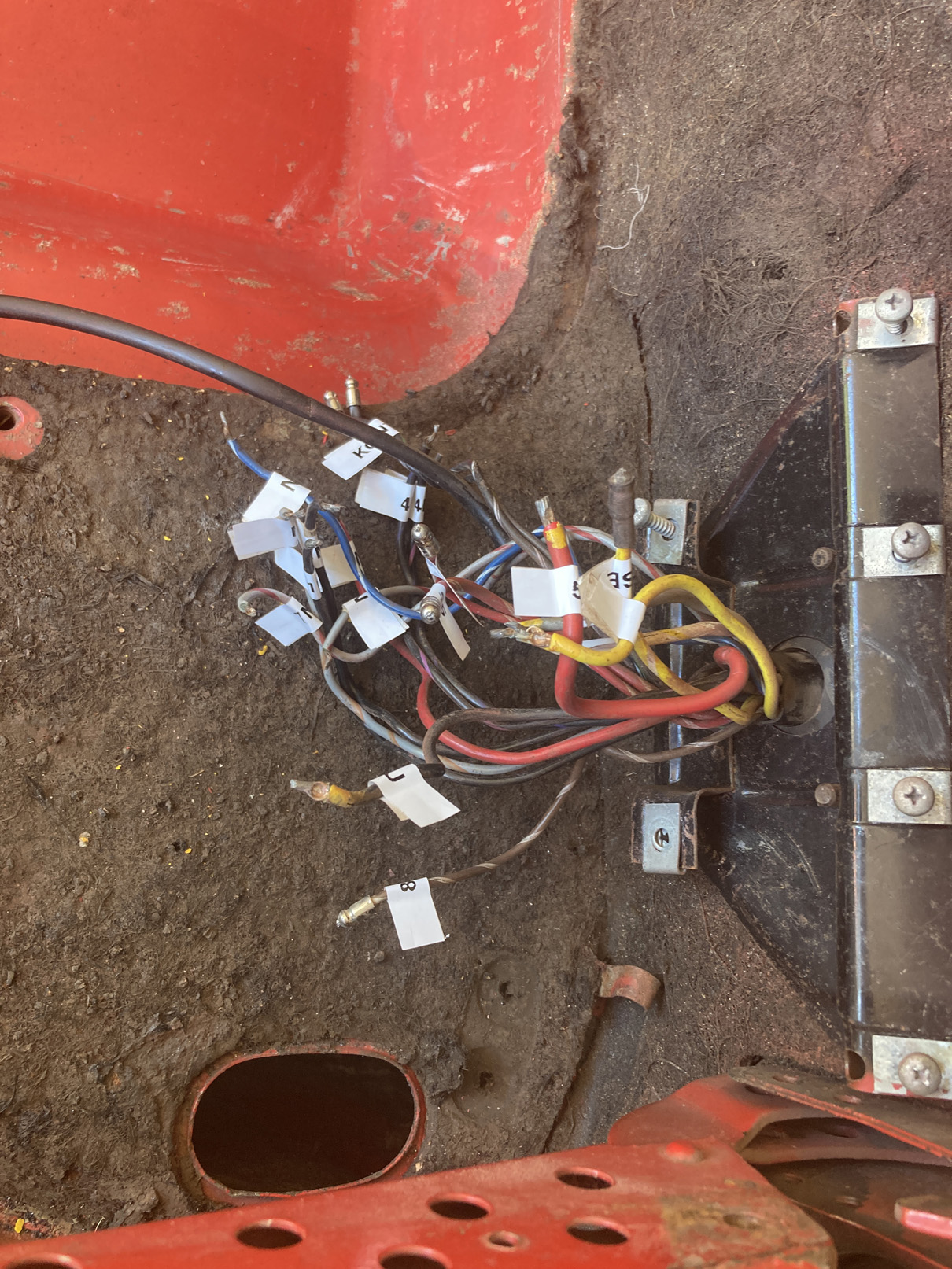

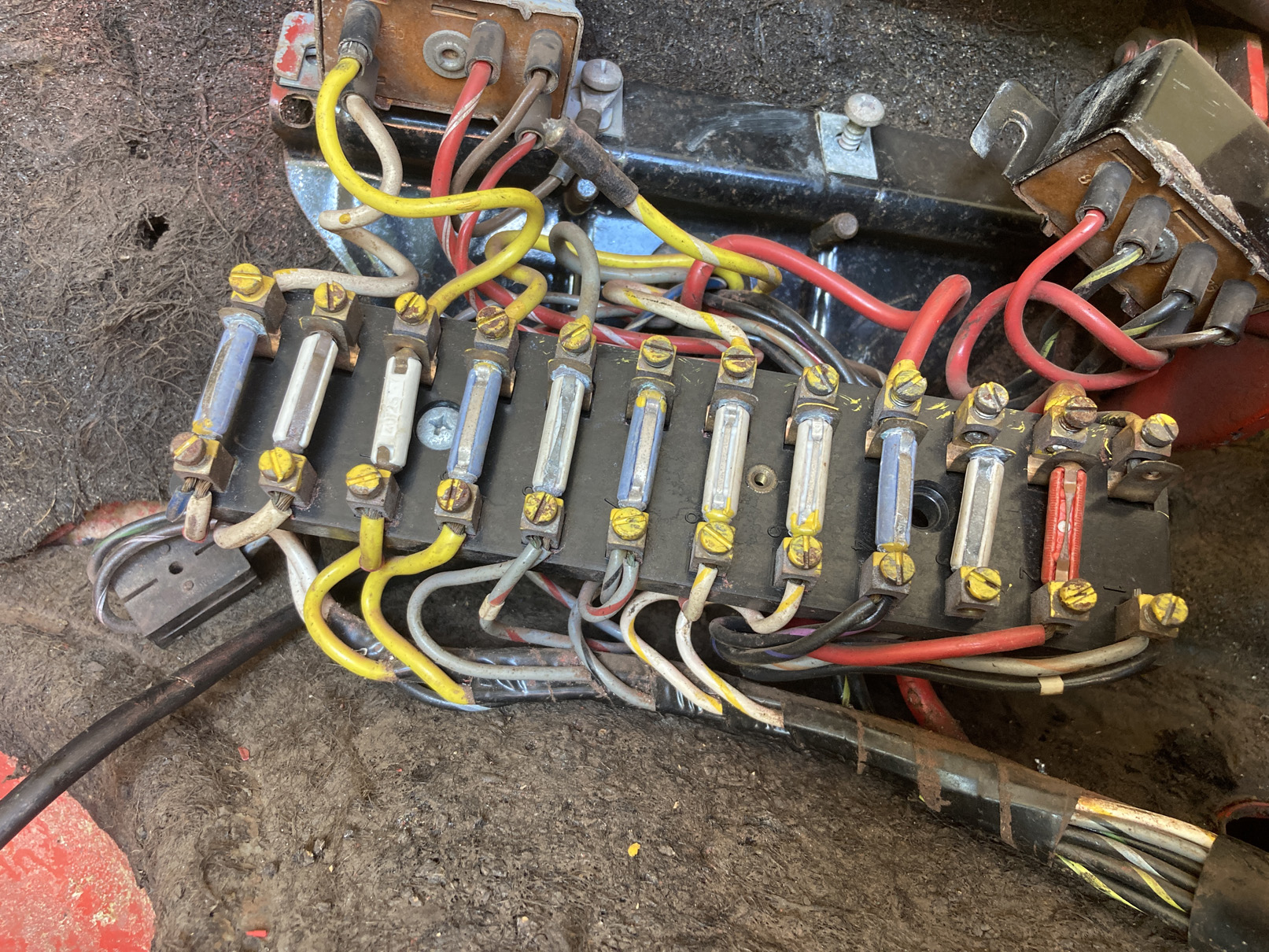

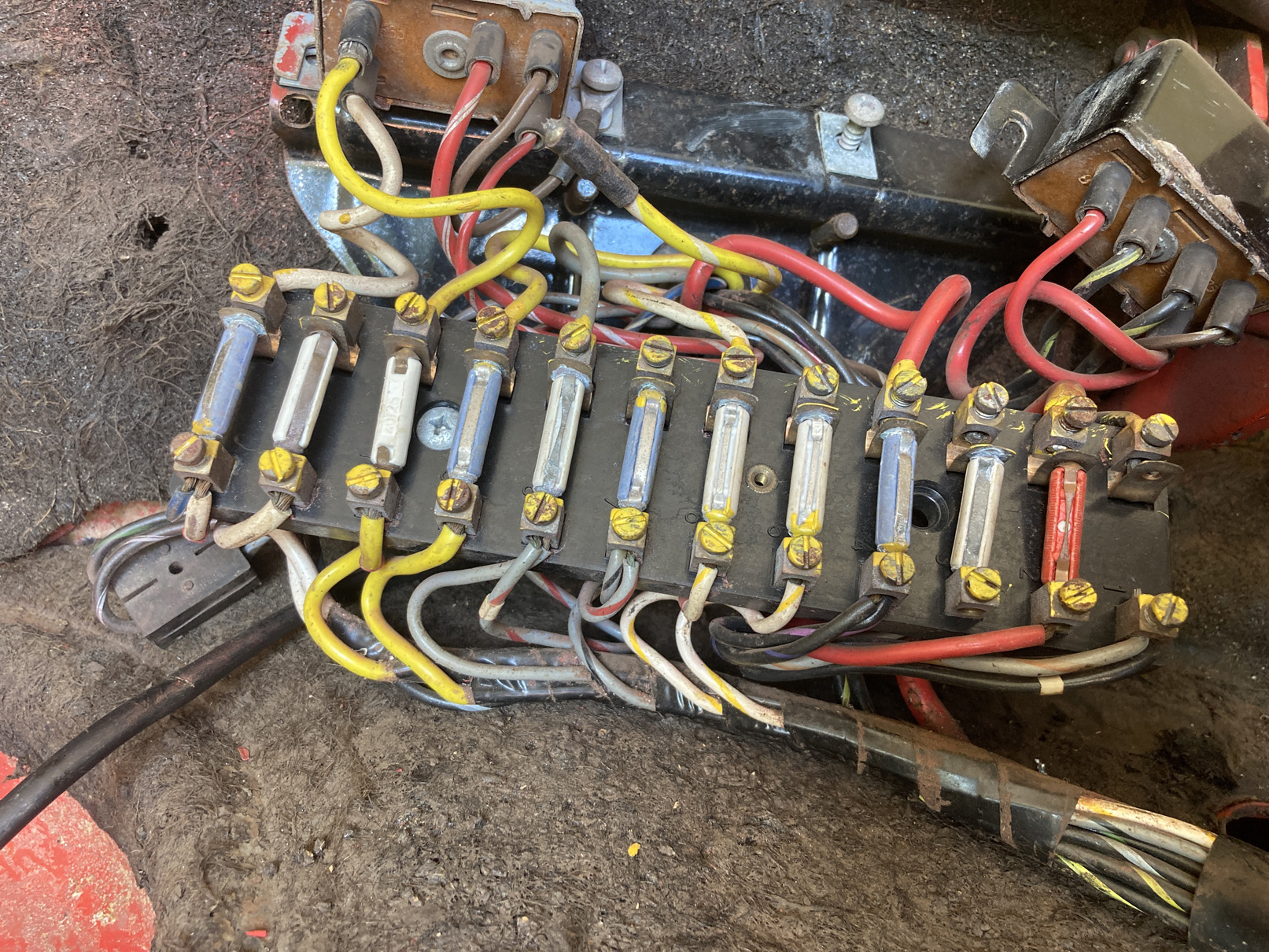

Började med säkringspanelen. Märkte upp alla kablar och kopplingar till reläer. Nu är främre kabelhärvan lös och jag får se om jag även tar ut den som är bakom instrumentpanelen.

Ha det fint!

Post's attachments

IMG_3622.JPG, 853.31 kb, 1613 x 1210
IMG_3622.JPG 853.31 kb, 37 downloads since 2022-08-15

IMG_3662.JPG, 662.72 kb, 1210 x 1613
IMG_3662.JPG 662.72 kb, 33 downloads since 2022-08-15

IMG_3663.JPG, 491.93 kb, 1210 x 1613
IMG_3663.JPG 491.93 kb, 32 downloads since 2022-08-15

27

Hej Alla!
Lite dåligt med uppdateringar tycker jag... Jag pysslar med lite smått, väntar på beställda delar mm. Hade också min kaross-kille här och vi ska snart börja med den. Även om karossen är i stort sett rostfri så finns det att göra innan lack. Det återkommer jag om!

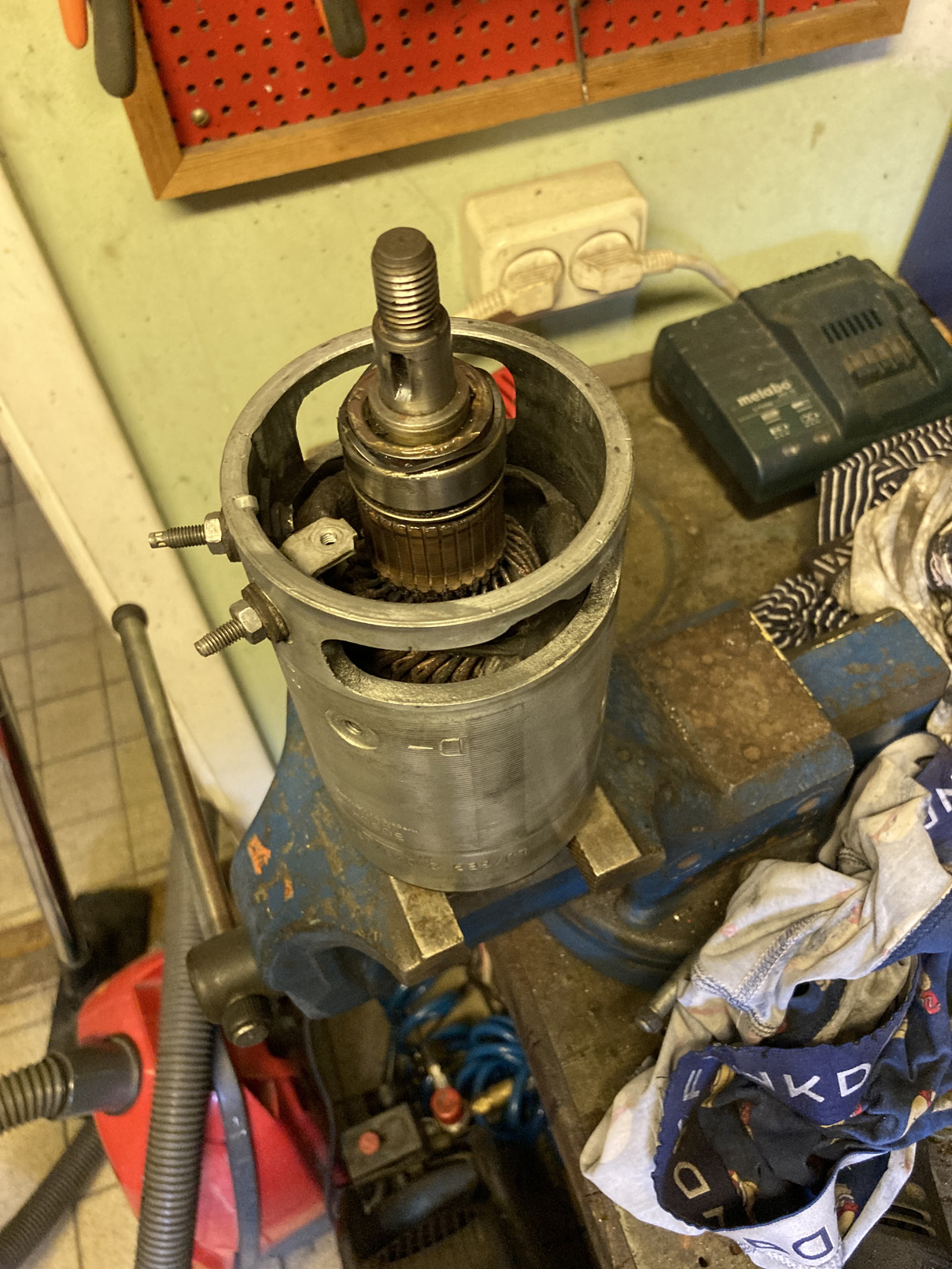

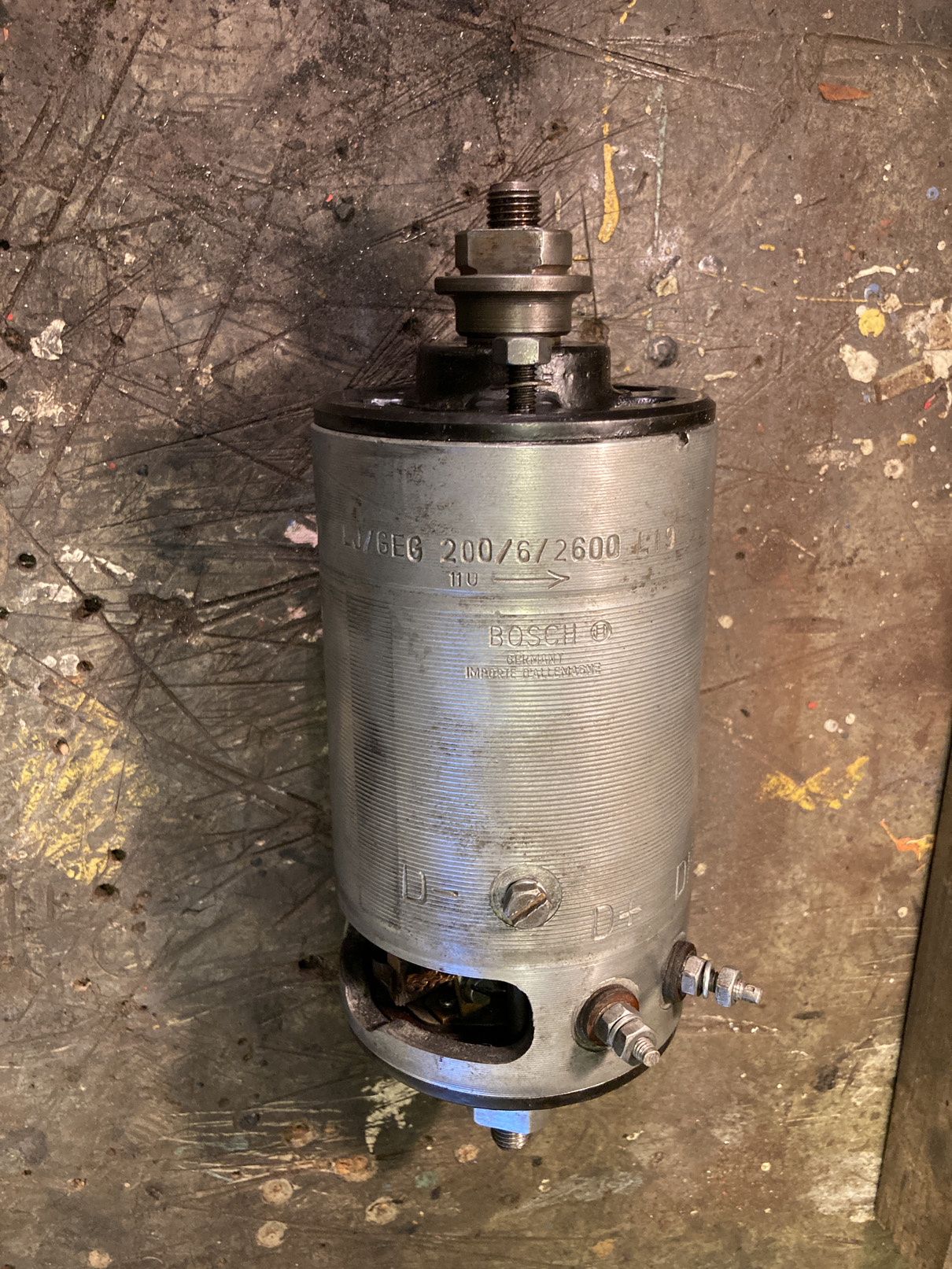

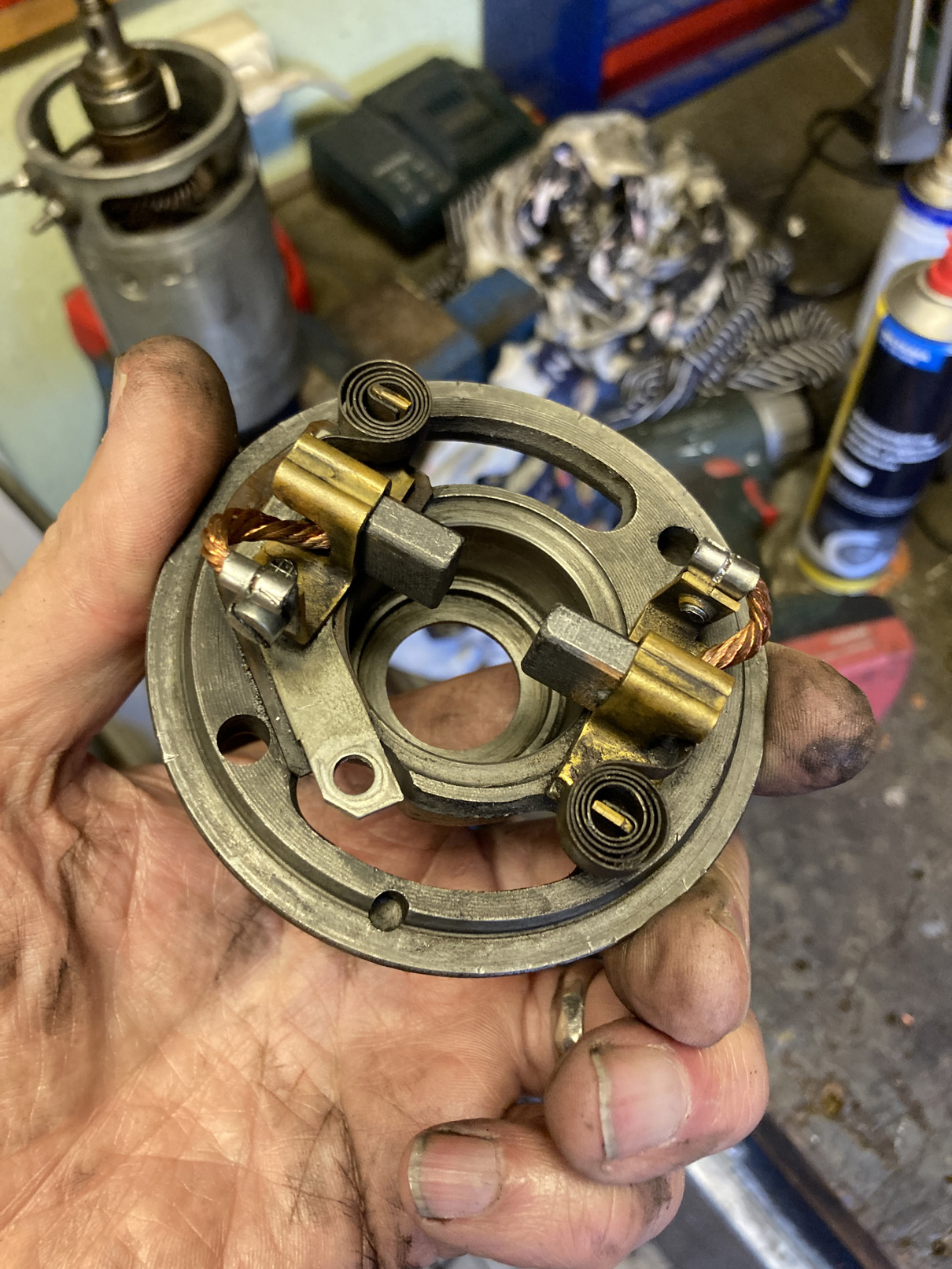

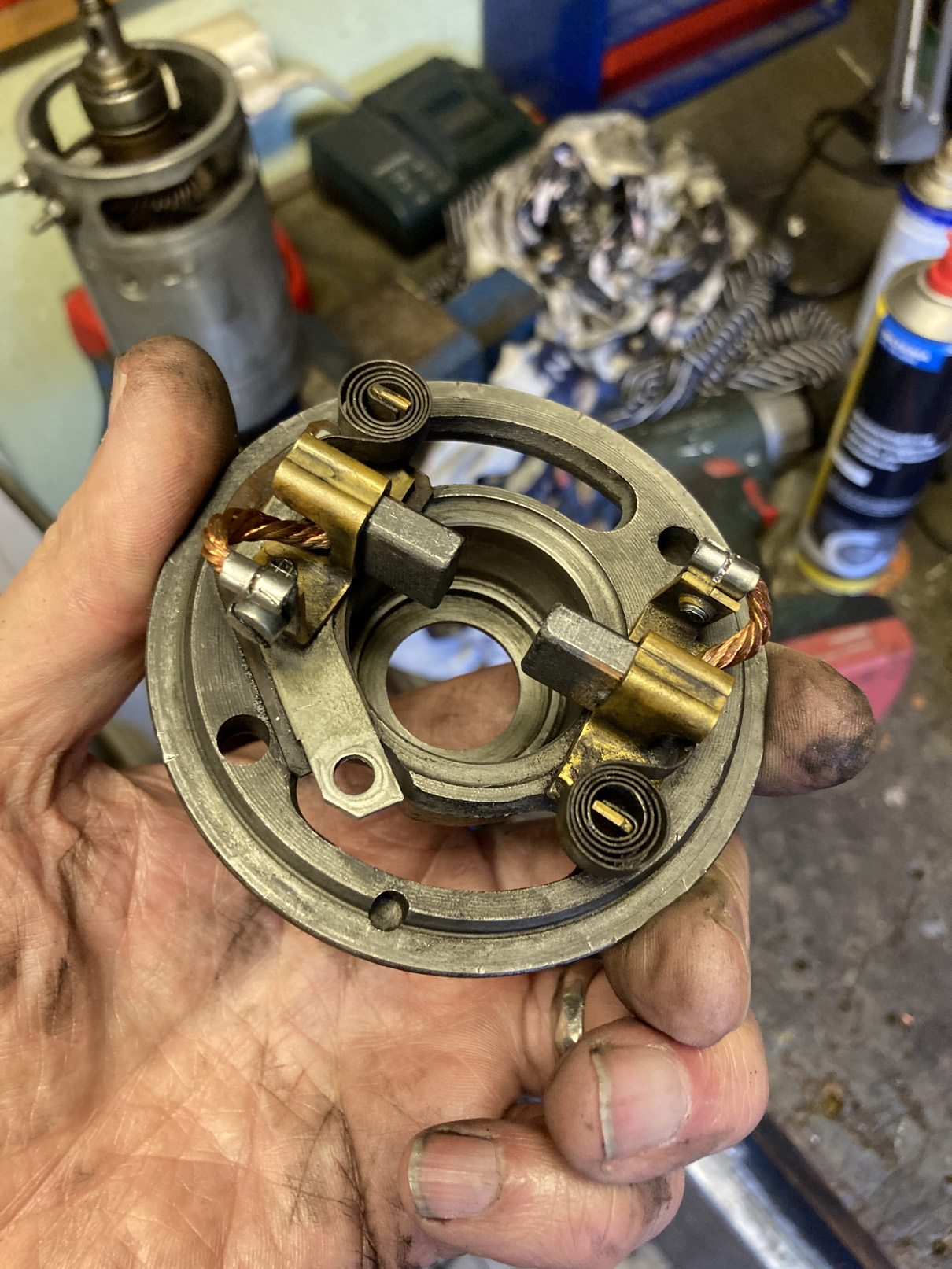

Har plockat isär generatorn, gjort rent allt, bytt kol och satt ihop den igen. Lagren verkade bra så jag låter dem vara. Skulle de bli problem så är det lätt att komma åt generatorn på en 356 för service.

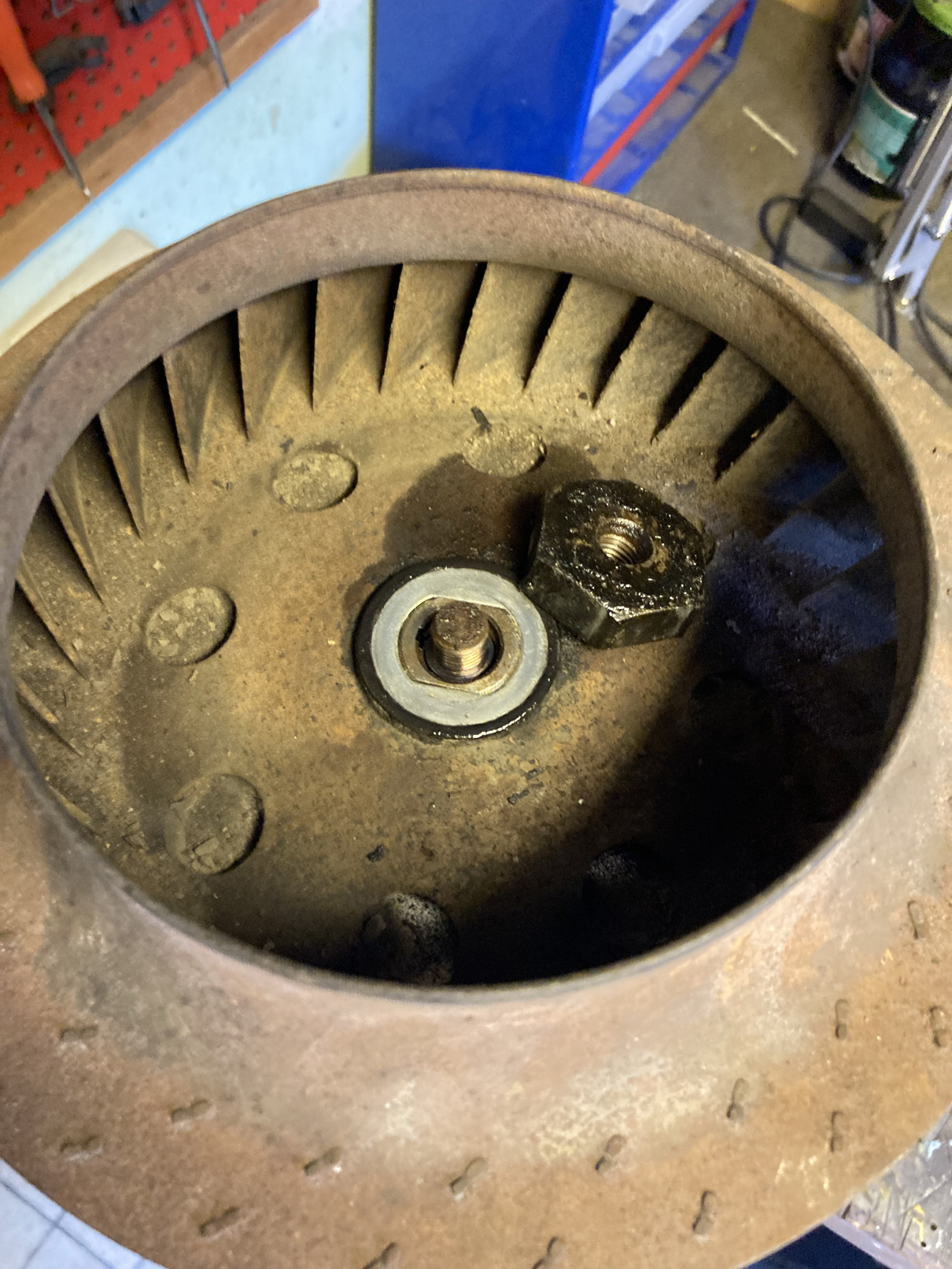

Det som gav mig lite motstånd var muttern som håller fläkten. Men lite 5-56, värme och en mutterdragare löste det.

Ha det fint,
Jörgen

Post's attachments

IMG_3858.JPG, 497.7 kb, 1210 x 1613
IMG_3858.JPG 497.7 kb, 28 downloads since 2022-10-01

IMG_3859.JPG, 539.31 kb, 1210 x 1613
IMG_3859.JPG 539.31 kb, 27 downloads since 2022-10-01

IMG_3860.JPG, 527.66 kb, 1210 x 1613
IMG_3860.JPG 527.66 kb, 32 downloads since 2022-10-01

IMG_3864.JPG, 679.49 kb, 1210 x 1613
IMG_3864.JPG 679.49 kb, 25 downloads since 2022-10-01

28

Hej Alla!

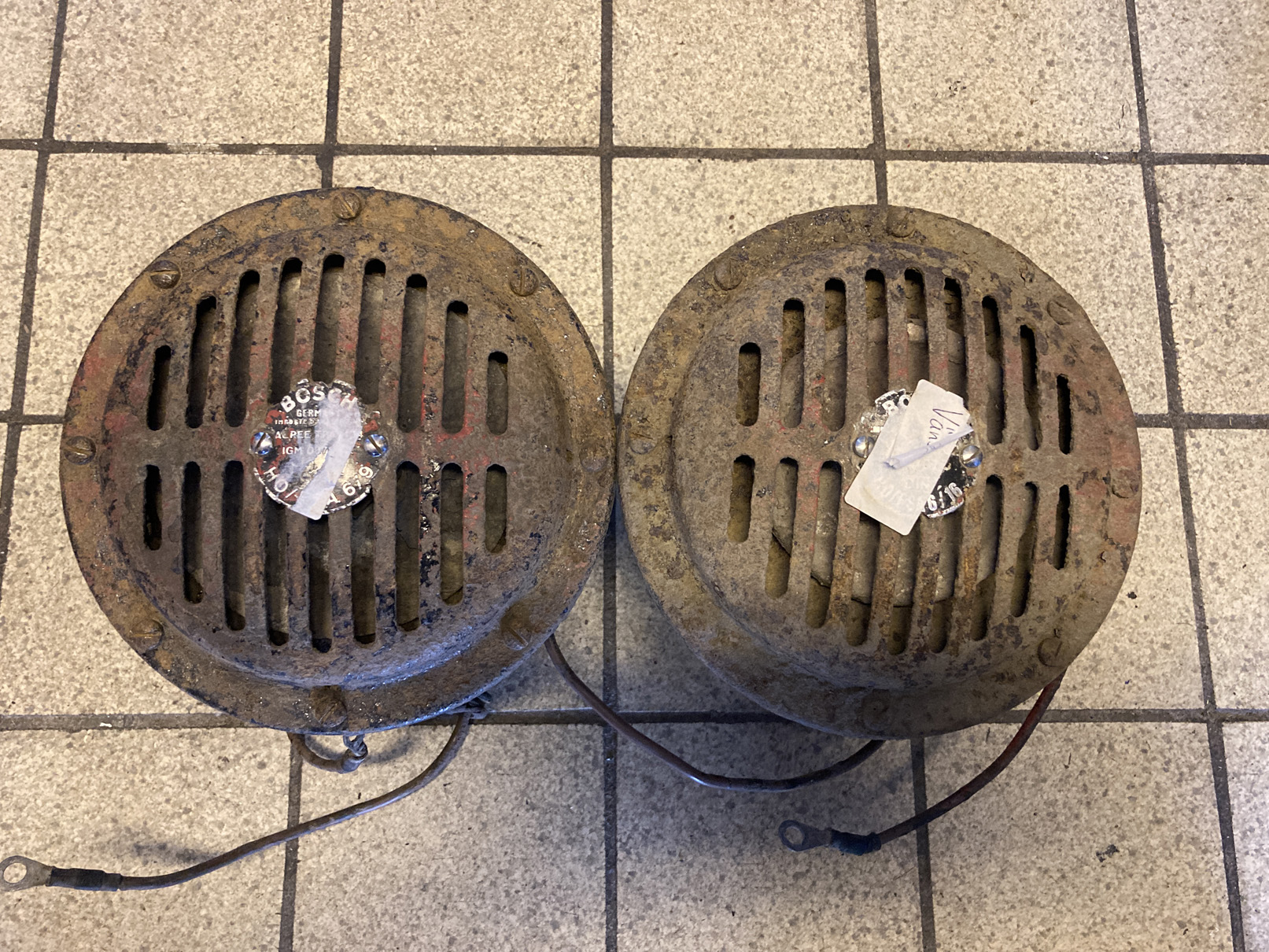

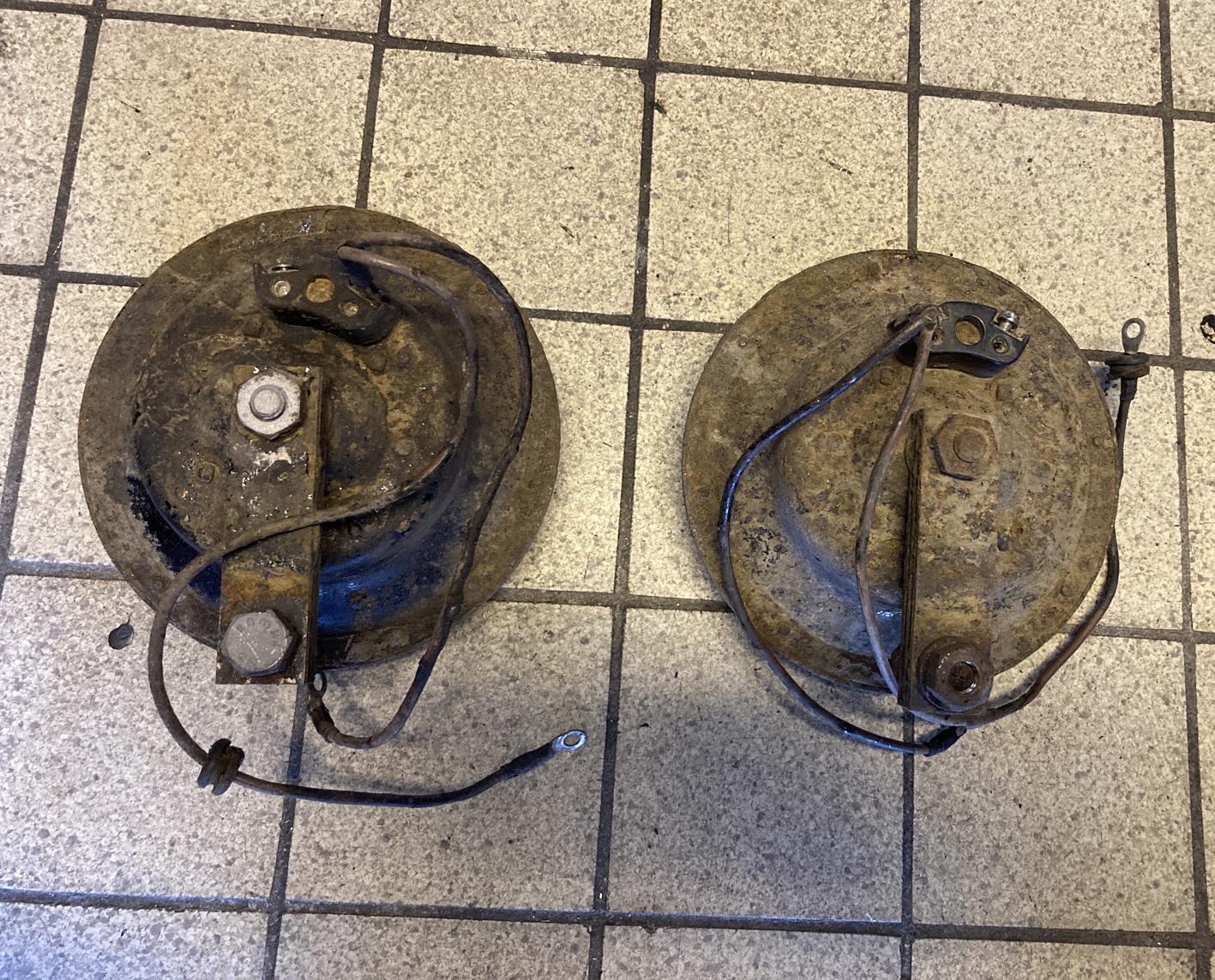

Har kollat lite på mina signalhorn. Det är två redigt bastanta grejer. Ska nog få folk att flytta på sig!

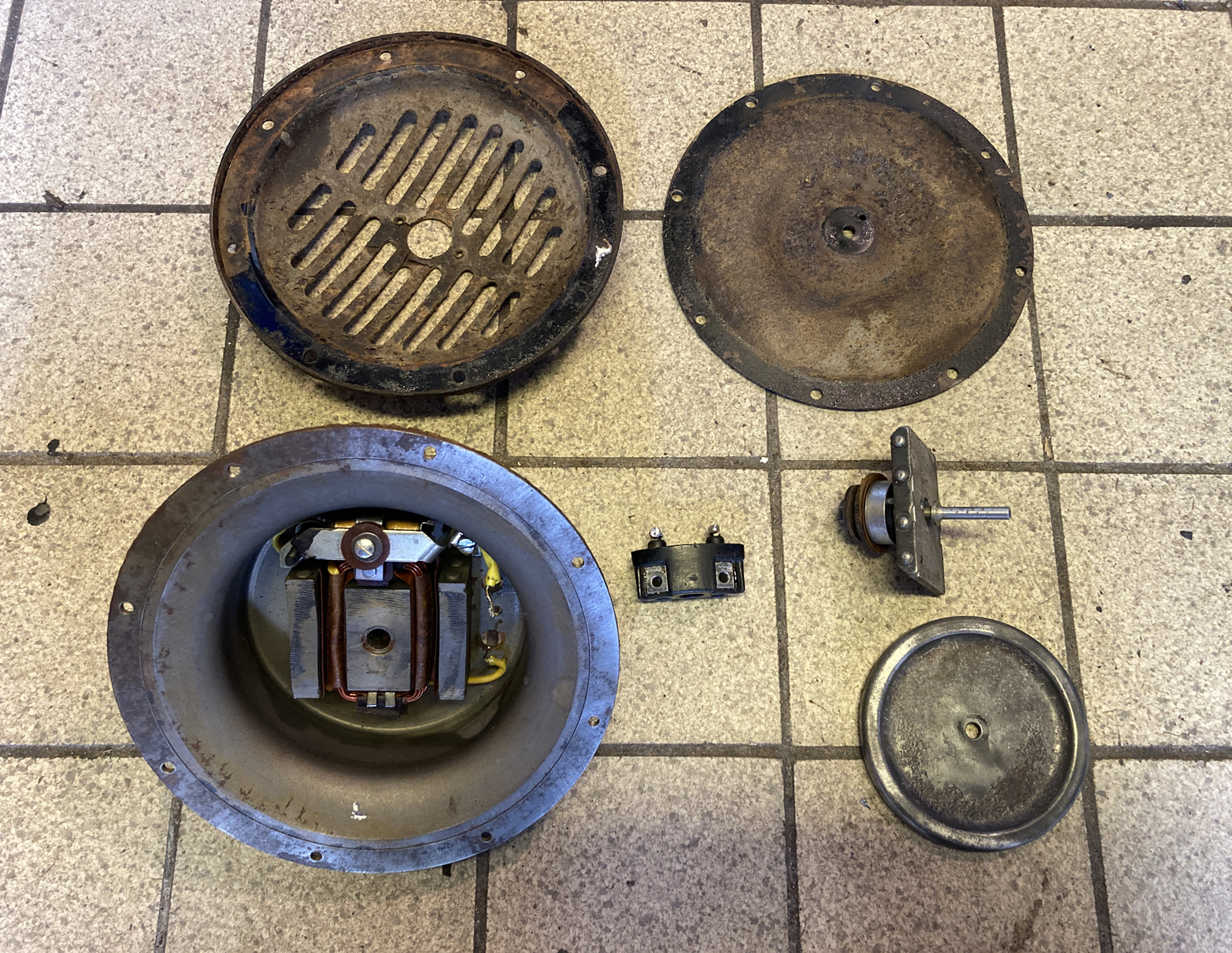

De var ganska murriga, men när jag skruvat isär dem så såg elektroniken bra ut så fukten hade inte kommit in där.

Post's attachments

IMG_3788.JPG, 808.22 kb, 1613 x 1210
IMG_3788.JPG 808.22 kb, 27 downloads since 2022-10-04

IMG_3789.JPG, 751.25 kb, 1417 x 1143
IMG_3789.JPG 751.25 kb, 28 downloads since 2022-10-04

IMG_3790.JPG, 881.44 kb, 1565 x 1210
IMG_3790.JPG 881.44 kb, 27 downloads since 2022-10-04

29

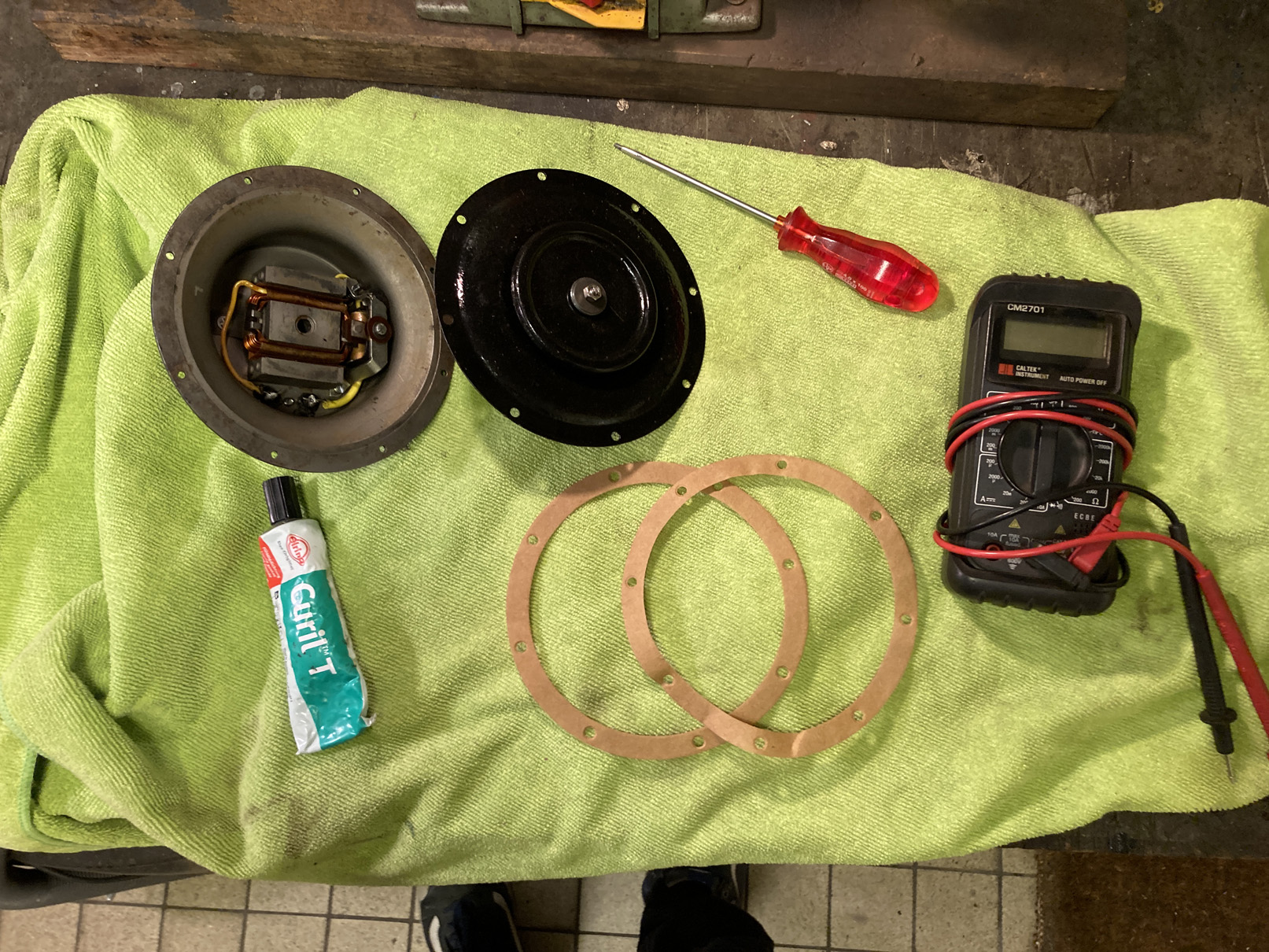

På grund av att rosten hade gått ganska hårt åt framsidorna så lackades de med en strukturlack efter blästring. Baksidorna blästrades enbart och målades med POR15. De gick inte att köra i ugnen med spolar och lödningar på plats.

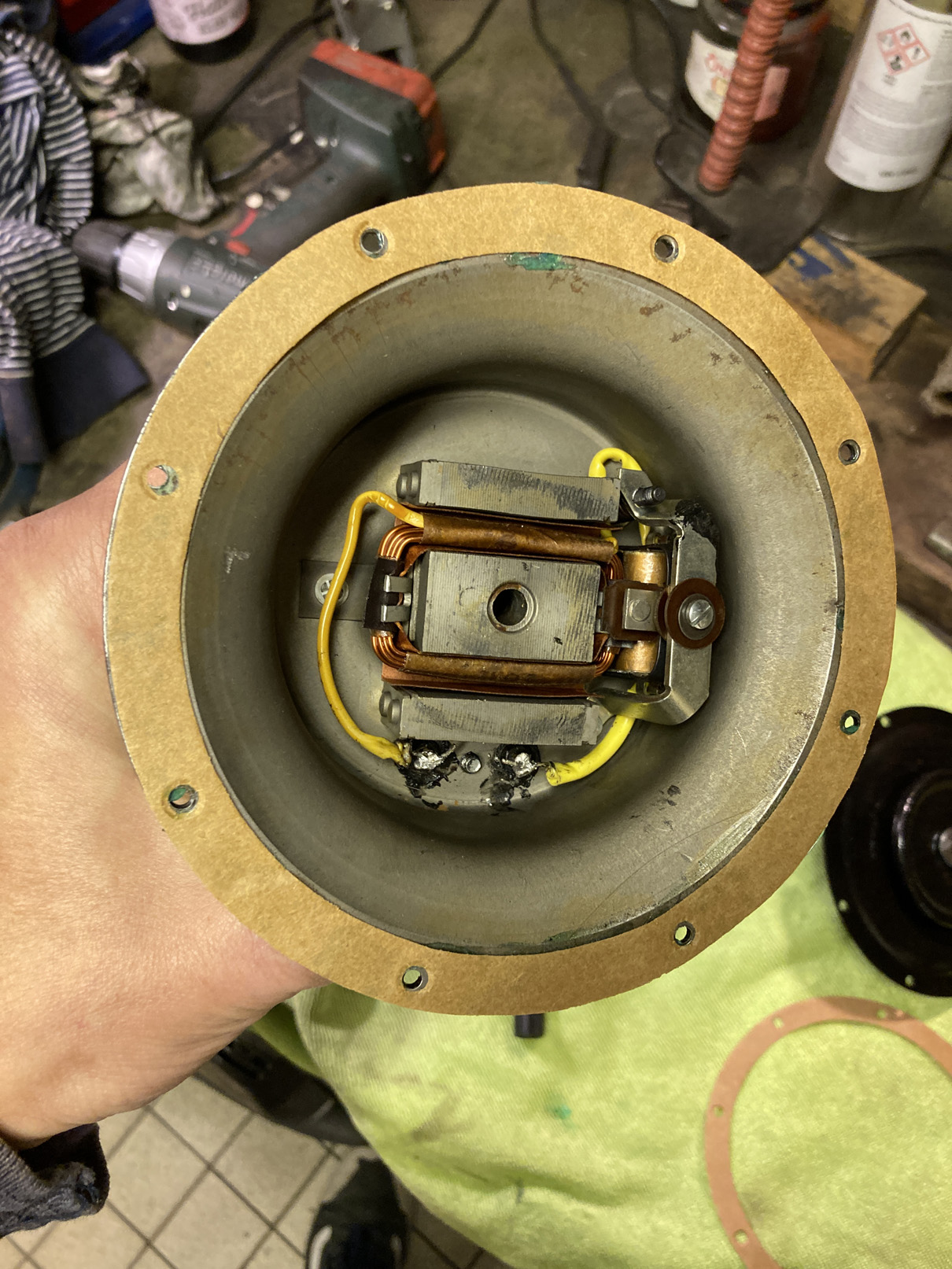

Jag fick lossa två lödningar för att ta bort kontakten på baksidan. Kollade över kontaktytorna vid "reläet".

Nya skruvar, packningar och emblem. Lade lite flytande packning mellan alla lager.

Post's attachments

IMG_3884.JPG, 703.05 kb, 1613 x 1210
IMG_3884.JPG 703.05 kb, 28 downloads since 2022-10-04

IMG_3885.JPG, 536.72 kb, 1210 x 1613
IMG_3885.JPG 536.72 kb, 28 downloads since 2022-10-04

30 Senaste redigerad av V-Dub (2022-10-04 08:11:20)

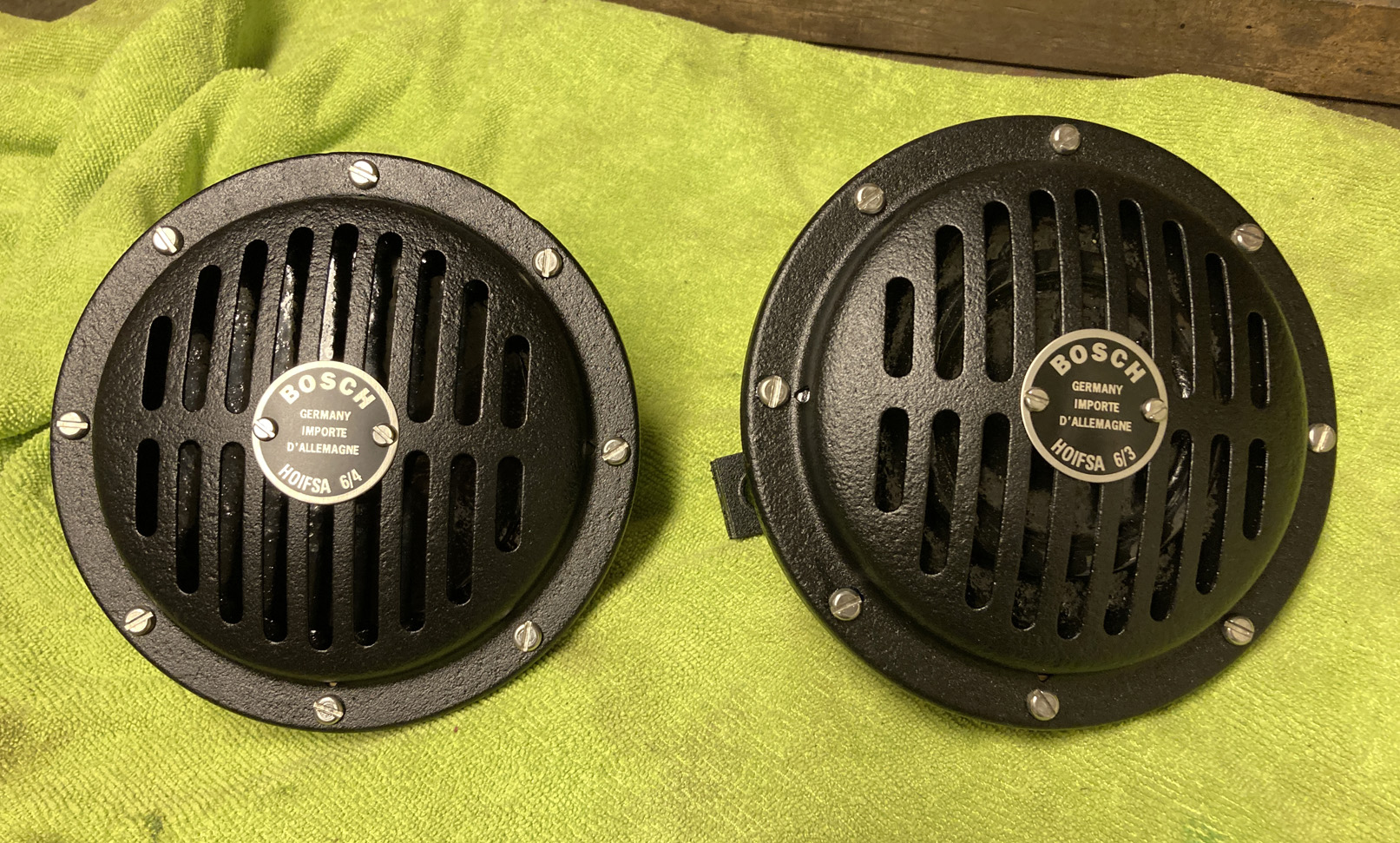

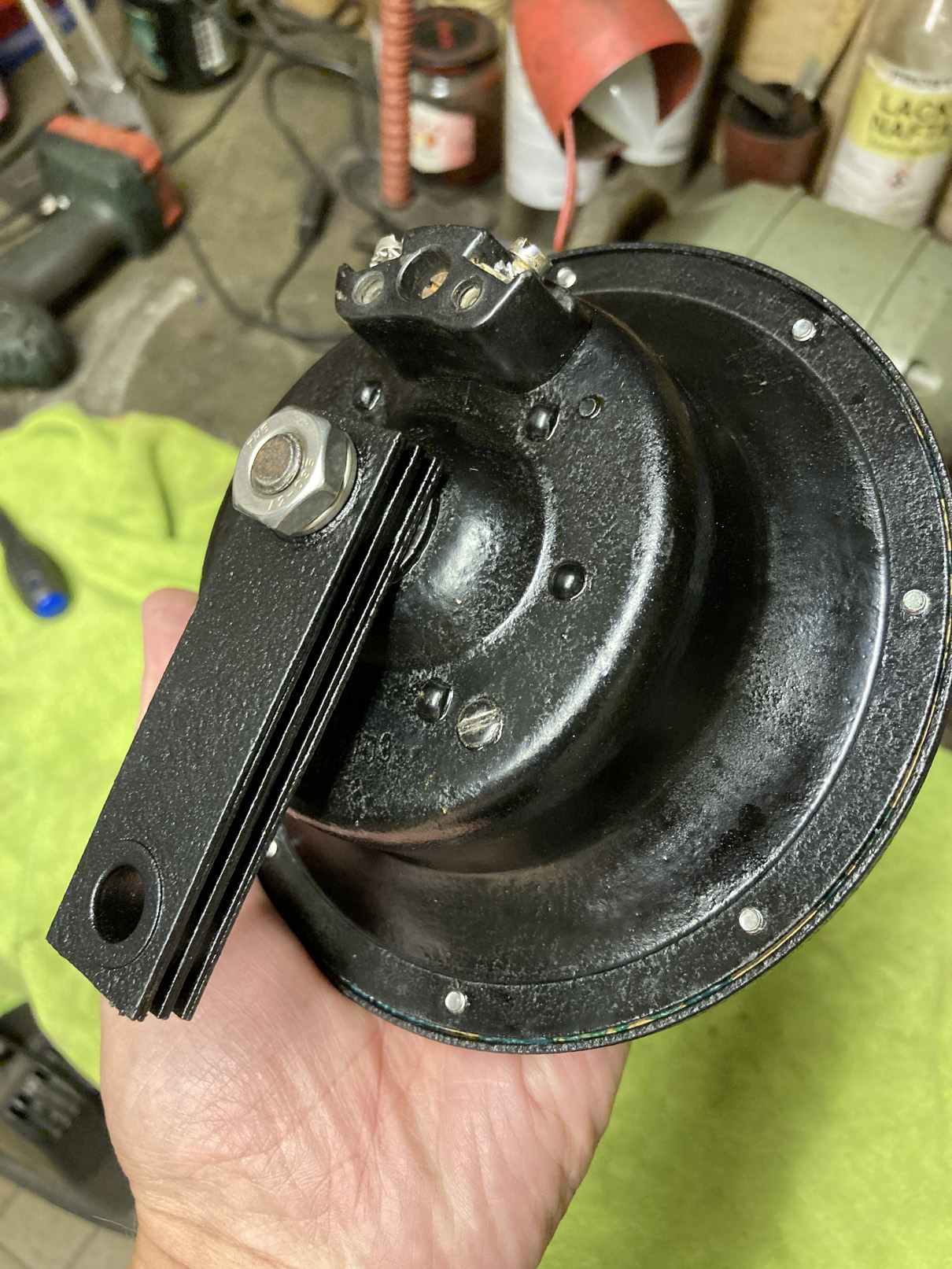

Så här blev det! Men signalhorn ska ju inte bara vara fina, de ska låta också!

På baksidan finns en justering där man ställer in "kontakten" så att det blir en jämn vibration. På framsidan bakom emblemet finns en justering där du kan justera "pitch". Nu låter de, det kan både jag och grannarna intyga!

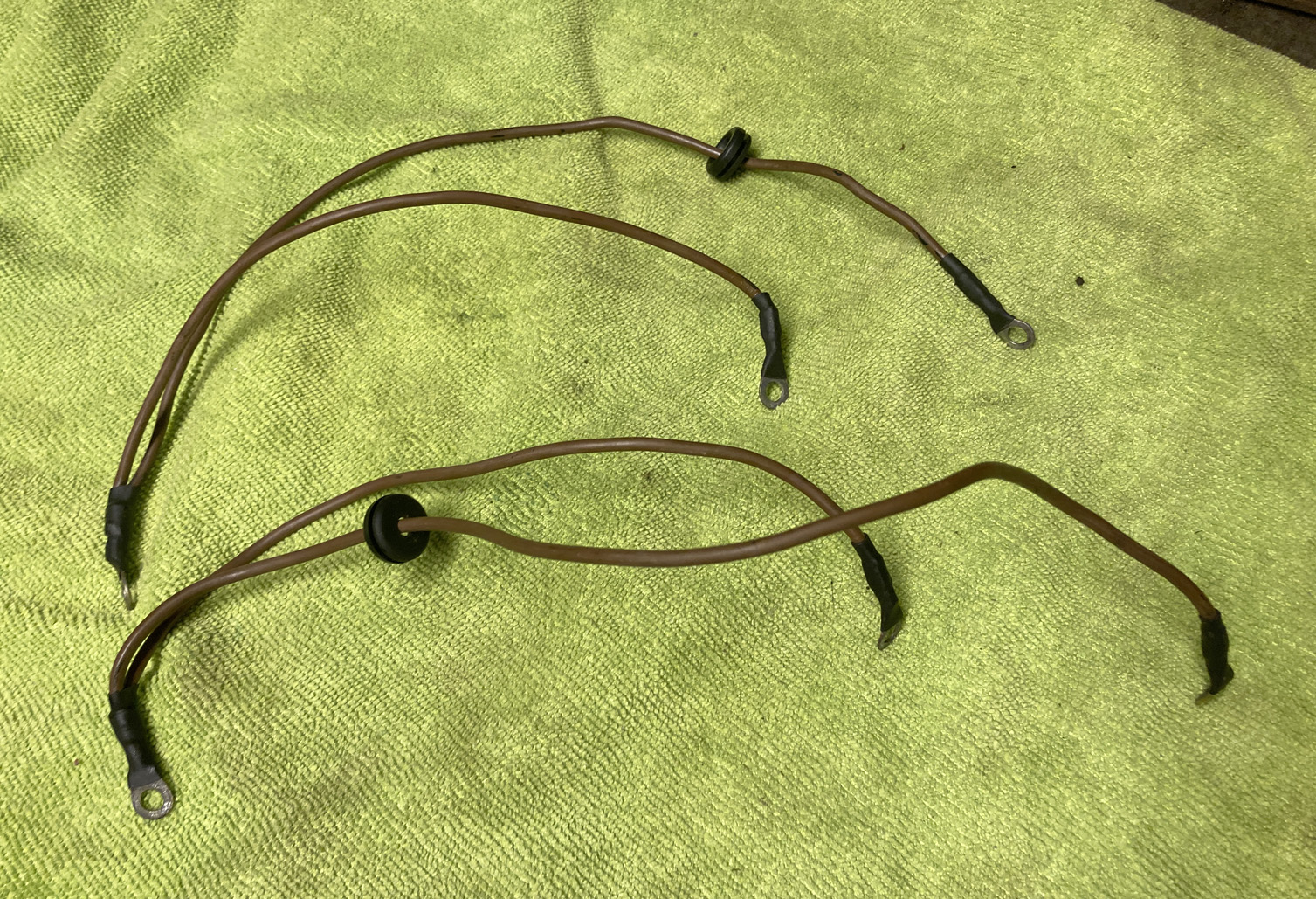

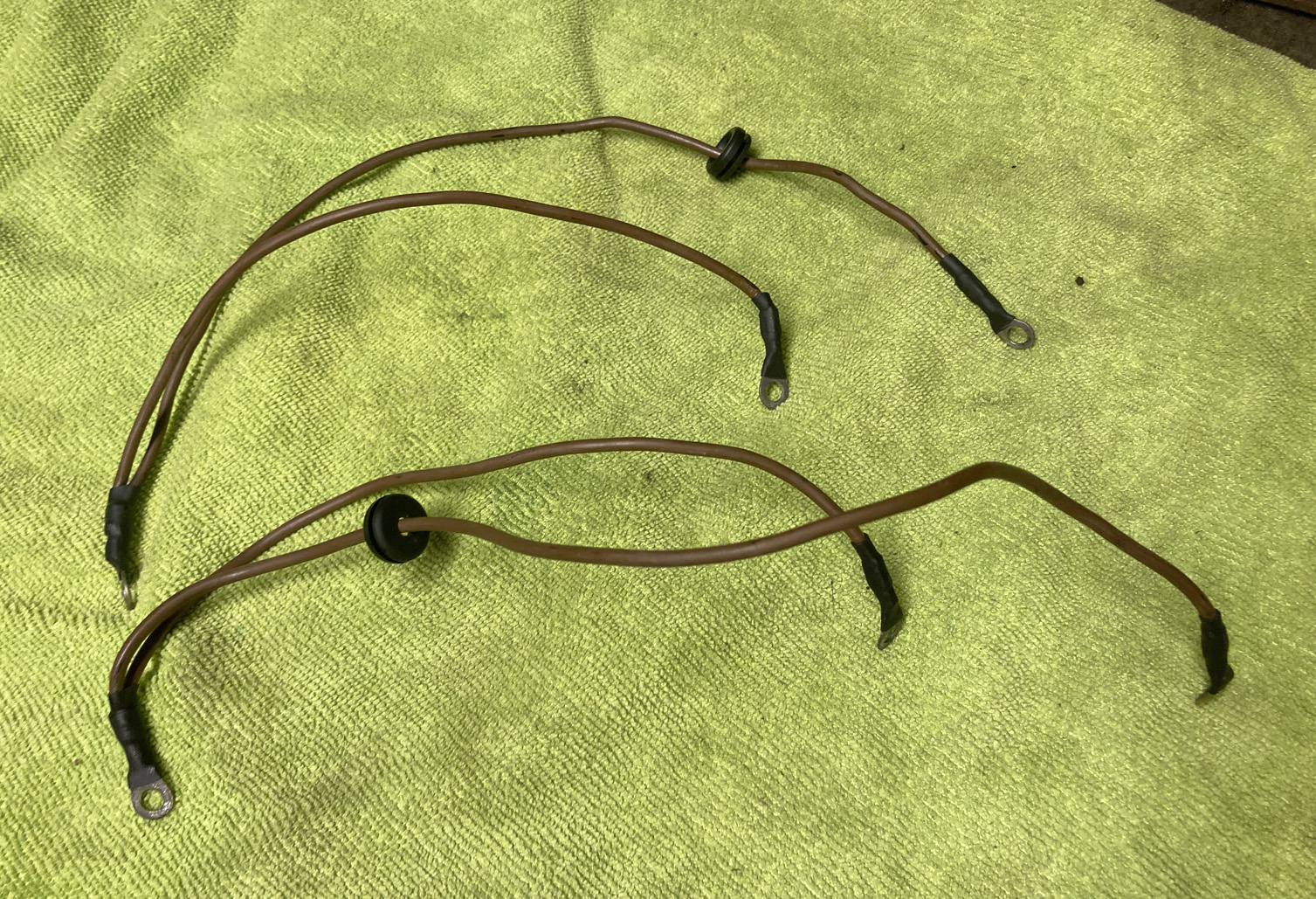

Även kablarna blev ok efter lite rengöring och krympslang.

Det var allt för denna gång! Nu kan jag lägga dessa på hyllan i väntan på montering.

//Jörgen

Post's attachments

IMG_3891.JPG, 663.62 kb, 1613 x 971
IMG_3891.JPG 663.62 kb, 28 downloads since 2022-10-04

IMG_3892.JPG, 573.35 kb, 1210 x 1613
IMG_3892.JPG 573.35 kb, 28 downloads since 2022-10-04

IMG_3893.JPG, 793.11 kb, 1507 x 1029
IMG_3893.JPG 793.11 kb, 27 downloads since 2022-10-04

31

ICQ/ay
Vad menar du med strukturfärg? ICQ/bn

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

32

michaelth skrev:

ICQ/ay
Vad menar du med strukturfärg? ICQ/bn

Hej!
En färg som inte blir helt slät.

//Jörgen

33

Jo det fattade jag.. ICQ/bu . men vad för färg detta är typ fabrikat... pulver ,våtlack.. spray  2 k ? Fabrikat...

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

34

michaelth skrev:

Jo det fattade jag.. ICQ/bu . men vad för färg detta är typ fabrikat... pulver ,våtlack.. spray  2 k ? Fabrikat...

Pulverlack. Vet ej fabrikat.

//Jörgen

35

Okey,! Alltid intresant hur man åstadkommer olika ytor för kommande projekt..
För vissa saker passar ju jättebra i blankt... och andra inte..

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

36

Hej Alla!

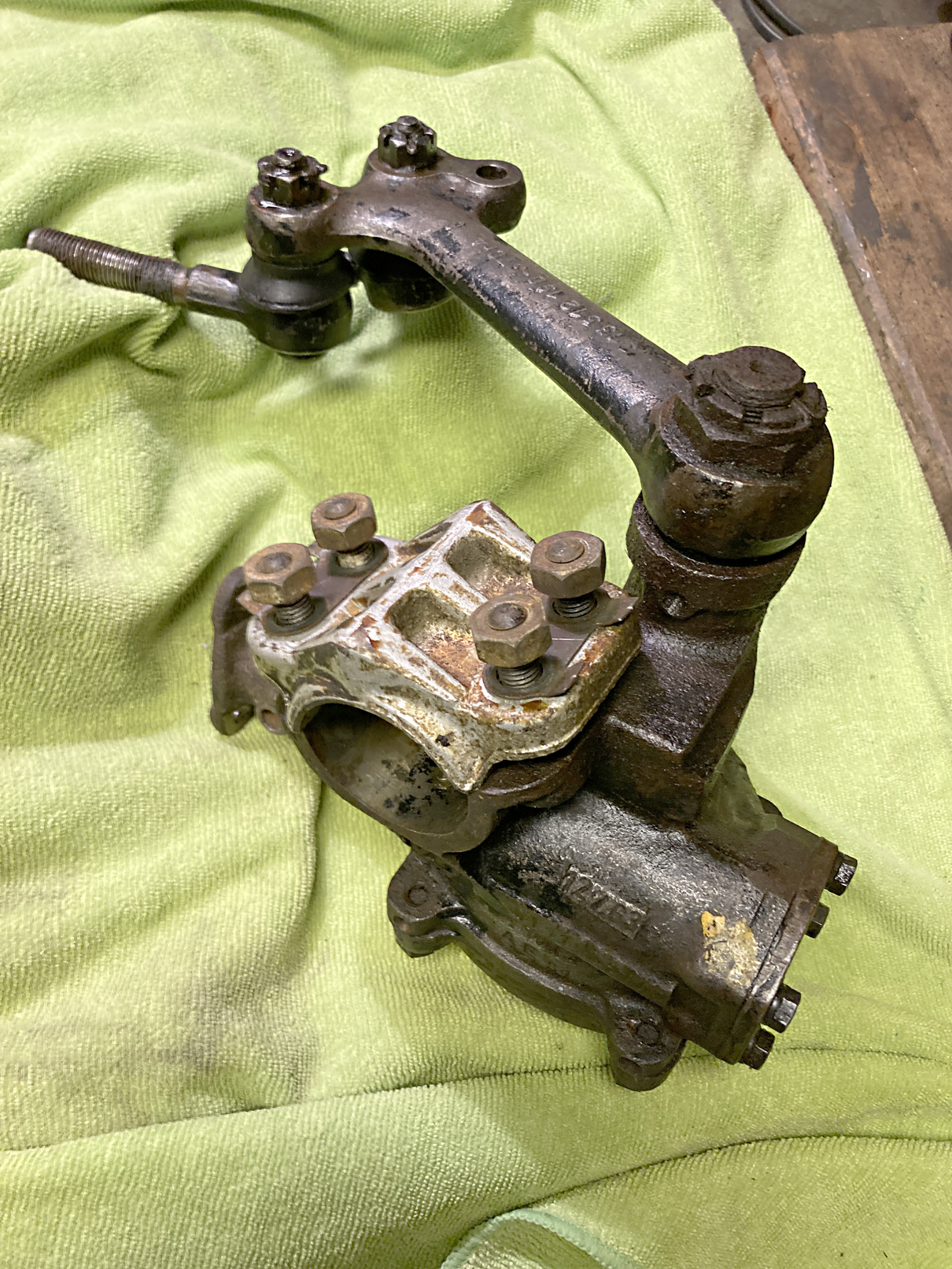

Nu var det dags att riva lite i styrväxeln. Den var tydligt glapp så isär med alltihop!

Post's attachments

IMG_3953.JPG, 697.91 kb, 1210 x 1613
IMG_3953.JPG 697.91 kb, 18 downloads since 2022-10-27

37

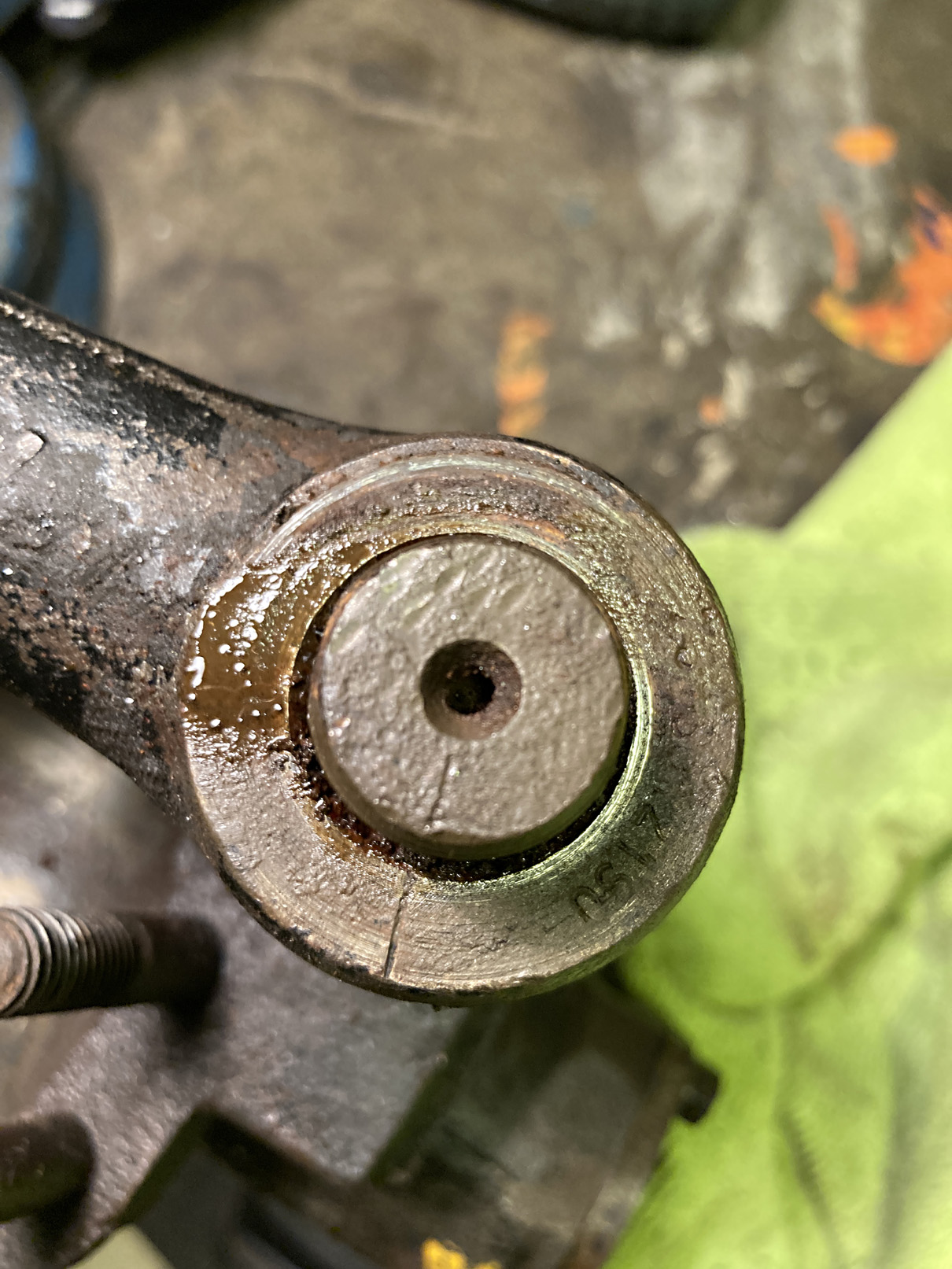

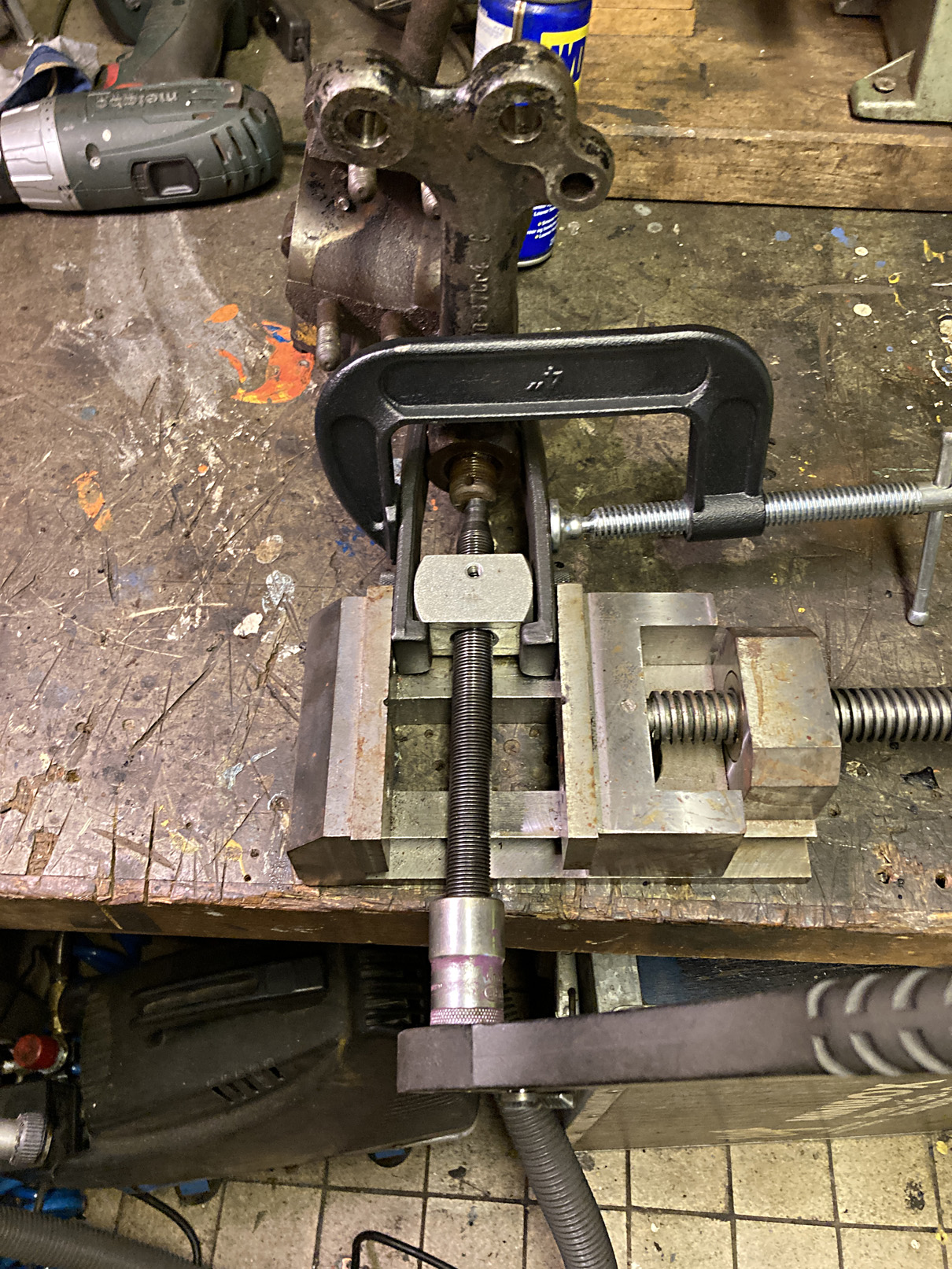

Allt gick ganska lätt att ta isär, förutom pitman armen. Den krävdes lite övertalning med en rigg av avdragare och skruvstycken. Värma och knacka. Så småningom så gav den med sig. Markeringen är viktig att bevara så att allt hamnar rätt vid montering.

Post's attachments

IMG_3955.JPG, 460.67 kb, 1210 x 1613
IMG_3955.JPG 460.67 kb, 17 downloads since 2022-10-27

IMG_3958.JPG, 746.17 kb, 1210 x 1613
IMG_3958.JPG 746.17 kb, 25 downloads since 2022-10-27

38 Senaste redigerad av V-Dub (2022-10-27 10:45:44)

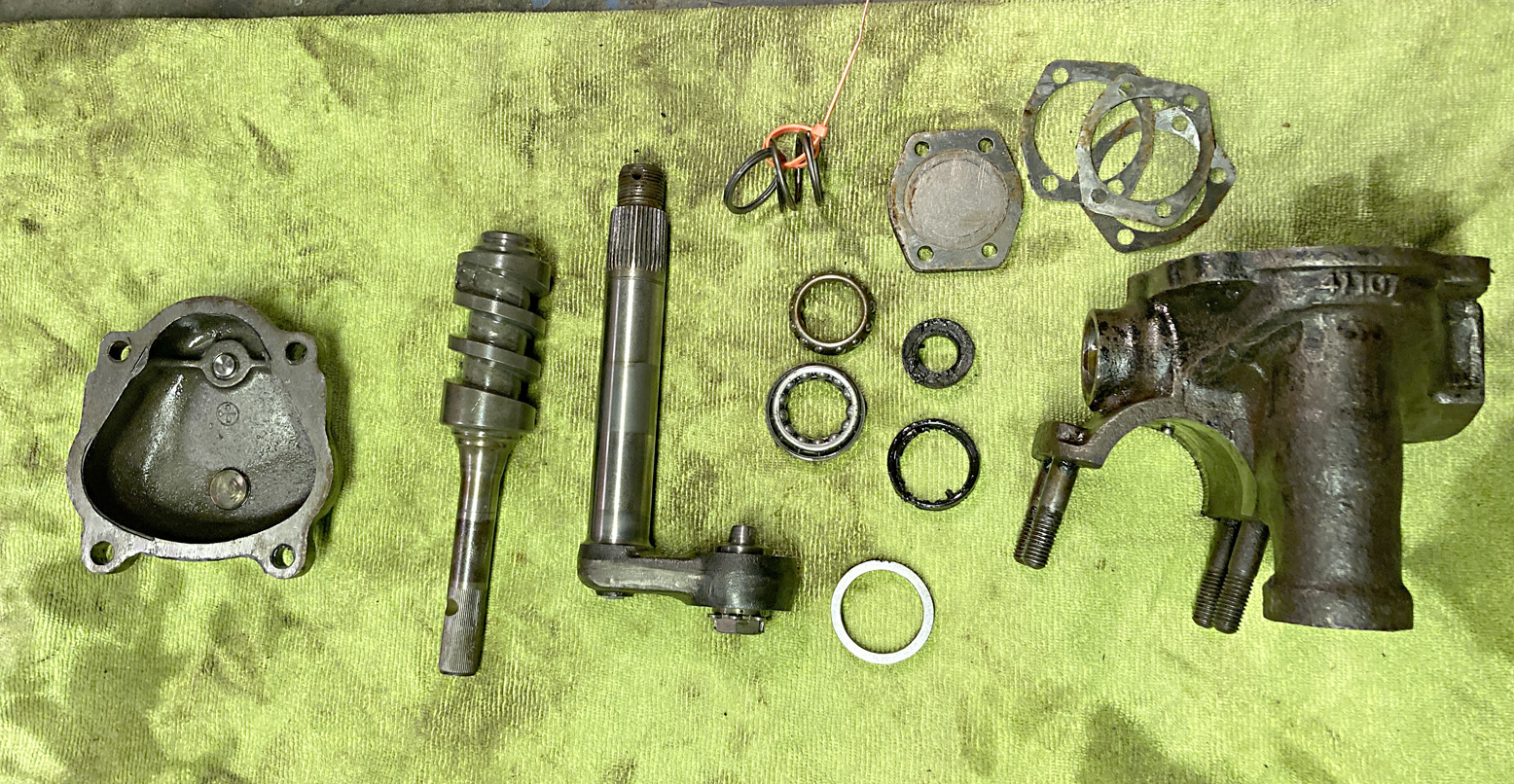

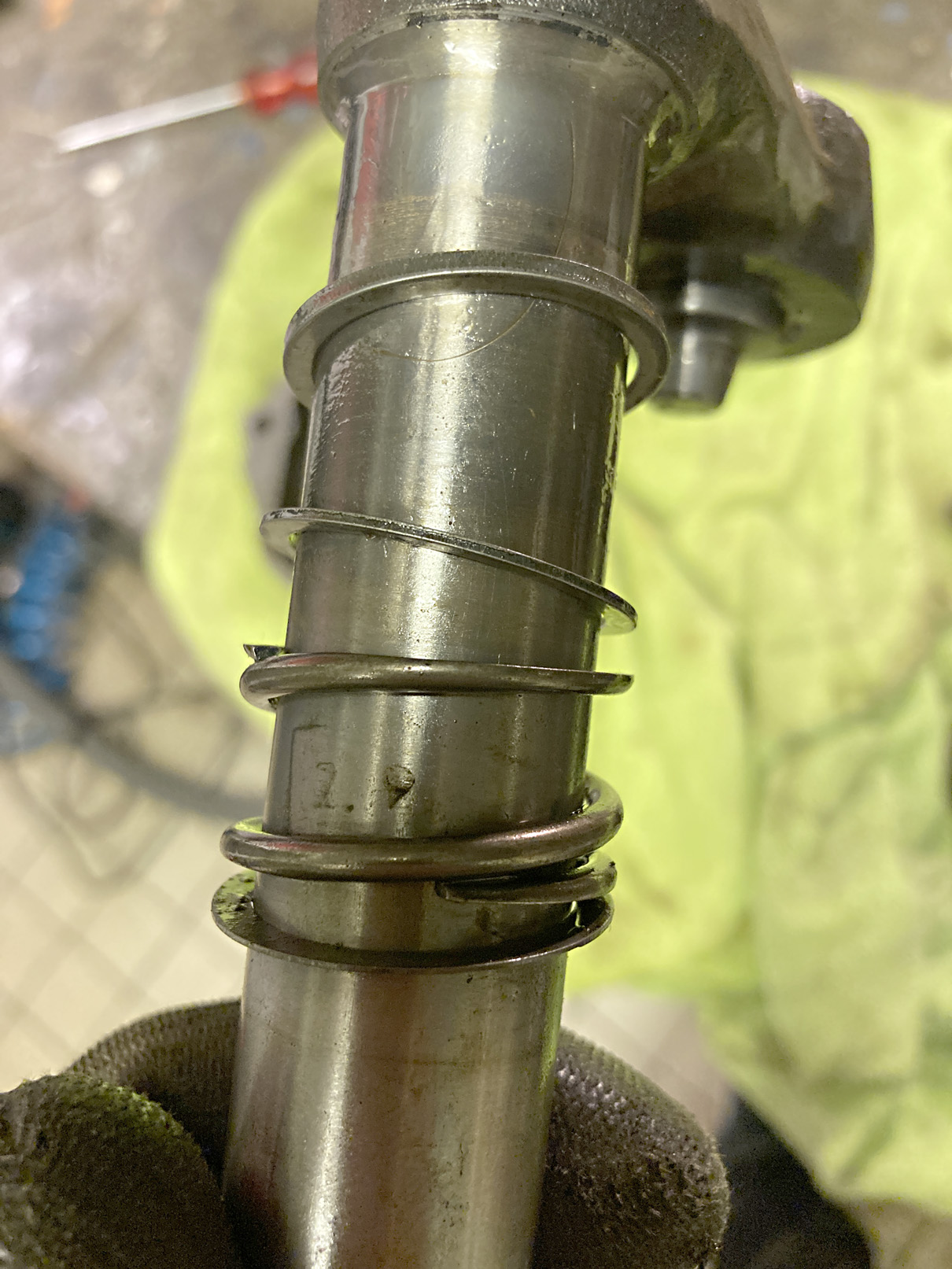

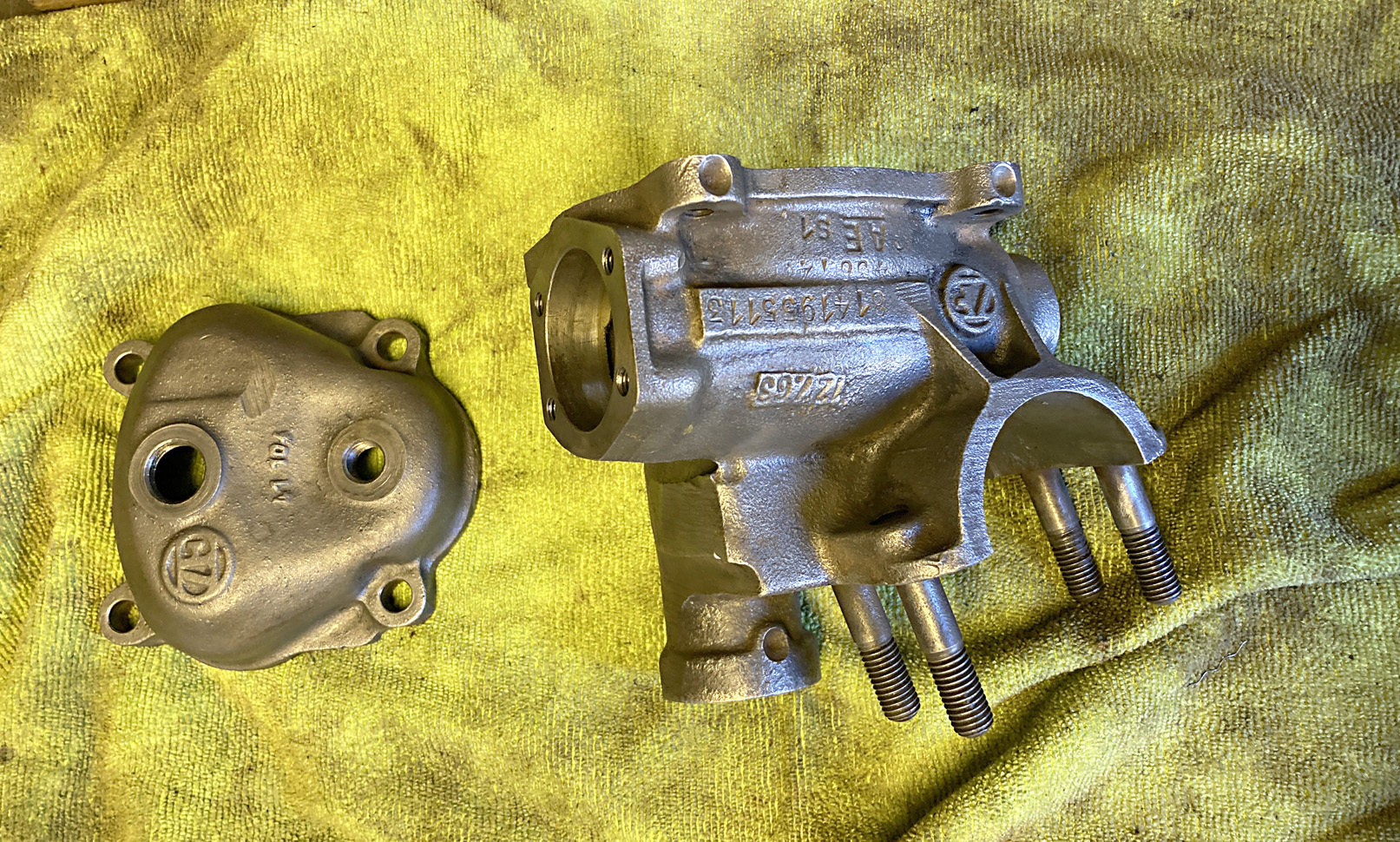

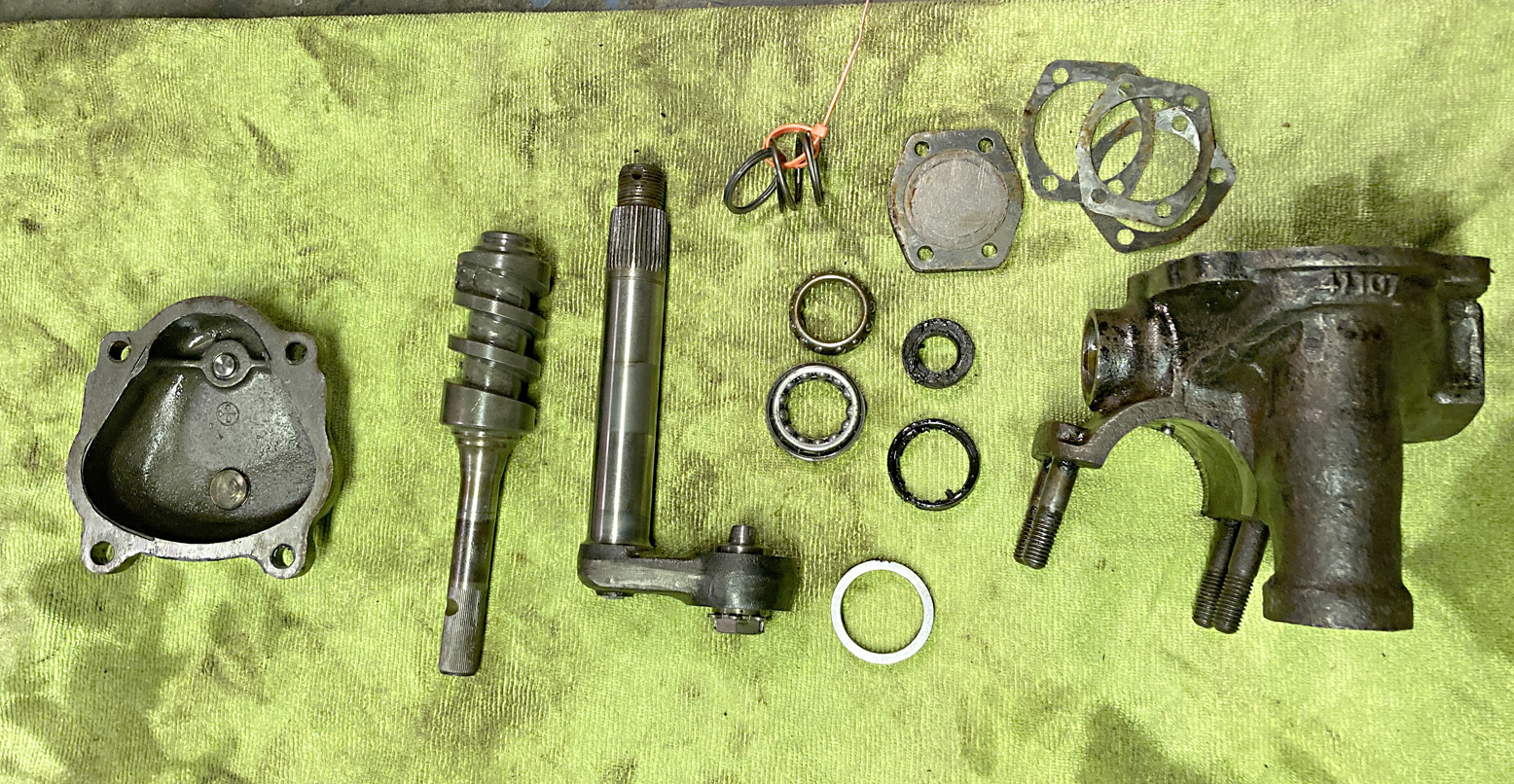

Detta är beståndsdelarna. Skruven är lagrad i båda ändar med kullager. Sedan sitter det shims vid själva locket för justering av pre-set. En packbox för varje utgående axel ersätts med nya. På själva styraxeln (där pitman armen sitter) finns en fjäder och tre olika tjocka shims där ordningen är noterad.

Post's attachments

IMG_3959.JPG, 432.03 kb, 1210 x 1613
IMG_3959.JPG 432.03 kb, 19 downloads since 2022-10-27

IMG_3960.JPG, 685.36 kb, 1556 x 806
IMG_3960.JPG 685.36 kb, 20 downloads since 2022-10-27

39 Senaste redigerad av V-Dub (2022-10-27 10:48:05)

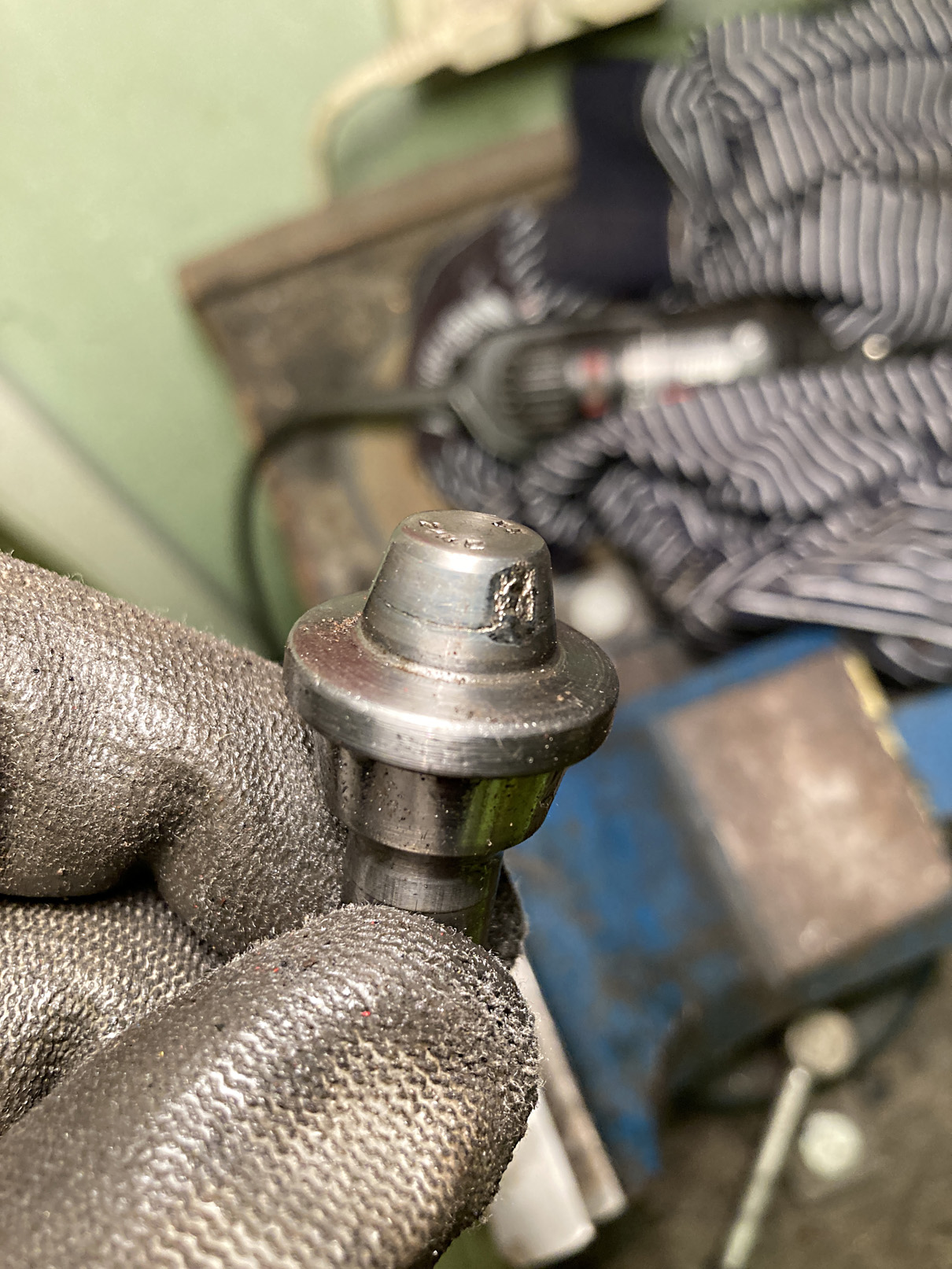

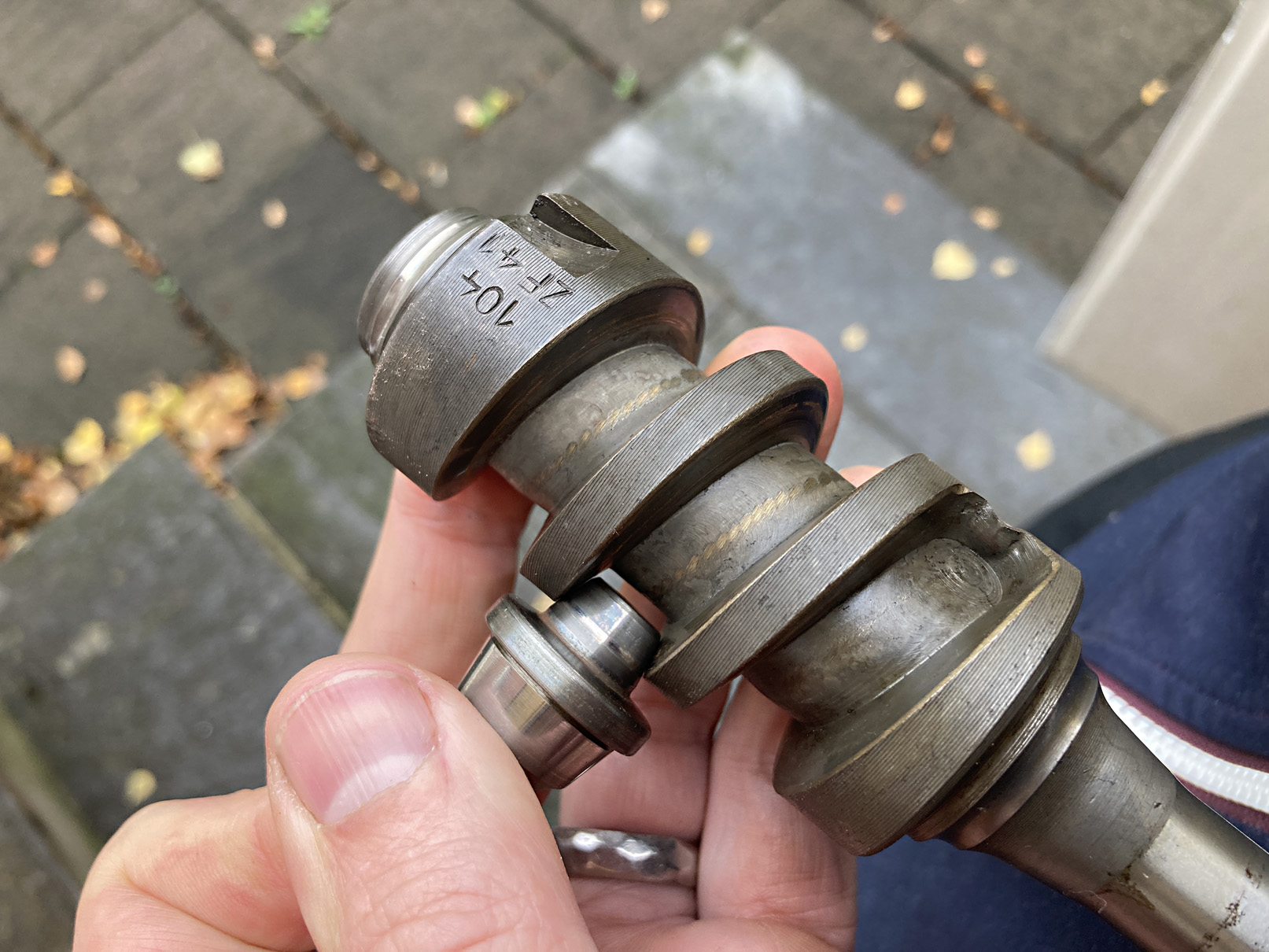

På styraxeln sitter en "peg" som löper i skruven. Den var tyvärr skadad. Ny är införskaffad. Skruven var ej skadad vad jag kunde se och känna. Peggen är lagrad med rullager och låses med en stjärnformad bricka. Den ska ha lite "lagom" motstånd a la hjullager som man får känna sig fram till. När jag tog isär så var den alltför tight. Den verkar ha fastnat i ett läge och orsakat skadan.

På det stora "locket" så sitter en plugg för påfyllning av olja samt den "ökända" justeringsskruven där man justerar hur hårt peggen ska anlägga skruven. Här försöker många att tighta till slappa styrboxar med varierande resultat.

Det är flera millimeter mellan peggens topp och skruvens bott så anläggningsytan är enbart på sidorna.

Post's attachments

IMG_3961.JPG, 969.17 kb, 1613 x 1193
IMG_3961.JPG 969.17 kb, 24 downloads since 2022-10-27

IMG_3962.JPG, 516.65 kb, 1210 x 1613
IMG_3962.JPG 516.65 kb, 19 downloads since 2022-10-27

IMG_4002.JPG, 428.39 kb, 1613 x 1210
IMG_4002.JPG 428.39 kb, 16 downloads since 2022-10-27

40

Sedan rengöring av allt med roterande borste och brake cleaner.

Nu har jag fått delar för att montera ihop styrväxeln. Återkommer snart!

Allt gott,
Jörgen

Post's attachments

IMG_3973.JPG, 909.55 kb, 1613 x 970
IMG_3973.JPG 909.55 kb, 16 downloads since 2022-10-27

41

Hej igen...

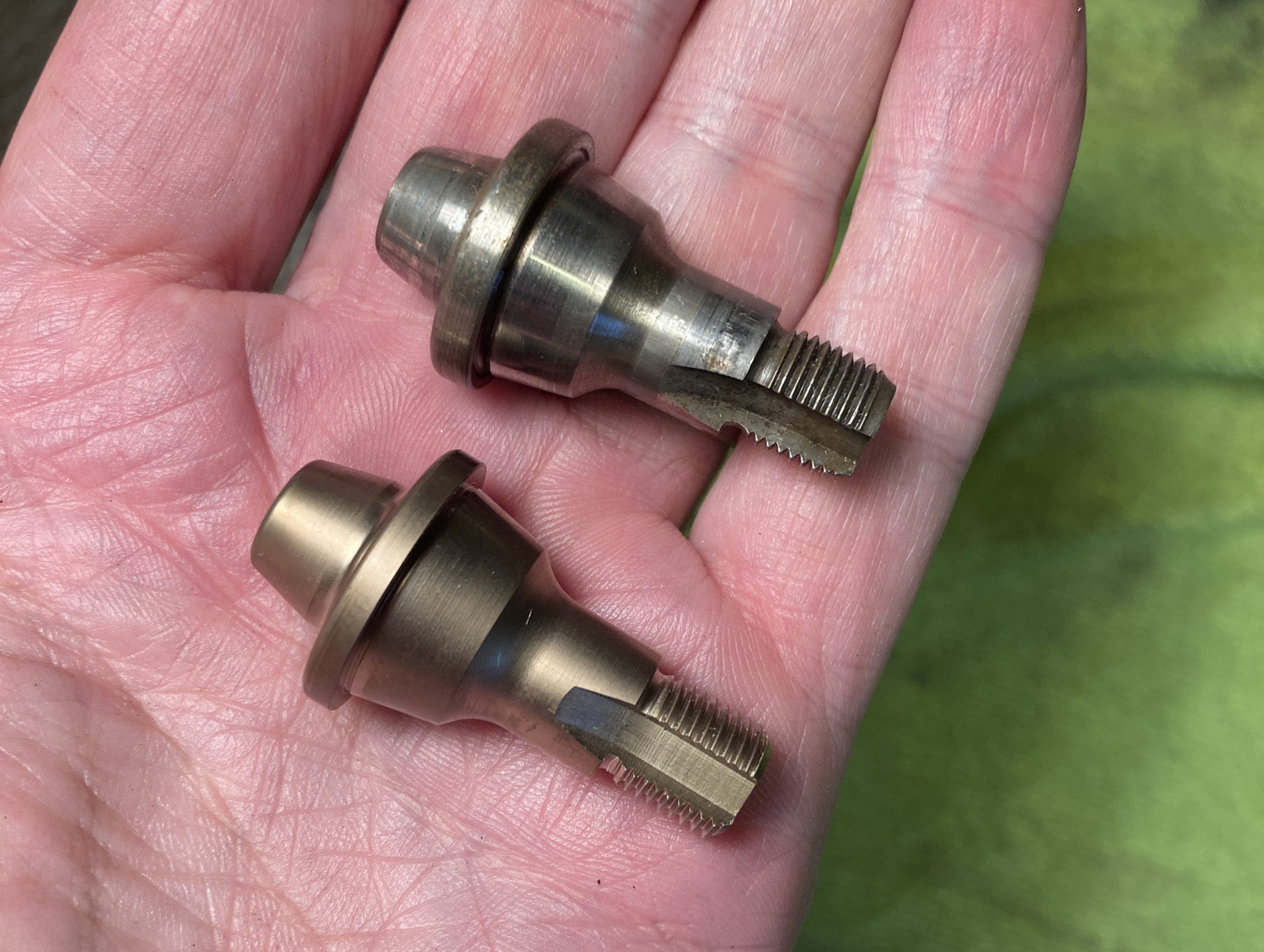

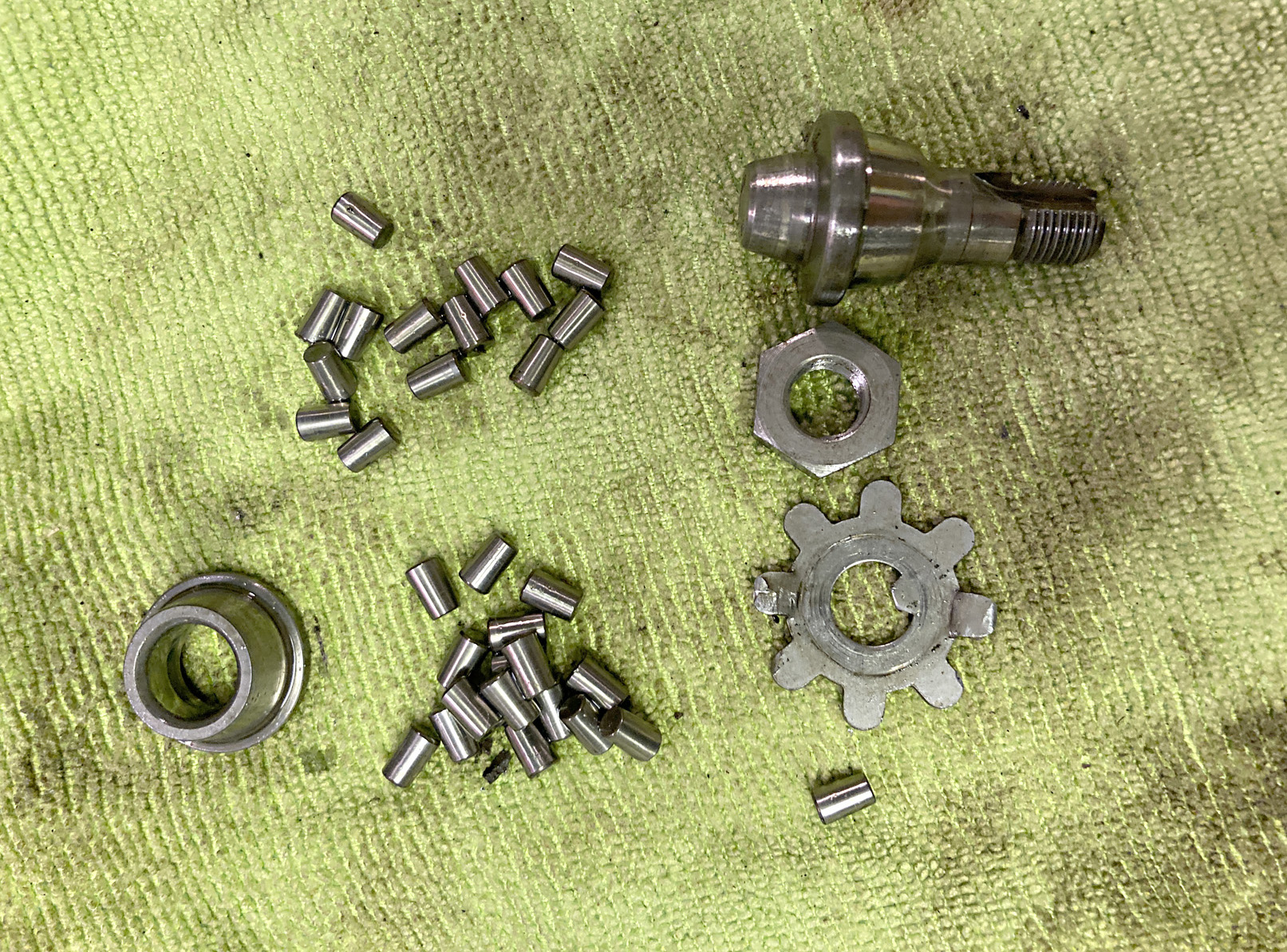

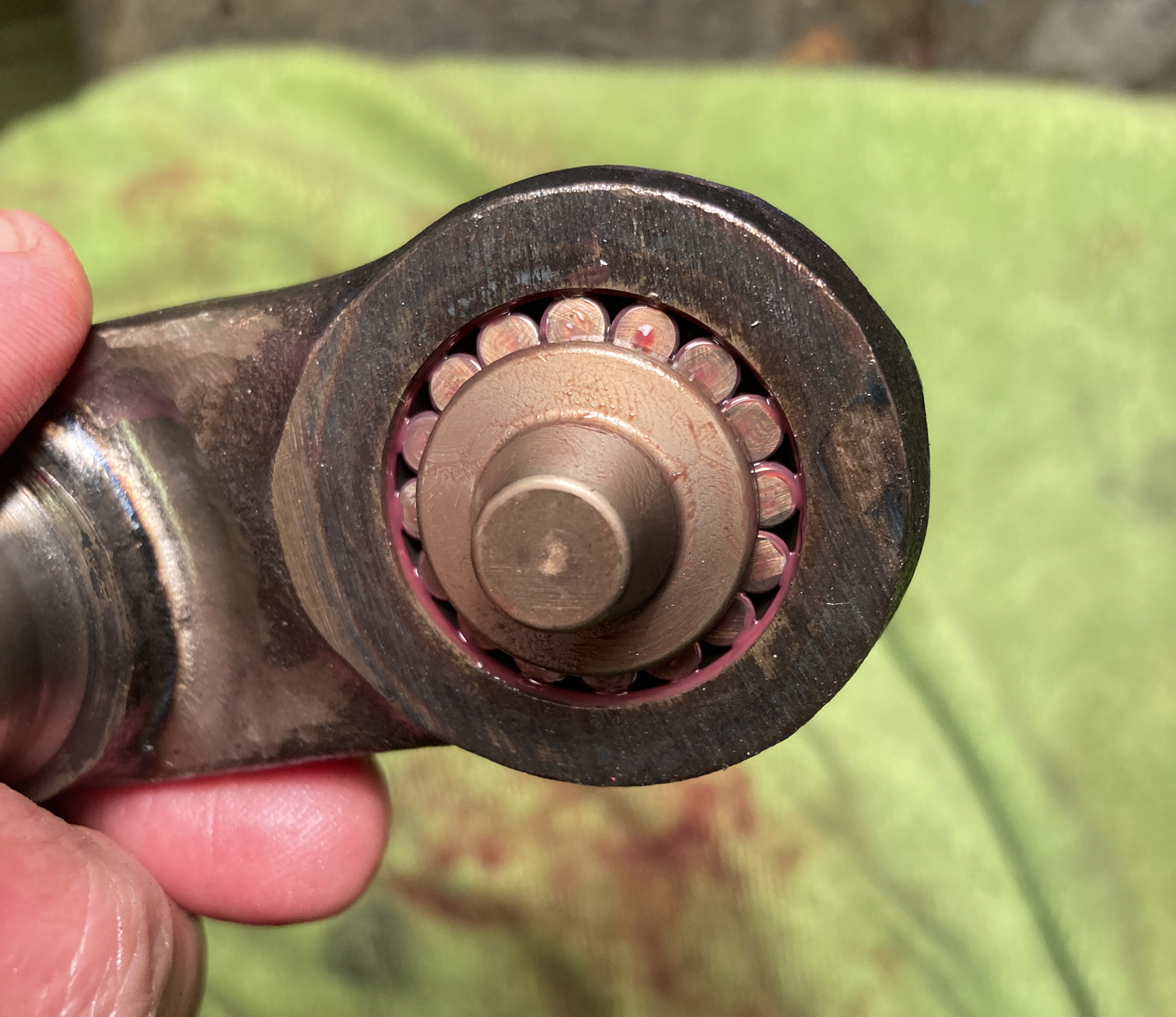

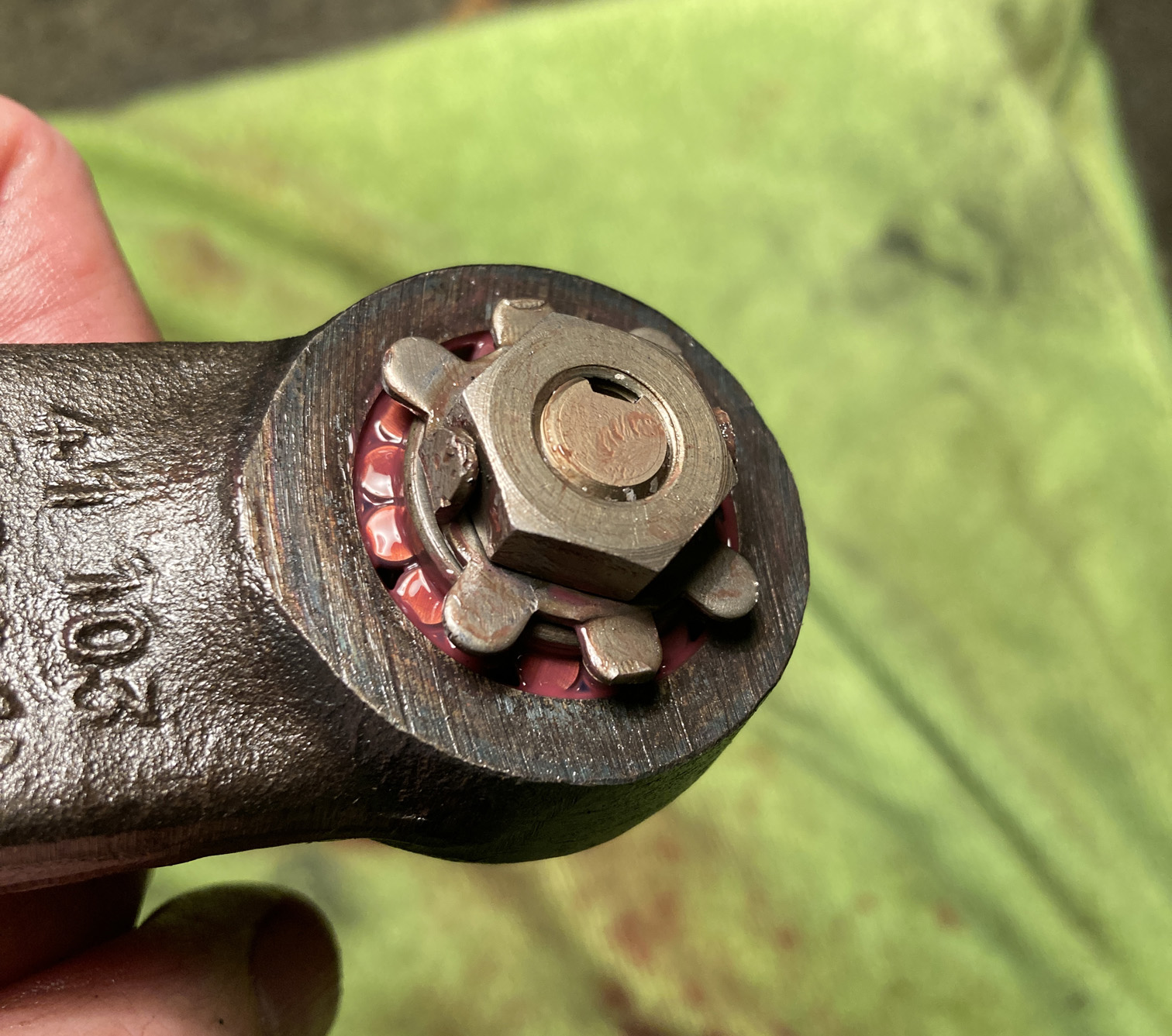

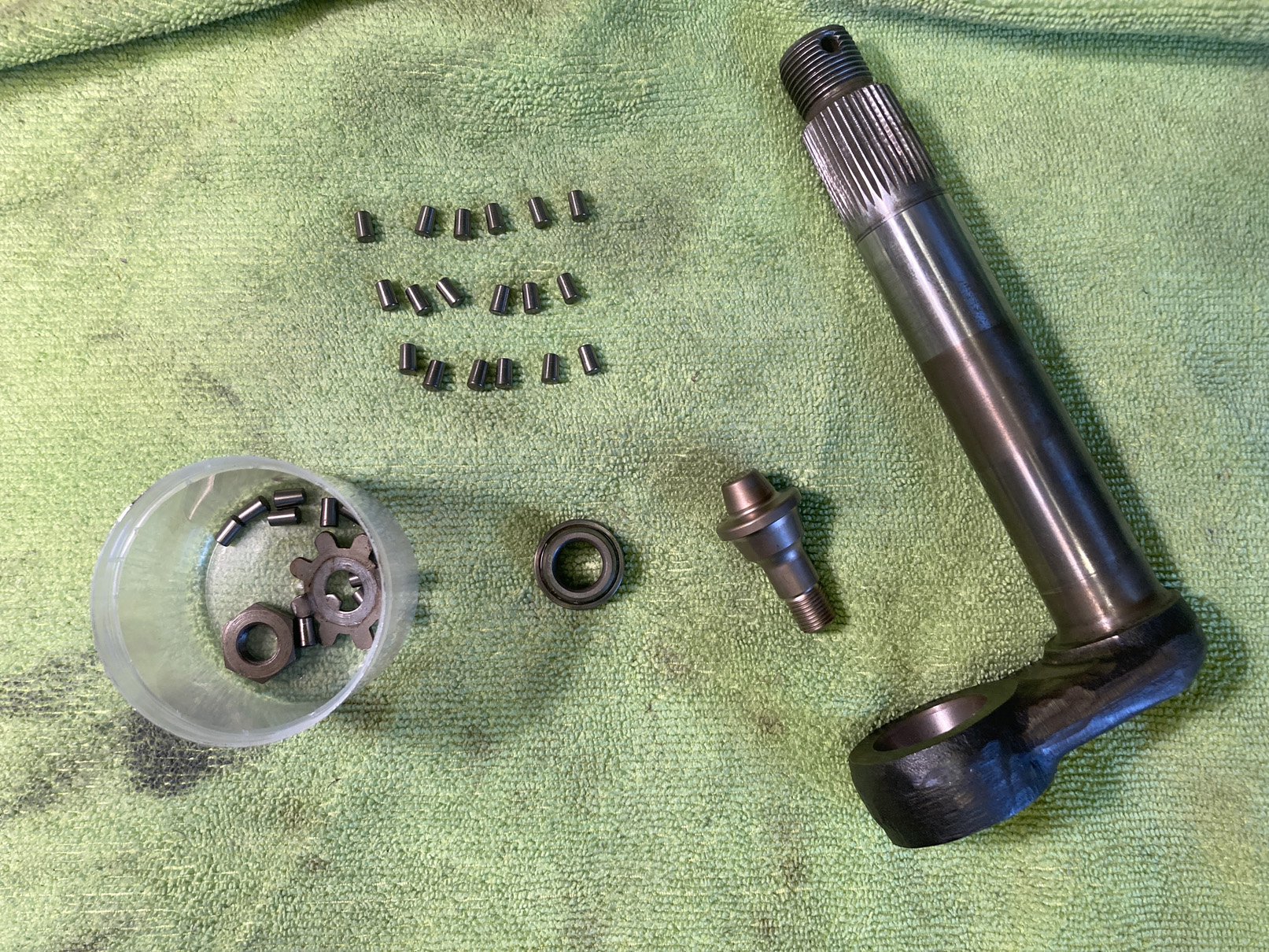

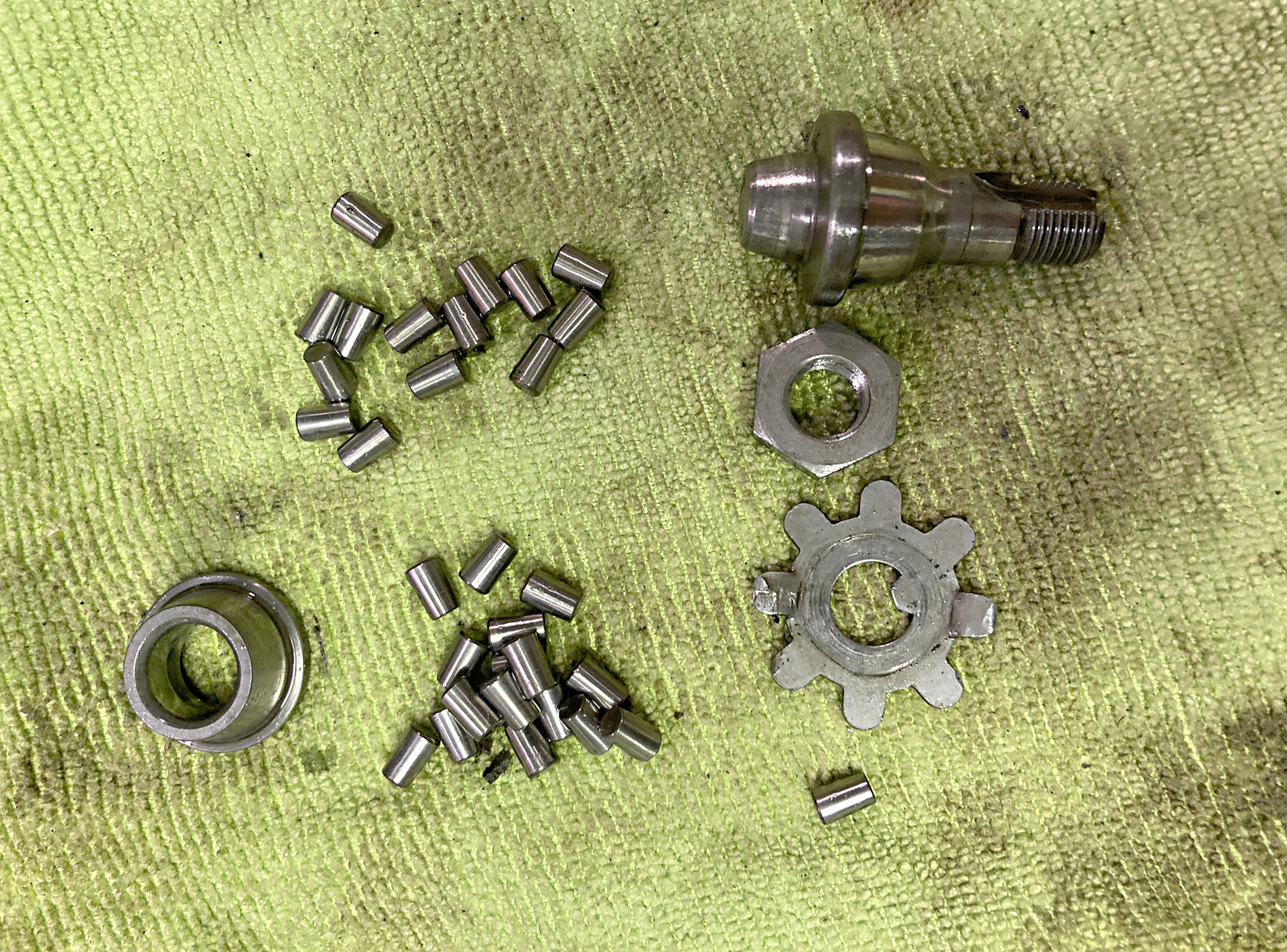

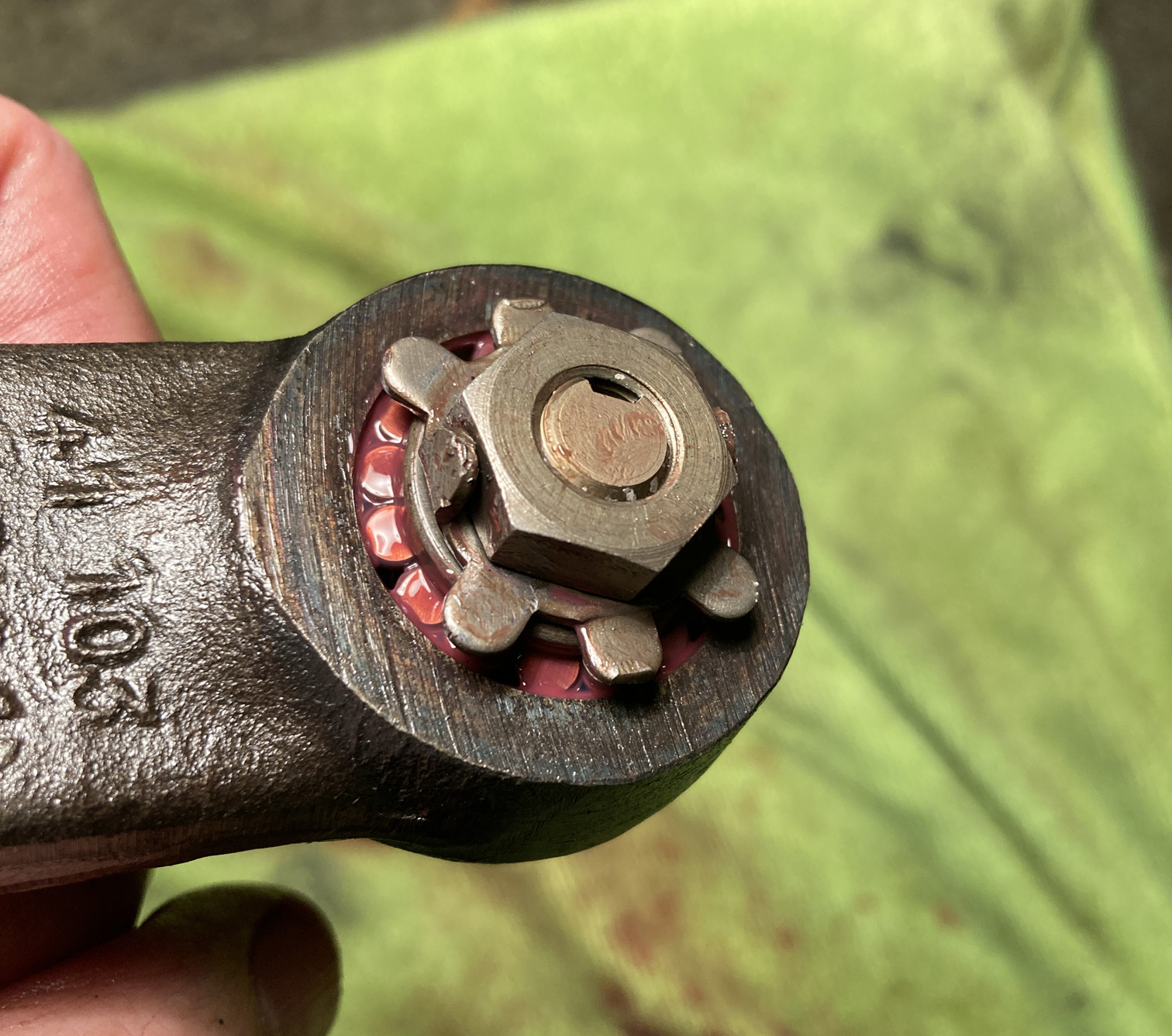

Nu har jag satt på den nya styr-peggen på armen. Det var ju ett antal rullar som skulle på plats. De är lite koniska och ska monteras med stora diametern "utåt". Använde monteringspasta för att hålla dem på plats. Om det var pilligt? Ja!

Till slut var allt på plats och jag kunde justera så att den rullade lätt utan att glappa.

//Jörgen

Post's attachments

IMG_4004.JPG, 579.28 kb, 1814 x 1366
IMG_4004.JPG 579.28 kb, 20 downloads since 2022-10-27

IMG_4005.JPG, 966.96 kb, 1613 x 1210
IMG_4005.JPG 966.96 kb, 17 downloads since 2022-10-27

IMG_4006.JPG, 397.58 kb, 1512 x 1308
IMG_4006.JPG 397.58 kb, 20 downloads since 2022-10-27

IMG_4007.JPG, 498.12 kb, 1512 x 1337
IMG_4007.JPG 498.12 kb, 20 downloads since 2022-10-27

42

skön känsla när man förbättrat något  ICQ/bs

If one does not fail at times, then one has not challenged himself.

Early Bay 71a "Polisbussen",  Bubbla 61a,  Bubbla 62a ratlook R.I.P

43

Bra jobbat.
Alltid skönt när man hittat ett fel.

"ljushuvud"

44

Intressant med den rulllagrade tappen... är det så även i en vw snäcka?? ICQ/bn
Blir bra detta!!

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

45

Nyttig läsning för mig som aldrig plockat isär en ZF. Tack!

46 Senaste redigerad av V-Dub (2022-11-03 10:18:38)

Hej igen!
Var tog jag vägen tänkte ni? Jo, jag stötte på lite problem...

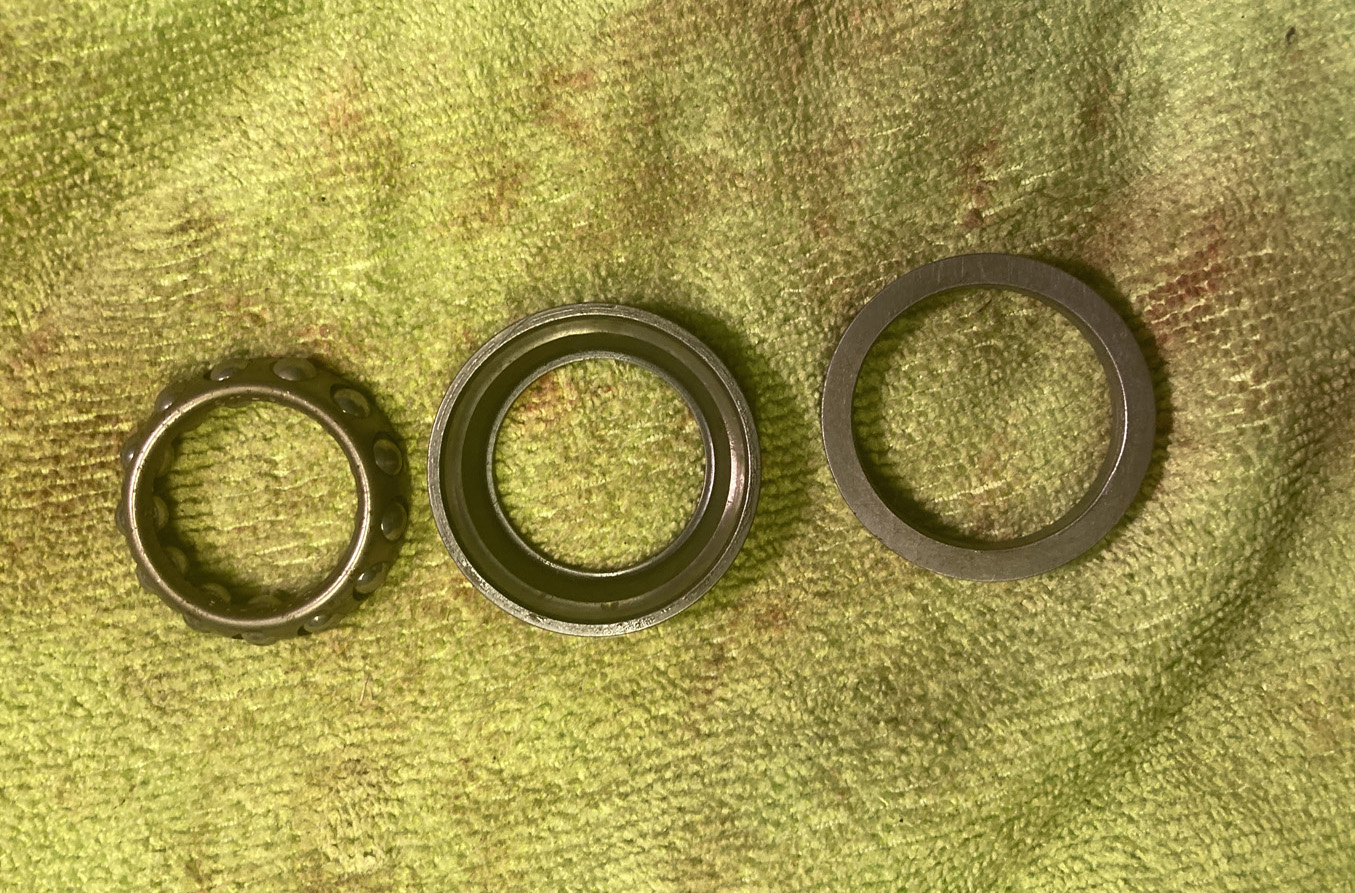

Skruven är lagrad i båda ändarna. I ena ändan så är det en lös lagerbana och en spacer.

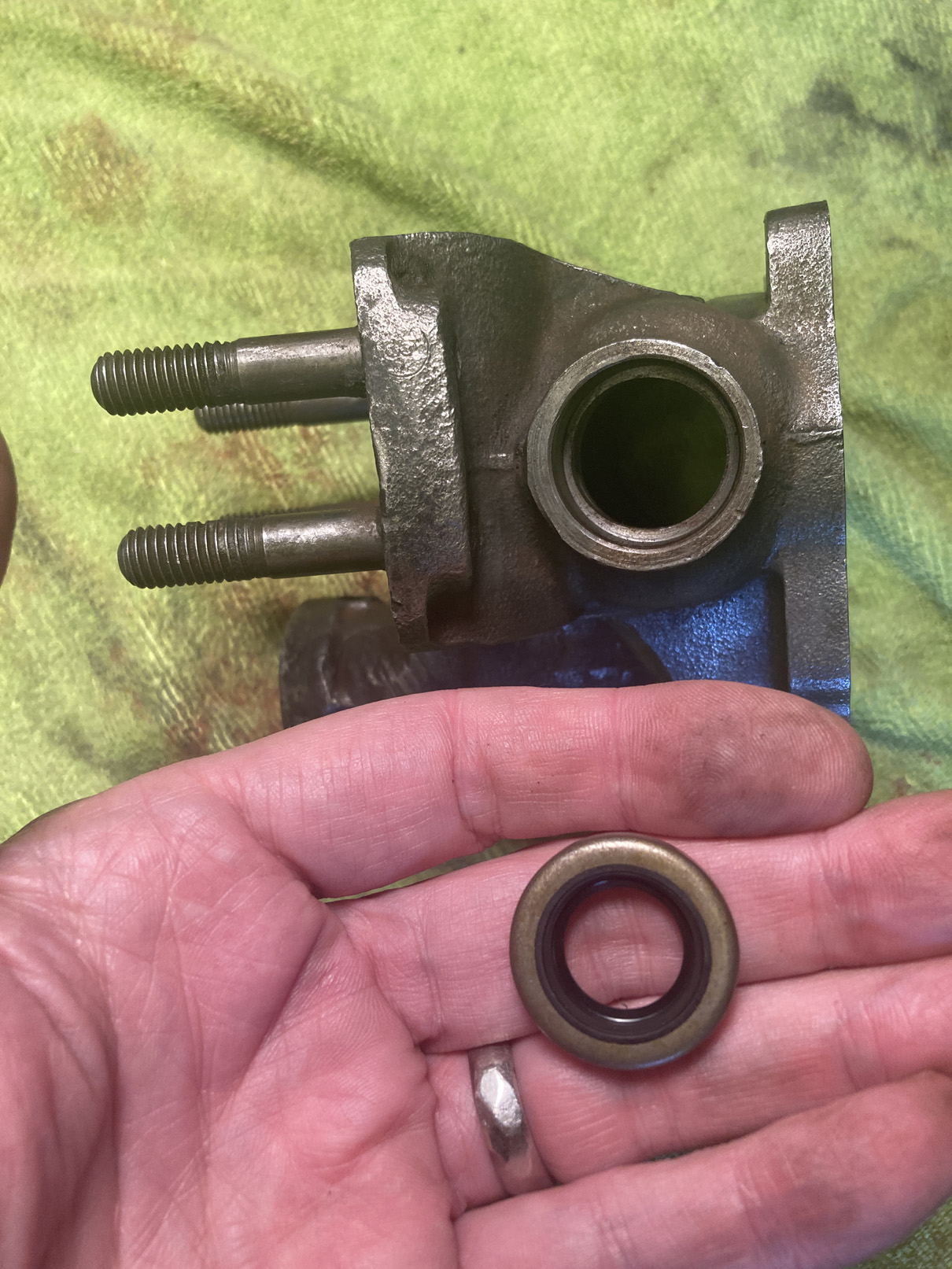

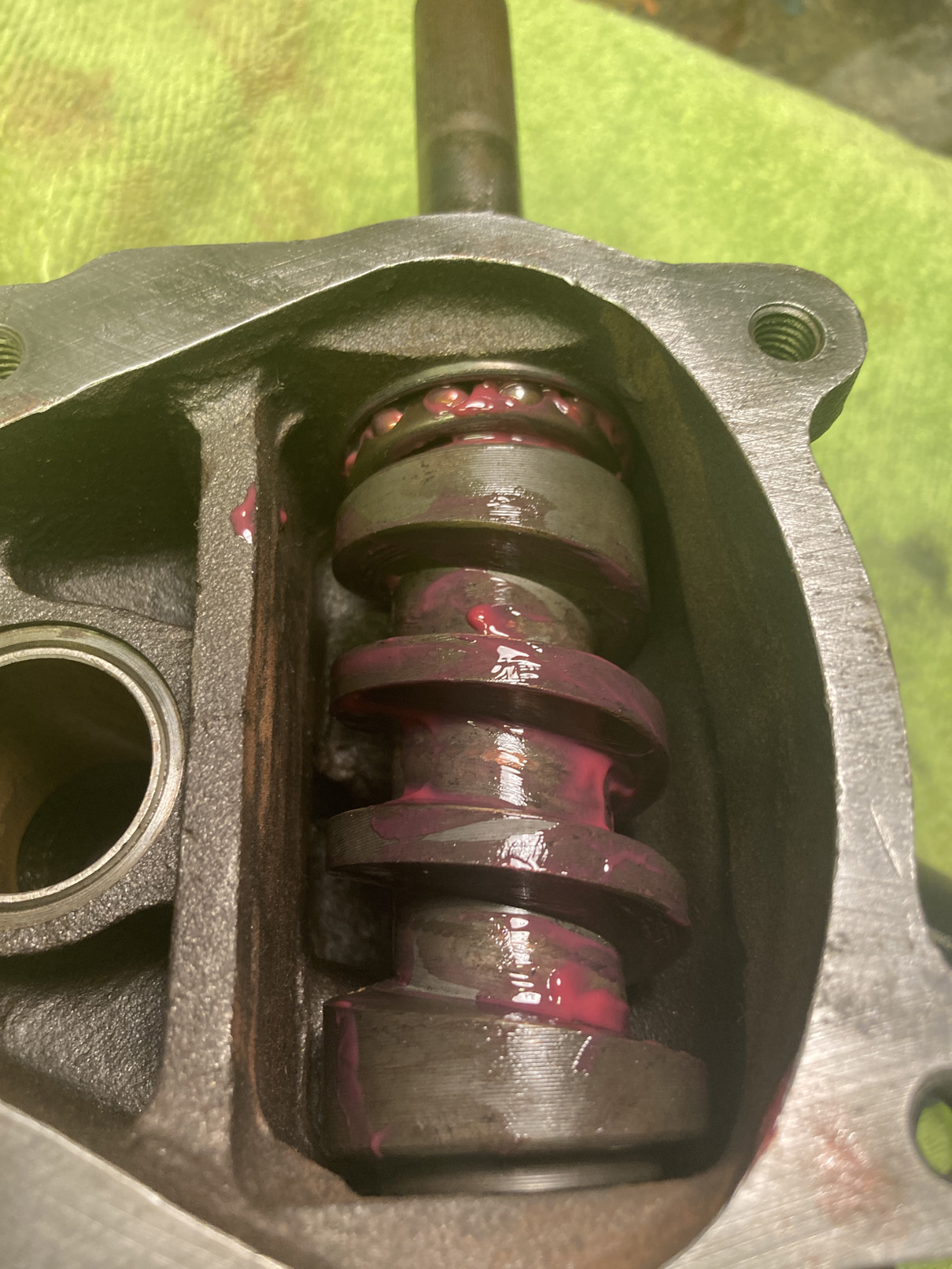

Först i med ny packbox. Sedan lagret och skruven...

Så långt allt väl.

Post's attachments

IMG_4017.JPG, 486.02 kb, 1210 x 1613
IMG_4017.JPG 486.02 kb, 20 downloads since 2022-11-03

IMG_4018.JPG, 459.3 kb, 1210 x 1613
IMG_4018.JPG 459.3 kb, 20 downloads since 2022-11-03

47

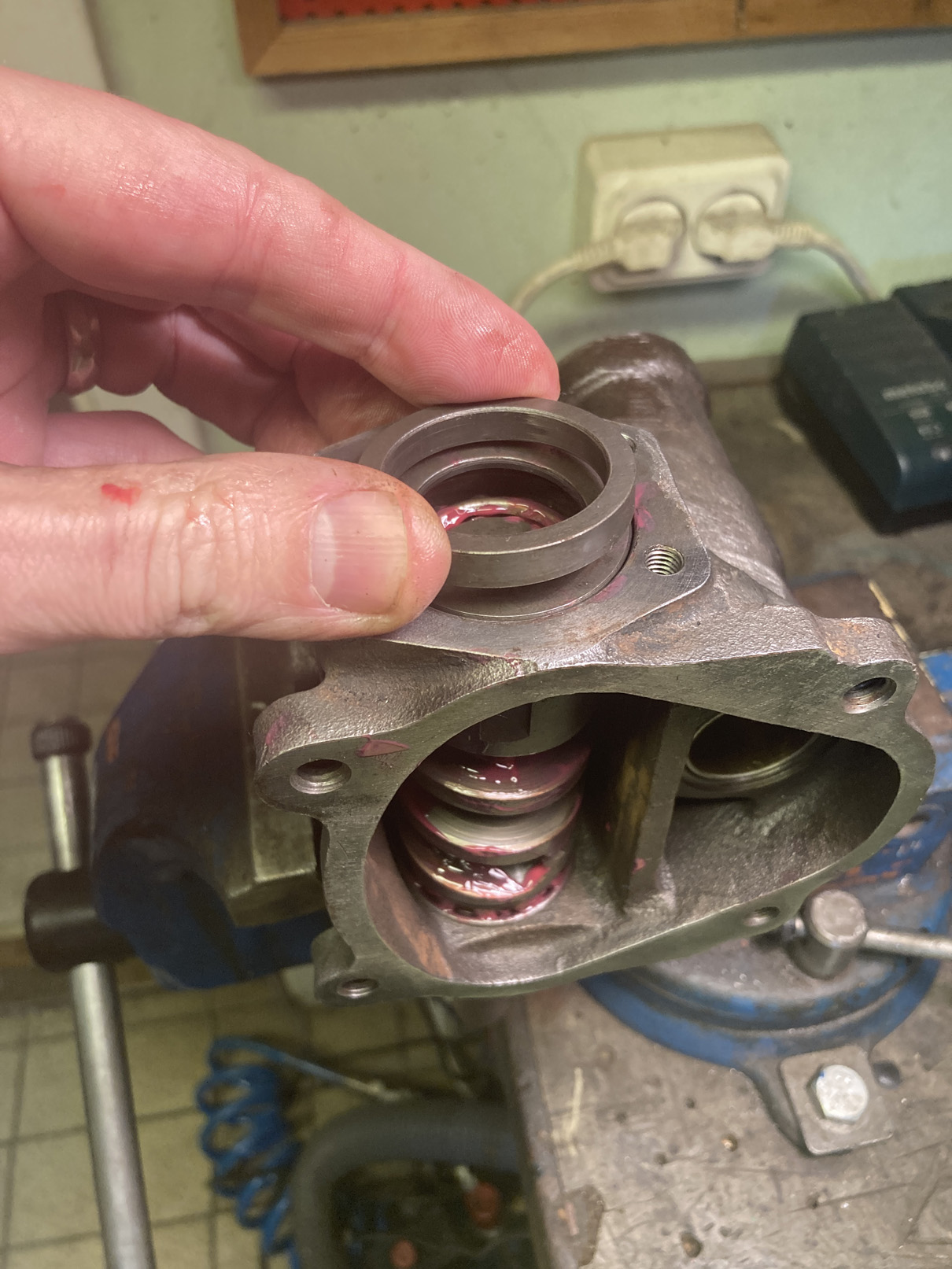

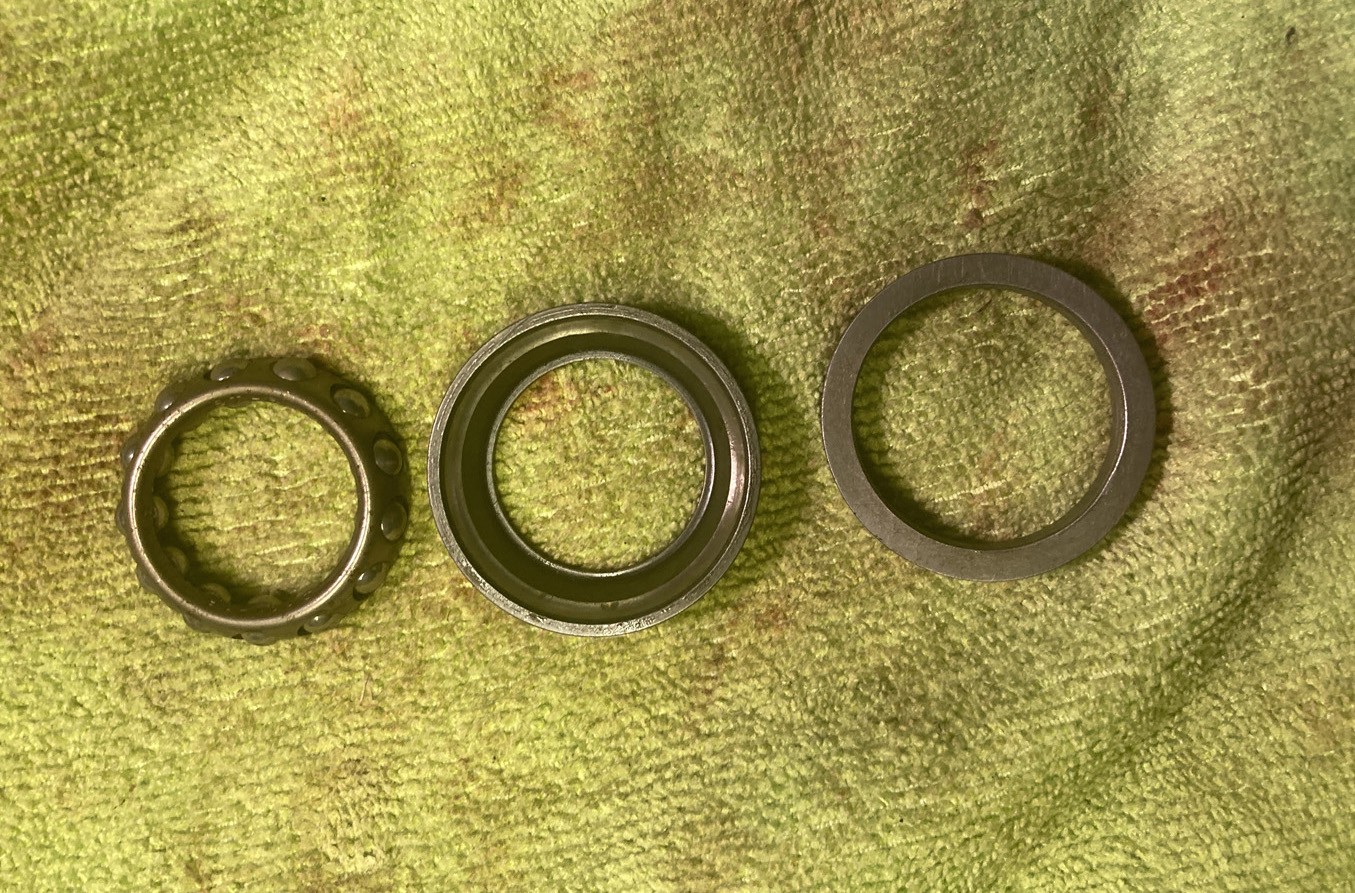

I andra änden så är det en lös lagerbana. Så först lagret, sedan lagerbanan.

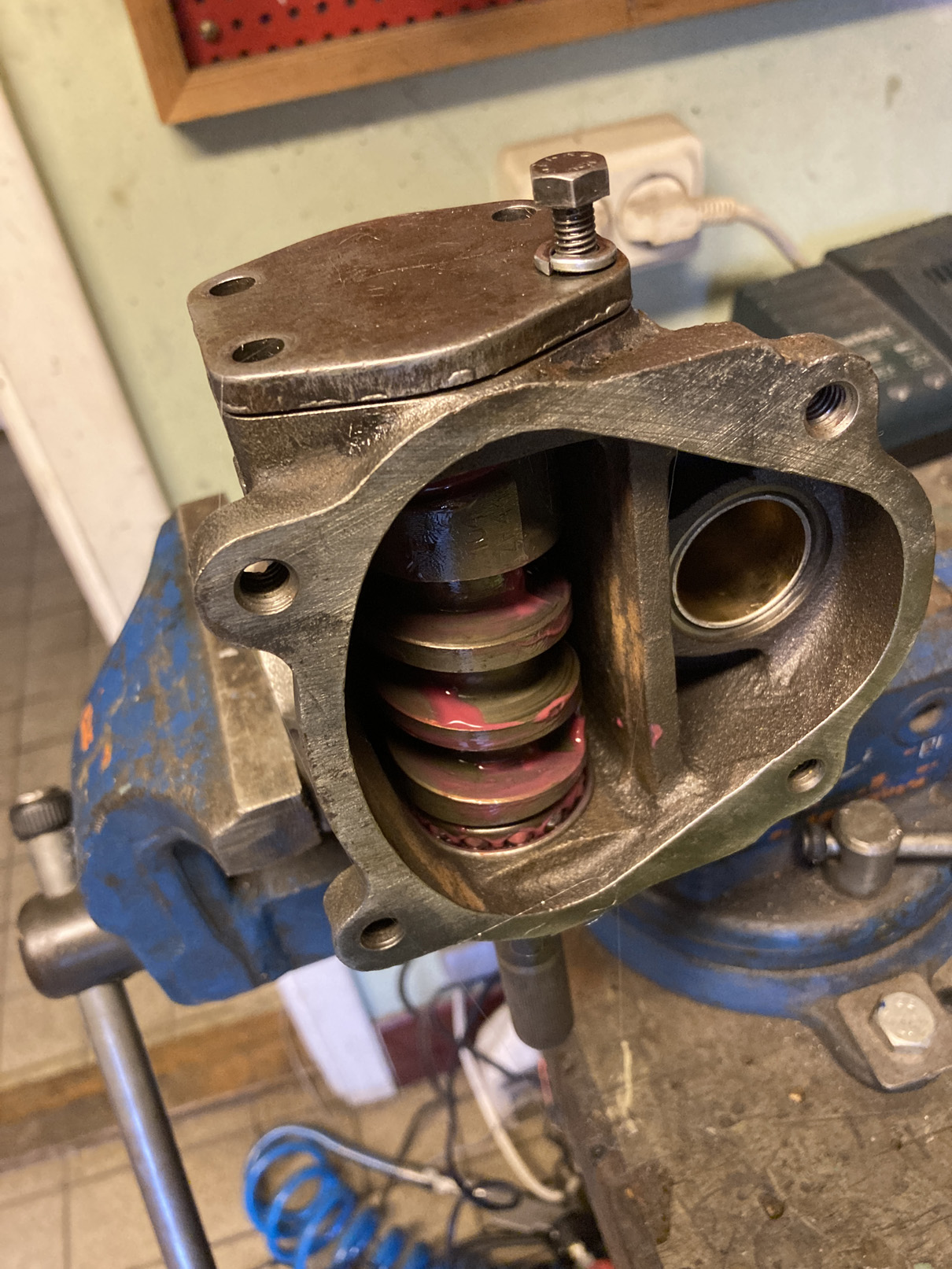

Därefter en spacer. Denna trycker på lagerbanan då man skruvar på locket. För att få rätt pre-set så används shims. De är av olika tjocklekar så man kan kombinera och finlira.

Dock så var det för högt tryck då jag skruvade dit locket med 10 ft lb enligt spec så var det helt klart för trögt att vrida skruven.

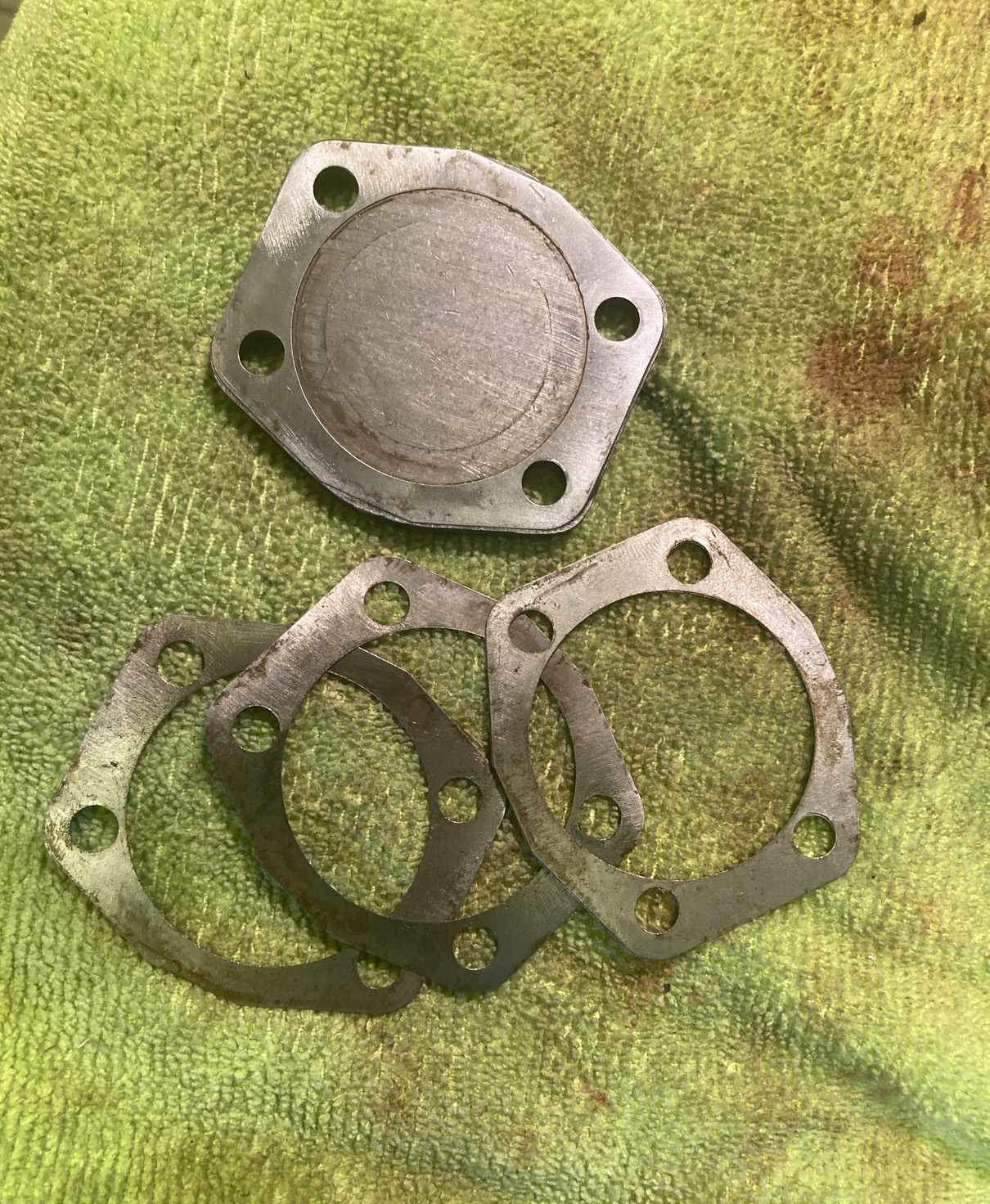

Nu håller jag på att jaga shims. Alternativet är att minska höjden på spacern lite. Jag har fyra shims så jag kan finlira lite med dem.

Återkommer när jag vet vilken väg jag får ta. Man kan undra varför inte det är rätt antal shims innan då jag inte bytt några delar. Kan vara felinställd, kan vara slitage (vilket borde ge motsatt effekt dock) kan vara någon som "lånat" shims från denna.

Nu har jag chansen att göra det rätt och det är målet då jag personligen tycker att detta är den svagaste punkten på alla veteraner jag kört. Stooor skillnad på 911:an med kuggstång. Så det ska vara tajt, men inte trögt.

Ha det fint,
Jörgen

Post's attachments

IMG_4019.JPG, 541.89 kb, 1355 x 893
IMG_4019.JPG 541.89 kb, 20 downloads since 2022-11-03

IMG_4021.JPG, 394.86 kb, 1210 x 1613
IMG_4021.JPG 394.86 kb, 19 downloads since 2022-11-03

IMG_4022.JPG, 782.32 kb, 1210 x 1472
IMG_4022.JPG 782.32 kb, 20 downloads since 2022-11-03

IMG_4028.JPG, 504.3 kb, 1210 x 1613
IMG_4028.JPG 504.3 kb, 22 downloads since 2022-11-03

48

Hej Alla!

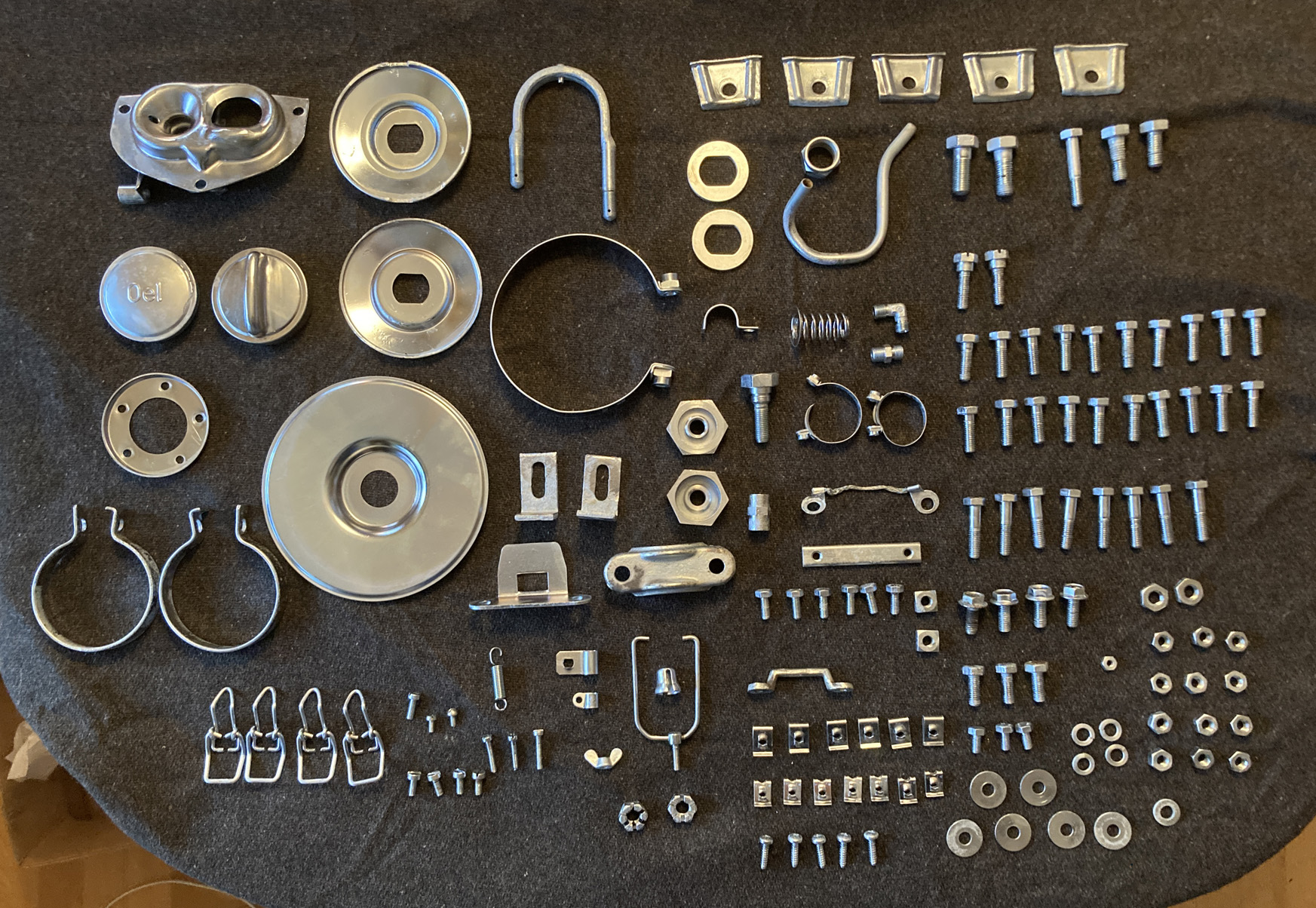

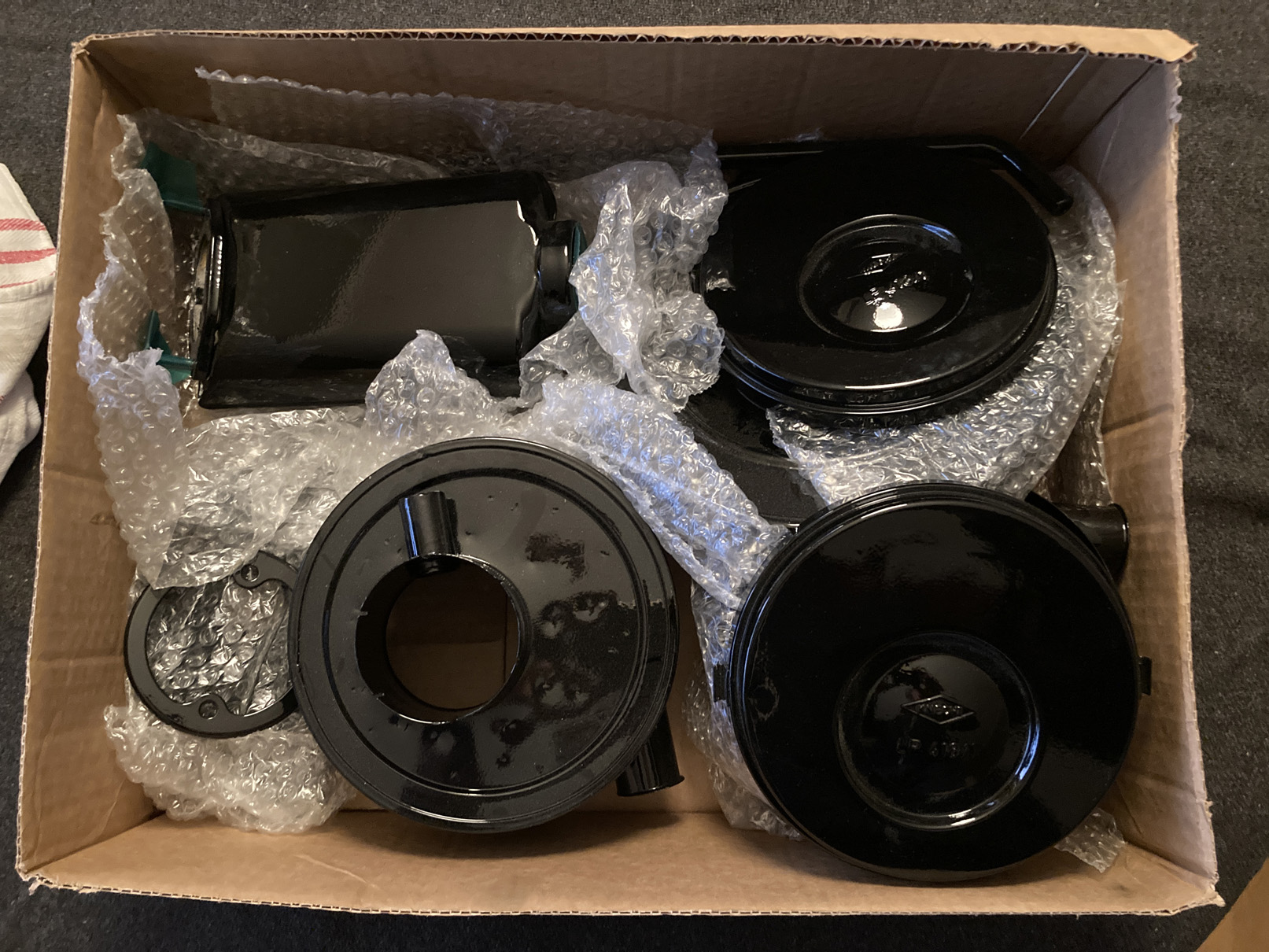

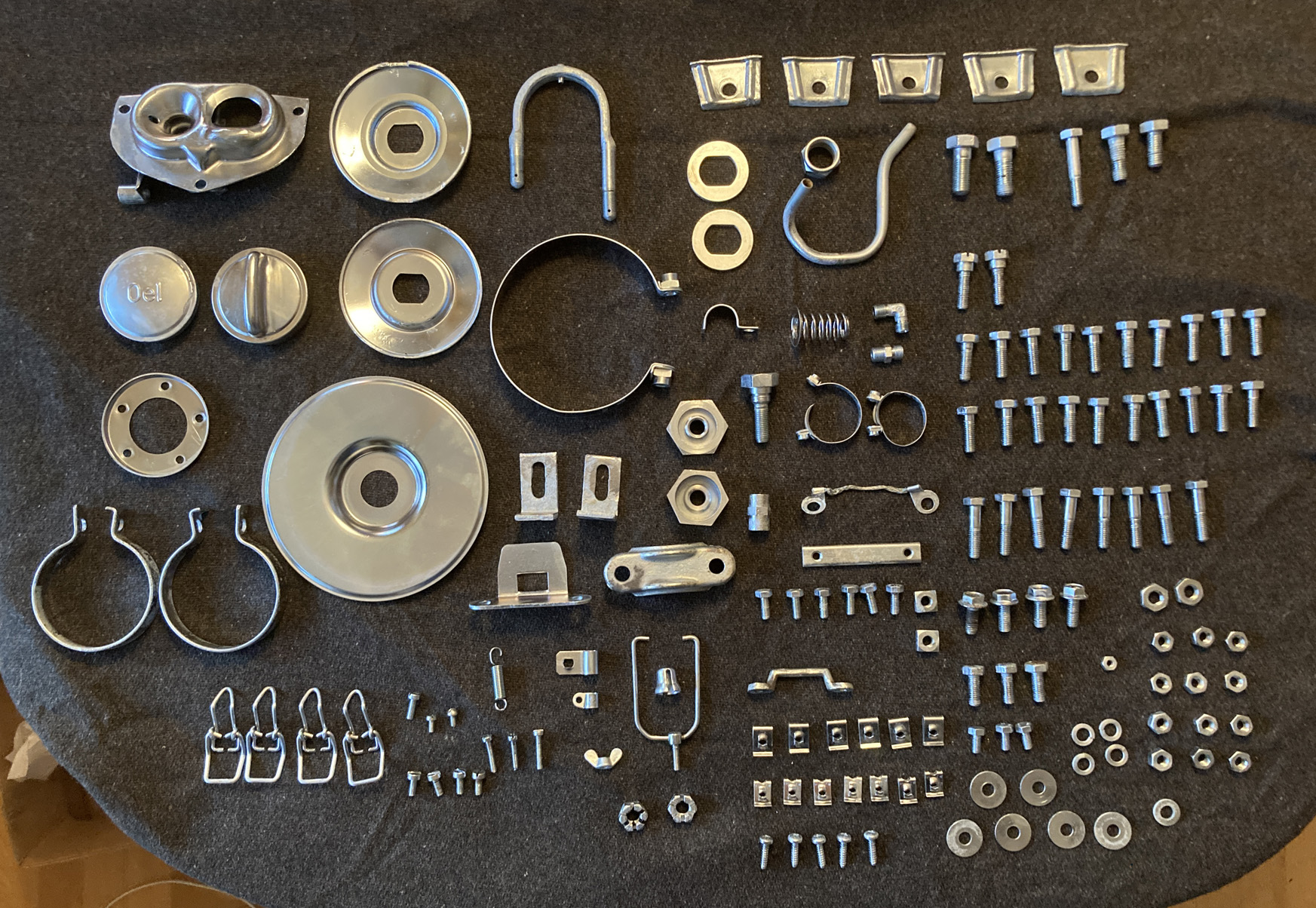

Inga shims till styrväxeln i sikte ännu... Var och hämtade lite hårdvara som varit på galv respektive pulverlack. En härlig känsla att få gamla grejer som nya igen.

Ha det fint därute,
Jörgen

Post's attachments

IMG_4044.JPG, 809.06 kb, 1745 x 1204
IMG_4044.JPG 809.06 kb, 19 downloads since 2022-11-11

IMG_4045.JPG, 548.05 kb, 1613 x 1210
IMG_4045.JPG 548.05 kb, 17 downloads since 2022-11-11

49

Så trevligt med "nya" delar gör monteringen så mycket mer motiverande  ICQ/bq

If one does not fail at times, then one has not challenged himself.

Early Bay 71a "Polisbussen",  Bubbla 61a,  Bubbla 62a ratlook R.I.P

50 Senaste redigerad av V-Dub (2022-11-12 14:28:22)

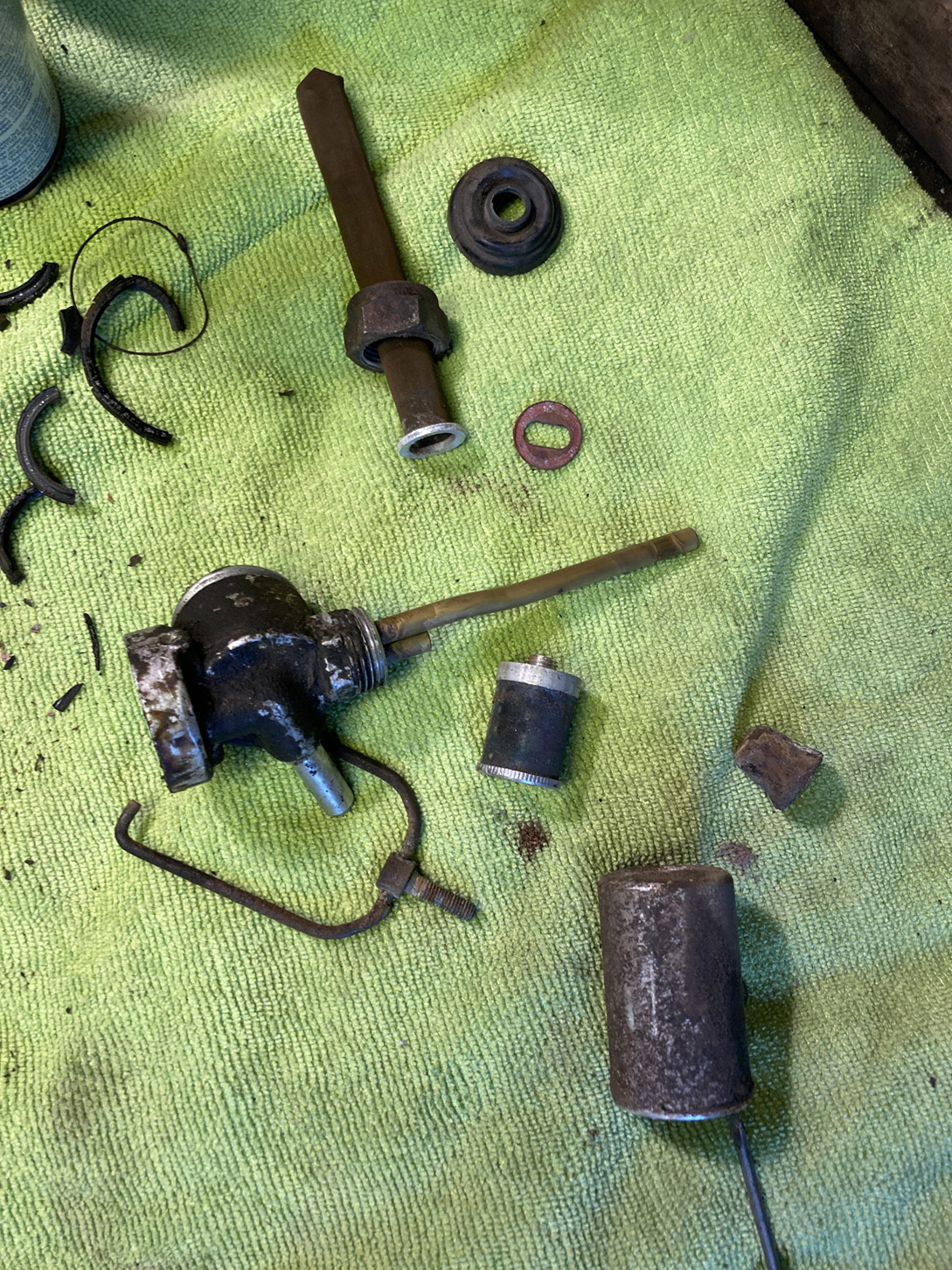

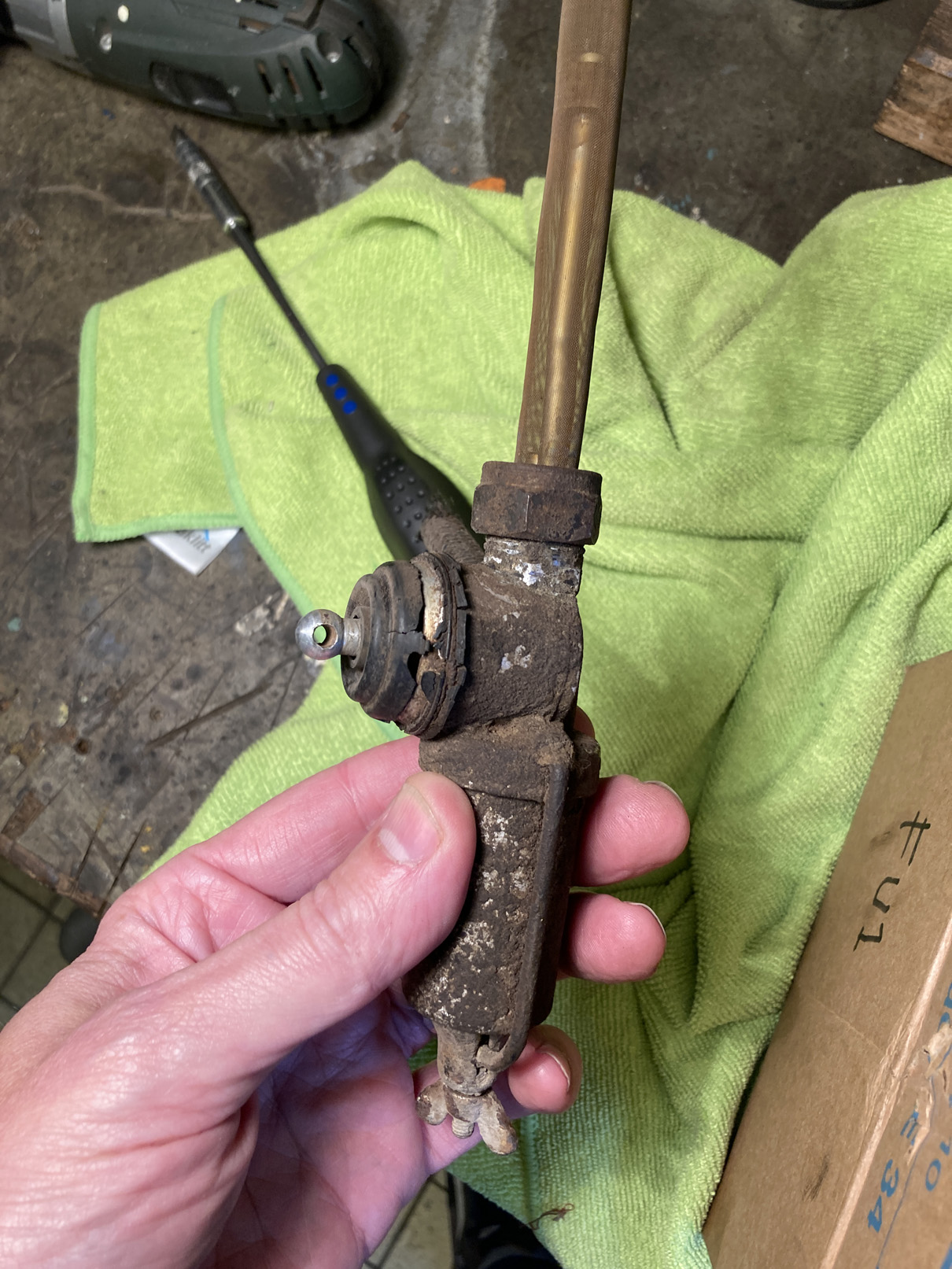

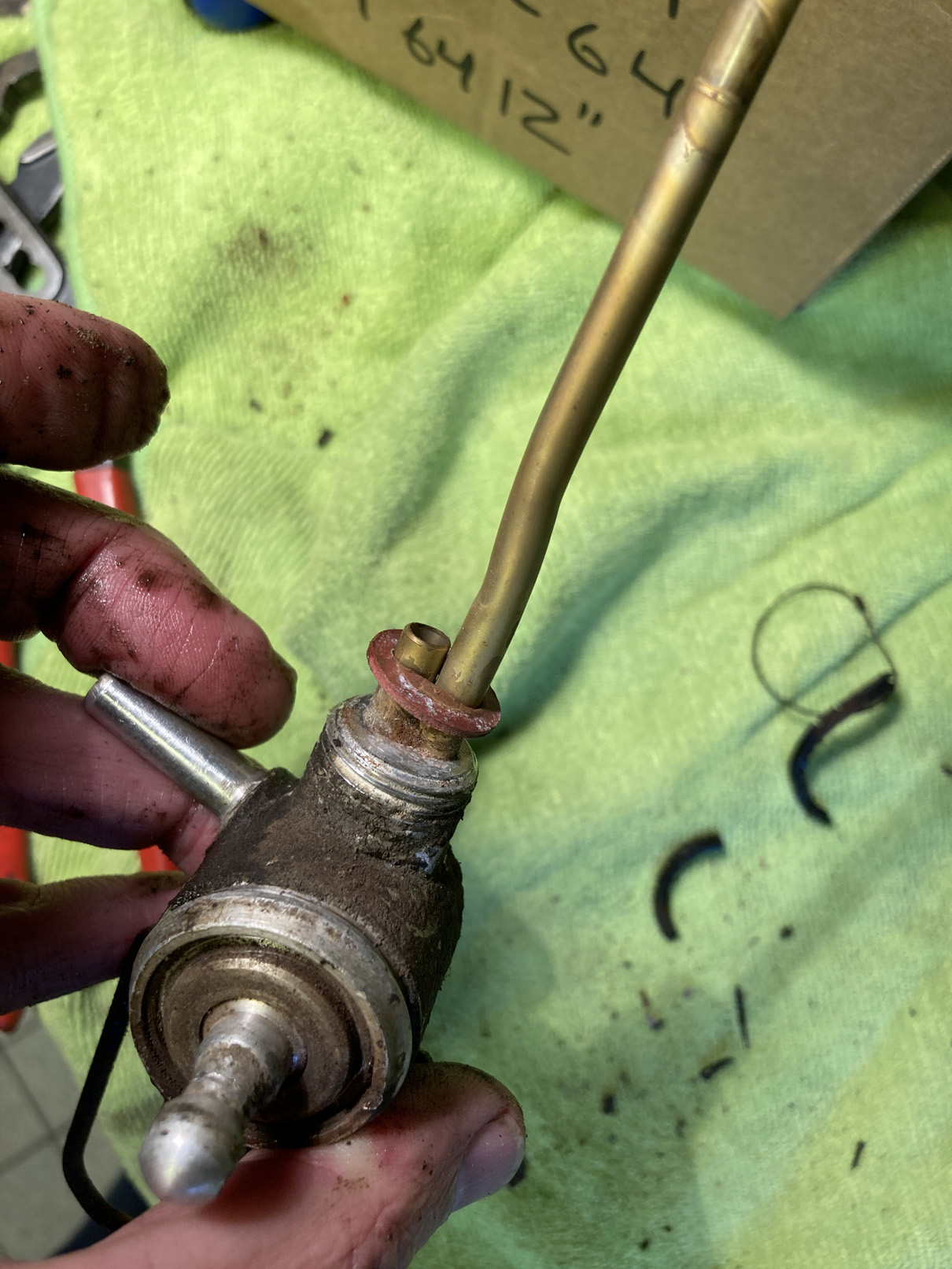

Hej igen. Paket med shims på väg. Hade redan beställt nya delar till bränslekranen och några kom med från galv som syns på förra inlägget. Så varför inte sticka emellan med detta jobb!

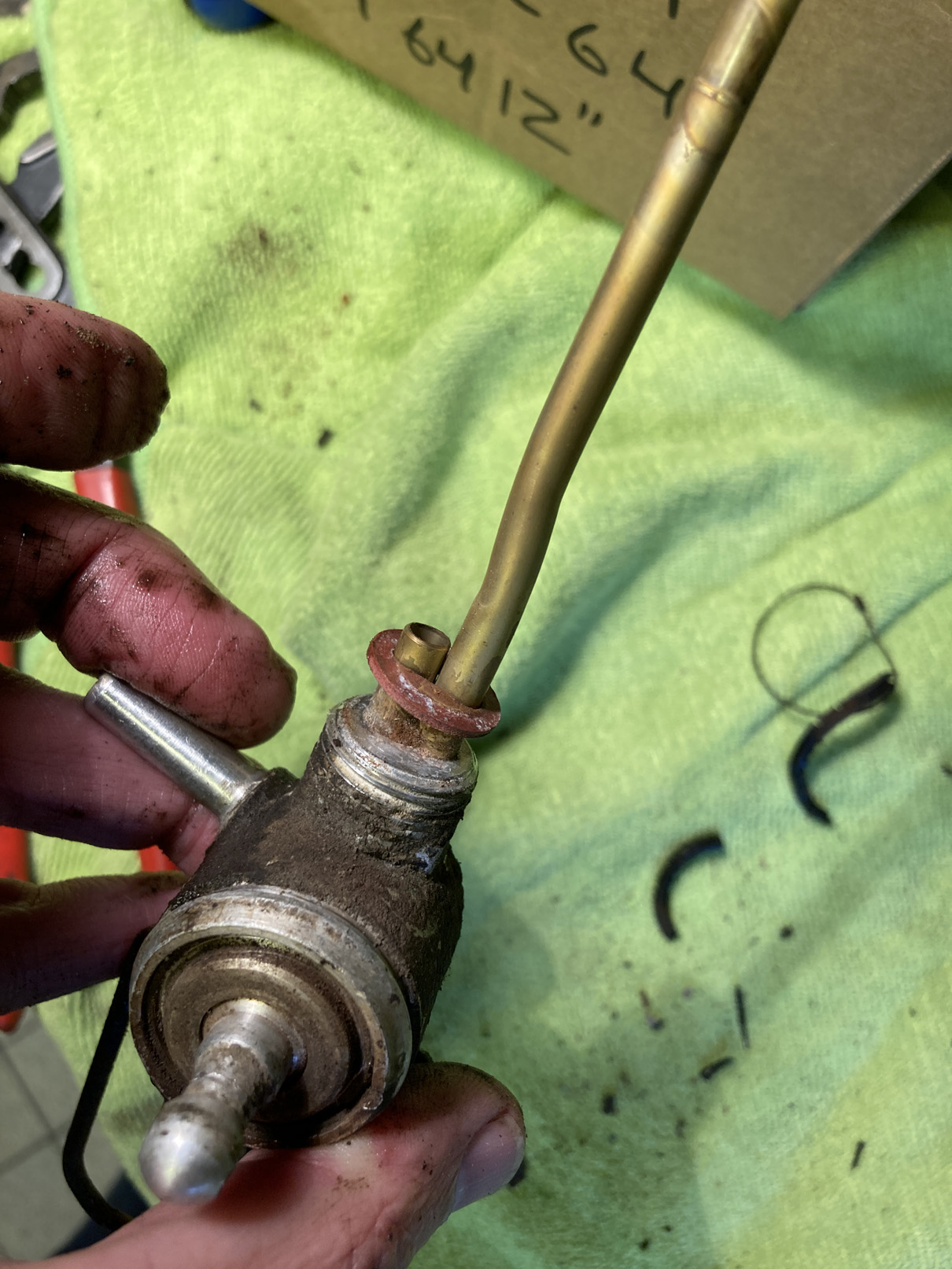

Bränslekranen kan vara stängd, öppen eller på reserv. Det är så enkelt att i öppet läge så tar den bensin från tanken via det längsta röret. När man vrider över till reserv-läget så tar den bensin från det korta röret så man tömmer från en punkt lägre i tanken. Enkelt och bra!

Många bitar var rejält murriga när jag började. Köpte nya packningar, filter och gummidetaljer. Putsade upp aluminiumdelarna och lämnade stålbitarna på galv.

Post's attachments

IMG_3897.JPG, 499.48 kb, 1210 x 1613
IMG_3897.JPG 499.48 kb, 19 downloads since 2022-11-12

IMG_3899.JPG, 412.1 kb, 1210 x 1613
IMG_3899.JPG 412.1 kb, 16 downloads since 2022-11-12

IMG_3901.JPG, 815.18 kb, 1089 x 1452
IMG_3901.JPG 815.18 kb, 14 downloads since 2022-11-12
