1

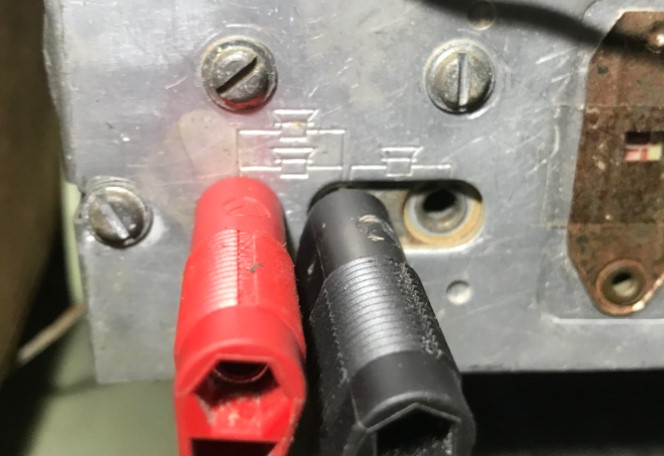

Hur ska man tyda schemat vid högtalarutgångarna om man vill koppla en högtalare? Denna skönhet, är den 6 eller 12 volt? Jag ser kanske det snart när jag tar loss den men om det inte skulle finnas märkning?

Mats

Post's attachments

Skärmbild 2022-01-27 143623.jpg, 55.39 kb, 664 x 456
Skärmbild 2022-01-27 143623.jpg 55.39 kb, 50 downloads since 2022-01-27

Skärmbild 2022-01-27 143729.jpg, 79.08 kb, 909 x 498
Skärmbild 2022-01-27 143729.jpg 79.08 kb, 52 downloads since 2022-01-27

2 Senaste redigerad av HenrikL (2022-01-28 19:10:33)

Som du har kopplat nu är det för två parallellkopplade högtalare. Om du flyttar den röda banankontakten till det tomma uttaget blir det för en högtalare.

Spänning (6/12V) och polaritet (+/- jord) brukar sättas med gulvita plastbyglar. Eventuellt är det den som syns längst till höger i översta bilden.

Sökord: Blaupunkt Essen

3

Tackar, den omkopplingen borde jag fixa!
Så det bör gå att koppla om spänningen, bra. Jag såg på sidan någon plastgrej och en jordsymbol. Antagligen jordomkopplingen då. Bara att fastställa spänningsomkopplingen då.

Mats

4

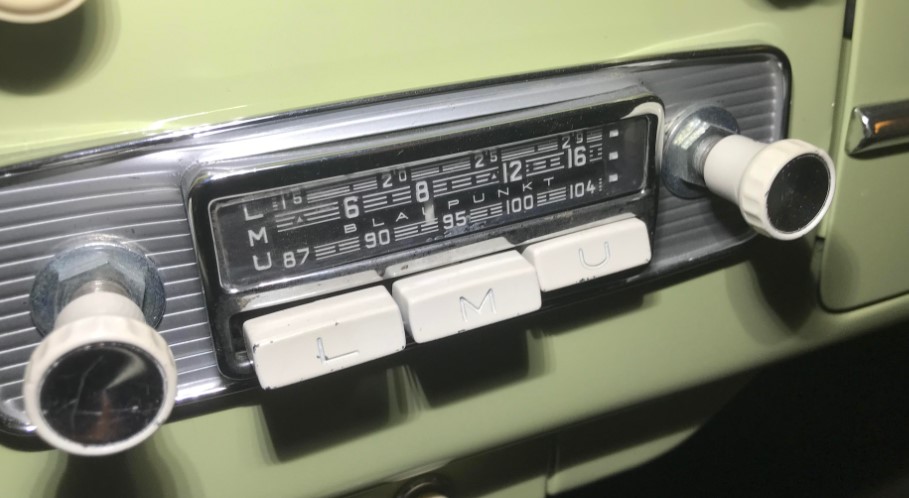

Du har en Blaupunkt Essen från 63 - 64, snarlik Bremen, men Bremen har en ton på vänstra knappen.

Anyway här har du instruktioner för anslutningar mm

http://antique-autoradio-madness.org/Bl … serieU.htm

Ingenting är omöjligt - det är bara olika svårt....
---------------------------------------------------------------
