Mitt blinker-relä "fastnade" (dvs indikatorlampan fasnade i fast sken, blinkar-klick och blinkande blinkers, men det gick inte stänga av).

Tog isär reläet (4-pinnars, nedan) och gjorde ren de två reläkontakterna (dels blinkar-delen (t.v.), dels det som verkar vara ett enklare bimetallrelä t.h. (?) med fin smärgelduk + kontaktspray.

På andra försöket startade det, har gått OK under ett par åkturer nu... men ändå... gamla kondensatorer håller inte i all evighet.


= Funderade att renovera det lite noggrannare under vintern.
Är det någon som gjort det? Andra tips?
+ Har någon schemat (för kretskortet, transistorerna mm)?

Lägger upp bilder från reläet och blinker-kretsen.

Post's attachments

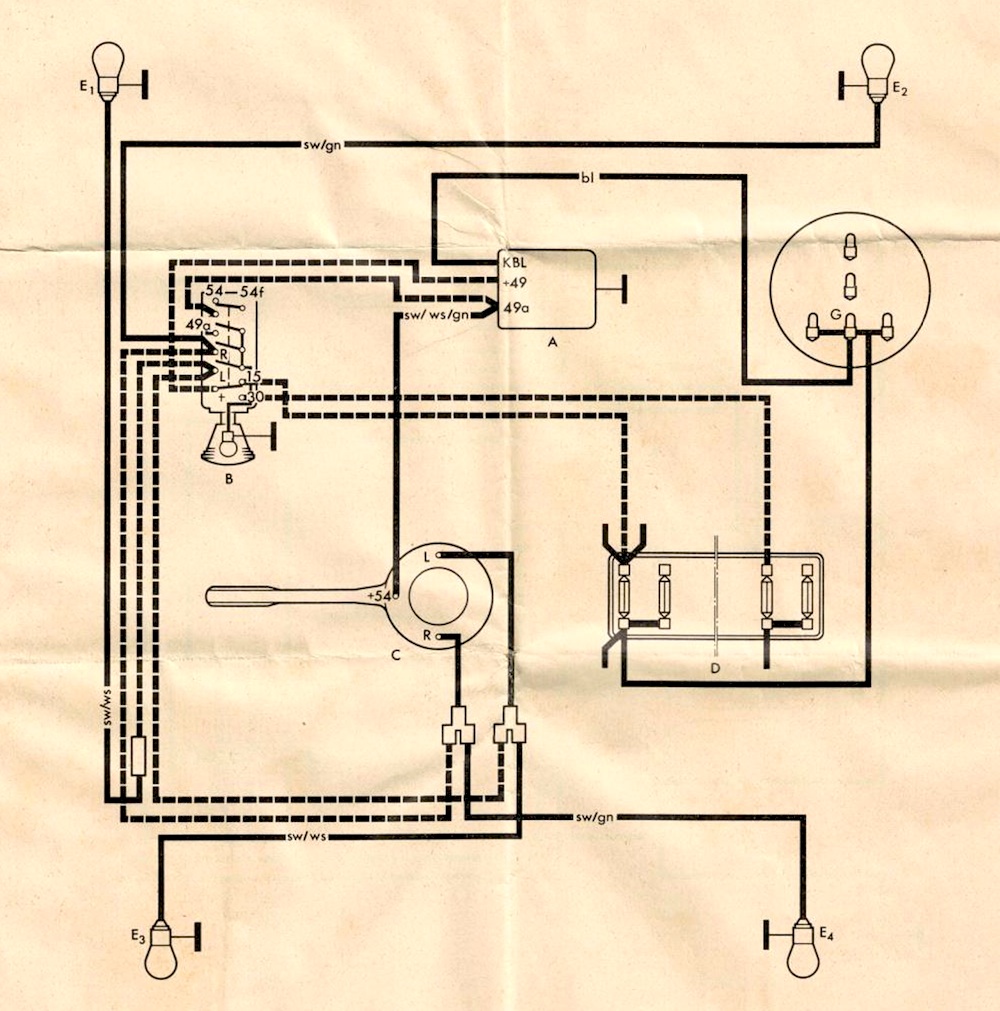

211-953-215_flash_wiring_in_place.jpg, 268.81 kb, 1000 x 1011
211-953-215_flash_wiring_in_place.jpg 268.81 kb, 41 downloads since 2019-09-15

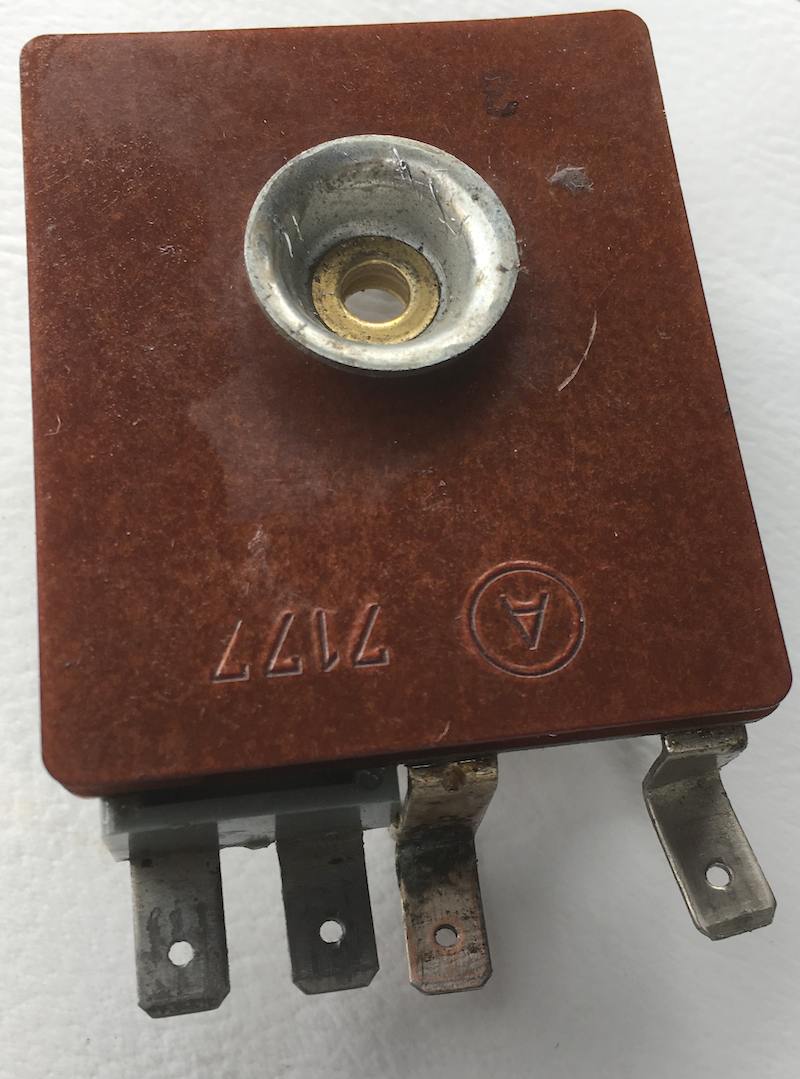

211-953-215_relay_bottom.jpg, 92.23 kb, 800 x 1079
211-953-215_relay_bottom.jpg 92.23 kb, 39 downloads since 2019-09-15

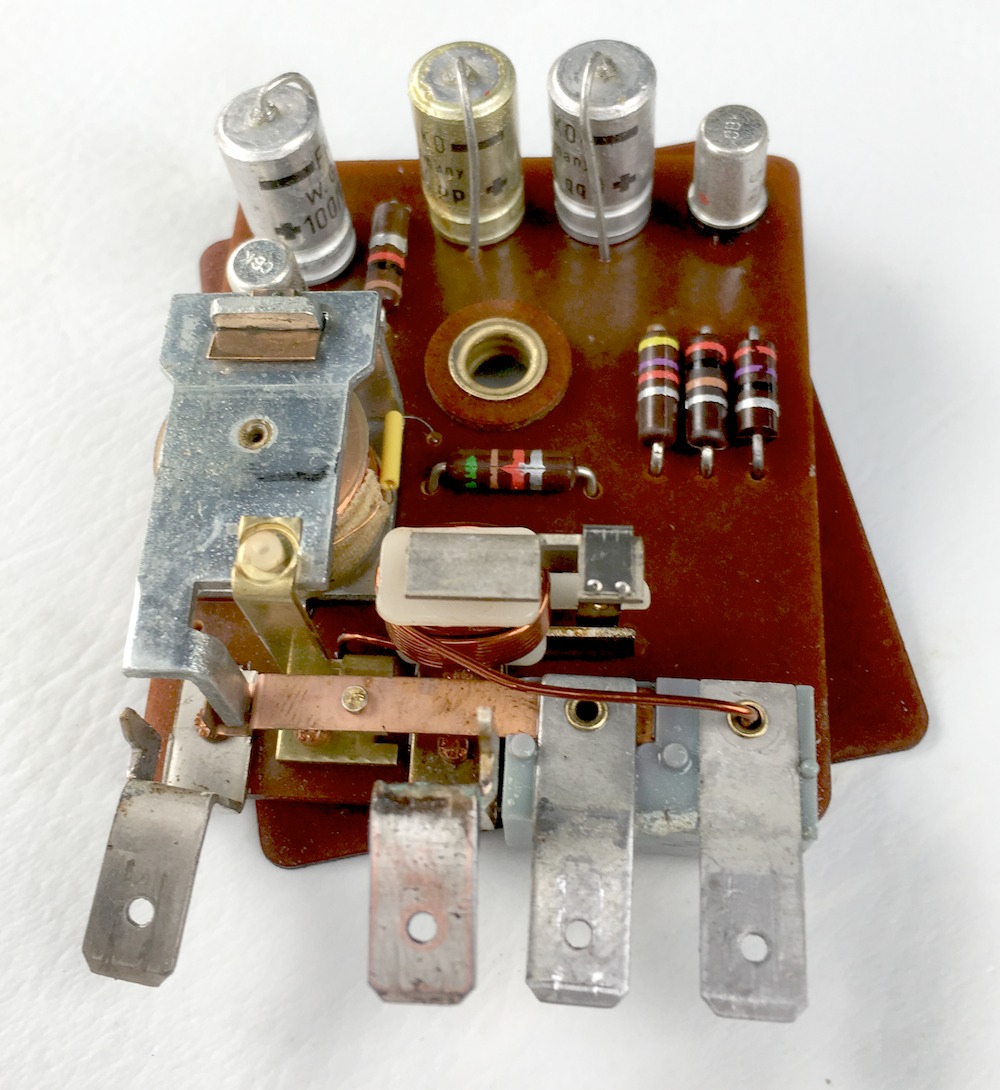

211-953-215_relay_inside_board.jpg, 220.3 kb, 1000 x 1090
211-953-215_relay_inside_board.jpg 220.3 kb, 38 downloads since 2019-09-15

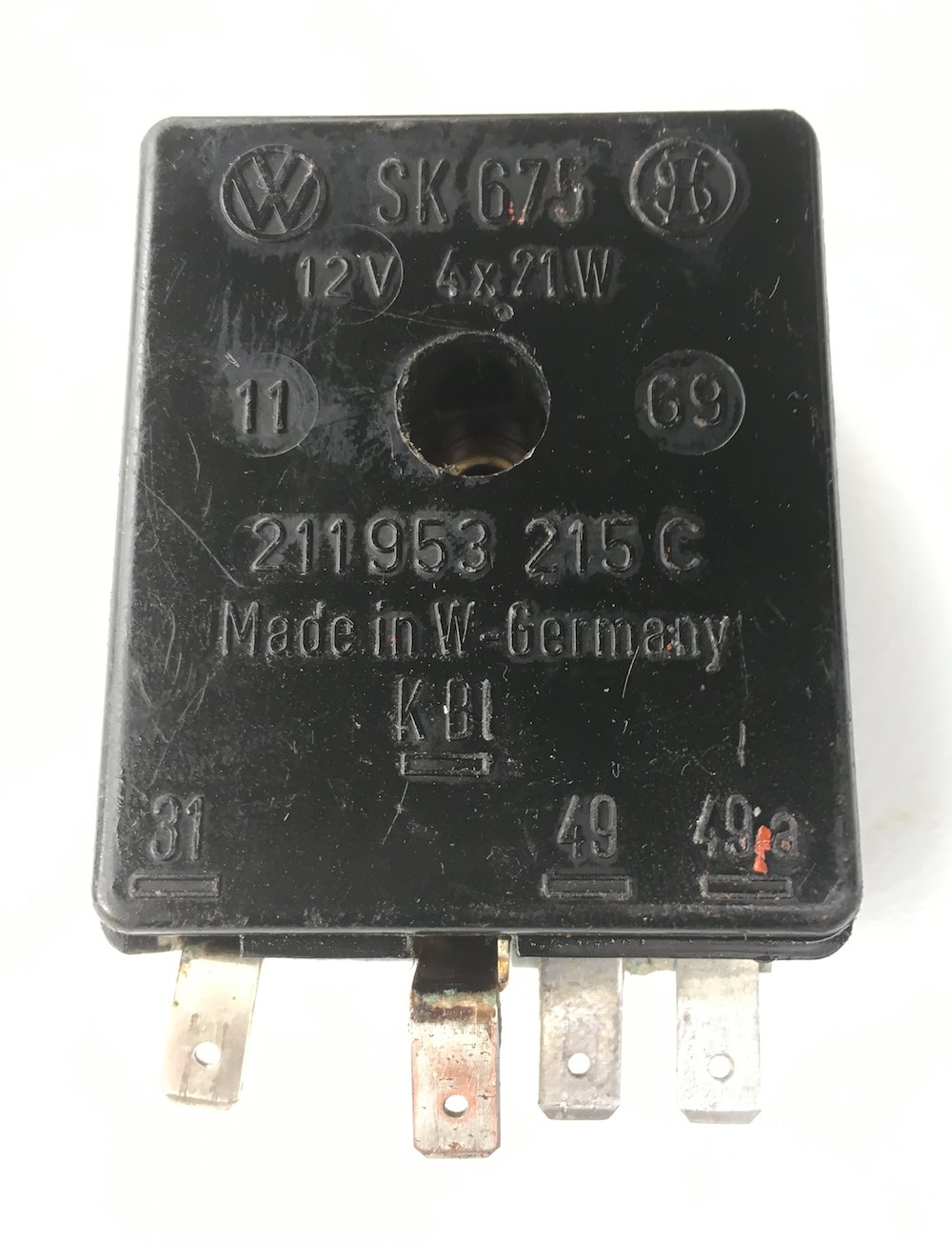

211-953-215_relay_top.jpg, 158.7 kb, 1000 x 1305
211-953-215_relay_top.jpg 158.7 kb, 38 downloads since 2019-09-15

2

Som sagt tre kondningar och två trissor, Motstånden är ju lätt att mäta upp

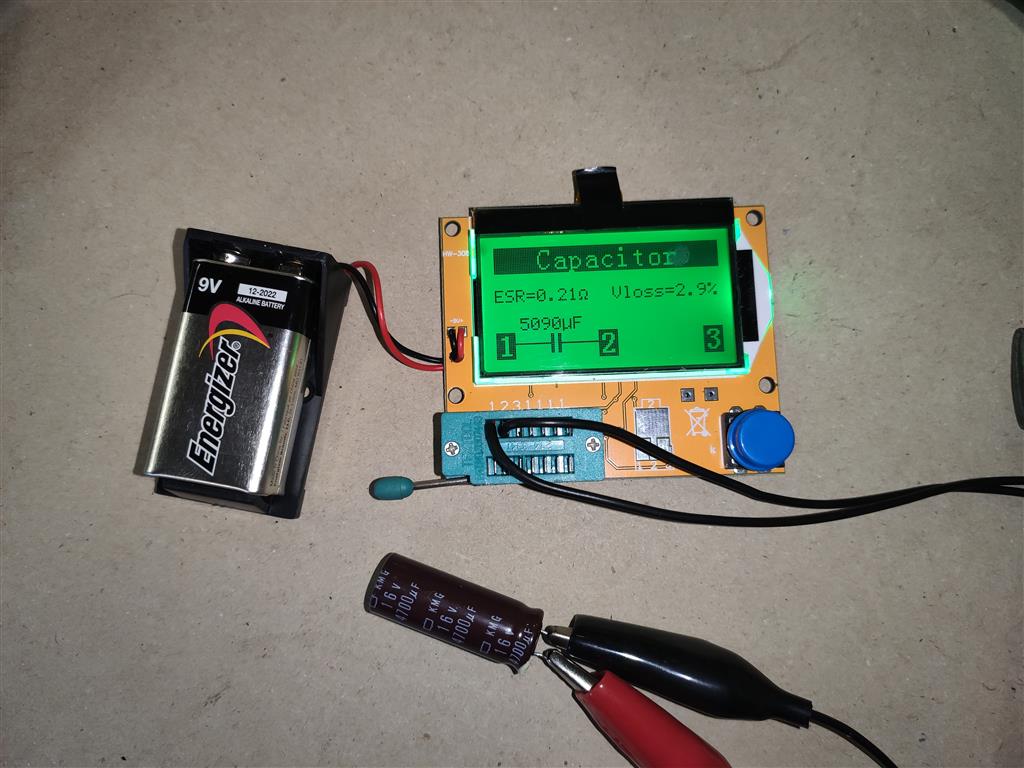

Skaffar du en sån  här för 6 dollar kan du lossa de andra komponenterna och mäta upp dom med den.

https://www.ebay.com/itm/LCR-T4-ESR-Met … 2749.l2649

Det är nog en sån här astabil vippa egentligen.
http://www.learningaboutelectronics.com … istors.php

Post's attachments

IMG_20190912_134259 (Medium).jpg, 116.25 kb, 1024 x 768
IMG_20190912_134259 (Medium).jpg 116.25 kb, 39 downloads since 2019-09-15

"ljushuvud"

3

Som redan sagts, inga komplicerade komponenter, kondingarna har ju tydlig text, och motståndens färgkod kan du väl?
31 Batteri, minus
49 Blinkdon, ingång
49a Blinkdon, utgång
KBL är utgången till kontrollampan.

Det finns flera appar med elektroniska hjälpmedel att ladda ned.
Jag använder mig av en som heter "ElectroDroid" här kan du bland annat se motståndens färgkoder.

Men det är nog så att det är ekeltromekaniskt, oxid på någon kontakttunga som ställer till det, du har ju redan slipad, och litet kontaktspray är aldrig fel. Dock inte 5-56 den sprayen är för fet för detta ändamål. Det finns speciell elektronikspray.

Om det kanske är en kallödning så kan du gå över lödningarna på kortets baksida med lödpennnan, löd om dem, men var försiktig med värmen så att du inte skadar kopparbanorna.
