Var har ni era extra-instrument?

Jag provar några varianter att ha instrument i handskfacket. Kör en 3.5 mm stereo för signal in och batteri-eliminatorkontakt för spänningen så jag lätt kan koppla ur enheten och experimentera vidare.

Slängde in en liten digital voltmeter längst upp och ett uttag för laddare på sidan.  Funderar på en version med varvräknare också... Provar lite olika klisterfilmer, lim mm.... frågan är om man inte måste flytta voltmetern till sidan pga reflexer och handskfack-låset?

Post's attachments

first_test-SML.jpg, 163.46 kb, 1920 x 1080
first_test-SML.jpg 163.46 kb, 215 downloads since 2019-07-13

Attachment icon _version2_SML.jpg 172.84 kb, 116 downloads since 2019-07-13

_version2_SML.jpg, 102.38 kb, 1500 x 2000
_version2_SML.jpg 102.38 kb, 214 downloads since 2019-07-13

_version_2_side_SML.jpg, 113.9 kb, 2000 x 1500
_version_2_side_SML.jpg 113.9 kb, 246 downloads since 2019-07-13

1967 Ghia, Göteborg http://boxerville.se/forum/viewtopic.ph … 61#p429961

2 Svar av jacobsteel

  • jacobsteel
  • Enthusiastic
  • Offline
  • Från: Göteborg
  • Registrerad: 2016-11-02
  • Inlägg: 102

byggde om, nu med varvräknare... byggde en liten 555-krets som städar varvräknar-signalen också. mer om det här:https://boxerville.se/forum/viewtopic.p … 05#p484405

Voltmeter, varvräknare, oljetryck och oljetemp + cig-tändar-uttag för telefon-laddaren på sidan. Rubbet får plats i handsfacket.

Post's attachments

tacho-temp-pressure-small.jpg, 130.39 kb, 1000 x 750
tacho-temp-pressure-small.jpg 130.39 kb, 267 downloads since 2019-08-14

1967 Ghia, Göteborg http://boxerville.se/forum/viewtopic.ph … 61#p429961

3 Svar av jacobsteel Senaste redigerad av jacobsteel (2019-08-14 16:29:27)

  • jacobsteel
  • Enthusiastic
  • Offline
  • Från: Göteborg
  • Registrerad: 2016-11-02
  • Inlägg: 102

Överkurs:

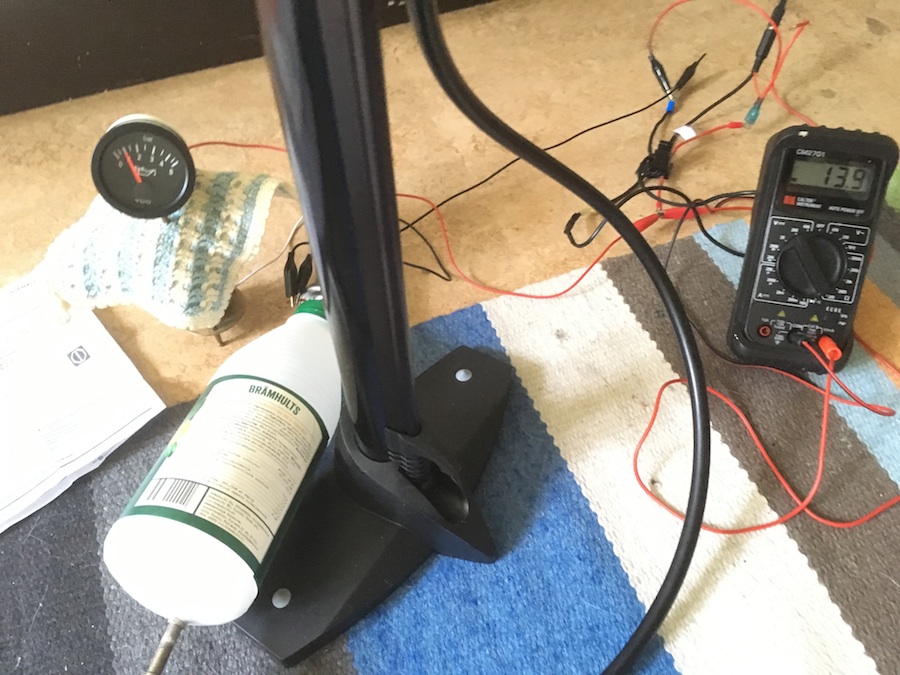

Kontrollmätning av givarna innan montering (med stabiliserad matningsspänning, i mat-grytan innan motormontering).

VDO sumpmätare visade ca 15 - 20 grader lägre än VDO dipstick = det fick bli dipstick sender

Tryckmätare visar helt OK.

Varvräknare fick en NE555 stabilisator-krets. (ritning mm här: https://boxerville.se/forum/viewtopic.p … 05#p484405 )

Voltmätare funkar från typ Kjell för 50:- https://www.kjell.com/se/produkter/el-v … led-p48372

Post's attachments

tryck-koll.jpg, 203.18 kb, 900 x 675
tryck-koll.jpg 203.18 kb, 223 downloads since 2019-08-14

vdo-dipstick-visar rätt.jpg, 199.43 kb, 1000 x 750
vdo-dipstick-visar rätt.jpg 199.43 kb, 256 downloads since 2019-08-14

vdo-sump-visar-fel.jpg, 150.59 kb, 900 x 675
vdo-sump-visar-fel.jpg 150.59 kb, 241 downloads since 2019-08-14

1967 Ghia, Göteborg http://boxerville.se/forum/viewtopic.ph … 61#p429961

4 Svar av Björn J.

  • Björn J.
  • Pro Writer
  • Offline
  • Från: Göteborg
  • Registrerad: 2013-07-17
  • Inlägg: 2,898

Frågan i rubriken var, var vi har våra extra instrument...
I min 1302 från -71 hade jag ersatt de båga högtalargallren på varje sida om hastighetsmätaren med aluminiumplåtar i vilka det i den stora plåten satt en 80mm varvräknare, samt i den lill två 52mm instrument, oljetryck och oljetemp, naturligtvis kom dessa tre från VDO.

I min 1303 -73 hade jag en konsoll med plats för tre 52 mm instrument under panelen ovanför säkringsdosan, oljetruck, oljetemp och vacuum. Denna hade ingen originalklocka varför ett 52 mm hål för sådan togs upp i det fyrkantiga fältet i panelen. 80 mm varvräknare i konsol till höger uppepå panelen satt där med superhäftande dubbelhäftande tape.
