LED lampor med bajonett-socket (Sida 3 av 3)

Den är inte så där superduper stark, men här hittade jag den http://www.superbrightleds.com/moreinfo … angle/816/ Under bilder finns bra jämförande bild med en glödlampa, om man tror att den hamnar i rätt höjd i insatsen

Jag sitter och letar lite baklampor eftersom denna tråd fick mig att få tummen ur och beställa några själv. Kolla gärna vad ni har för sockel/ bajonettfattning så kan jag tipsa om jag hittar något intressant.
ba15d (1142) = styrpiggarna sitter i samma höjd på sockeln, mitt emot varandra
bay15d (1157) piggarna sitter i olika höjd på sockeln, mitt emot varandra (detta är den vanligaste tror jag, då det inte går att felvända broms men position glödtråden).

Har man ett kjell på orten är det kanske bra när man vill börja labba själv, mina första leds jag byggde för en herrans masa år sedan byggde på deras sortiment, men de hann aldrig ens monteras i bilen innan jag hittade bättre (och billigare) komponenter att bygga med. De är dessutom ganska dyra och deras drivare och leds är ljusår efter Tex drivarna är för relativt strömsvaga powerleds av den första generationen och då räckte ofta 350mA-1A (för övrigt är det samma sortiment jag började pilla med, och det har utvecklats en hel del kan jag lova på dessa år).

Okej, min hyllning och respekt börjar nu gränsa till dyrkan... vad i @##?!& söker du på så du hittar dessa go bitar? vaaaaa!

den där adapter går inte av för hackor! man kan i princip koppla oändligt många varianter av LED. Det ser ut som en keeper i mina ögon om du frågar mig.

Jo, jag var på vippen att nappa på ditt erbjudande om testbyggande men... det är lätt att skära breda remmar av andras läder så
jag skämdes lite om man säger så. När du nu hittar i princip exakt det jag ska ha färdigt tillverkat får jag lov att tacka för din insats.

Ja happ. Och jag som trodde jag hade full koll på min andra hjärna (Google)!

Gott Nytt!

Jag testar dessa, köpta på Tradera.
Dom lyser mycket bättre än mina gamla vanliga 21/5w och 21w.
Med "vanlig" fattning, b15s eller vad det kan heta

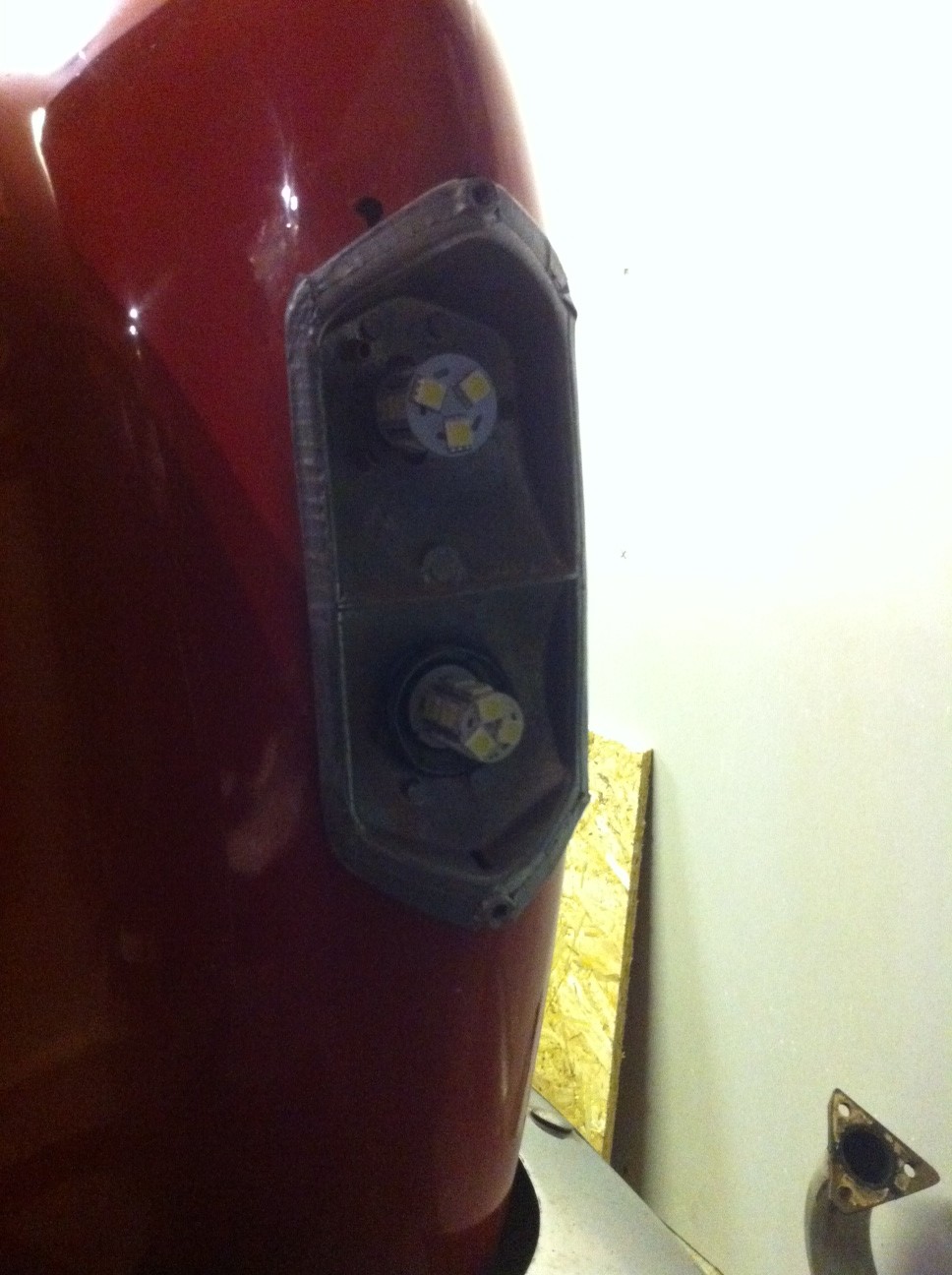

En enpolig till blinkers(överst) och en tvåpolig till bakljus/bromsljus.

Dom finns i flera olika modeller och med olika antal dioder. Jag var tvungen att ta dom med minst antal dioder på för att det skulle få plats i mina små bakljus.

Fick hem ett par liknande som de vita LED-lamporna, fast röda. De är specade som lite ljussvagare än de vita, men att jag beställde dem också var för att jag ville testa om det med brytningen i de röda bakglasen ändå skulle ge mer ljus. Ta siffrorna med en nypa salt men de vita är specade 9 watt 500 Lumen och de röda 7 watt 350-400 Lumen. (skall mer ses som "riktmärke" när det gäller kina-märkningen)

De röda LEDsen "halvljus" (position)

"Helljus" (broms/blinkers)

Spridningen är också lite större (de vita ger något mer fokuserat spotljus). Jämförelse vita och röda bakom ett 60-tals bakljusglas.

vita

röda

Framför allt gör fokuseringen att de röda lyser upp hela glaset bättre. I små runda gamla bussbaklyktor tror jag dock att bägge får fokuset i hela glaset.

Testade även de röda på 6 volt i bubblan, med avstängd bil tändes de inte men när man startat bilen (7 volt) fungerade de klockrent. Lyser lite svagare än när de drivs med 12 V, men slår ändå de flesta 6 volts led jag köpt och glödlampor. (led i vänsta lyktan, positionsljus)

Tanken med dessa test var framförallt att testa hur denna typ av LED skulle fungera i de äldre bussarnas små bakljus. Som jag ser det är det bara en fördel i dessa med riktat ljus med spot-ljus som träffar glaset. Nu är det ju för trådskaparen ingen tröst då sockeln/lampan sitter i 90 grader mot varandra. Det är dock inga större problem att dela sockel och det färgglada lamphuset på LEDen, ev löda nya kablar däremellan och epoxilimma på lamphuset på sockeln i 90 grader (typ som jag lagt den ena av lamporna på bilden nedan).

För skojs skull lekte jag vidare igår kväll med den 12v spot-lampa (för G4 sockel i hemma-spotar) jag köpte på biltema och som också syns på bilderna. Lödde till en "2-glödsfunktion/2 intensiteter" på den och monterade på rätt sockel. Diametern på den LED-plattan är ca 3 cm och det borde inte vara några problem att montera sockeln på original plats och fixa fast plattan direkt bakom glaset på lyktan. Resultatet

Halvljus (position)

Helljus (broms/blinkers)

Det är en löjligt lätt moddning. Drivningen är ju redan inbyggd i ledplattan, det enda som krävdes var att från positionsljus-polen på lampsockeln löda på ett motstånd i serie. Provade mig fram till 47 Ohm för att få rätt ljusskillnad. 10 Ohm och positionsljuset lyser starkare, men skillnaden mellan position-broms/blinkers blir mindre, likaså kan man använda ett motstånd med högre värde för att få större skillnad. Från broms/blinkers-polen på lampsockeln lödde jag på en likriktningsdiod. Positionsljus-polen (med motstånd) och broms/blinkers-polen (med likrikningsdiod) från lampsockeln är sedan ihoplödda och går bägge två till Vin på LED-plattan och minus (sockeln) går till andra Vin på LED-plattan.

Hahaha.. Vänta lite så ska jag ladda upp lite bättre förklarande bilder
