Har tittat lite snabbt på två motorer jag har stående.
En 25hk och en tidig 30hk, antingen är avgassystemen identiska min syn dålig eller så har det skett ett byte på någon motor. Kan någon beskriva på ett enkelt sätt vad som skiljer avgassystem/värmekamrar på en 25/30hk

Tacksam för hjälpen.

_______________________AMBULANSGARAGET_______________________
                  - Om bättre är möjligt är bra inte bra nog -
Karmann Ghia T14 Cab -58. Karmann ghia T34 -63. Bubbla -50. Ambulans Typ2 -65. Typ2 -55. Bubbla -65
Bubbla -63 Typ2 -74  Typ 1 Shorty -65

vwentusiasten's hemsida

2 Svar av 25hpman

  • 25hpman
  • *Boxerville Supporter*
  • Offline
  • Från: Roughred
  • Registrerad: 2011-01-18
  • Inlägg: 15,501

Spjället sitter nere i ledplåtarna på tidig 25 häst, o resten lär du väl känna igen.

Only the dead fish follow the stream... Våga Vägra Mainstream

25hpman's hemsida

3 Svar av Bengt H

  • Bengt H
  • *Boxerville Supporter*
  • Offline
  • Från: Hyltebruk
  • Registrerad: 2011-01-18
  • Inlägg: 2,619

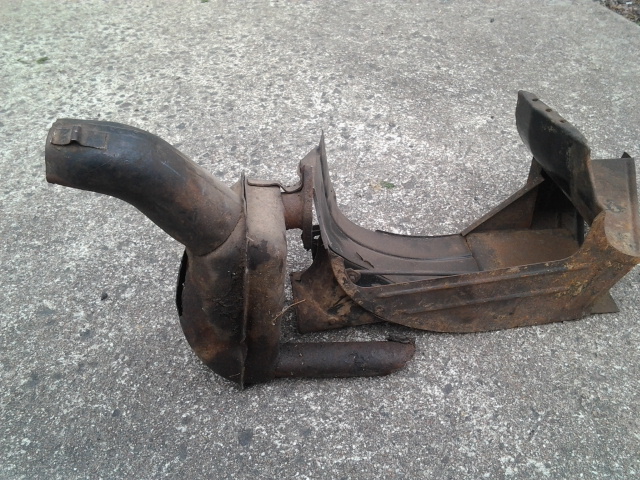

Här är bilder på en tidig 25hk värmekammare med spjället placerat i värmeboxen. Detta användes en bit in på -51 innan spjället flyttades upp i själva värmekammaren och värmekammaren blev lite mer kantig i designen. Finns några olika detaljskillnader på dom äldre också men i grova drag är dom som på bilderna.
Många motorer har blivit ombyggda med den nyare typen av värmekammare o boxar så dom här originalbitarna är ganska ovanliga.

Post's attachments

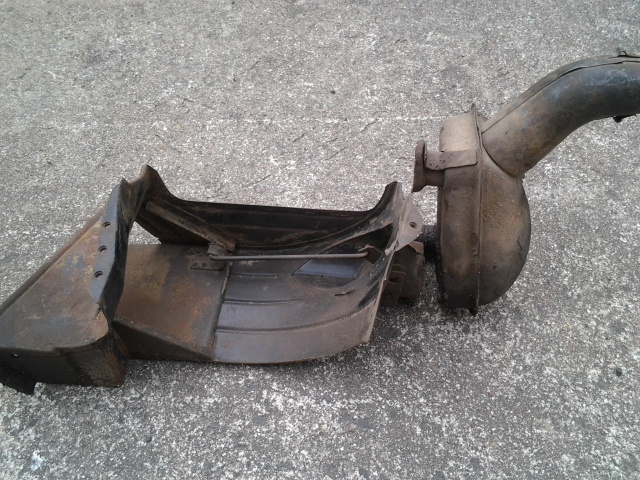

2013-08-16 13.10.47.jpg, 187.53 kb, 640 x 480
2013-08-16 13.10.47.jpg 187.53 kb, 169 downloads since 2013-09-11

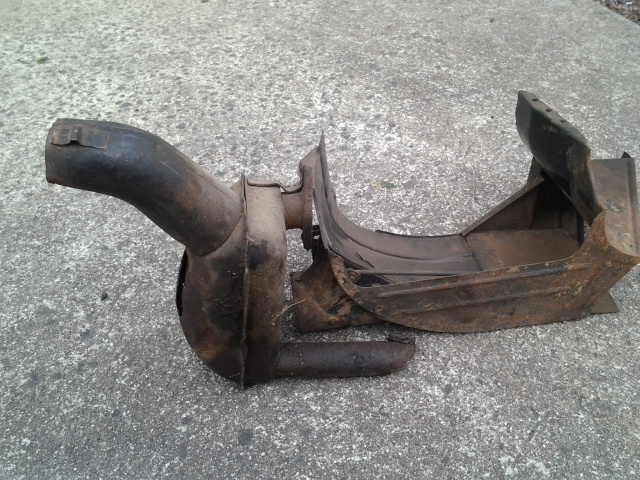

2013-08-16 13.11.08.jpg, 188 kb, 640 x 480
2013-08-16 13.11.08.jpg 188 kb, 157 downloads since 2013-09-11

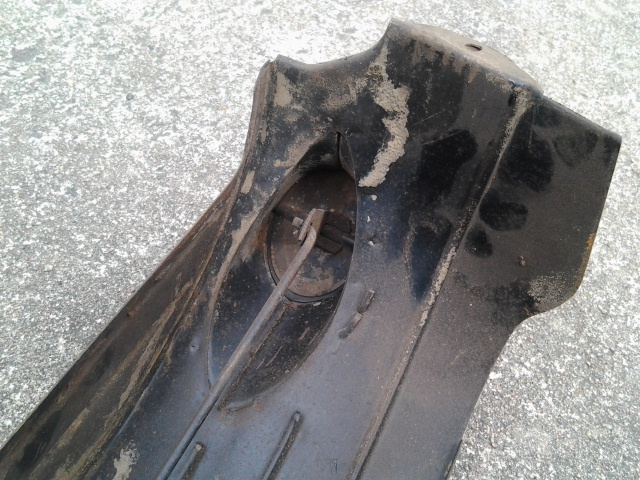

2013-08-16 13.11.29.jpg, 172 kb, 640 x 480
2013-08-16 13.11.29.jpg 172 kb, 194 downloads since 2013-09-11
