Det jag är ute efter är om nån har en CAD ritning på sänkningssatsen man monterar på framvagnen. Min tanke är att tillverka egna "trådgnist", främst till mig själv men skulle det bli bra så kanske det blir fler set.
Det gäller en bay av årsmodell -73.

Projektet "Den vita -66:an"

Enkelhytt bay 1973:a

2

Kul idé, jag tror dock inte någon har gjort en cad ritning på sänkssatser, för då borde man ha sett några billigare sänksatser till salu.
Hur tjock plåt går det att skära i med en trådgnist ?

3

Franke skrev:

Kul idé, jag tror dock inte någon har gjort en cad ritning på sänkssatser, för då borde man ha sett några billigare sänksatser till salu.
Hur tjock plåt går det att skära i med en trådgnist ?

Jag trodde knappt man skulle kunna få en sån genväg med färdiga CAD-ritningar, men klart värt ett försök. På jobbet trådgnistrar vi i härdat Orvar stål c:a 48 hrc. Tjockleken varierar mellan 1.5-60mm.
Skulle man bara få reda yttre och inre diametern på framvagnen. Och likaså bredden + tjockleken på "låsblecken" så kan man ju börja skissa lite i solidworks.

Projektet "Den vita -66:an"

Enkelhytt bay 1973:a

4

Låter som att du har ett bra jobb !
Jag har lösa sänksatser hemma, dock til splitframvagn men dom ser ungefär likadana ut som till bay.
Jag kan ta några mått och skriva här när jag får tid över.

5

Franke skrev:

Låter som att du har ett bra jobb !
Jag har lösa sänksatser hemma, dock til splitframvagn men dom ser ungefär likadana ut som till bay.
Jag kan ta några mått och skriva här när jag får tid över.

Det låter jättebra gör det när nu hinner. Jobbet jag har är kanon, det innefattar allt från svarv. 5-axligafräsar, höghastighetsfräsar, planslip, sänkgnist, trådgnist mm.

Projektet "Den vita -66:an"

Enkelhytt bay 1973:a

6

Jag fick gjort egna sänksatser till min split. Och jag kan tänka mig att jag kan ordna fram cad-filen också:)

7

jonas n skrev:

Jag fick gjort egna sänksatser till min split. Och jag kan tänka mig att jag kan ordna fram cad-filen också:)

Det vore ju guld värt. Vill du ha min mail?

Projektet "Den vita -66:an"

Enkelhytt bay 1973:a

8

Tyvärr! han hade slarvat bort den ICQ/ac

9

jonas n skrev:

Tyvärr! han hade slarvat bort den ICQ/ac

Det var ju synd! Men bara jag får måtten som jag önskar så löser det sig nog endå. Tack iallafall!

Projektet "Den vita -66:an"

Enkelhytt bay 1973:a

10

Splitbuss torsionrören är 58mm ytterdiameter (=innerdiameter för sänksatserna)

Splitframvagn till Bay.pdf

Bay torsionsrören är 64mm ytterdiameter (=innerdiameter för sänksatserna)

Bay framvagn.pdf

Kid-V-Rod -51
Hebster -52
Geländewagen Typ-51 -66
Porsche 912/911ST
Ford pickup -36

11 Senaste redigerad av J.Schill (2012-01-21 09:45:12)

Hebster52 skrev:

Splitbuss torsionrören är 58mm ytterdiameter (=innerdiameter för sänksatserna)

Splitframvagn till Bay.pdf

Bay torsionsrören är 64mm ytterdiameter (=innerdiameter för sänksatserna)

Bay framvagn.pdf

Detta var ju kanon. Då ska det ju inte vara så svårt att få till dom yttre. Det borde väl räcka att göra dom c:a 40mm breda och 6mm tjocka, eller vad tror ni. "hylsan" inne i röret har jag ingen aning om. Det känns ju som att den är viktigast att få till mått mässigt så att fjäderpaketet sitter tajt. Eller är det så att man kan andvänd dom som redan sitter inne i röret. Är jag helt ute och cyklar nu!

Projektet "Den vita -66:an"

Enkelhytt bay 1973:a

12

Det är original hylsan inne i rören används. Den bara lösgörs från rören och fästbulthålen görs ovala för att möjlig göra vridning av innerhylsan.

Kid-V-Rod -51
Hebster -52
Geländewagen Typ-51 -66
Porsche 912/911ST
Ford pickup -36

13

Hebster52 skrev:

Det är original hylsan inne i rören används. Den bara lösgörs från rören och fästbulthålen görs ovala för att möjlig göra vridning av innerhylsan.

Okej då är jag med på banan igen. På ett ungefär hur långt ska spåret vara i röret och yttre plattan.

Projektet "Den vita -66:an"

Enkelhytt bay 1973:a

14 Senaste redigerad av Hebster52 (2012-01-21 10:12:06)

Det är ju lite av en smaksak om man har möjlighet å själv bestämma... ICQ/ab

Såhär stor blev den med dom jag använde på bay framvagnen.
Går ju å räkna ut längden på ett ungefär utgående från originalhålets diameter.

http://i45.photobucket.com/albums/f98/Hebster52/Bay%20Pritschen/20090728001.jpg

Kid-V-Rod -51
Hebster -52
Geländewagen Typ-51 -66
Porsche 912/911ST
Ford pickup -36

15

Hebster52 skrev:

Det är ju lite av en smaksak om man har möjlighet å själv bestämma... ICQ/ab

Då är det bara att börja skissa nu då. Jag slänger upp lite bilder här nästa vecka! Föresten vad är det för gänga till skruven "bulten". M10 eller M12 plus stigning är intressant.

Projektet "Den vita -66:an"

Enkelhytt bay 1973:a

16

Nu har jag börjat skissa lite. Men vill gärna veta vad det är för dim på låst bulten. Hoppas nån som vet detta. Får jag bara svaret på detta borde det väl räcka att lägga på några millimeter på spåret i sänksatsen. Isåfall slänger jag upp nån bild och filen imorn på hur jag tänk.

Projektet "Den vita -66:an"

Enkelhytt bay 1973:a

17 Senaste redigerad av Franke (2012-02-01 20:02:13)

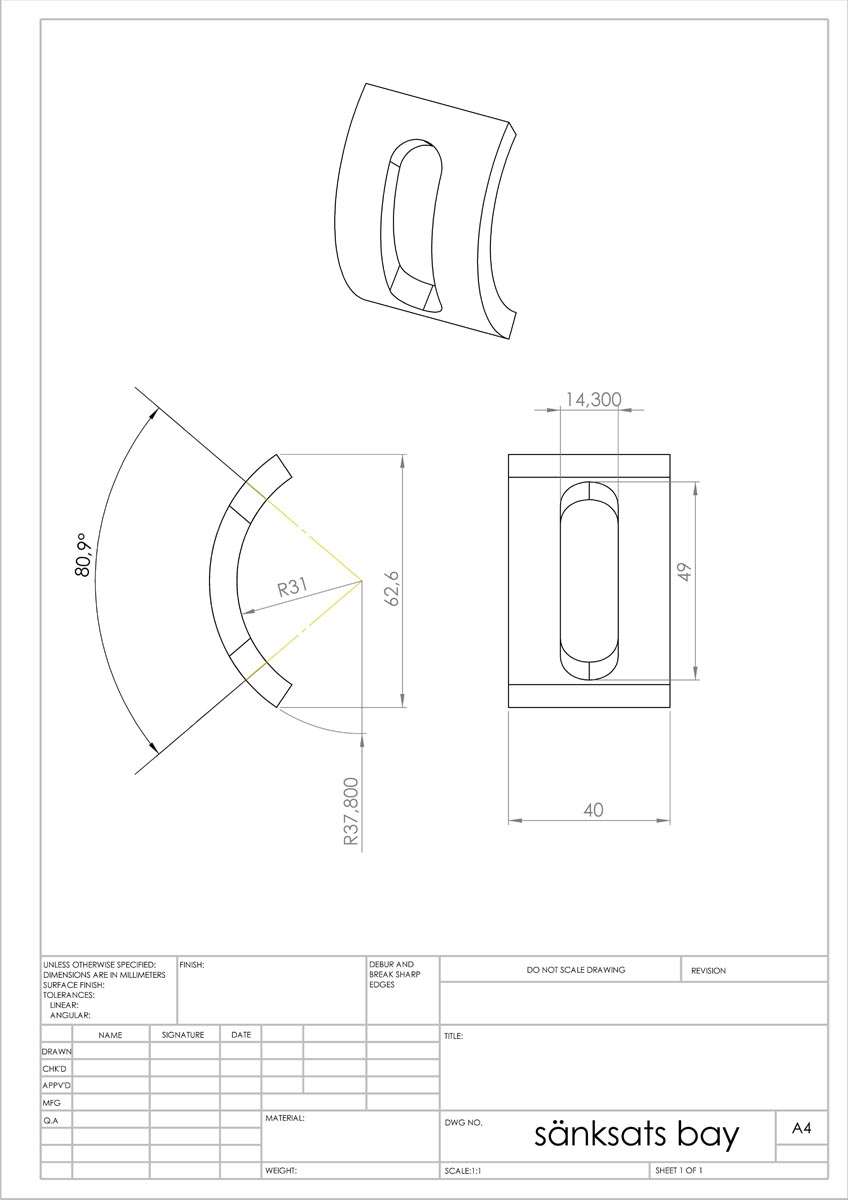

Nu har jag gjort en enkel skiss åt dig  ICQ/ab
Jag vet inte hur man gör splines så det hoppade jag över.
Den stora delen har 23 tänder och den mindre 12 tänder (den mindre gjorde jag ingen ritning på), bulten till mittklumpen är m14x1,5.

Post's attachments

sänksats bay.JPG, 83.64 kb, 848 x 1200
sänksats bay.JPG 83.64 kb, 189 downloads since 2012-02-01

18

Franke skrev:

Nu har jag gjort en enkel skiss åt dig  ICQ/ab
Jag vet inte hur man gör splines så det hoppade jag över.
Den stora delen har 23 tänder och den mindre 12 tänder (den mindre gjorde jag ingen ritning på), bulten till mittklumpen är m14x1,5.

Ett jätte stort tack till dig. Imorn blir det till att jobba även på rasterna ;-)  postar nått här imorn så kan man ju bolla idéer. Tanken är att göra justermånen så lång som möjligt!

Projektet "Den vita -66:an"

Enkelhytt bay 1973:a

19

Här kommer lite bilder på det jag tänkt att skära ut!

http://img826.imageshack.us/img826/5910/77598144.jpg

http://img339.imageshack.us/img339/6447/14953519.jpg

http://img687.imageshack.us/img687/8228/19463201.jpg

http://img69.imageshack.us/img69/5174/79187142.jpg

http://img9.imageshack.us/img9/644/92368903.jpg

http://img16.imageshack.us/img16/5421/21767866.jpg

Detta borde väl funka eller vad tror expertisen!
Fan vad bilderna blev konstiga!!!

Projektet "Den vita -66:an"

Enkelhytt bay 1973:a

20

Snygga, men jag tror att de man köper har lite färre splines.

http://img20.imageshack.us/img20/8615/dsc02839z.jpg

Man vet inte att man inte kan innan man provat.

21

Vad kommer en sats att kosta då? ICQ/ab

Det är aldrig för sent att få en lycklig barndom.              (o\!/o)   |o \/ o|

22

David, Luleå skrev:

Snygga, men jag tror att de man köper har lite färre splines.

http://img20.imageshack.us/img20/8615/dsc02839z.jpg

Jo tanken är ju att få mer i justering genom att göra dom "längre". Men vet inte om man vinner på det i praktiken.

Projektet "Den vita -66:an"

Enkelhytt bay 1973:a

23

j:son skrev:

Vad kommer en sats att kosta då? ICQ/ab

Då metoden att trådgnistra dom är dyr så skulle nog en sats kosta mer är 2000:-  dock inte för mig ICQ/ab
Men funkar dessa bra så ska jag försöka klura ut billigare metod med samma design. Det borde ju inte vara några problem att tillverka för en fyrhundring! Eller finns det redan så billiga i handeln?

Projektet "Den vita -66:an"

Enkelhytt bay 1973:a

24

500 bagis på CSP i Hyllinge.
Vet inte vad andra tar.

Det är aldrig för sent att få en lycklig barndom.              (o\!/o)   |o \/ o|

25

Där har jag inte kollat. Men hittade för 800 bagis på ett annat ställe.  Tanken är ju först och främst att slänga upp en CAD-fil som andra kan använda sig av. Men först när jag kollat så allt verkar stämma.
