1 Senaste redigerad av Kurtivan (2022-05-02 13:55:45)

I denna 65:as tidigare liv har tändningslåset kopplats bort och ersatts med dels en  strömbrytare dels en tryckknapp. Tryckknappen sitter högre upp på bilden med en svart kabel (gul kabelsko) som har spänning och en rödsvart utan. Strömbrytaren strax nedanför har en röd kabel med spänning och en gul utan. Idag så slår man på strömbrytaren och sedan trycker man på startknappen för att starta.
Nu har jag köpt en ny platta till tändlåset och den har tre kablar med märkningen 15, 30 och 50. Hur kopplar jag om för att få ordinarie tändlås att fungera?

Post's attachments

20220502_145348.jpg, 187.5 kb, 747 x 996
20220502_145348.jpg 187.5 kb, 99 downloads since 2022-05-02

Gubbjävel; dvs originalfantast

2

Blir det rätt om jag kopplar ihop den svarta till tryckknappen med 30, den svart/röda från den knappen till 50, gul från strömbrytaren till 15 och den röda kopplad till strömbrytaren, den kan jag plocka bort?

Gubbjävel; dvs originalfantast

3

bosch
http://www.classicmotor.se/artiklar/exp … -ett-rela/

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

4

Vi har ju i detta förum:
https://boxerville.se/forum/viewtopic.php?id=30574

men vad tror ni, antar jag rätt?

Gubbjävel; dvs originalfantast

5

Ja, du har rätt!

Den Gula kabeln är den som ska till Kl.15, Den svarta kabeln ser ut att gå från den röda som går till lampknappen. i så fall ska den gå till Kl.30, Den röda Kabeln på startknappen skall gå till Kl.50 (den kabeln som sticker ut från startlåset kan du kanske koppla direkt i sockeln som sitter mellan den tunna röda och den lite tjockare röda som går vidare bak till starten

6 Senaste redigerad av Kurtivan (2022-05-03 17:35:56)

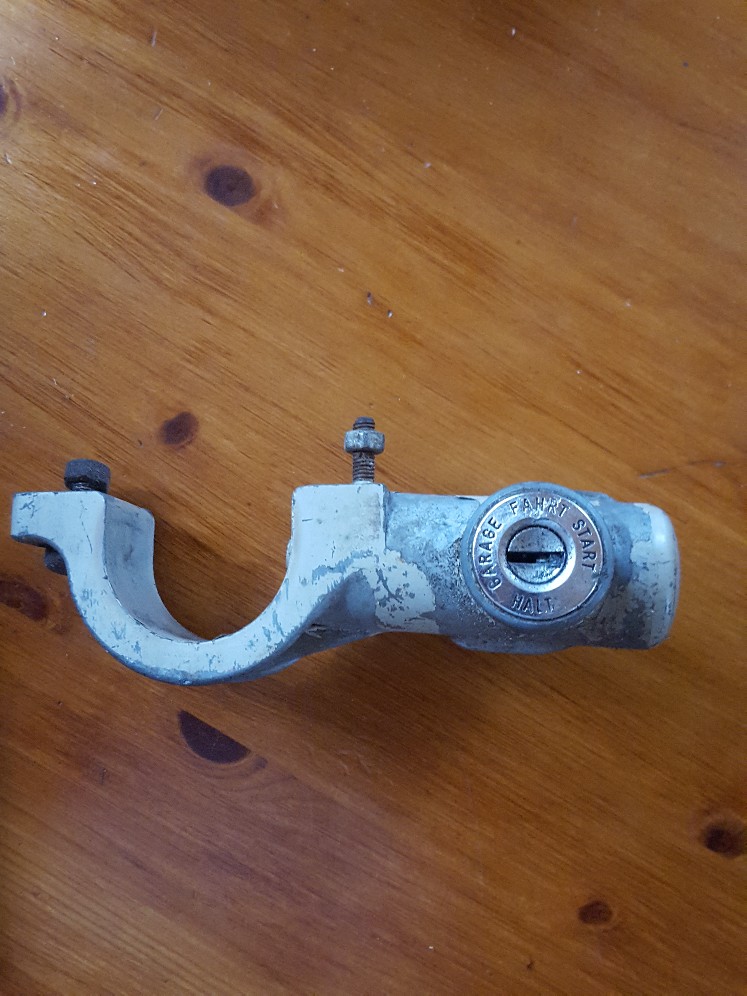

Tack! Stötte på problem, det som från själva tändlåset som ska in vredet på den nya tändplattan är trasigt ICQ/ac  Nu råkar jag ha ett löst som den grejen är hel på, men då är jag utan nyckel till det
Kan man para ihop dom och få ett fungerande?

Post's attachments

20220503_181615.jpg, 154.01 kb, 747 x 996
20220503_181615.jpg 154.01 kb, 94 downloads since 2022-05-03

Gubbjävel; dvs originalfantast
