Snyggt byggt, fräsig kärra! Imponerande arbete  ICQ/ay

453

Tack för alla kommentarer, roligt att ni tycker till och hejar på!  ICQ/ab

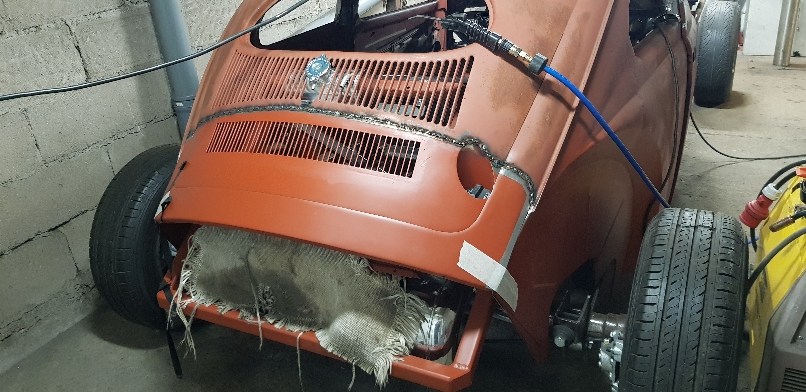

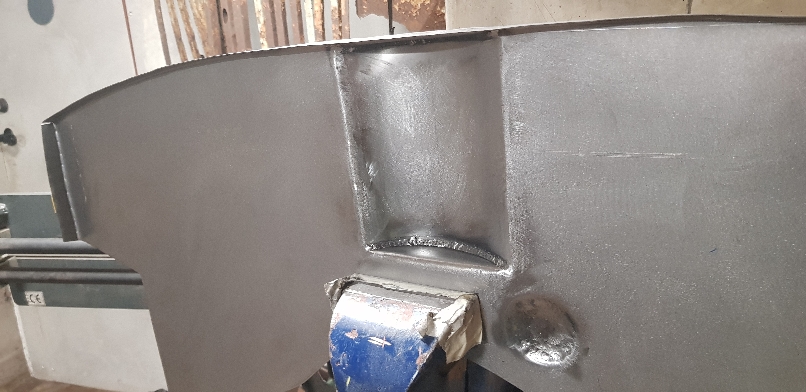

Nu har de blivit lite mer gjort och fortsättningen på luckan foftsätter, eller ja luckan kanske är fel ordval i det hela igentligen, då den kommer och va en helhet med karossen  ICQ/bs

Innan jag går vidare med luckan, måste det som sitter där under anpassas om. Lyckas dock göra ett lock eller ett täckande avslut på lucka  innan den togs bort. Den är valsad i kanten i radien och kommer skruvas på plats i slutändan.

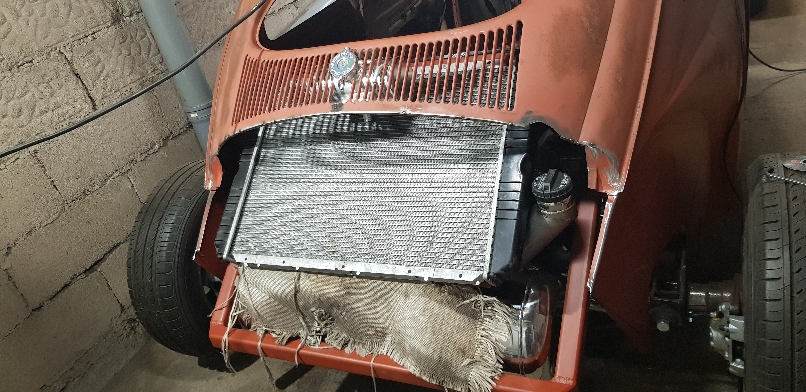

Vidare flyttades kylar fästet uppåt och vinklades om för bättre passform i sitt utrymme.

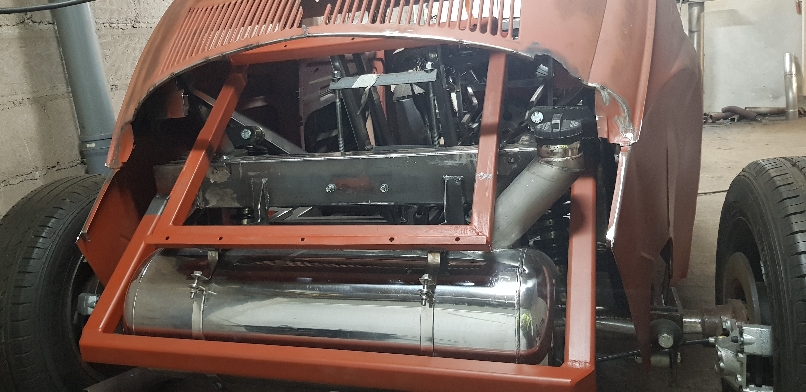

Byggde också en  "båge" runt tanken, som jag gissar på att de blir klagomål på om jag inte har vid bes, men givietvis också för sig själv. Bågen blev i 50x50x5, så relativt rejäl för säkerhets skull   (hoppas jag) ICQ/bk

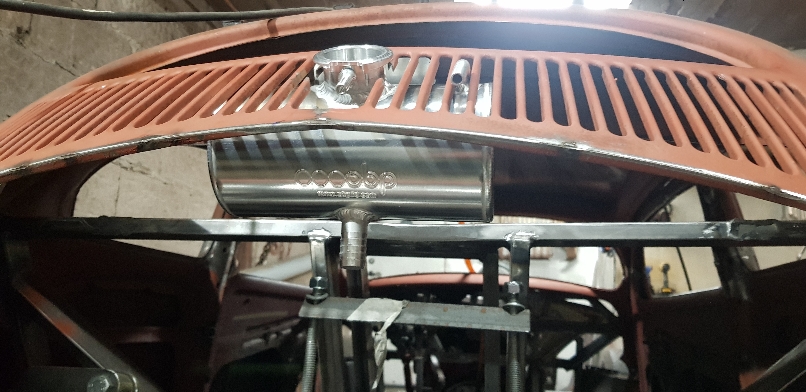

Kylet har ingen egen expansion, så en mindre tank till detta inhandlades. Tror den är på 1.4L, har dock inte räknat så mycket på vatten volymen då den inte är helt spikad med rör dim och liknande än, men hoppas den ska räcka till mot den troliga volym ökningen.

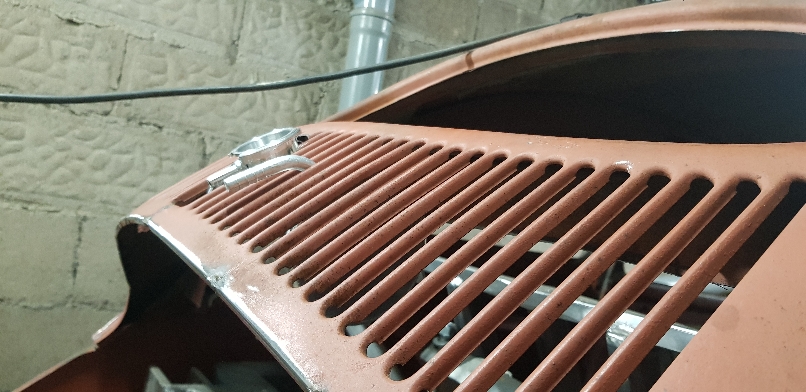

Den kommer så som bensin tanken ha en yttre påfyllning, och fälls in under gallret ovan kylaren. Det blir tajt överallt och allt måste monteras i en viss ordning för att de ska funka, men går gör det  ICQ/ay
En mod jag måste göra är att flytta inloppet på expansionen till sidan av tanken, annars tar den i fläkt uppsättningen som ska dit snart.

Mer om fortsättningen nästa sväng!
Över och ut  ICQ/br

Post's attachments

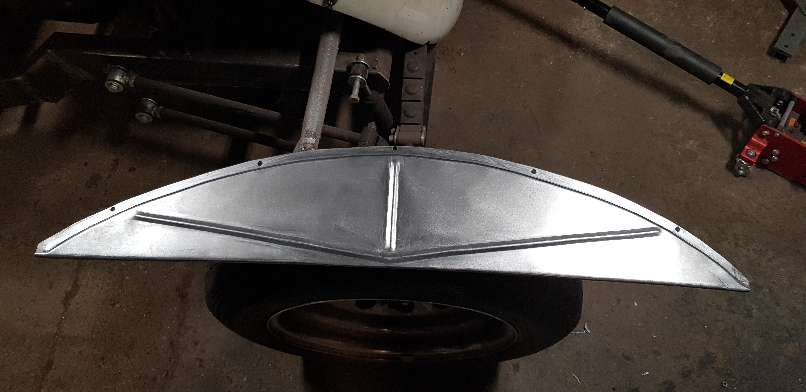

Resizer_16865186137791.jpg, 229.04 kb, 806 x 392
Resizer_16865186137791.jpg 229.04 kb, 44 downloads since 2023-06-11

Resizer_16865186205243.jpg, 211.69 kb, 806 x 392
Resizer_16865186205243.jpg 211.69 kb, 36 downloads since 2023-06-11

Resizer_16865186277285.jpg, 250.31 kb, 806 x 392
Resizer_16865186277285.jpg 250.31 kb, 37 downloads since 2023-06-11

Resizer_168651868357917.jpg, 252.67 kb, 806 x 392
Resizer_168651868357917.jpg 252.67 kb, 36 downloads since 2023-06-11

Resizer_168651870564621.jpg, 285.05 kb, 806 x 392
Resizer_168651870564621.jpg 285.05 kb, 34 downloads since 2023-06-11

Projekt: Oval V8:an -57

454

Några sedvanliga extra bilder  ICQ/ah  ICQ/br

Post's attachments

Resizer_16865210915871.jpg, 257.97 kb, 806 x 392
Resizer_16865210915871.jpg 257.97 kb, 35 downloads since 2023-06-11

Resizer_16865210971233.jpg, 281.69 kb, 806 x 392
Resizer_16865210971233.jpg 281.69 kb, 37 downloads since 2023-06-11

Projekt: Oval V8:an -57

455

Daxs för en update!
Kör en fler inläggs ansats denna gång, uppdelat.

Vi börjar med fortsättningen av bakdelen  ICQ/bs

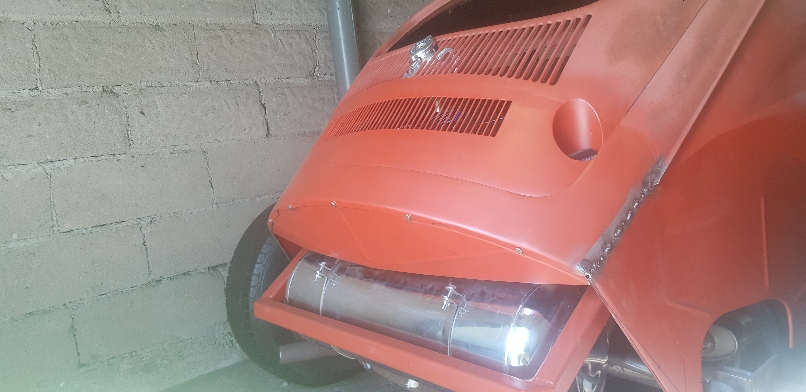

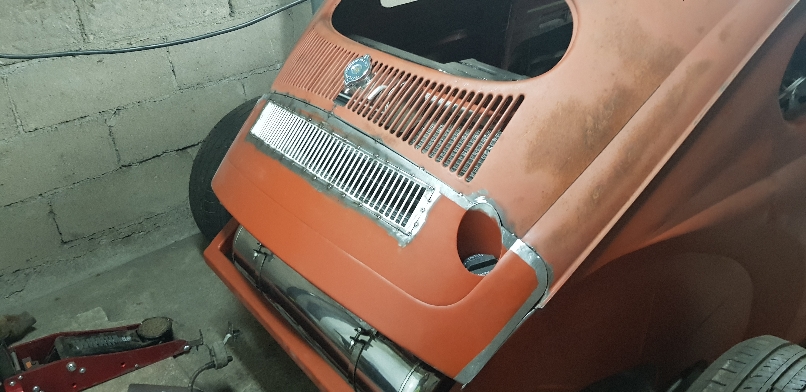

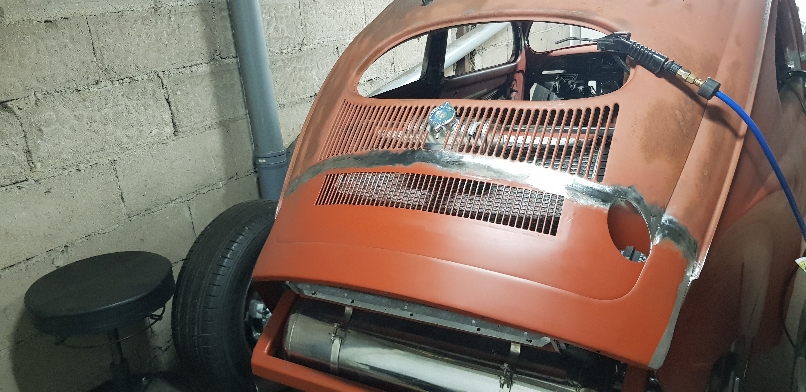

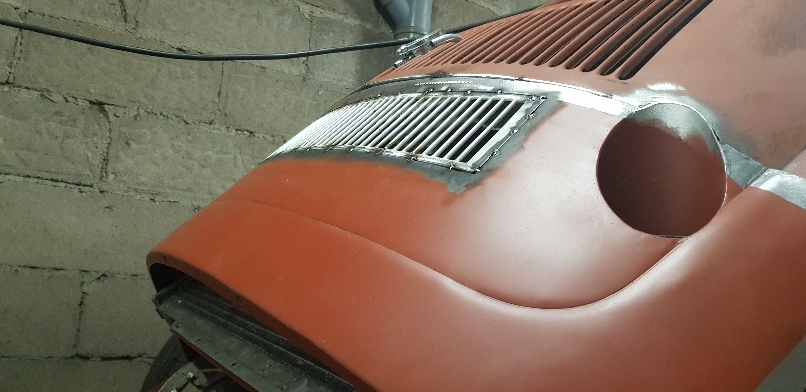

Har letat med ljus o lyckta efter nått som matchar luftgallren i bak för lite extra luft tillförsel.
Hade initialt tänkt köra med gälar, men kände att de skulle passa bättre att köra vidare på det som redan va i stil.
Leta som en galning efter orginal galler, eller nått i den stil en, gjorde massa egna presnings varianter o höll på, till jag tillslut stod o badrummet och ögat fastna på eöement gallret  ICQ/ai  som förvänande nog va skapligt i mått med galler spjälorna som orginal  ICQ/ag  Sagt o gjort, upp i krympen och fick till radien, resten är svets och slip  ICQ/ah
Kanske en lite ortodox lösning, men den fyller funktionen jag ville åt, och det passar väl skapligt in?

Så va denna lilla historia slut, men kommer strax en till  ICQ/ar

Post's attachments

Resizer_168651872829027.jpg, 265.96 kb, 806 x 392
Resizer_168651872829027.jpg 265.96 kb, 39 downloads since 2023-07-19

Resizer_168651874331931.jpg, 222.81 kb, 806 x 392
Resizer_168651874331931.jpg 222.81 kb, 29 downloads since 2023-07-19

Resizer_1689077589149105.jpg, 242.15 kb, 806 x 392
Resizer_1689077589149105.jpg 242.15 kb, 33 downloads since 2023-07-19

Resizer_1689077616705107.jpg, 225.82 kb, 806 x 392
Resizer_1689077616705107.jpg 225.82 kb, 31 downloads since 2023-07-19

Resizer_1689077706155125.jpg, 271.8 kb, 806 x 392
Resizer_1689077706155125.jpg 271.8 kb, 39 downloads since 2023-07-19

Projekt: Oval V8:an -57

456

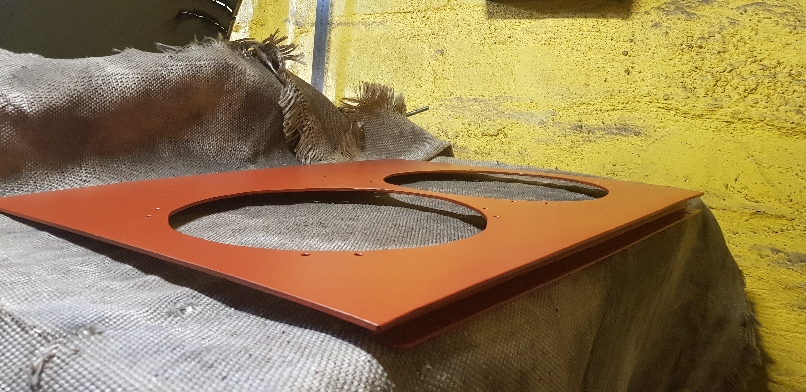

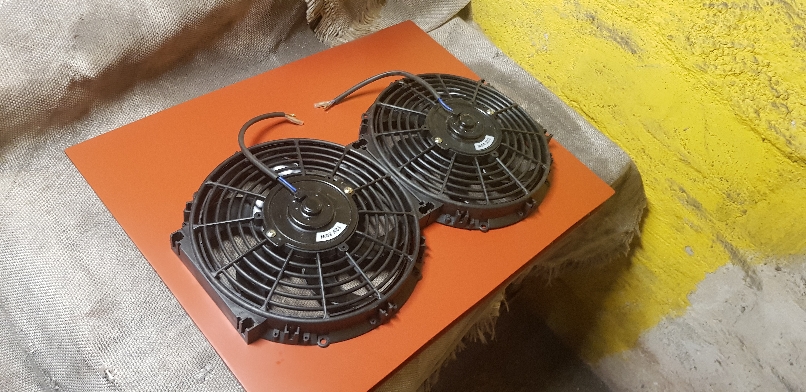

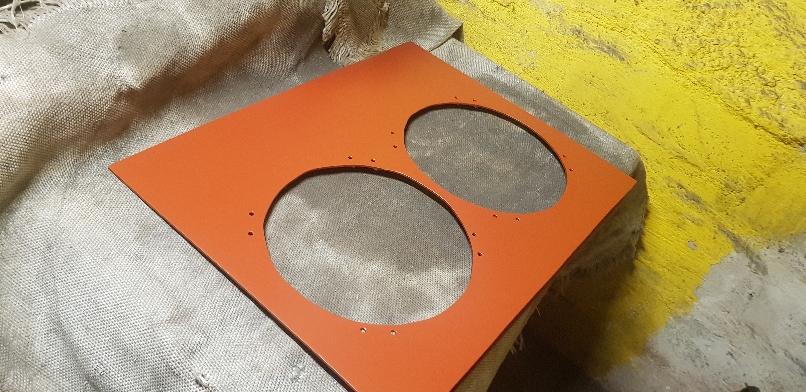

Till bakdelen behövdes också lite fläktar till kylet.
Inte så mycket att orda om de hela igentligen, plåten är i en lätt radie och sluter skapligt tätt överallt, dock kommer det kompletteras med en skumgummi list i neder och överkant för extra täthet.
Fläktarna är 2x 10 tum på 180w stycket, helt gått på känsla och inte räknat en siffra på luftmängd och flöde, så detta kanske får uppdateras i framtiden om de inte funkar.   ICQ/bs

Över o ut!

Post's attachments

Resizer_168651877854439.jpg, 280.16 kb, 806 x 392
Resizer_168651877854439.jpg 280.16 kb, 32 downloads since 2023-07-19

Resizer_168651878774741.jpg, 283.36 kb, 806 x 392
Resizer_168651878774741.jpg 283.36 kb, 32 downloads since 2023-07-19

Resizer_168651879482043.jpg, 283.34 kb, 806 x 392
Resizer_168651879482043.jpg 283.34 kb, 35 downloads since 2023-07-19

Projekt: Oval V8:an -57

457

Elementärt.. ICQ/ay  gillart !!!

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

458

michaelth skrev:

Elementärt.. ICQ/ay  gillart !!!

Haha  ICQ/ap  ICQ/ay

Projekt: Oval V8:an -57

459

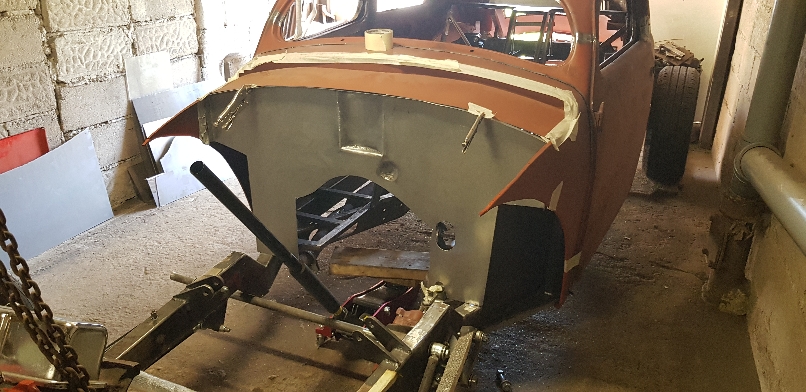

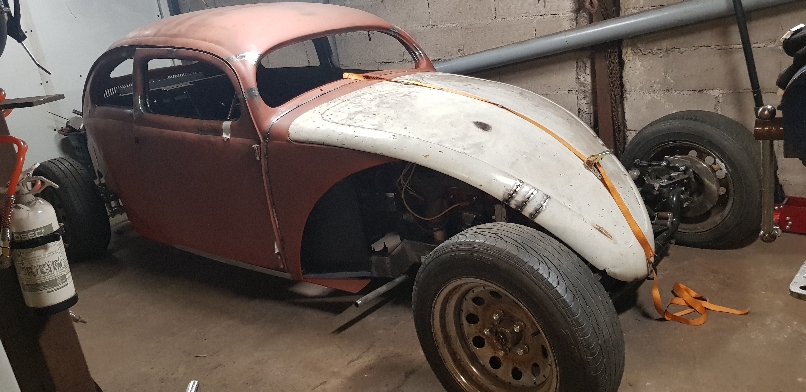

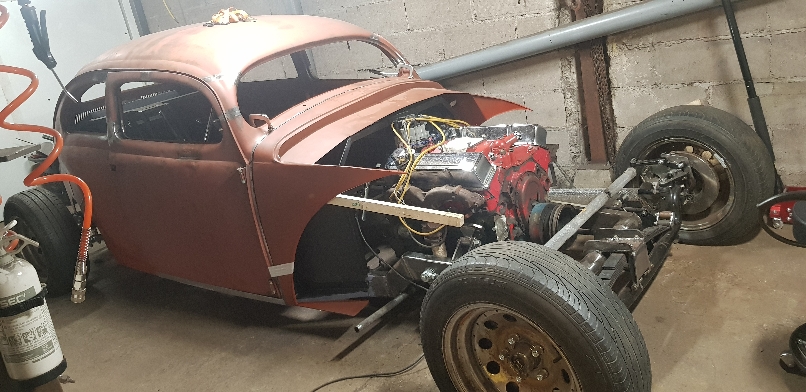

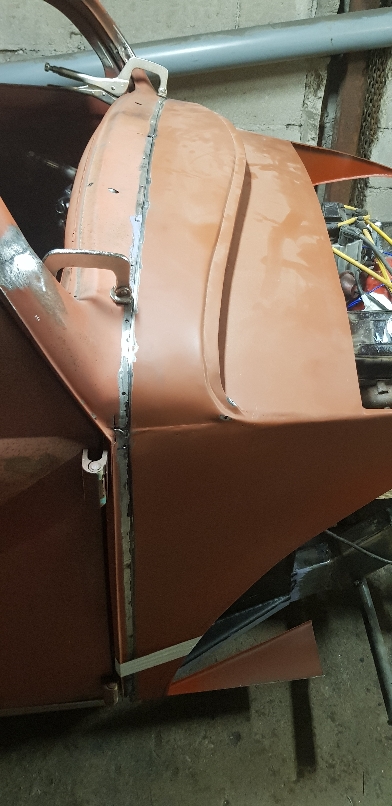

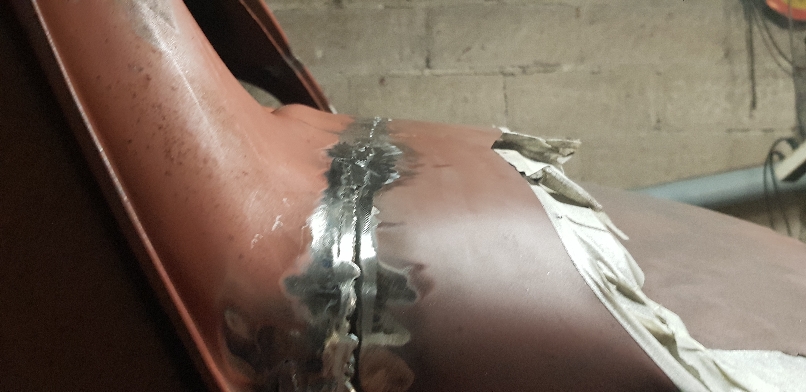

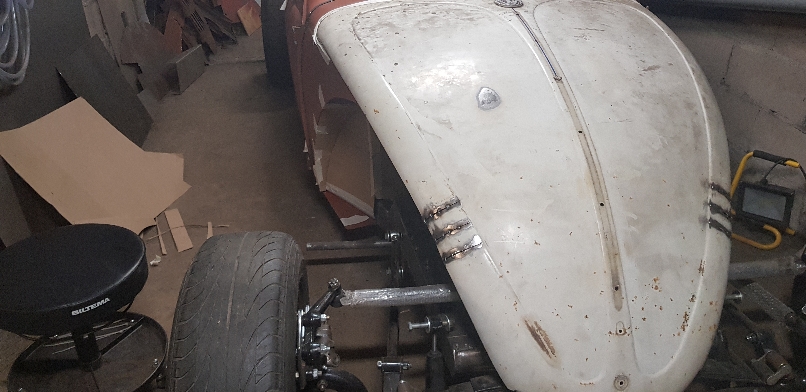

Idag är de daxs för framdelen. Den är gjord i tre delar och har suttit punktad länge nu, så daxs för en slutgiltig fastsättning ICQ/ah

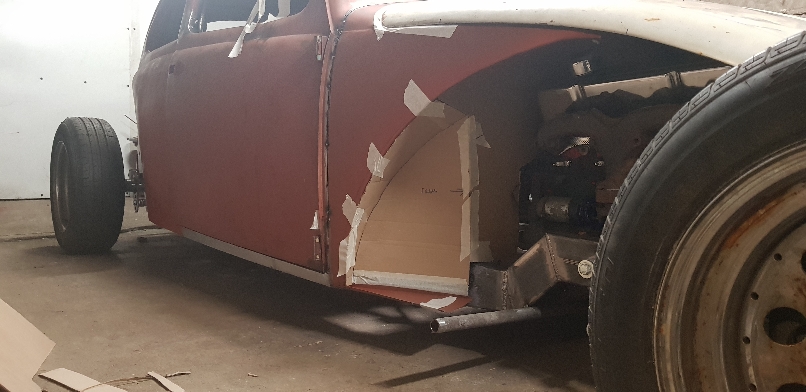

Men innan allt smält ihop börjar jag också med att pappa ut intäckningen av "inner skärmarna" som också sitter ihop med framdelen.

Så här börjar allt  ICQ/br

Post's attachments

Resizer_168907745238269.jpg, 207.5 kb, 806 x 392
Resizer_168907745238269.jpg 207.5 kb, 33 downloads since 2023-07-20

Resizer_168907750590185.jpg, 204.5 kb, 806 x 392
Resizer_168907750590185.jpg 204.5 kb, 31 downloads since 2023-07-20

Resizer_168907753226189.jpg, 222.8 kb, 392 x 806
Resizer_168907753226189.jpg 222.8 kb, 33 downloads since 2023-07-20

Resizer_168907754713593.jpg, 248.21 kb, 806 x 392
Resizer_168907754713593.jpg 248.21 kb, 36 downloads since 2023-07-20

Resizer_1689077575652101.jpg, 265.07 kb, 806 x 392
Resizer_1689077575652101.jpg 265.07 kb, 33 downloads since 2023-07-20

Projekt: Oval V8:an -57

460

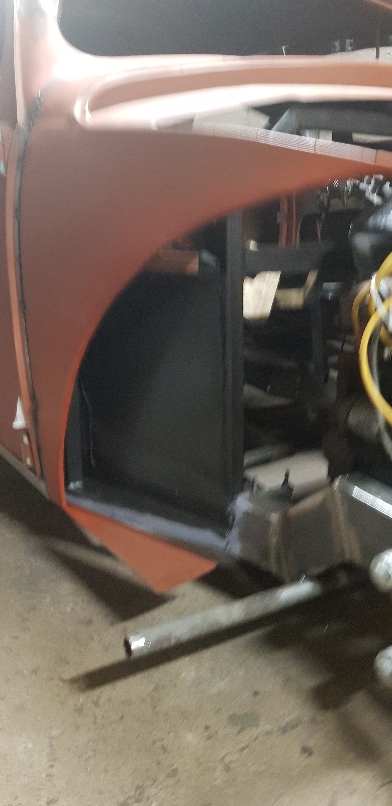

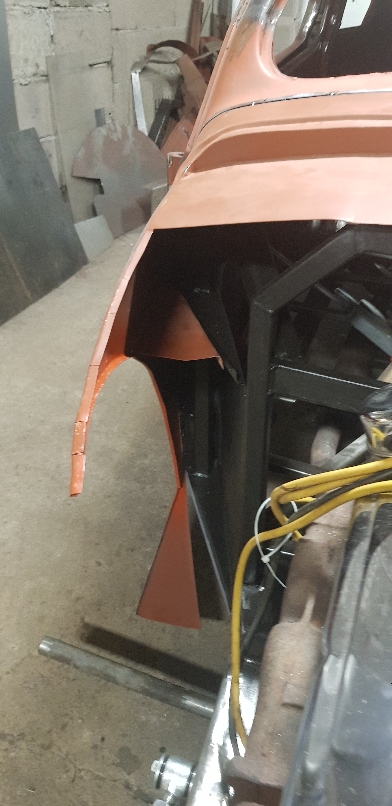

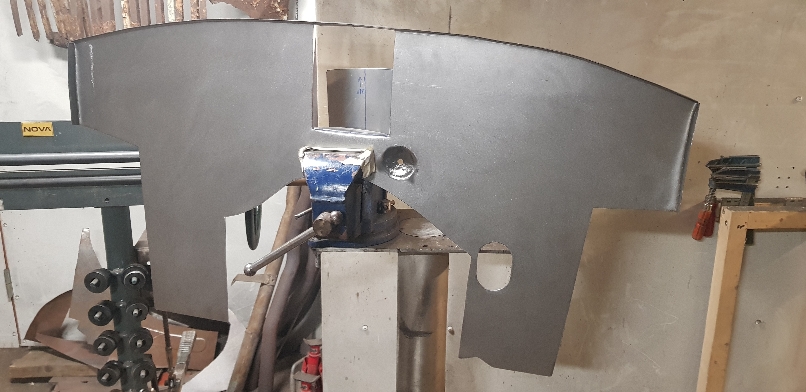

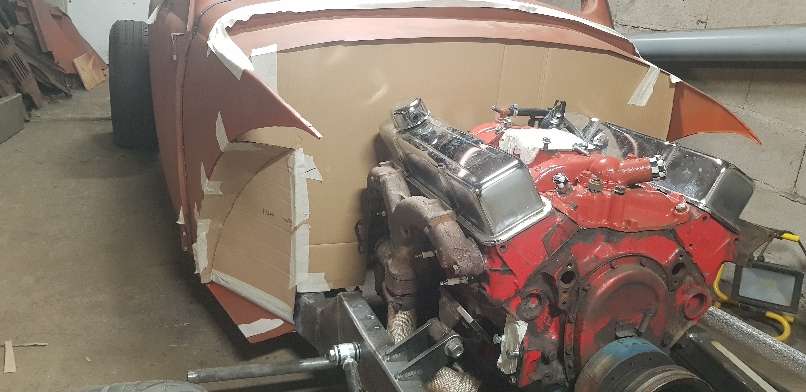

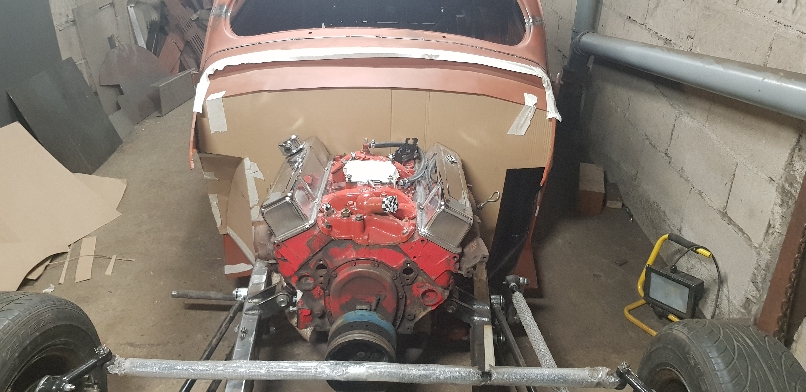

Fortsätter min cad även till torpeden och försöker få till allt så noga jag kan med form och uttag för hål osv.  ICQ/bv

Post's attachments

Resizer_168907744018565.jpg, 251.21 kb, 806 x 392
Resizer_168907744018565.jpg 251.21 kb, 34 downloads since 2023-07-20

Resizer_168907744618767.jpg, 249.39 kb, 806 x 392
Resizer_168907744618767.jpg 249.39 kb, 38 downloads since 2023-07-20

Resizer_168907746442473.jpg, 229.82 kb, 806 x 392
Resizer_168907746442473.jpg 229.82 kb, 31 downloads since 2023-07-20

Resizer_168907749172781.jpg, 221.91 kb, 392 x 806
Resizer_168907749172781.jpg 221.91 kb, 31 downloads since 2023-07-20

Resizer_168907749994283.jpg, 204.55 kb, 392 x 806
Resizer_168907749994283.jpg 204.55 kb, 32 downloads since 2023-07-20

Projekt: Oval V8:an -57

461

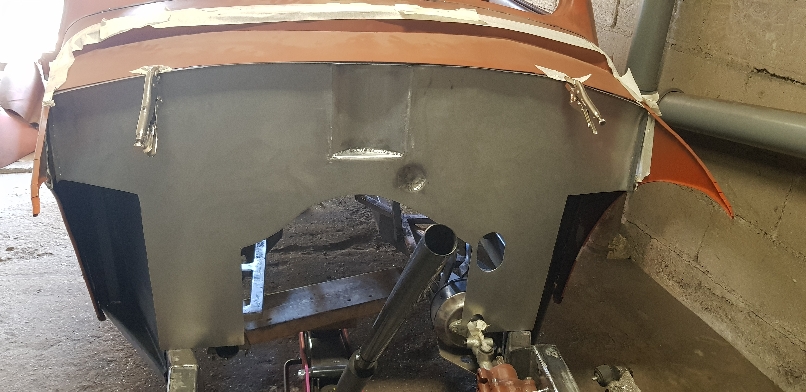

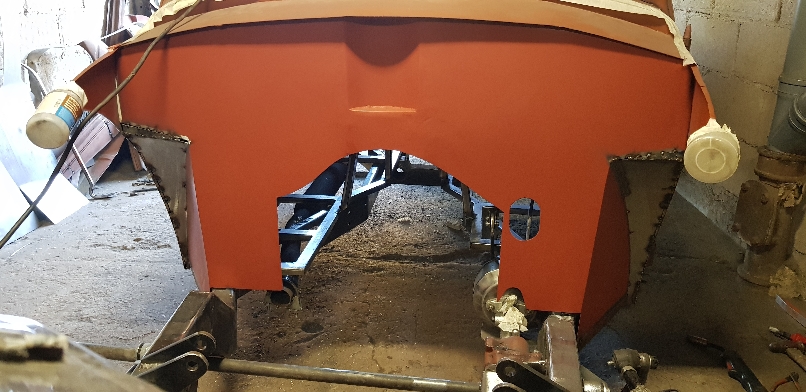

Börjar med torpeden som passar riktigt hyggligt på första försöket faktiskt, gör uttag för fördelaren som bygger endel bakåt.
En skål knackas också ut för frigång av olje trycks givaren, men detta gör jag om sedemera så den blir helt slät, då det inte blev så snyggt.
Anpassningar för bromsservo och styrstång görs och många passningar och små mod senare, sitter allt som jag vill. Torpeden svetsas och limmas i en kombo.
Lim är för övrigt nått nytt för mig, men verkar va vida andvänt under lång tid, så man får väl försöka va lite med i tiden och prova på andvändbara ställen, även fast detta nog blir det enda stället på bilen som kommer få den behandlingen  ICQ/ah  ICQ/ag

Post's attachments

Resizer_168907736544341.jpg, 275.55 kb, 806 x 392
Resizer_168907736544341.jpg 275.55 kb, 40 downloads since 2023-07-20

Resizer_168907737580145.jpg, 239.78 kb, 806 x 392
Resizer_168907737580145.jpg 239.78 kb, 34 downloads since 2023-07-20

Resizer_168907739729251.jpg, 215.17 kb, 806 x 392
Resizer_168907739729251.jpg 215.17 kb, 30 downloads since 2023-07-20

Resizer_168907742078759.jpg, 210.77 kb, 392 x 806
Resizer_168907742078759.jpg 210.77 kb, 36 downloads since 2023-07-20

Resizer_168907742706261.jpg, 214.51 kb, 806 x 392
Resizer_168907742706261.jpg 214.51 kb, 36 downloads since 2023-07-20

Projekt: Oval V8:an -57

462

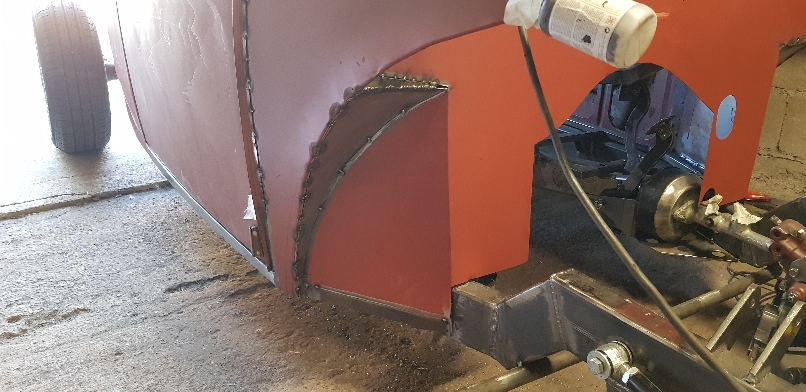

Sista delen blir innerskärmarna som sys ihop med helheten till slut. Denna lilla manöver tog lite tid, trots att de är ganska enkla former  ICQ/ah

På återhörande!

Post's attachments

Resizer_168907722130017.jpg, 202.64 kb, 806 x 392
Resizer_168907722130017.jpg 202.64 kb, 34 downloads since 2023-07-20

Resizer_168907724997625.jpg, 250.4 kb, 806 x 392
Resizer_168907724997625.jpg 250.4 kb, 37 downloads since 2023-07-20

Resizer_168907726247629.jpg, 255.53 kb, 806 x 392
Resizer_168907726247629.jpg 255.53 kb, 28 downloads since 2023-07-20

Resizer_168907727470933.jpg, 271.35 kb, 806 x 392
Resizer_168907727470933.jpg 271.35 kb, 35 downloads since 2023-07-20

Resizer_168907736053439.jpg, 247.01 kb, 806 x 392
Resizer_168907736053439.jpg 247.01 kb, 27 downloads since 2023-07-20

Projekt: Oval V8:an -57

463

ICQ/bp
Ja jäklar så bra det blir!  ICQ/bf  ICQ/ay

464

Lennart skrev:

ICQ/bp
Ja jäklar så bra det blir!  ICQ/bf  ICQ/ay

Tack Lennart  ICQ/bq

Projekt: Oval V8:an -57

465

Påt igen  ICQ/br

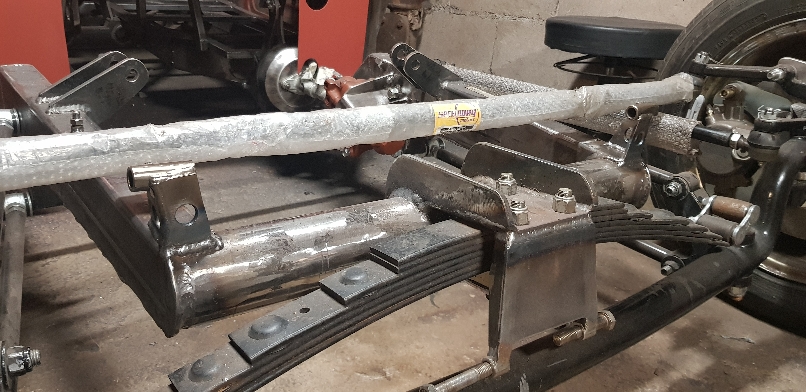

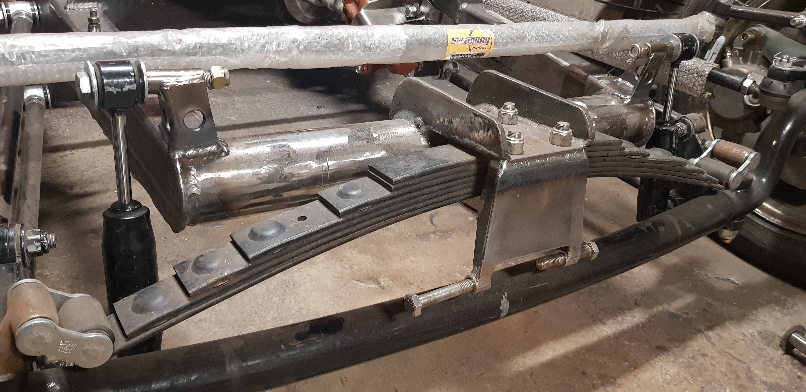

Äntligen tog jag mig i kragen och gjorde fästena till framdämparna. Dom gjordes initialt med fästet till fram lysen, men gjordes sedemera om för jag ville åt ett annat stuk.

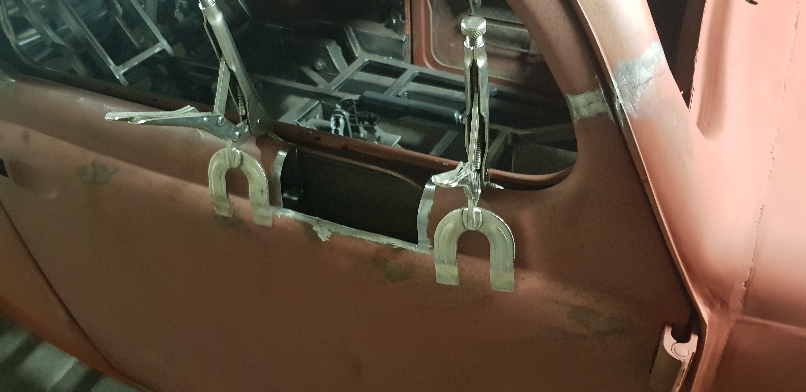

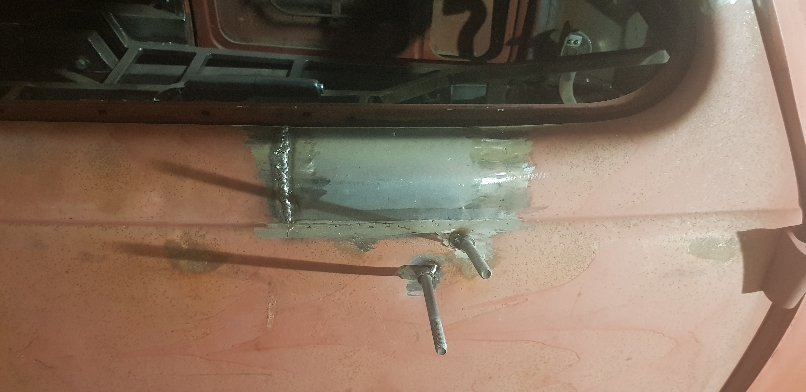

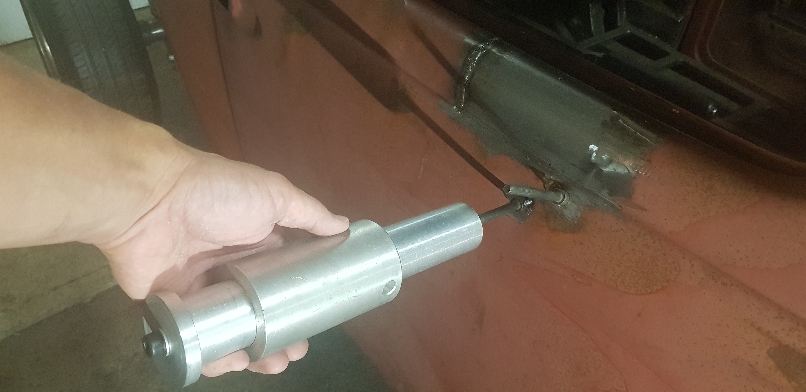

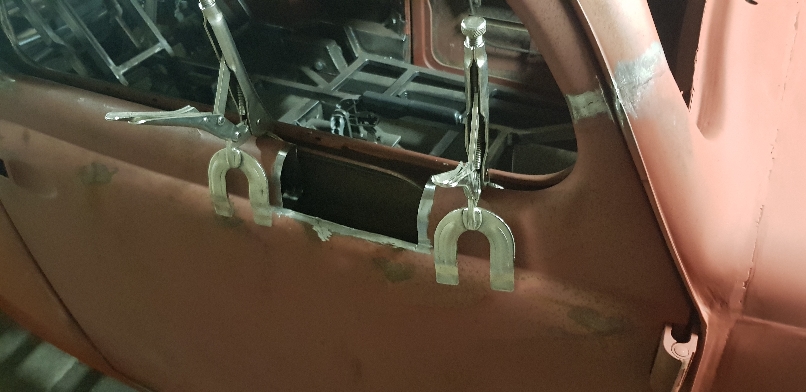

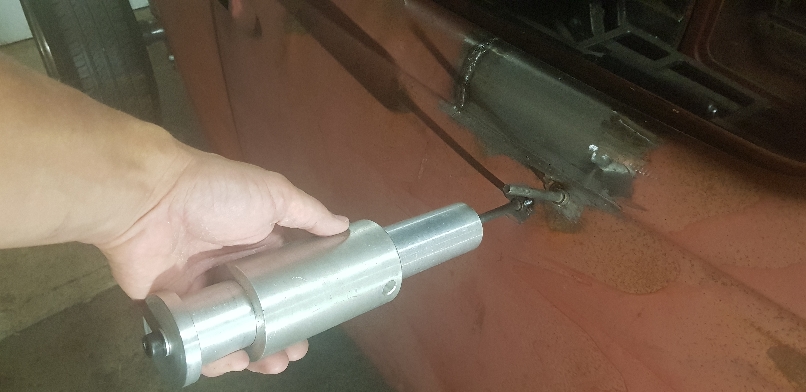

En gammal lagning fanns på passagerar dörren som inte kunde gå ogjord, liksaså endel bucklor. Plåten byttes och gjorde även en enkel slaghammare av vad jag hade, och punkta lätt fast skruvar som drag punkt, urarta inte i nått mästerverk, men betydligt bättre än innan ICQ/bk

De va det för nu, på återhörande!  ICQ/az

Post's attachments

Resizer_16890771103195.jpg, 198.23 kb, 806 x 392
Resizer_16890771103195.jpg 198.23 kb, 39 downloads since 2023-07-24

Resizer_16890771818167.jpg, 193.05 kb, 806 x 392
Resizer_16890771818167.jpg 193.05 kb, 30 downloads since 2023-07-24

Resizer_16890771892719.jpg, 206.96 kb, 806 x 392
Resizer_16890771892719.jpg 206.96 kb, 30 downloads since 2023-07-24

Resizer_168907720676713.jpg, 266.68 kb, 806 x 392
Resizer_168907720676713.jpg 266.68 kb, 30 downloads since 2023-07-24

Resizer_168907721448715.jpg, 265.16 kb, 806 x 392
Resizer_168907721448715.jpg 265.16 kb, 34 downloads since 2023-07-24

Projekt: Oval V8:an -57

466

Kör väl på när jag ändå är igång och  ICQ/bs

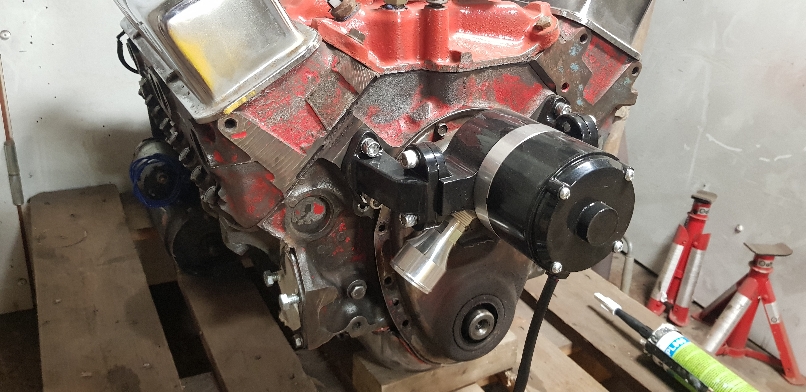

Lessnat lite på plåt och slip, så gör lite annat som omväxling. En ny elpump till motorn hade kommit, och den krävde en proppning av ett kylhål som orginal pumpen andvände, blev till och gänga ett passande storlek för en stoppskruv.

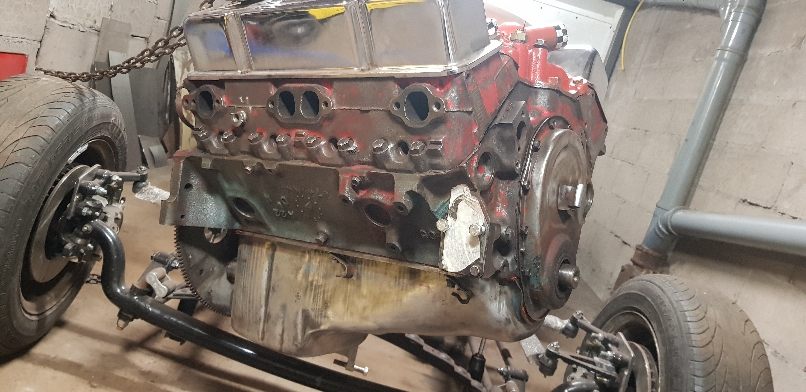

Vidare har det värsta av den gammla färgen på motorn oxkså tagits bort hjälpligt, tror på en silver nyans i framtiden, men vi får se  ICQ/bs

Även växellådan har fått sig en renovering och preppning, detta lämnade jag bort till en firma som hade lite mer kunskap i ämnet. Gick smidigt och bra, och garanti från första uppstarten/provkörningen av lådan, det kallar jag bilbyggar förståelse på högsta nivå! ICQ/bs  ICQ/bf

Post's attachments

Resizer_16890770954631.jpg, 254.58 kb, 806 x 392
Resizer_16890770954631.jpg 254.58 kb, 30 downloads since 2023-07-24

Resizer_16902395976111.jpg, 258.01 kb, 806 x 392
Resizer_16902395976111.jpg 258.01 kb, 34 downloads since 2023-07-24

Resizer_16902396036633.jpg, 205.23 kb, 806 x 392
Resizer_16902396036633.jpg 205.23 kb, 38 downloads since 2023-07-24

Resizer_16902396180807.jpg, 259.85 kb, 806 x 392
Resizer_16902396180807.jpg 259.85 kb, 34 downloads since 2023-07-24

Resizer_169023966723323.jpg, 250.54 kb, 806 x 392
Resizer_169023966723323.jpg 250.54 kb, 30 downloads since 2023-07-24

Projekt: Oval V8:an -57

467

Bjuder på en sista lite smutt detalj som damp ner i postlådan  ICQ/ag

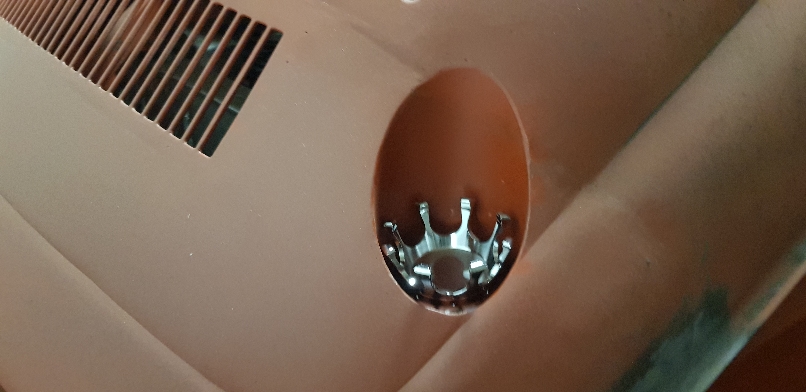

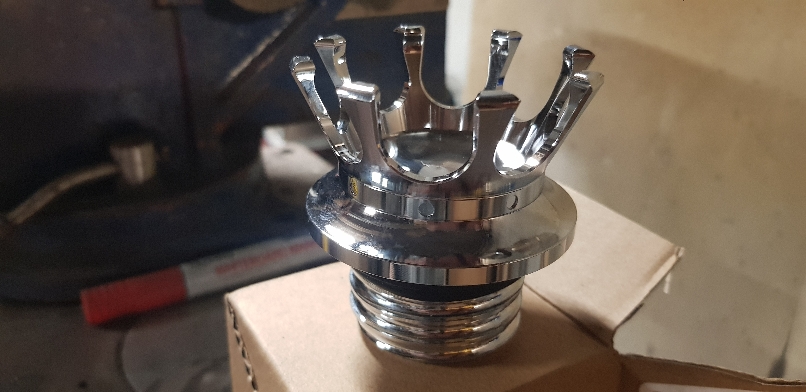

Ett lite kylar lock, formad som en kunga krona, så jäkla frän att jag va tvungen o köpa den  ICQ/ad

Lite annat smått o gott har också kommit hem, dels en förhöjnings ring till förgasarn då spjällen tog i insugs portarna vid gaspådrag. Men också en

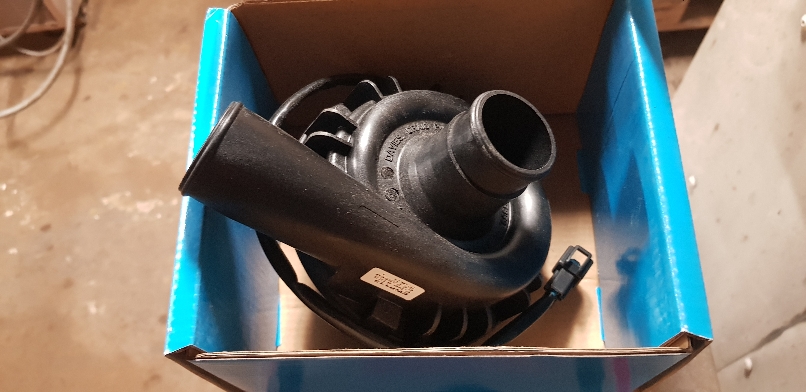

Davies craig hjälp pump till kylet, som ska sitta på returen från kylaren ibak. Både främre och bakre pump lämnar 180 minut liter, men den bakre finns med styrning för att bättre kontrollera flödet och kyleffekt så allt lirar som det ska, förhoppningsvis  ICQ/ah

Men nu är det sent, på återhörande! ICQ/br

Post's attachments

Resizer_169023963085311.jpg, 203.92 kb, 806 x 392
Resizer_169023963085311.jpg 203.92 kb, 33 downloads since 2023-07-24

Resizer_169023964354815.jpg, 189.53 kb, 806 x 392
Resizer_169023964354815.jpg 189.53 kb, 28 downloads since 2023-07-24

Resizer_169023965601319.jpg, 245.47 kb, 392 x 806
Resizer_169023965601319.jpg 245.47 kb, 34 downloads since 2023-07-24

Resizer_169023966195221.jpg, 213.23 kb, 806 x 392
Resizer_169023966195221.jpg 213.23 kb, 30 downloads since 2023-07-24
