376

Blir en bra grund att bygga vidare på.
En sak i taget.

"ljushuvud"

377

dimple dies... eller "fasnings verktyg" som biltema kallade dom... verkar som dom inte säljer dom längre..

så vad är detta.. jo ett pressverktyg med vilket man fasar ner kanten på oftast runda hål. genom att kanten "böjs ner" blir plåten stabilare i vilket hålet är..
sen ser det ju lite "rejsigt" ut..
handlade mig bägge seten från biltema för några år sedan.. sen är det ju detta med att först göra hålet.. så hittade en hydrauliskt pressverktyg med skär.. det tråkiga är att
biltemas tum storlekar inte stämmer med det china tillverkade..  ICQ/bu

så varför tjatar jag om detta..
jo.. jag valde bla. att använda 100 mm höga rörprofiler i stället för 2*50 mm vilket hade varit billigare och enklare att få fram..
eftersom jag ville ha lätt hål i dom på insidan mot cupe'n. ICQ/bs

så varför inte använda biltemas verktyg frågar du kanske... tja principen är man pressar försänkningen i en press eller med höghållfast skruv och mutter  och en mutterdragare..
jamen gör det då..
tja när man som i mitt fall inte vill göra hålen i en slät plåt..(jodå det kommer oxå men här och nu i ett profilrör..
då får man antingen peta in något bakom det ena profilverktyget i röret.. och sedan upp i en press.. men.. det går icke.. då verktyget är för  tjockt..
jamen kapa... nu är Biltemas verktyg härdade...  ICQ/bu och jag vill inte kötta stad med vinkelslipen..
jamen om det sitter en mutter i innerverktyget sätt i en bult...  nu har man gjort det lätt för sig.. så det går inte pga. konstruktionen..
hittade ett par biffiga "järnbitar"... så tänkte svarvar till ett nytt verktyg.. visade sig vara gjutjärn.. så blev inget av det..

https://thumbs2.imgbox.com/6d/91/B6SIUqsX_t.jpg
en bit ämnesrör med 54 mm innerdia.. en bit axel som jag borrat /gängat m12*1.5 mm svetsades i en 10 mm "plåtbit. som rund svarvades och svetsades in i ämnes röret..
https://thumbs2.imgbox.com/ed/89/f3A9BjZq_t.jpg
https://thumbs2.imgbox.com/8a/f0/JVgNKZiz_t.jpg
https://thumbs2.imgbox.com/11/16/AJHz4LcH_t.jpg
upp i svarven och toppsliden sattes på 45  grader..
https://thumbs2.imgbox.com/ce/fe/APPg81Bf_t.jpg
https://thumbs2.imgbox.com/61/9a/NBBx1iBH_t.jpg
https://thumbs2.imgbox.com/9b/2b/pg7SI8wf_t.jpg
hittade en bit stål ur vilket jag svarvade överdelen.. som en hatt..  satte toppsliden återigen på 45 grader.. använde samma svarvstål men vände rotations riktningen på svarven..
https://thumbs2.imgbox.com/b8/cd/wFG7QDwt_t.jpg
borrade upp ett 54 mm hål med hålsåg..
https://thumbs2.imgbox.com/75/d0/QoGsqTa3_t.jpg
petade in mitt innerverktyg "honan"  ICQ/ah  dit med en mercedes sprinter dragkroks skruv ="fingänga" m12 *1.5..
verktyget fungerar.. fast hade varit bättre om han delen hade haft en större ytterdiameter som stöttar materialet bättre.. men nu hade jag denna klumpen hemma..
https://thumbs2.imgbox.com/0b/20/LV7P2GJ7_t.jpg
biltemas 50mm verktyg och mitt eget 54..
https://thumbs2.imgbox.com/4a/a5/Z7d1Jiab_t.jpg
nu när jag vet att detta funkar gör jag nog ett till då jag vill ha en mindre modell oxå .. men det får vänta... blev bara ett sent pass då frun vart upptagen igen.. ICQ/bh

/ Michael

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

378

såå igår gjorde jag ett pressverktyg av ett ämnesrör med 54 mm innerdiameter och en bit plattjärn och en gängad hylsa som jag svetsade ihop..
nu ville jag göra ett verktyg för ett 38mm hål..
utgick från ett "stål"ämne.. fick kapa av det med vinkelslipen.. konstigt  material.. hårt jobbigt att borra i och skära gänga..
https://thumbs2.imgbox.com/a4/12/ZXsQxMGU_t.jpg

tänkte mig skära fickan där handelen går in i hondelen mha 3 hålsågar.. 2 hålsågs hållare gick av och chucken blev kass.. ICQ/bu
funderade på att köpa ny fin chuck för 1500-5 k.. men blev 2 styck från AMAZON för 650 kr.. för bägge med frakt.. ICQ/bn
https://thumbs2.imgbox.com/c5/6b/iyC8CVay_t.jpg
https://thumbs2.imgbox.com/5f/5b/PnbcUZu9_t.jpg
vart trångt att svarva den invändiga fasen.. fick använda en svarvbom för invändiga hål.. till vilken jag tyvärr inte har nya stål... många små skär..
https://thumbs2.imgbox.com/ac/4c/ZB4IA0xf_t.jpg
att gänga gick inte med svarven utan jag bara fäste tappen sedan skar för hand... som sagt lustigt material..
https://thumbs2.imgbox.com/97/86/SAM17y6j_t.jpg
stack av materialet.. fick köra sakta för att kunna skära.
https://thumbs2.imgbox.com/e9/01/lPlSOY4B_t.jpg
https://thumbs2.imgbox.com/6b/07/HyeYq76A_t.jpg
han tappen.. bytte skär och det blev bättre resultat..
https://thumbs2.imgbox.com/df/37/yiNd1IfQ_t.jpg
närmaste biltema verktyget..
https://thumbs2.imgbox.com/0a/7b/VNZtR4R0_t.jpg
och så en till pressning..
https://thumbs2.imgbox.com/ba/91/e66mlaib_t.jpg
svarvar nog om verktyget då jag tycker fasen blev för smal.. men behöver nya skär.. får se när jag hittar lämpliga..

endast liten helg uppdatering, men det är återigen pga fruns dödsbo arbete... vill inte låsa in hunden...för garage tid..

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

379 Senaste redigerad av michaelth (2023-11-27 09:06:47)

hmm nära på att tråden öppnats 700 gånger sedan jag postade sist...

Nåväll  varit begravning och annat trist sedan sist ...
blev en liten sväng i kväll söndag..
Men ... satte plattan i våg mha. lasern sedan mätte jag bredden,  från centrum linjen på v och höger sida... lyckades minska ner skillnaden mellan sidorna  och bredden med 20 mm.. vilket låter lite men gör skillnad.. då golvet vart lite brett för min app..
https://thumbs2.imgbox.com/51/c8/SEbPyJVf_t.jpg
https://thumbs2.imgbox.com/4e/40/A2JL1lfj_t.jpg
kollade var dörrstolpen skall bli mot förstärknings ramen och markerade för infästnings hål mot plattan , liksom ändrade hålbilden i bakkant av platt halvorna så dom blev symetriska.. blev ju lite udda pga. min kortnings övning.. inte för det betyder något.. men ocd..
https://thumbs2.imgbox.com/af/ff/eVeuvXJp_t.jpg
Minskade ner inbördes avståndet från 100 mm som jag provade till i mina ögon mer lämpliga 80 mm.. provade i bakkant först .. sen blev det att borra alla hålen. avgradade bägge sidor och sedan pressa alla "fasningar".
https://thumbs2.imgbox.com/3e/bd/R5YvLYm2_t.jpg
2 styck var "omöjliga" att göra på plats.. dels pga många svetsfogar, sen vart radien på plåten lite jobbig.. kapade ut mina fd provfasningar.. minskade inbördes avståndet och böjde (över knät) ICQ/ad  mha gummiklubba skruvstycke städ osv.. och svetsade/slipade lite..
https://thumbs2.imgbox.com/db/95/uNeZ5uq2_t.jpg
https://thumbs2.imgbox.com/d0/bb/a5Jm7rzA_t.jpg
Svetshörnan..
https://thumbs2.imgbox.com/b7/e1/vCedMdLe_t.jpg
https://thumbs2.imgbox.com/83/c2/ypKDU730_t.jpg
https://thumbs2.imgbox.com/8d/7c/fEkkNcZR_t.jpg
Känner mig nöjd med dels storleken och hur dom blev... roligt att göra egna "verktyg"..
https://thumbs2.imgbox.com/d8/b6/R5sysj8z_t.jpg
anledningen till att jag inte svetsat andra sidobalken färdigt. utan avbröt med verktygs tillverkning var.. jag misstänkte det kunde blir svårt att få i verktygen.. (vilket det var men det gick ICQ/ai  ) sen kommer jag kapa bort uppsnittat yta och ersätta med ny frisk plåt med hål i  som jag precis gjort med balk 1. (höger)
https://thumbs2.imgbox.com/8e/45/xMnXGLwK_t.jpg
angående hålsågs hållare som gick sönder.. skaffade en ny.. men kommer fixa dom 2 som gick sönder.. kommer skaffa en bit lämplig axel.. tig svetsa fast i hållarna..(hittade en 3 dje på jobbet som oxå är trasig) sedan svarva så dom blir centrerade till hålsågs hållaren (deformeras/blir orunt vid svetsning..)
mina 2 förmodligen China tillverkade "noname" schuckar dök upp efter mindre än 3 dygn från Tyskland (Amazon köp) Söndag natt till ons Fm.
Dom duger förmodligen. fast svårt att se märket på min ena gamla schuck.. hade varit kul att kolla om det var en hyfsad eller billig.. ICQ/bw  kanske någon kan tyda namnet.. bilderna klickbara..
https://thumbs2.imgbox.com/8b/9a/jVHnqnkj_t.jpg
https://thumbs2.imgbox.com/d4/ee/QZcV3mUX_t.jpg
tyvärr har resten av grejerna jag beställde innan från bla. Paruzzie..(brukar gå långsamt..) och ett annat Amazon paket som ännu inte kommit  ICQ/bw  ICQ/bu över 9 dagar nu..

Så allt för denna gången..

Slutsats av mina övningar som jag planerade för, sedan några år.. dvs lätthål i förstärknings/höjnings ram.. Check.. blev bra.. i mina ögon, vilket är det enda viktiga..
/ Michael

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

380

Snygga hål ICQ/bi

Bubbla -62

381 Senaste redigerad av michaelth (2023-12-04 22:17:38)

Dålig helg...
Det började med en "enkel" sövning/ undersökning på sjukhuset..
dels blev undersökningen skjuten från 9-30 till 12.. så inte hemma fören kl 15.. undersökningen var nog bra.. men trött och öm..
Narkos läkaren som skulle söva mig, gillade inte kranen en sköterska meckat in i min klena v hand ovansida .. så ytterligare en trycktes i i höger handen.. vilket vart ömt som f..
sedan drog han upp min vänster arm/axel så jag hade starka smärtor (jag sade till om detta innan jag somnade) men han tyckte det är ingen fara.. hela fredag kvällen och större delen av lördagen gjorde det ont som f..... frun borta, så hemma med vilda kajsa (labbe monstret)
såå söndag..
funderade..
ja vad är härnäst på bygget..
Repris ICQ/bu  borra hål och göra dimple dies på v sidan.. ICQ/bl
Flytta infästningen av pedalstället 40 isch mm bakåt.. detta i mitt fall, eftersom jag kommer använda ett porsche 356/vw pedalställ..så helt mitt eget fel. ICQ/bw
Fundera på hur fästa in förstärknings balkarna i bottenplattan..
Tömma en framvagn. detta för att kunna positionera karossen rätt i längsled..
Tanken.. om tomma torrisions rör med lämkarmarna lätt rörliga, så framhjul kan simuleras i rätt ride higth..
plocka ut torrisions stavar bak, av samma anledning..
såå operation fiiintänkning genomfördes lite lätt.. ICQ/be

Mycket av det jag gör "analyseras" in absurdum.. så det inte blir  "vi gör det bra eftersom vi gör det 2 gånger"

Nej jag lyckas inte så ofta.. ICQ/ah men ibland. ICQ/ay

såå pedalstället porsche vw isch..hittat bilder på ett 356 bygge, där man gjort just så att pedalstället från en p används liksom p handbroms.
på denna bilden ser man axeln med häv arm för handbromsen vid framvagnen.
https://thumbs2.imgbox.com/76/0b/SOAf39f5_t.jpg
Och här pedalstället..så varför tankar om detta nu.. jo det är smart att flytta hål/förstärkningen i mitt tunneln  innan golvhalvorna svetsas fast.
om man använder original pedal ställ kan man glömma detta..
liksom kopplings vajer höljet behövs monteras(då min halv aut platta inte har ett dylikt). liksom bränsle rör..
https://thumbs2.imgbox.com/67/33/yBsfS8j1_t.jpg
Efter lång väntan kom paketet från Paruzzie..
jag har ju försökt och annonserar efter köpes "svärd till bakvagnen"..utan framgång. eller i mitt fall bara splinsen då jag vill göra justerbara bakre svärd..
men av en händelse hittade jag detta "billigt" på paruzzie..
https://thumbs2.imgbox.com/e0/2c/qRdvuwS9_t.jpg
Dvs halv fabrikat.. ja jag kommer behöva förlänga spline hylsan.. och bygga grund svärden.. såå varför inte köpa färdigt.. tja jag vill ha 2 olika typer.. dels för vw irs (finns färdiga att köpa)sen för porsche 944 alu svingor..(inte hittat) beroende på vilket jag vill använda i slutänden.. men har ju fler vw.. så inget i onödan. ICQ/ah  ICQ/bw  ICQ/be  nej vet ännu inte vilket jag kommer använda..det finns för och nackdelar..
https://thumbs2.imgbox.com/3e/0e/fUJSxoVL_t.jpg
visst skulle kunna skrota original svärden.. vilket jag kanske ännu gör.. ICQ/ag
https://thumbs2.imgbox.com/06/b7/6DJgIRp2_t.jpg
2022 SEMA USA Milwaukee släppte beltsander.. dvs en batteridriven 12 volt "fingerslipmaskin".. min 15 år gamla trycklufts drivna slipmaskin hade dött..
så jag bearbetade Milwaukee sverige att ta hem dylika.. flertalet mail..... i somras kom dom hit.. men kostade ren dvs utan batteri/laddare ca 4k.. ICQ/ac
under svarte fredagen hittade jag en maskin för 2800kr.på amazon helt perfekt maskin.. Jag hade för någon månad sedan köpt Biltemas trycklufts maskin..funkar dåligt.. klen  sliter av banden och är klumpig. så i soporna.
https://thumbs2.imgbox.com/4d/6d/F3sZU2om_t.jpg
Jag är mycket nöjd  med maskinen.. lyckats med att få jobbet att köpa in först en maskin "på prov" nu har vi 5 st.. ICQ/ay  och dom gillas av alla.. ICQ/bs
billig nej men om man redan har batterierna  så är den guld. på jobbet gör vi  ycket anpassning för utrustning i fordonen vi bygger..
vill jämföra maskinen med ett multitoll verktyg som är mycket användbar vid trä slip/kaparbeten..så är fingerslipen super att slipa in i små skrymslen  men man måste vara medveten att det går åt mycket slipband..men man använder ju den för små och finslipning.. typ slipa punktsvetsar .. nöta ner pluggsvetsar i hörnor och skrymslen. in i balkar och hål.
https://thumbs2.imgbox.com/bb/ea/yDJs2l4P_t.jpg
https://thumbs2.imgbox.com/45/45/nqgioUrZ_t.jpg
https://thumbs2.imgbox.com/71/93/yDgMz1AP_t.jpg
förstärknings ramen.. hur fästa in mot bottenplattorna..??
I original vw bubbla "värmekanaler" hittar man ofta svetsmuttrar.. men nu är godstjockleken 2 mm i profilrören. så förmodligen skulle "popnuts" vara tillräckligt hållbara då det ju blir flertalet..
eller sticka in skruven från ovansidan genom mina "dimple dies".. och lås eller kragmutter på undersidan..
Enklast popnut.. svårare "svetsmutter"..då jag inte kommer in med punktsvetsen i kanalen.. men det går att göra 3 hål på rad. sätta en kopparskruv i mitthålet som håller upp muttern och skyddar gängan och svetsa i dom 2 yttre hålen fast muttern.. koppar eftersom svetsen inte fastnar i den.. ICQ/be  ICQ/bw
https://thumbs2.imgbox.com/2d/ea/jsvC2eNn_t.jpg
Angående min vilda "kajsa" labbevalp.. när jag beställde länkarms bussningar för vw irs bakvagn tänkte jag inte riktigt.. i en porsche 944 svingarm sitter bara en bussning / sida.. så när jag såg ett par, tänkte jag det räcker ju för bägge sidor..(man byter ut p bussningen mot vw för att kunna montera länkarmen i bubbla irs fäste).. ICQ/bu  vw använder 2/länkarm..tänkte beställa 2 till men kajsa fördärvade kartongen när jag inte såg det(var på jobbet..
https://thumbs2.imgbox.com/fb/fd/Fm8bfTP2_t.jpg

så ja jag vet mycket huller om buller,  men så är detta bygget.. många olika grejer som måste funderas över.. och inte alltid självklart hur..
och ja jag gör jobbet ibland lite onödigt komplicerat.. men sådan e jag.. ICQ/ah

Tankar på detta??

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

382

Bra jobbat som vanligt !! Ett hål är ju inte så märkvärdigt , utan det är ju det som är runt det som verkligen är attraktivt. Otrolig kunskap du har och förmågan att lösa olika problem man är avundsjuk . Jag får kolla vad jag har i de lådor jag fick om där är något som du kan ha nytta av gällande svärden . Sen var det ju plattan också .
Vi hörs Kenneth

383

hände inte något i garaget i helgen då annat var viktigare... ICQ/ah
visade lite popnuts. för monteringen av förstärknings/kaross lyft ramen
Jag kom på, inte säkert folk vet vad dylikt är...
så enkelt.. en Pn är en gängad hylsa som sätt i ett skivmaterial från ena sidan som expanderas genom att man drar ihop hylsan.. vilket gör att man får ett gängat hål som sitter fast i materialet...
viktigt dock att  skruv förbandet klämmer mot "skallen " på hylsan /niten . därigenom kläms den ytterligare ihop när moment anläggs.

PN kan köpas/monteras med enklare monterings verktyg upp mot storlek m6.. sedan blir det jobbigare att komprimera hylsan. ofta behövs pneumatiska eller hydrauliska verktyg till större storlekar. även verktyg med längre hävarmar kan användas.
Det går även att trycka ihop hylsan med en skruv. några brickor och en mutter..där skruven först sätt i med 2 brickor som gör att muttern kan klämma mot toppen/hatten  utan att ha för hög friktion.. smörjs lämpligen.

Här en enklare sats m3 m4 m5 och m6.. hylsor/nitar finns även i aluminium.. men brukar hålla dåligt.

Det finns runda (4 kantiga och 6 kantiga för originalhål i tex bilkarosser..)
Med försänkt skalle eller med utanpåliggande.
Med kort hylsa för tunnare material typ 0.5 -3mm tjocklek. och tjockare.. 3-5 mm..
Det finns även "täta" hylsor där inte gängan är genomgående..
dom tillverkas i alu förnicklat stål eller "rosttrögt " A2"rostfritt"  A4 Finns förmodligen fler material..  ICQ/bw

https://rejsa.nu/im/user/5441/2023-12-11-00-26-50_dscf5872.jpg
https://rejsa.nu/im/user/5441/2023-12-11-00-26-50_dscf5873.jpg
provklämde en m 5.
https://rejsa.nu/im/user/5441/2023-12-11-00-26-50_dscf5874.jpg
https://rejsa.nu/im/user/5441/2023-12-11-00-26-50_dscf5875.jpg
https://rejsa.nu/im/user/5441/2023-12-11-00-26-50_dscf5876.jpg
här ett prov i 2mm stålplåt med  försänkt
kort och
lång hylsa med en i detta fallet 11mmhål bricka för att öka ytan..
https://rejsa.nu/im/user/5441/2023-12-11-00-26-50_dscf5877.jpg
https://rejsa.nu/im/user/5441/2023-12-11-00-26-50_dscf5878.jpg
https://rejsa.nu/im/user/5441/2023-12-11-00-26-50_dscf5879.jpg
jag kommer troligen använda hylsor med hatt då det även kommer tunnt gummi mellan golvhalvorna och förstärknings ramarna.
tänker som så.. ramen är förmodligen med dubbel material tjocklek mot en original bubbla sido "tröskel / värmekanal. " så en  popnut är säkert tillräckligt bra.. fast kanske blir "täta" popnuts då jag har en kartong stående.. om jag nu bara minns i vilket garage.....  ICQ/bu

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

384

sååå fick några timmar över i em..det tråkiga med 2 sidor är repriser...
markera hålpositioner

Klicka för större bilder!
https://rejsa.nu/im/user/5441/thmb_2023-12-17-23-03-13_dscf5880.jpg
Plockade fram min gamla METABO.. fördelen med denna borrmaskinen är.. den går långsamt, vilket man vill vid hålsågar, så inte tänderna blir överhettade..
Sedan har den en slirkoppling, så när hålsågen fastnar knäcker man inte handlederna... det är trevligt..
sprutade på lite sprayfett då håller hålsågen längre..
https://rejsa.nu/im/user/5441/thmb_2023-12-17-23-03-13_dscf5881.jpg
plockade fram min fars gamla Atlas copco mutterdragare, tänkte mig enklare och inte lika jobbigt att pressa fasningarna..
jajag vet.. man skall inte använda kromade hylsor med muttermaskin.. men hade ingen 18 mm långhylsa i höghållfast stål..
https://rejsa.nu/im/user/5441/thmb_2023-12-17-23-03-13_dscf5882.jpg
Kapade bort skallen på skruven och slipade änden 6 kantig... enklare att montera/demontera..
https://rejsa.nu/im/user/5441/thmb_2023-12-17-23-03-13_dscf5883.jpg
Det tog ca 30 sekunder att klämma, och demontera verktyget..
sen ca. lika långe att flytta och montera nästa inför klämma nästa..  klart smidigt...
https://rejsa.nu/im/user/5441/thmb_2023-12-17-23-03-13_dscf5884.jpg

https://rejsa.nu/im/user/5441/thmb_2023-12-17-23-03-13_dscf5885.jpg
Baksidan på extra biten för radiebiten i ramen..
https://rejsa.nu/im/user/5441/thmb_2023-12-17-23-03-13_dscf5886.jpg
Radiebitarna i svetsade... ytan stålborstade så jag lättare kunde se missar.. för det blir alltid något.
https://rejsa.nu/im/user/5441/thmb_2023-12-17-23-03-13_dscf5887.jpg

https://rejsa.nu/im/user/5441/thmb_2023-12-17-23-03-13_dscf5888.jpg
Radierna svetsade liksom
https://rejsa.nu/im/user/5441/thmb_2023-12-17-23-03-13_dscf5889.jpg
Framänden på förstärknings balken..
https://rejsa.nu/im/user/5441/thmb_2023-12-17-23-03-13_dscf5890.jpg
Balkarna färdig slipade..
https://rejsa.nu/im/user/5441/thmb_2023-12-17-23-03-13_dscf5891.jpg

https://rejsa.nu/im/user/5441/thmb_2023-12-17-23-03-13_dscf5892.jpg
Lyckade kånka upp den gamla framvagnen på ett par bockar.. det visade sig ,, givetvis vara Rost i stötdämparfästet, som håller ihop torrisions rörens ändar..
https://rejsa.nu/im/user/5441/thmb_2023-12-17-23-03-13_dscf5893.jpg
Även andra sidan ...
https://rejsa.nu/im/user/5441/thmb_2023-12-17-23-03-13_dscf5894.jpg
Jag har sett mååånga bubbla framvagnar.. men denna -68 är första jag ser med fettnipplar på "spindellederna" trevligt.. hoppas dom har används flitigt..
https://rejsa.nu/im/user/5441/thmb_2023-12-17-23-03-13_dscf5895.jpg
Allt ser ganska så rostigt ut.. men allt finns och är i hyfsat skick om man bara gör rent..
https://rejsa.nu/im/user/5441/thmb_2023-12-17-23-03-13_dscf5896.jpg
Pre låsmuttrar.. bra skit... återanvändbart..
https://rejsa.nu/im/user/5441/thmb_2023-12-17-23-03-13_dscf5897.jpg
En ny gavel/stötdämpar fäste... som jag förmodligen kommer använda.. gavlarna tillverkade i Dalarna  av "franke"..  Bra skit !!  använde samma sort till min buggy.. och kommer använda samma till min vw cabbe..
https://rejsa.nu/im/user/5441/thmb_2023-12-17-23-03-13_dscf5898.jpg
karossen vilande på förstärknings ramarna.. upptäckte att karossen drogs ihop när jag lyfte den..
så det röda profilröret håller isär karossen.. kommer sätta ett tillfälligt ställbart rör vid b stolpen oxå.
https://rejsa.nu/im/user/5441/thmb_2023-12-17-23-03-13_dscf5899.jpg
Bakifrån.
https://rejsa.nu/im/user/5441/thmb_2023-12-17-23-03-13_dscf5900.jpg
Framifrån.
https://rejsa.nu/im/user/5441/thmb_2023-12-17-23-03-13_dscf5901.jpg

nästa övning är att demontera denna eller en annan framvagn för att kunna simulera var hjulen skall sitta i karossen och om jag en skall smalna av framvagnen..
då jag breddad bakhjulen 40mm/ sida ..inåt kan jag rent teoretisk smalna av framvagnen 20mm / sida och bibehålla förhållandet mellan framvagnen och bakvagnen som en original vw..bubbla,,

detta var det hela för denna helgen../ Michael

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

385 Senaste redigerad av michaelth (2024-01-15 21:15:27)

okey... vad har hänt sedan sist..
nada zero  nichts.
jul/nyårsledighet på annan ort.(i mitt gamla hus på Gotland.) ledigt bör man ha..
sen hemkomsten i början på året har det endast blivit arbete och bil orelaterade sysslor..
men som innan har jag suttit vid datorn. planering är ju halva jobbet..
så vad är viktigt..

sedan en längre tid har jag vetat om att en 356 Pre A har instrument i instrument brädan som är endast 100 mm i diameter, hastighetsmätare och varvräknare ..+ 52mm. oljetemp och tankmätare..
Original instrument är hyfsat dyra... just nu ett set på E bay .. för 3500£... (varv och hast )    ICQ/ad

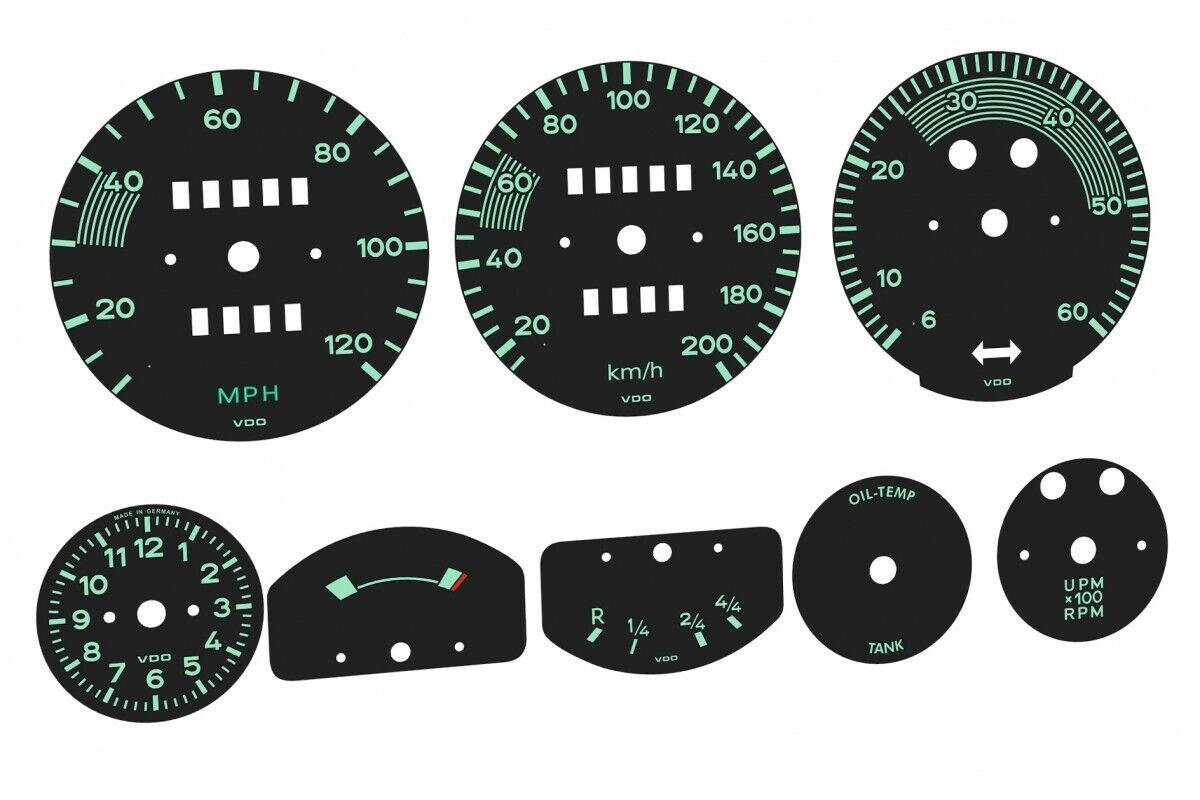

så vad gör man.. till senare 356 finns ett set med 3 replica mätare  för ca 1500£.. med dom blir fel för denna bilen.
jag vill ha looken med kromade mätar sargar..
man kan köpa nya 356 sargar.. och glas med tätning.. men då skall man ha något att montera dom på.
såå vad göra.. :conf:
under hjul ledigheten traderade jag en instrument kluster till en vw.. K70. .. VDO från 1971.
varför detta.. tja Tysk kvalite .. en varvräknare.. klocka . tankmätare och hastighetsmätare.. för ca 500kr..
https://rejsa.nu/im/user/5441/2024-01-15-19-33-50_dscf5960.jpg
https://rejsa.nu/im/user/5441/2024-01-15-19-33-50_dscf5961.jpg
men hur få detta till kromade 100 mm instrument..
Tja bilder..
instrument bräda..
med karossformen var en avgjutning av 55 brädan där originalhålen är igenlagda..
brädan som syns under är en "skvader" bräda. där jag lag igen mitten på original brädan  för en  renare look. denna övningen gjorde jag för att ..
https://rejsa.nu/im/user/5441/2024-01-15-19-33-50_dscf5971.jpg
kunna byta till mig  en bättre avgjutning.
https://rejsa.nu/im/user/5441/2024-01-15-19-33-50_dscf5972.jpg
och såhär kan ett original se ut..  ICQ/ag
https://rejsa.nu/im/user/5441/2024-01-15-19-59-01_3-imgp3801-1.jpg
och mätarna nära.. varv och hastighets mätare pre A.

https://rejsa.nu/im/user/5441/2024-01-15-19-59-01_1-16-275x275.jpg

https://rejsa.nu/im/user/5441/2024-01-15-19-59-01_1-17.jpg
tittar man på en 50 tals bubbla/buss hastighetsmätare så var dom bara hastighets stegade till 120 km till skillnad mot porschens 200kmt...
https://rejsa.nu/im/user/5441/2024-01-15-19-33-50_dscf5962.jpg
baksidan med... ej tidstypiska stjärnskruv.. dock denna kommer i min "skvaderbuss" -73 med 50 tals utseende.. ICQ/ag
https://rejsa.nu/im/user/5441/2024-01-15-19-33-50_dscf5963.jpg
En "oval" bubbla mätare från 56..
https://rejsa.nu/im/user/5441/2024-01-15-19-33-50_dscf5964.jpg

https://rejsa.nu/im/user/5441/2024-01-15-19-33-50_dscf5965.jpg
utväxlings förhållandet.. w0.50 dvs det rätta för 15 tums hjul med direkt drivning till mätaren.
https://rejsa.nu/im/user/5441/2024-01-15-19-33-50_dscf5966.jpg
En -66 bubbla mätare..
https://rejsa.nu/im/user/5441/2024-01-15-19-33-50_dscf5967.jpg

https://rejsa.nu/im/user/5441/2024-01-15-19-33-50_dscf5968.jpg
Och en  hastighetsmätare från en 73-1303 bubbla, dvs sista generationen av luftkylda bubblor.. (som vi fick in till sverige)
https://rejsa.nu/im/user/5441/2024-01-15-19-33-50_dscf5969.jpg
Så vad med dessa bubbla mätare... hastighetsmätaren från K70.. har w0,92 dvs fel utväxlings förhållande till mitt bygge.. så troligen kommer jag använda resterna av 1303 mätaren..
https://rejsa.nu/im/user/5441/2024-01-15-19-33-50_dscf5970.jpg
Den 8 Jan efter en hel del goooglande  beställde jag 6 styck indien tillverkade "SMITHS" kopior på Ebay.. så varför detta... tja för 450 kr med fri frakt hem, den 12 jan var mätarna i. New delhi..igår i tyskland och kl 1 idag här i södra sverige.. jag fick glas kromringar i mässing  och instrumenthus.. iofs med instrument i.. men "skit i det"
så vad får man för pengarna... förvånadsvärt mycket. :up:
https://rejsa.nu/im/user/5441/2024-01-15-19-33-50_dscf5955.jpg

https://rejsa.nu/im/user/5441/2024-01-15-19-33-50_dscf5956.jpg

https://rejsa.nu/im/user/5441/2024-01-15-19-33-50_dscf5957.jpg

Nästa steg i mina tankar är att dela husen.. inte där dom är ihopsatte med kromringen nedvalsad.. utan "längre" ner på husen....funderar dremmel eller tunn kapskiva i vinkelslipen.
genom detta dela husen i 2. och kasta ut det indiska mäteriet och byta till tysk tillverkade grejer..
tankar på detta..??? skulle vilja öppna husen utan gnistor.. men har ingen så stor röravskärare..


/ Michael

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

386

Spännande projekt med många fina lösningar !
Angående dina svärd i halvfabrikat från Paruzzi… Jag köpte 6 par av dom vid två olika tillfällen för året och alla visade sig ha feltillverkade splines.
Detta upptäckte jag först efter att jag låtit laserskära resten av delarna och svetsat fast hylsor på baksidan av splinesdelen ICQ/bu
Blev en dålig affär då jag fick lov att lägga massvis med tid på att skaffa fram tillbehör för att kunna hyvla upp splinesen i kipphyveln.

Så mitt tips är att prova dina splinesdelar innan du gör något mer.

387 Senaste redigerad av michaelth (2024-01-17 12:02:09)

Franke skrev:

Spännande projekt med många fina lösningar !
Angående dina svärd i halvfabrikat från Paruzzi… Jag köpte 6 par av dom vid två olika tillfällen för året och alla visade sig ha feltillverkade splines.
Detta upptäckte jag först efter att jag låtit laserskära resten av delarna och svetsat fast hylsor på baksidan av splinesdelen ICQ/bu
Blev en dålig affär då jag fick lov att lägga massvis med tid på att skaffa fram tillbehör för att kunna hyvla upp splinesen i kipphyveln.

Så mitt tips är att prova dina splinesdelar innan du gör något mer.

Hmm dyrköpta delar.... fast då kanske jag kan använda min delning apparat och kipphyvel/stick tillsatsen i min gamla  fräs... ICQ/bw
Köpte iofs en uppsättning med svärd till... så... får väll kolla mina nya.. men om du inte rapporterat felet till paruzzie är dom troligen lika fel dom jag fått.. ICQ/bu

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

388

glömde kolla efter torrisions stavar... ICQ/bu

men
Tja ..blev bara 3 timmar i garaget..och ungefär dubbelt vid datorn..
frun håller sig undan och hunden är bortskämd.. ICQ/ad  dvs nära mig, och i garaget får den inte vara..


Klicka för större bilder!
Porsche 944 nödreservhjul.."utanluft" isch.
https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5973.jpg
med mer luft
https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5974.jpg
fullpumpat... men varför det... tja vänta lite....
https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5975.jpg
Började demontera framvagnen.. det sitter stoppskruvar.. på förarsidan sitter dom, så skit kan komma in i  8mm insex.. sikket skit dom har rostat sedan -68 ICQ/ad  ICQ/ag
https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5979.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5980.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5981.jpg
Svetsade på muttrar på stoppskruv rost elendet. så gick dom att lossa.. mittstoppskruvarna och h sida var inga problem att lossa.. men jag byter säkert ut alla ändå.. stötdämparna kapades bort med vinkel harry. nedre bussningen fastnar altid i bärarmen...bromsoken.. var "nya när bilen ställdes av.." tja  vi får se.. har en del större bättre.. men ombyggt fordon osv..
https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5982.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5983.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5984.jpg
fjäderpaketen"torrisions fjädringen" märktes med buntband på v sida..dom får gärna komma tillbaka med samma rotation som dom är vana vid..så håller dom bättre..mycket kladdiga av fett.. skruvade fast framvagns rören på bottenplattan  och tryckte in pass sidans länkarmar/spindel med skiva .. detta hölls på plats med ett par spännband i lämplig ridehight dvs med länkarmarna i våg isch.... där framvagnen är bäst sas..
https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5985.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5986.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5987.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5989.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5990.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5991.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5992.jpg
högprofil däck.. fälgarna är 5.5 tum breda  fram.. så tänker mig 165*65 kanske ??.. bak är fälgarna 7 tum..185*65 isch??  .. vill inte varva sönder maskinen.. och tycker det ser dumt ut med för lite gummi...vill hellre ha bakhjulen lite större än fram..Det är ju 15 tums hjul, på en -50 tals, liten bil..
https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5993.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5994.jpg
mätarna /husen.. gjorde hål i 20 mm tjock dextruerad pvc skiva..(har för mig det heter så) uppskummad pvc. ett hyfsat lätt och tåligt isch skivmaterial som vi använder till bla ambulans inredningar i olika tjocklekar.. gjorde hål, satte i skruvstycket, och började såga med bågfilen..
funkade sådär... ICQ/ac  sakta, hackade fast i den tunna plåten.. så det blev 0,8 mm kapskiva i vinkelslipen.. shop shop och hastighetsmätarhuset var .."dödat"  ICQ/ag
https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5995.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5996.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5997.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5998.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf5999.jpg

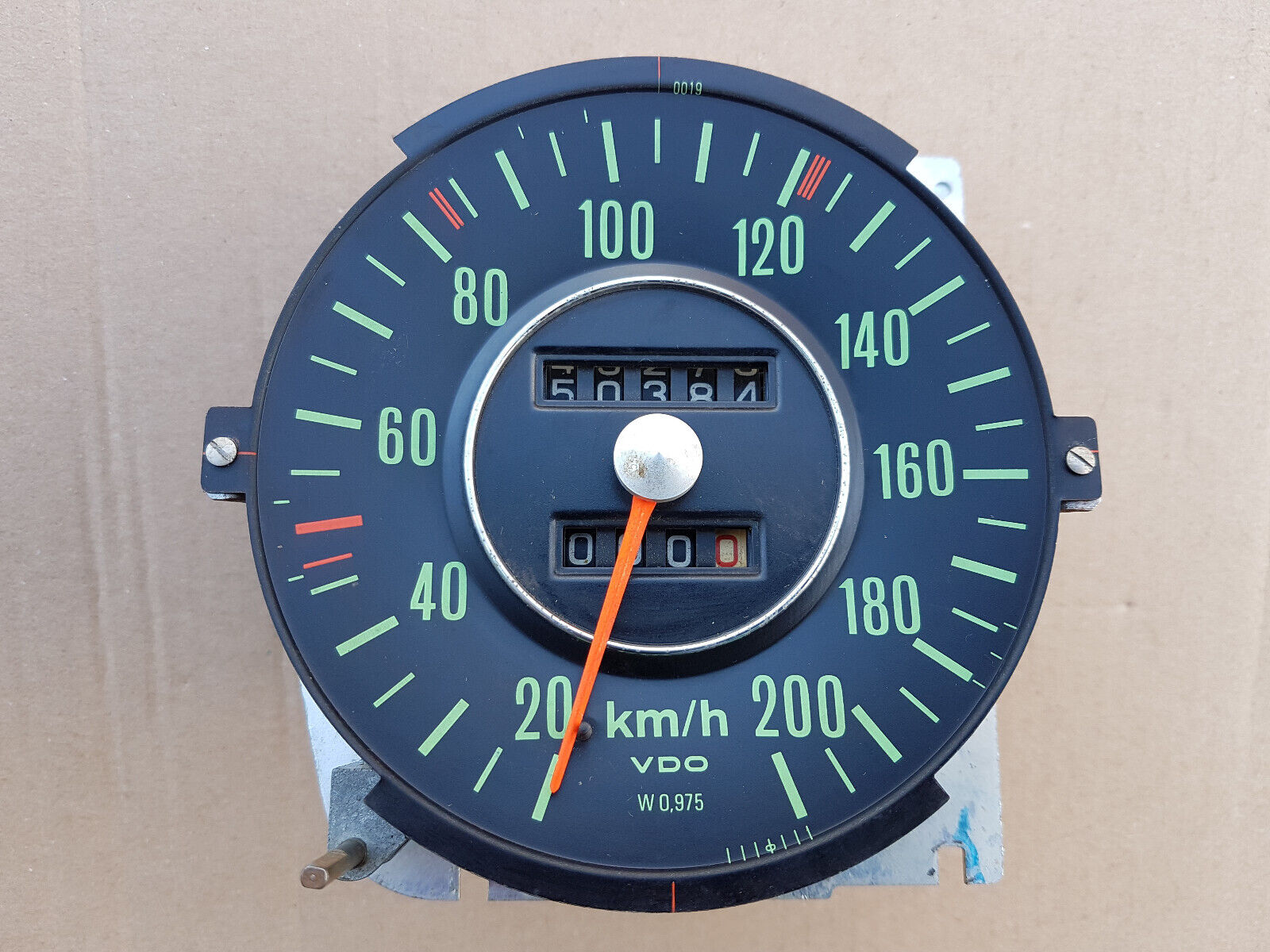

1303 hastighets mätare från -73.07-- hade redan demonterat en del på detta.. så det blev offrat..
https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf6001.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf6003.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf6004.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf6005.jpg
tog en bild på hastighets mätaren med digital kameran...
öppnade upp ms publischer.. varför använda dylika reliker.. tja jag har inget  2d cad program och skulle inte veta hur.. men med en bild inlagd och förminskad till skalenlig diameter. kunde jag lägga på stödlinjer. rutor kring hål. och den kommande ytterdiametern.
testade lite olika typsnitt.. hittade en örn.. tja lekte några timmar.. sedan tog jag tag i original mätar bilden och drog den år sidan. och la in det jag ville ha.. och suddade bort hjälp linjerna..
https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf6008.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf6009.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf6010.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf6011.jpg
plockade fram min enkla (billiga pga en kampanj ca 1600kr) 3 år gamla NEJE master 2/2s.
och efter att beskurit bilden i paint (gammalt dator "program"), laddade ner i skärprogrammet.. använde laminerad skylt plast.. spillbitar från jobbet.. första gången jag använder detta på min laser.. så chansa på effekt och belysningstid.. min laser är klen dvs inte som vår 350k mod. på jobbet.. men min och tar ingen arbetstid.. programmet tog ca 140 minuter.. den skar alldeles för hårt och djupt. och osade som fan.. hade lasern på spisen   så inte hunden skulle bli blind (har själv gröna skyddsglasögon..) och här första ny grillade och deformerade biten innan jag tvättat bort sotet..
https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf6012.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf6013.jpg  https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf6015.jpg
tvättad.. blev lite luddig dels eftersom plasten bågnade av värmen och fokus skiftade och eftersom jag använde för mycket kräm..
https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf6017.jpg
vw och min skvader mätartavla prov 1..
https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf6018.jpg
sååå minskade ner effekten och skärtiden till halva.. vilket gick dubbelt så fort att "bränna ut.."
Kanske svårt att se, men plasten deformerades mycket mindre. och det blev mer vitt.. :up:
https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf6021.jpg
la "mätartavlan i huset.. man ser att jag inte gjort jobbet tillräckligt bra, så justeringar måste göras.. men .. jag har lite att titta på.. vill ändra designen lite. men då jag inte bygger en kopia, utan bara min bil så har jag ju den "konstnärliga" friheten..
https://rejsa.nu/im/user/5441/thmb_2024-01-21-22-42-22_dscf6022.jpg

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

389

Ska du verkligen ha Hitler örnen på dina mätare?

T2b taigagrön ´77

390

Grubban skrev:

Ska du verkligen ha Hitler örnen på dina mätare?

Har du något bra förslag...

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

391

Hmm.
Jag kan bara hålla med. Men inte bara örnen är knasig. ICQ/ah
Jag tycker det blev fel på alla sätt.

Jag vet du bygger din egen tolkning av något som ska se ut som en 356.
Men jag vet också att du ber om andras åsikter.

Gradering till endast 160 Km/h... (Visst det hade tidiga 356 1950-52).
Borde ju vara minst 200 eller ännu hellre 250 Km/h som Carrera.
Det speciella och snygga med pre-a mätarna är djupet och det konkava glaset.
Och naturligtvis att det är gröna siffror. 1953-65

Det finns repro mätartavlor till samtliga instrument för ca 1500:- på Ebay.

Det finns också fina mätare från gamla Audi och NSU som påminner om 356 i stilen.

Men för all del, gör precis som du vill.

Isället för örnen kan du hitta på något mer personligt utifrån dina initialer t ex MTH.

Post's attachments

Pre a 1954.jpg, 156.81 kb, 480 x 640
Pre a 1954.jpg 156.81 kb, 7 downloads since 2024-01-22

Pre a custom.jpeg, 247.01 kb, 1470 x 1300
Pre a custom.jpeg 247.01 kb, 15 downloads since 2024-01-22

------------------------------------------------------------------------------------------------------------------------------------------------------------------

392 Senaste redigerad av michaelth (2024-01-22 17:26:12)

okey.. ni gillar inte örnen..
okey en hastighetsmätare som är graderad till 200 eller 250..
örnen enkel att ta bort..
hastigheten då behövs en mätare som har w 0.50 som vw bubbla.. annars lär den inte visa rätt hastighet..
ja jag har sett att man kan köpa repro mätartavlor.. men det behövs ju då mer..
kupat glas.. tja det skall man hitta oxå. men då behövs nya lösa sargar..
grönt.. tja om man printar ut en mätartavla så kan man få grönt..


så hur lösa.. mätare.. var hittar man hög stegade mätare som inte måste byggas om av en specialist på området.. ICQ/bw

ja man kan göra "rätt"  men till vilken kostnad..
jag tycker att jag har mätare med "rätt" storlek i brädan är viktigt..

längst ner står Tulle  ett smeknamn jag ibland har.. ofta skriver jag MTh.. men då skulle förmodligen någon fundera på vilken skala det är ..

så ja jag uppskattar tankar och ideer.. men det bör ju vara rimligt möjligt att genomföra..jag har tyvärr inte ekonomi att handla original grejer till min skvader..
som ju i alla stycken är en bubbla med glasfiber kaross när färdig..


så hur göra.. visst skulle man kunna stega upp  skalan logaritmiskt så den ser ut som bilen går fort som f.. men visar fel efter 120 vilket ju är en hastighet som skall stämma.. typ ett kuliss bygge..

som jag skrev innan detta var första provet.. det blir en hel del andra saker som inte är original lika.. i denna .. min bil.. visa gärna hur ni andra bygger era fusk 356 bilar..

jag ser inte era kommentarer som kritik. men .. jag måste ju kunna genomföra det till vettiga pengar.. för budgeten är låg..

så var mätare med rätt funktion??
var kupade glas till rätt pengar.. och då behövs svindyra nya kromsargar.. och verktyg att applicera dom..

eller vw bubbla "fel grejer ICQ/bw  ICQ/bv

berätta gärna lösningar.. original mätare hast och varv i Tyskland 3500 £.. sist jag kollade.. fast med planglas... ICQ/bw
https://www.ebay.de/itm/284947679669?ha … R_yd6J-mYw

dvs mer än vad min platta med hjul och karossen kostat mig hitintills.

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

393 Senaste redigerad av Phileas Fogg (2024-01-22 19:04:19)

Jag tror inte att det är planglas i de mätarna du länkade.
De ska ha konkava glas om det är original.
Finns konkava/ konvexa glas att köpa avsett för klockor.

Det finns överkomliga repro mätartavlor att köpa i "rätt" stil.

Gamla Audi 100 vet jag inte diameter på, men de se ok ut och kostar inte en förmögenhet

https://www.ebay.de/itm/262631271330?ha … R5K576OmYw


https://www.ebay.de/itm/134757584155?_t … %3A4429486

Post's attachments

Audi 100.jpg, 213.07 kb, 1491 x 980
Audi 100.jpg 213.07 kb, 6 downloads since 2024-01-22

Guages  356.jpg, 87.16 kb, 1200 x 800
Guages 356.jpg 87.16 kb, 8 downloads since 2024-01-22

s-l1600.jpg, 294.97 kb, 1600 x 1200
s-l1600.jpg 294.97 kb, 6 downloads since 2024-01-22

------------------------------------------------------------------------------------------------------------------------------------------------------------------

394 Senaste redigerad av michaelth (2024-01-22 19:34:14)

Phileas Fogg skrev:

Jag tror inte att det är planglas i de mätarna du länkade.
De ska ha konkava glas om det är original.
Finns konkava/ konvexa glas att köpa avsett för klockor.

Det finns överkomliga repro mätartavlor att köpa i "rätt" stil.

Gamla Audi 100 vet jag inte diameter på, men de se ok ut och kostar inte en förmögenhet

https://www.ebay.de/itm/262631271330?ha … R5K576OmYw


https://www.ebay.de/itm/134757584155?_t … %3A4429486


mätarna som du länkar till har iofs mätare som går till 200km... men oanvändbara då dom kommer visa fel hastighet.. då dom har fel utväxling... w 0.935
alt 0.975.... dvs samma problem som den hasighetsmätaren jag har... sen behövs ju varvräknaren vara rätt..

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

395 Senaste redigerad av Phileas Fogg (2024-01-22 23:01:40)

Ja då har du ju redan det problemet, om du tycker det är ett stort problem får du väl bygga om eller låta en instrumentfirma fixa det.
Dessutom tror jag knappt det finns en entusiastbil som visar korrekt hastighet då de flesta har bytt hjul / däck.

Hade du köpt en original pre-a mätare hade de också blivit fel då de har 16 tums hjul.

Du hittar säkert på något den dagen det är aktuellt att montera mätare..

------------------------------------------------------------------------------------------------------------------------------------------------------------------

396

Nej.. missförstå rätt.. om jag använt k70 mätaren hade mätaren blivit fel.. men med bubbla mätaren kommer det bli mer rätt..-

som innan tack för omtanken.. men inte helt lätt att få till både utseende och funktion..
dvs det blir kompromisser..
Det finns senare 356 mätare som replikor.. där det är 3 instrumenthus som är i samma storlek.. 345b?? men tror nog jag fortsätter med mina planer  på mina mätare.. men dom är ju bara en liiten del av bygget..

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

397

Eeeh, va.   K70?  345b ?

------------------------------------------------------------------------------------------------------------------------------------------------------------------

398

INSTRUMENTPANEL VW K70 L-LS.
https://img.tradera.net/large-fit/384/551928384_7e5e99fb-5f85-4eed-a258-9e61d76404b7.jpg
ja längre upp i denna tråden står just det att jag köpte ett instrument kluster för varvräknare och klockan.. eftersom hastighetsmätaren har fel utväxling använder jag den inte..

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

399

ICQ/bw  ICQ/bv  ICQ/bu ICQ/bp

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _  _ _ _ _  _ _ _ _ _
            1966 1300, 1973 Kleinbus, 2012 T5 biogasbuss

400

michaelth skrev:

INSTRUMENTPANEL VW K70 L-LS.
https://img.tradera.net/large-fit/384/551928384_7e5e99fb-5f85-4eed-a258-9e61d76404b7.jpg
ja längre upp i denna tråden står just det att jag köpte ett instrument kluster för varvräknare och klockan.. eftersom hastighetsmätaren har fel utväxling använder jag den inte..

Det skulle inte gå att dreva om den med lite 3D-print?

1200 -58
1500 -69
