251 Senaste redigerad av michaelth (2022-03-30 11:16:30)

Tack för kommentarerna. .
Fast... breddning... bilen blir inte bredare.. jag bara gör så jag får lättare plats med något bredare bakhjul... jag vill inte vulgo bredda bilen. Jag vill att om en inte kännare kommer skall det se bra ut och sas inte sticka i ögonen. Dom som vet vet hur det skall vara.. och deras behov kommer jag aldrig att kunna möta. Men så är detta ju inte en replika utan min tolkning..
Angående att plasta på gamla saker.. viktigt att rugga upp all gammal plast där man vill laga ordentligt gärna 40 korn eller grövre sedan bort med dammet och ovillkorligen tvätta med aceton
Sen alla lagade ytor slipas tvättas och täcks med antingen en topcoat eller epoxi färg annars suger laminatet upp vatten och sen fryser det sönder på vintern.
Om det är en högstressad yta använd epoxi.. epoxi luktar inte men är viktigt att hålla från kroppen... och går inte att plasta över med polyester plast sedan,...

Ja plasfiberlaminat är trevligt förutom klibb. lukt ( polyesterplast).. och givetvis att glasfiber dammet kliar..
Jag står gärna ute och slipar... eller målar overall.. handskar och andning skydd...

Inget är omöjligt om man bara vill.... (förutom att förstå kvinnor i alla lägen ) ICQ/ad

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

252 Senaste redigerad av michaelth (2022-04-02 00:42:19)

Jag har slipade ner där jag lagt igen skruvhålen...
Sen har jag stirrat på bakskärmkanten och har inte känt mig nöjd..

mycket runda former.. och som det är nu svänger underkanten utåt.. ICQ/bw
inte mycket.. men jag gillar inte det..
Jag kommer ha stag ut från stommen till skärmkanten så som original.. men jag vill inte tvinga in karossen..

https://thumbs2.imgbox.com/0c/c6/b3Kpf8UK_t.jpg
Höger bakre skärmkant.
https://thumbs2.imgbox.com/b2/49/W9JjcNCx_t.jpg
höger dörrstolpe.. mer  inåt..
https://thumbs2.imgbox.com/9a/a1/xfsCdG81_t.jpg
satte spännband och spände in v skärmkant lite..
https://thumbs2.imgbox.com/68/95/NyzOsZPd_t.jpg
skar upp h skärmkant och drog skärmkanten innåt med spännband.. dessa kommer sitta kvar tills jag plastat insidan oxå....
https://thumbs2.imgbox.com/ad/ce/lci14FUH_t.jpg
https://thumbs2.imgbox.com/da/86/XYsLmTEa_t.jpg
Skar bort överlappet och Fixerade h sidans skärm med klossar och skruv.
https://thumbs2.imgbox.com/12/ac/7rZ9NhIb_t.jpg
V sidan fixerades och passbiten som jag gjorde i formen passades in..
https://thumbs2.imgbox.com/17/87/RH4Iqyy1_t.jpg
https://thumbs2.imgbox.com/f9/31/ZTw8luAb_t.jpg
Plastade i utslipningen på den nya skarven på h sidan...
https://thumbs2.imgbox.com/45/8d/w7AznWjM_t.jpg
https://thumbs2.imgbox.com/6f/f3/ijym8o9d_t.jpg
Plastade v sidan..
https://thumbs2.imgbox.com/d3/98/OWV4ywW6_t.jpg
https://thumbs2.imgbox.com/a2/f9/TrENeNTs_t.jpg
https://thumbs2.imgbox.com/3f/b5/DieWRg05_t.jpg
insidan... vart blå masktejp...
https://thumbs2.imgbox.com/bd/33/dkhOpHHv_t.jpg

så imorgon blir det att slipa ut för skruvarna och lappa i...
sen blir det att göra formbitar för den nedre radien bak.. dvs övergång mellan mitten och ytterskärm hörnorna..
Men det plastar jag när karossen ligger på sidan..

/ Michael

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

253

Fråga... jag har gooooglat r..ven av mig.. jag letar dimensionen från dörrhål kanten till bakre axel centrum..
behöver detta när senare bottenplattan skall hitta hem till karossen...
Någon som vet??

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

254

Mycket jobb som majoriteten inte kommer att se ;-)
Bra jobbat.

"ljushuvud"

255

Mr 56 skrev:

Mycket jobb som majoriteten inte kommer att se ;-)
Bra jobbat.

Tack Lars...
Nä kanske inte andra ser... men jag retade mig på det.. så då måste jag göra något åt det...
Har man väl sett något man stör sig på, så är det svårt att få bort.. ibland kan någon komma och visa något för en.. och sen ser man det själv.. och kan inte ignorera det..
mycket av bilderna jag gör är just för att se, med "nya" ögon, och bearbeta saker jag gjort för att upptäcka kanske inte fel... men grejer som inte lirar.. och därmed kunna fixa dom. det finns flera saker på denna karossen som kommer fixas.. som jag gjort "fel"..ja enligt mej då..
på gott och ont har jag ingen deadline.. men mina byggen är något jag gör för glädjen av att skapa.och ibland behovet av att ha../vilja bruka.
förmodligen blir denna bilen jätte jobbig att bruka för p356 är små trånga låga bilar.. men det är då..
nu njuter jag av att bygga...
Fast min tanke är nu att karossen kommer fixeras på ett rullande schassie sen blir det lite andra jobb, som har egentligen högre prio. och karossen får vila .. men vem vet jag kan ändra mig... ICQ/bw
vem vet vad som händer i morgon i livet... det har blivit många omprioriteringar hitintills.. ICQ/bw

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

256

michaelth skrev:

Fråga... jag har gooooglat r..ven av mig.. jag letar dimensionen från dörrhål kanten till bakre axel centrum..
behöver detta när senare bottenplattan skall hitta hem till karossen...
Någon som vet??


Finns en youtube kanal som heter Rennch
Kanske inte nån topp byggare, men han pratar i nån video. (Letade men hittade inte nu.)
Om en sida där man kan köpa reservdelar.
På den sidan finns det som Blueprints av karossen på 912 har bestämt för mig det fanns för 356 oxå.

Tomato Potato
Dyslexiker..

257

https://www.porsche.com/all/media/pdf/o … ATALOG.pdf

Tror det var vi denna sida

https://www.restoration-design.com/store/PETC

Nån stans där finns det måtten.  ICQ/bn

Tomato Potato
Dyslexiker..

258

D3w1l skrev:

https://www.porsche.com/all/media/pdf/o … ATALOG.pdf

Tror det var vi denna sida

https://www.restoration-design.com/store/PETC

Nån stans där finns det måtten.  ICQ/bn

Tack ..men dessa både reservdels listor, och porsche ritningarna har jag sett innan, och där kan man se schassie måtten för sig, och kaross måtten för sig.. tyvärr inte med gemensam 0 linje eller mått som sas är för kaross och schassie samtidigt... man ser var axlarna är och dörren ..men inte det inbördes avståndet...
om jag varit mer intelegent och kunde få in pdf filerna i ett cad program skulle man kanske få ut det...
https://www.restoration-design.com/pdf/ … awings.pdf



Så tyvärr inte det jag söker efter.... ICQ/bu

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

259 Senaste redigerad av Jan-Iver (2022-04-02 16:56:33)

Om du har ett cadprogram och vet vad för sorts filformat du behöver så kan jag ge det ett försök att vektorisera/konvertera pdf filen. Long shot men plausible ICQ/ag

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _  _ _ _ _  _ _ _ _ _
1956 Panelvan, 1966 1300, 1967 1500, 1973 Kleinbus, 2012 T5 biogasbuss

260 Senaste redigerad av michaelth (2022-04-03 09:48:36)

Jan-Iver skrev:

Om du har ett cadprogram och vet vad för sorts filformat du behöver så kan jag ge det ett försök att vektorisera/konvertera pdf filen. Long shot men plausible ICQ/ag

Tack Jan-iver Tyvärr har jag inget cad program... men kanske någon som can ICQ/ad  ??? ICQ/bw    ICQ/bv


Idag vart det bara en liten garage övning..
Demontera skruv, klossar och tejp efter gårdagens plastning....
Resultatet som väntat hårt hållbart och trist att slipa....
https://thumbs2.imgbox.com/09/66/3S3ELvbs_t.jpg
https://thumbs2.imgbox.com/aa/f7/hQU2aPCa_t.jpg
Här är det plastat med mindre tussar glasfiber och polyesterplast.. ville inte skita ner kameran.. men ni vet hur det ser ut...
Sedan lyfte jag ner karossen från pallningen... återigen .. blir jag förvånad varje gång så liten bilen är  ICQ/bw  ... sen satte jag lyftvinschen för sidolyft..

https://thumbs2.imgbox.com/9b/81/Viv0pM0Q_t.jpg
Karossen hängande ..och avlastad på 2 tomhinkar.. detta för bättre arbetshöjd..  inför renslipning från insidan, inför plastningen av breddningen.. liksom radien i bakkant längst ner på skarven.. där jag kommer göra en liten stödform
https://thumbs2.imgbox.com/63/66/acoZwjYW_t.jpg
https://thumbs2.imgbox.com/4c/10/YQLdNZ2Q_t.jpg
https://thumbs2.imgbox.com/45/6a/9S0xVtqQ_t.jpg
Ja jag vet jag behöver städa golvet..bla ICQ/ah  det blir en hel del skit till... men nu stank det styren, och en hel del  glasfiberdamm finfördelat i luften efter min renslipnings aktion.. använder damsugare vid slipmaskinen.. friskluftsmask  och utsug igång..
Så jag ville bara ut... man e inte så smidig i slangansluten friskluftsmask, och målar overall och handskar... och gammal oxå..
https://thumbs2.imgbox.com/6b/90/Rr5dO6mC_t.jpg
https://thumbs2.imgbox.com/c9/0f/tLVMkRJT_t.jpg
https://thumbs2.imgbox.com/06/32/fHwAhAV9_t.jpg
Här ser man radie biten som felar längst ner i det inskarvade fältet... avgas utsläpp ICQ/ad
https://thumbs2.imgbox.com/9f/af/MWBgzlke_t.jpg
Felvänd bild.. ICQ/an
https://thumbs2.imgbox.com/0e/46/osqLwagO_t.jpg
https://thumbs2.imgbox.com/5e/82/nOtv4rw0_t.jpg
https://thumbs2.imgbox.com/a9/60/Jy3SuQoh_t.jpg
https://thumbs2.imgbox.com/9e/cd/YHk1M1o4_t.jpg

Jag kommer göra en del helt onödig slipning av underkanter av trösklar och front/ bakdel, nu när jag lätt kommer åt..
liksom ner trimmning av invik kanter..
just trimmning av kanter är så slutgiltigt.. så jag vill inte ha för bråttom..

/ over and out.. Michael

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

261

Försoker göra lite nytta ca 4-5 dagar i veckan i garaget.. ICQ/ah
Fast ibland... fanken vad tid små saker tar...
städade ca 1.5 timmar i garaget..försöker sortera i bränbart. trä avfall och metalskrot.. nu blir det en del restavfall oxå dvs glasfiber ..
sen slipa ner alla ytor där jag ville plasta.. ca 45 minuter.. sen hade min kära fru maten klar..
skar glasfiber.. och plockade fram verktyg..ca 15 minuter..
På med "rymd dräkten" med friskluftsmask. igen (hade den på under slipfasen )
sen 1,5 timmar plastning.. lyckades att plasta bägge sidorna.. lite trix att plasta över huvudet och få glaset att hänga kvar..

Slipat...
https://thumbs2.imgbox.com/65/ca/wduNMA3G_t.jpg
https://thumbs2.imgbox.com/92/f7/C242Kz6t_t.jpg
Plastat...
https://thumbs2.imgbox.com/41/e3/vhpxyvNr_t.jpg
https://thumbs2.imgbox.com/95/12/fj9XDZDN_t.jpg
https://thumbs2.imgbox.com/a2/0a/gugvV6pE_t.jpg
https://thumbs2.imgbox.com/19/29/IbkFaw91_t.jpg
En av dom enkla formbitarna i underkant.. blir lite slipjobb för att få lite radie på tvären oxå..
Fasade glasfibern från både insidan och utsidan..
Därefter la jag 3 lager från utsidan ,dvs på aluplåten tryckte den mot karossen . sedan 5 lager från insidan.. tror detta kommer bli bra..
vart nere i garaget nyss och drog bort aluplåtarna från plasten ICQ/ay  härdat o gött..   ICQ/ay

https://thumbs2.imgbox.com/e0/45/HTp39Z7V_t.jpg
helgen förbi... en del slipjobb kvar längs underkanterna.. sen kan karossen komma ner på rätt köl igen och diagional stagen kan åka ut... ICQ/bo

/ michael

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

262

Fredag=fridag  ICQ/ay
Jag Hade innan beställt 2 Karman Ghia  golvhalvor... så tanken var att åka till csp i skåne och hämta dom..
det blev iofs en liten detour på några mil för att hämta 4st.  16 tum porsche .hjul som innan suttit på en 911 targa.
för vidare transport till Gotland... snart på ett porsche bygge.. ICQ/bw  ICQ/ay
Meeeen tillslut blev det vw delar..

så förutom 2 Karman Ghia golvhalvor blev det..
2st Shadek  oljepumpar..en 21 mm för min ep 1500 besiktningsmotor.. och en 26 för mitt kommande 1915 bygge..
En oljetrycks regler kolv sats..
2 packnings satser  och muttrar för oljepumparna..
Ett standard oljepumps lock.. (skulle köpt 2..) ett aluminium oljepumps lock  (som jag ångrar..) med oljeutgång. till oljefiltret.. skulle köpt en bättre... ICQ/an

https://thumbs2.imgbox.com/2d/95/9JumXjRG_t.jpg
https://thumbs2.imgbox.com/23/68/e0PCjXQe_t.jpg
https://thumbs2.imgbox.com/3c/b9/AaVR2KuQ_t.jpg
Plåten verkar ganska så kraftig.. sen att man får rikta lite kanter och skära bort lite överskott... men hyfsat okey.. tyvärr vart halvorna 200kr st dyrare sedan jag kollade innan jag beställde för över 3 veckor sedan.. och bilderna som då fanns visade den äldre typen utan den bågformade pressningen.. som jag hellre hade haft.. ICQ/ao
ICQ/bw
https://thumbs2.imgbox.com/e4/e0/EbNf2Veq_t.jpg
Jämförde Kg golvet med en golvhalva 1302-3?? ett par IGP golvhalvor jag köpte för 2st=1500 kronor totalt.. tänkta för min cabbe.. har iofs fler golv men dom stod längre in i "röran" och ytterkanten skall om jag fattat rätt inte skilja mellan bubbla golvplåtarna.. eller ??
Men helt klart ser man skillnaden,och jag tror bredden på plattan kommer bli perfekt!!!  provmätte och det verkar passa perfekt!!!
helt klart blir det enklare att få plats med stolar. och blir snyggare längs kanterna..
https://thumbs2.imgbox.com/2b/26/vQfoDZNh_t.jpg
https://thumbs2.imgbox.com/bd/4d/FcFtX0NS_t.jpg
Man har snittat plåten inför pressningen för att (gissar jag) slippa en massa veck , snitten kommer försvinna vid kortningen..
https://thumbs2.imgbox.com/55/18/gDKyz3cH_t.jpg
https://thumbs2.imgbox.com/ab/62/28NdqZOK_t.jpg
Sedan vinsch frågan, jag försökte ju lyfta karossen med en från harald nyborg som visade sig är robbad på lite delar.. =ingen funktion..  ICQ/bu
så nu köpte jag en som torsdags deal på Lidl..(999kr)  tänkte nu har jag en fungerande till... och glädjande nog har den samma sorts start kondensator..
så min förhoppning är att jag mha. denna kommer kunna koppla in/laga den andra   ICQ/bw
https://thumbs2.imgbox.com/93/15/1Fg3jDpD_t.jpg
man vänjer sig fort att kunna lyfta grejer smidigt...

så okey kanske  inte blivit så mycket gjort sedan förra helgen.. men ändå lite framgång..
lite osäker vad jag gör i morgon... tja vi får se...

/ Michael

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

263

Stort tack Michael för hjälpen med hämtningen av fälgarna ICQ/ay
Kommer nog kanske att vara tvungen att bredda min kaross på samma sätt som du gjort om jag inte lyckas att smalna av bakvagnen. Vi får se…..byggstarten närmar sig ICQ/bp blir någon gång i höst!
Börjar bli fullt av alla grejer jag köpt på mig till bygget ICQ/ag
Följer din sida slaviskt, så mkt nyttigt att se och lära ICQ/ay
Ja hela boxerwille är en enda inspirationskälla.

264

Tja fredagen var en rese dag... lördag jetlag.. gubben blir öm av körande.. och måhända lite lat..
men städade lite i garaget.. och lagade Harald vinschen.. kopplade som i den nya från lidl.. och det fungerade.. ICQ/bo
så karossen åkte upp i luften. och en arbetsplats skapades för fortsatta gjutövningar..
https://thumbs2.imgbox.com/f9/b2/SNXBKYI2_t.jpg
https://thumbs2.imgbox.com/7e/12/np4VAfql_t.jpg
söndag em.
först på tur fronthuven, och motorluckans ytter skinn..

https://thumbs2.imgbox.com/8d/a6/MWFjAXuF_t.jpg
Fronten var extremt smutsig.. fågelskit halm osv... så tvätt sedan vaxning.
https://thumbs2.imgbox.com/58/b9/5wWTZhH6_t.jpg
https://thumbs2.imgbox.com/cb/43/QYaBdsOT_t.jpg
https://thumbs2.imgbox.com/83/9d/hR8Wy3qu_t.jpg
luftgallret skall fästas i motorluckans ytterskinn.. la den på plats  ja gallret skall på andra sidan.
https://thumbs2.imgbox.com/74/fb/xc405Fxm_t.jpg
vaxad form..
https://thumbs2.imgbox.com/97/ee/n2lxp7HU_t.jpg
Jag gjorde en enkel ram av plywood och modellera.. limmades fast med smältlim i formen, sen modellera/vax över skarvar/trä..
https://thumbs2.imgbox.com/19/14/lJd8nFni_t.jpg
Rollade över gelcoat..
https://thumbs2.imgbox.com/a2/ca/tsTbWSEx_t.jpg
https://thumbs2.imgbox.com/db/ae/8FderREw_t.jpg
Plastade med 3 lager 300 matta och ett lager 450 imellan.....450 var trist med alla form
https://thumbs2.imgbox.com/0d/09/mbOCOaPq_t.jpg
Motorluckan fick 5 lager 300 matta.. den "uppvikta" kanten för gallret kommer senare  skäras ner till ca 25mm höjd..
https://thumbs2.imgbox.com/3a/64/NsUATH4x_t.jpg
Så hann med lite i helgen..  vad hann ni göra för trevligt!!! ICQ/bw   ICQ/bv

/ Michael

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

265

Jag har varit liite trött efter Elmia.. men i måndags blev det ett litet ryck..
Bakluckan... lite renskärning behövdes..  ICQ/ai
https://thumbs2.imgbox.com/77/c6/SARful7z_t.jpg
Gjorde en liten avrundad träkloss för att markera den luddiga kanten i frunken innan rensågning..
https://thumbs2.imgbox.com/fc/30/XXuBU0nY_t.jpg
https://thumbs2.imgbox.com/3c/0d/OFPGlz8U_t.jpg
https://thumbs2.imgbox.com/a3/d7/GULuUEYI_t.jpg
Renskar fronthuv biten och la på plats..
https://thumbs2.imgbox.com/87/8e/Ksq4rjEV_t.jpg
liksom motorluckan... ser bra ut.. men ytterskalen i sig själva är rysligt flexibla... ICQ/bl
https://thumbs2.imgbox.com/80/be/hFgh5Pmf_t.jpg
https://thumbs2.imgbox.com/b6/11/tsBsFDHl_t.jpg
skar ner kanten innanför luftgallret lite grovt... kommer finslipa senare...
https://thumbs2.imgbox.com/f3/e7/3jyeTm9U_t.jpg
Inner formen för motorluckan passar inte!!!!
https://thumbs2.imgbox.com/6a/82/EKTAd5IS_t.jpg
https://thumbs2.imgbox.com/9a/d5/lfx5mjJX_t.jpg
https://thumbs2.imgbox.com/82/b7/pXu6fqPZ_t.jpg
Lade innerformen på det ny gjutna ytterskinnet.. tydligen är innerskinnet avgjutet av en speedster motorlucka.. sen vilken generation av 356?? jag vet iofs inte om och vad som skiljer..
https://thumbs2.imgbox.com/0d/50/OjTSUWrm_t.jpg
original motorluckans form passar bra i karossen vad gäller ytterform och kontur...
https://thumbs2.imgbox.com/d5/52/ftoH0eSK_t.jpg
framhuven "frunken" där passar huv formen bra i framkant...
https://thumbs2.imgbox.com/64/31/vEtC5P5U_t.jpg
Men.... ICQ/bu  bakkanten.. vi får se om detta innebär problem.. eventuellt ..troligen är konturerna på karossen lite för låg...???? ICQ/bn
anpassa huven eller karossen??  men det löser sig..
https://thumbs2.imgbox.com/3a/13/eOocnfwF_t.jpg
Inner huv formen är troligen avgjuten på samma speedster.. original luck falsen är betydligt bredare än eftermarknads speedsterns..
gångjärnets infästning är olik en original lucka..så formen kan inte glida bakåt..
https://thumbs2.imgbox.com/86/ed/SNpOrBoq_t.jpg
https://thumbs2.imgbox.com/b1/19/8fEXjVEi_t.jpg
observera fördjupningen för gångjärnet... ICQ/bw
https://thumbs2.imgbox.com/b3/b4/Eq4W3C9S_t.jpg
Så här ser en original huv ut från undersidan.. 2 "knölar" /bulor längs kanterna.. och annan huvgångjärns infästning...
https://thumbs2.imgbox.com/f4/57/7VjkdQxr_t.jpg
Insidan på speedster luckan... ICQ/bl
https://thumbs2.imgbox.com/05/be/sugv96h9_t.jpg
Ett par varianter på original lucka...
den röda är en senare och den gråa en tidig typ pre A..
https://thumbs2.imgbox.com/5e/f8/vyGay6pD_t.jpg
https://thumbs2.imgbox.com/b0/5c/NiX4B6xx_t.jpg
https://thumbs2.imgbox.com/01/42/NUfNGDUt_t.jpg
Front huvens innerform har även fel radie...
https://thumbs2.imgbox.com/d0/99/YQxcks5W_t.jpg
https://thumbs2.imgbox.com/68/bf/LDMdP906_t.jpg
funderade lite ..om jag gjuter av kanterna av den bakre inner luck formen.. sedan gör en plåtform för mitt biten..
Därefter sätter ihop/anpassar så radien stämmer med ytterskinnets verkliga form..  typ med popnit lera tejp osv..
sedan gör en enkel form på klabbet och gjuter ett nytt innerskinn i ett stycke..
https://thumbs2.imgbox.com/43/55/Of22xPLF_t.jpg
Tejp mått fundering..
https://thumbs2.imgbox.com/e0/ad/hluzs365_t.jpg
https://thumbs2.imgbox.com/c4/e1/p1W8Nkc4_t.jpg
knäckte till en tunn plåtbit i fasadplåt... som jag hade tänkt till ful formen.. ICQ/bw
Meeeen nu är jag i tanken att göra en helt ny innerplugg för inner ramen... och sedan kanske en mitt struktur i tjockare plåt som fästs i kant ramen.. då har jag möjligheten att skära svetsa modifiera mittbiten efter behov. sen är det ju inte oviktigt att mitten blir hållbar för gångjärn och lås..
https://thumbs2.imgbox.com/ef/0b/UPMNLk53_t.jpg
Igår beställde jag en del grejer från CSP.. fast denna gången på posten eller vilket fraktbolag det blir leverera...
vi får se.. det skickades i em  förhoppningsvis kommer det fram innan helgen.. ni får se...  ICQ/ab

Så over and out.. / Michael
Ps
ja jag har kollar vad begagnade huvar kostar.. typ en motorlucka från 5.5 tusen upp till 20 k  + några tusen för frakt sen tull moms osv från Usa..
och framhuven ...  10 k och uppåt och ca 5 k i frakt..osv
så även om det vore trevligt med metal grejer så funkar det inte för mig...
Ds.

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

266 Senaste redigerad av Sten vW (2022-04-21 07:48:37)

Innerluckornas stora plana ytor, är de nödvändiga?

Plåtvarianterna har inte dubbla lager överallt!

Dina ytterskinnsformar kan kanske hjälpa att hålla formen när innerlagren fästs?
Om man kapar bort så man får "ramen" kvar blir bitarna då flexiga nog för att kunna masseras fast till ytterskinnen?
Om inte kanske några väl valda snitt med vrålapan ger lite mer flex, merarbete? Kanske lite....








Eller "inte alls" för superlätt komponent, associerade lite till ett 911 tubeklipp jag glodde på i helgen.


/S

267

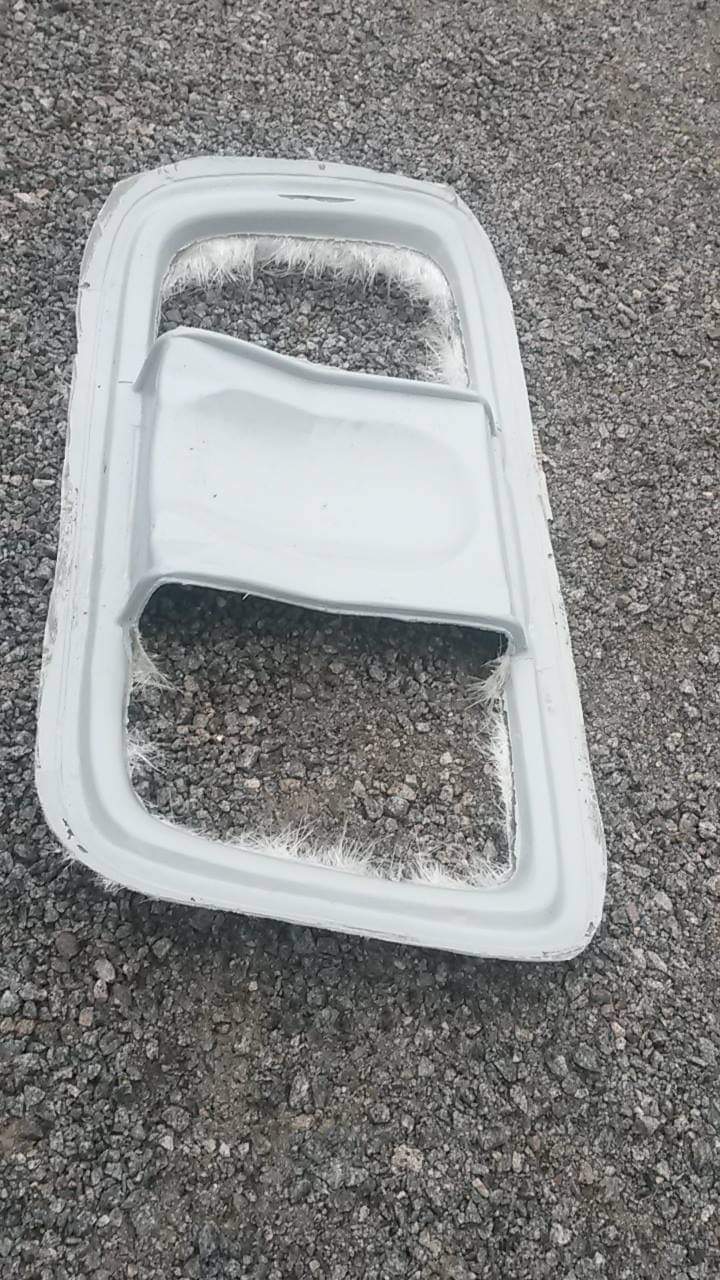

Innerdelarna är ju bara ramar original. Fick tag på en gjuten som original till min (ex) baklucka.

Post's attachments

FB_IMG_1650524627175.jpg, 162.51 kb, 720 x 1280
FB_IMG_1650524627175.jpg 162.51 kb, 26 downloads since 2022-04-21

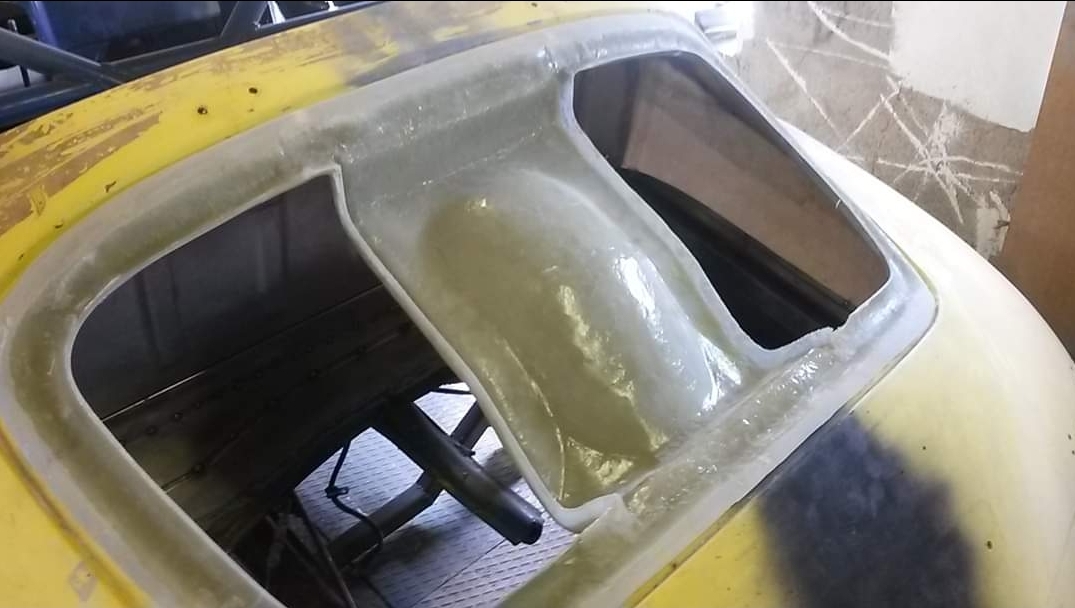

Screenshot_20220421-100605_Facebook.jpg, 321.29 kb, 1075 x 608
Screenshot_20220421-100605_Facebook.jpg 321.29 kb, 25 downloads since 2022-04-21

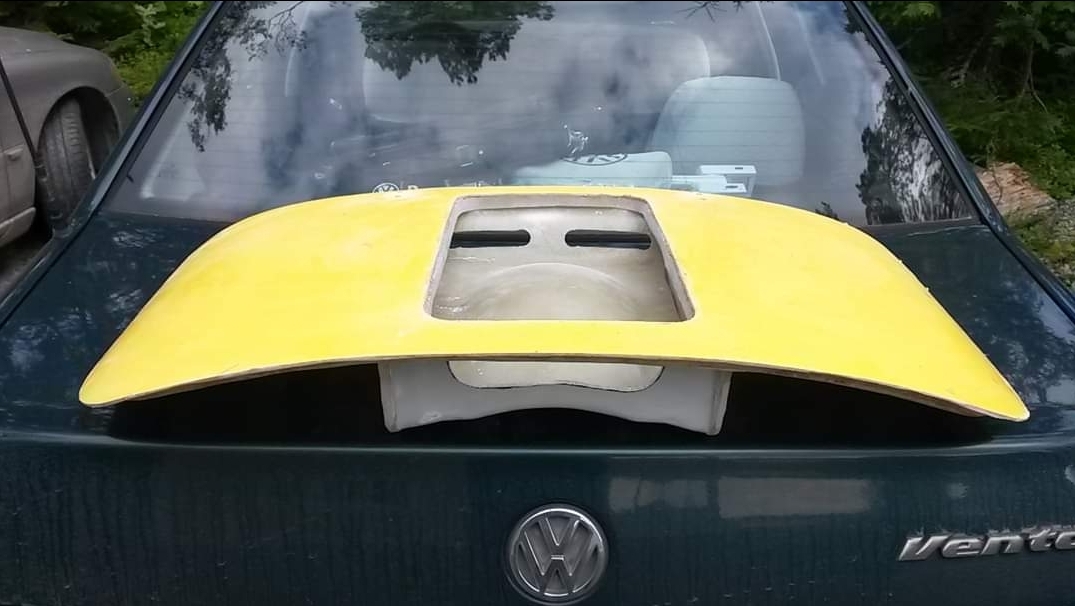

Screenshot_20220421-100651_Facebook.jpg, 308.19 kb, 1075 x 606
Screenshot_20220421-100651_Facebook.jpg 308.19 kb, 23 downloads since 2022-04-21

Kid-V-Rod -51
Hebster -52
Geländewagen Typ-51 -66
Porsche 912/911ST
Ford pickup -36

268 Senaste redigerad av michaelth (2022-04-21 11:29:59)

Mina tankar är ramar... jag förstår att man i produktions replika byggen gör heltäckande inner skinn för att dölja en ojämn glasfiber yta..
Men för mig blir det sas. hatt profiler längs kanterna, som limmas i ytter skinnet... ev blir det skum förstärkning i fronthuven.. men jag tror en lagom stark ytter ram blir bra. Men där bägge kanter på ramen sitter fast. Annars blir det inte starkt. Man hade helt klart kunnat göra grejerna lättare.. men så smart e jag inte..
Hellre lite tjockare/ tyngre, än fladder  när man sedan kör,. Om fart  vinden får fäste.  blåser grejerna snabbt bort... en upplevelse jag vill slippa...

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

269

En sak du bör beakta beträffande motorluckan är att "lådan" inte blir för stor så sen tar i motorn sen.

Kid-V-Rod -51
Hebster -52
Geländewagen Typ-51 -66
Porsche 912/911ST
Ford pickup -36

270

Ja är medveten om det... kommer ju flytta upp motor låda... så därför tanken med en demonterar mittbit under motorluckan. ..
Man blir mer och mer medveten om hur liten en dylik kaross är... men det skall gå ICQ/bs

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

271 Senaste redigerad av michaelth (2022-04-21 17:34:21)

Fick hem en mindre beställning.från Csp...
men saker som jag kände jag "behöver" nu.. ICQ/bw

https://thumbs2.imgbox.com/d0/71/SedvnXt4_t.jpg
Huv lås... höll i ett bubbla lås.. men då det har en vinklad konsol som funkar dåligt, så sökte jag vw huvlås..och upp poppade ett nytt vw Golf(bla)
vilket är rent ut sagt "skitbilligt"..
https://thumbs2.imgbox.com/80/85/dYPgmcLd_t.jpg
Jag kommer göra ett något "överstort" hål i min för detta ändamål inplastade lås hylla ,
och sedan en rostfri plåt som täcker över frigången.. detta är tanken..
sen tänker jag mig ett "flytande " plattjärn i huven. även där för justerbarhet..
men helt klart viktigt för mig att ha dessa delarna nu innan fronthuven görs färdig..
https://thumbs2.imgbox.com/fa/e5/EKjz5QGd_t.jpg
köpte plattor till skarven mellan golvhalvorna och den kommande förstärknings ramen.. hade först tänkt kapa bitar av rostfritt "plattjärn"..  men nä.. tillräckligt bra..
har förmodligen en del gamla plattor.. men... detta blir tillräckligt bra..
https://thumbs2.imgbox.com/85/1f/D3fO4G3S_t.jpg
Tanklock... tanken är ett infällt i huven.. men .. kanske ni tänker. varför inte gjort ett hål vid plastningen..
jo.. det blir 2 fram huvar.. tänkte jag gör först den utan hål.. sen en med .. med en invikt kant liknade den jag gjorde i motorluckan för luft gallret..
varför 2... tja jag vet ännu inte när hur osv.. så intelligenta mätövningar behövs...

100 mm tanklock.. tja var mäts det???  ja det kommer modifieras.. jag har gamla.. men tänkte då jag ändå skall "kötta " varför inte ett nytt... ICQ/ap
https://thumbs2.imgbox.com/24/d1/JY7QRAa9_t.jpg
https://thumbs2.imgbox.com/13/5a/QUYzygpZ_t.jpg

/ Michael

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

272 Senaste redigerad av erich (2022-04-21 19:52:49)

Imponerande ock godt jobbat ..  ICQ/bs  Tycker absolut om sånna prosekt , man kavlar upp armarna ock tänker hur man vil ha det.. ock gjenomför ..:), Byggd många bilar i min tid , (40-tal VW og 10-tal Porsche ) . Numer hjälpa jag andra , och tycker byggande e roligast .. NÄR det e klart e inte så viktigt längre  !

Mvh/E

Erich , S. Halland

273

Fan va du jobbar på Mikke!
Du hinner ju bli klar innan jag ens börjat ICQ/ag

274

michaelth skrev:

100 mm tanklock.. tja var mäts det???  ja det kommer modifieras.. jag har gamla.. men tänkte då jag ändå skall "kötta " varför inte ett nytt... ICQ/ap
https://thumbs2.imgbox.com/24/d1/JY7QRAa9_t.jpg
https://thumbs2.imgbox.com/13/5a/QUYzygpZ_t.jpg

/ Michael

Är det inte röret som är 100?

Bra kämpat. Bra tråd.  ICQ/ay

Tomato Potato
Dyslexiker..

275 Senaste redigerad av michaelth (2022-04-23 09:14:17)

D3w1l skrev:
michaelth skrev:

100 mm tanklock.. tja var mäts det???  ja det kommer modifieras.. jag har gamla.. men tänkte då jag ändå skall "kötta " varför inte ett nytt... ICQ/ap
https://thumbs2.imgbox.com/24/d1/JY7QRAa9_t.jpg
https://thumbs2.imgbox.com/13/5a/QUYzygpZ_t.jpg

/ Michael

Är det inte röret som är 100?

Bra kämpat. Bra tråd.  ICQ/ay

ja förmodligen... då jag inte vill döda en ovaltank får jag återskapa bajonett fattningen på ett valfritt rör...vi får se... eller så blir det helt nytt...
Jag har sett inloppsrör/tanklocks delen  3 tum och mindre .. men inte 4... hade gärna köpt färdigt men annars går det att lösa med lite svets osv...
höll på igår med skumm till att bygga en form för motorluckans innessida... då dog min bandsåg.. så köpte en annan billig beg på blocket igårkväll..
önskar jag hade en stor gedigen gjutjärns såg.. men dom blir sällan tillsalu i mitt "närområde" ofta tunga och klumpiga så man vill inte transportera dom långt...
lite moment 22.. tar plats.. är dyra  är svåra att hitta och jobbiga att transportera.. men så trevliga då dom sågar rakt och fladdrar inte även med små eller stora klingor..
jag blev erbjuden en över 2 m modell gratis från jobbet  för några år sedan.. men hade inte plats..
jättebra såg...  ICQ/bu  på min villhöver lista...

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(
