176 Senaste redigerad av Mr 56 (2019-07-12 15:57:06)

Grattis till besiktningen.
Jag kör med  biltemas 15-133,utan problem.
OBS batteriet i dom tar slut efter några år och då visar den felaktiga värden.
minvisade 16V när det var 13V.

Du borde ha ca 12Volt över batteripolerna, sen när du startar så går spänningen upp till 13.2-13,7 volt.

Jag hade problem med Forden när man kört ett tag var polspänningen 11,5V och svårstartad, men när man laddat så var den 12,2V .
Jag jobbade som en tok med generator och laddrelä, men det var en cell som det var glapp i.

Biltema i Linköping har en batteriprovare som de kör med om man reklamerara ett batteri, och de flesta får gå hem och ladda.
Kan tänka mig att de provkör batteriet om man ber snällt och lovar köpa ett nytt hos dom ;-)

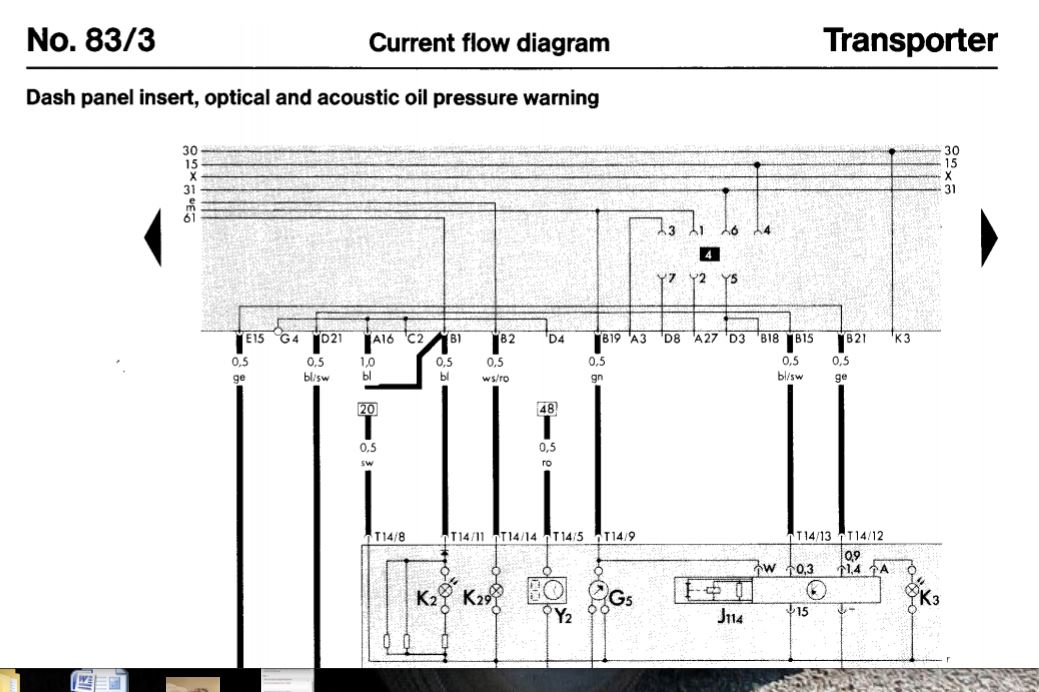

Vad det gäller tempmätare och skrikande reläet hittade jag ett schema. Och där stod det att det fanns ett auktiskt oljetryckslarm.
Så det är nog värt att dubbelkolla.

http://syncrosport.com/info/wiring/VW_T … _KY_JX.pdf

Post's attachments

oljetryck.JPG, 105.76 kb, 1039 x 692
oljetryck.JPG 105.76 kb, 9 downloads since 2019-07-12

177

hmmm kollade just på bussen det visade sig att (kollade i bentley.. att den röd -gula sladden går till tempgivaren.. när jag tog i sladden lossnade den .. mer eller mindre ramlade ur en helt ärgad kabelsko.. den var riktigt kort så "fixad" innan kan tänka.. så skarvar väl på en bit gulröd med ny kabelsko och hoppas på att tempgivaren går igång...
vad gäller oljetrycks givare... det sitter en i toppen... och en annan i ovankant av oljekylaren(vattenkyld) ovanpå oljefiltret...
kabelfärgen på den är.. gul

så det verkar vara 2 temp givare vatten och 2 tryckgivare olja... det lustiga är när jag jordar kabeln från änden på toppen kabeln och slår på tändning så rör sig värme mätaren.. när jag gör samma med givaren/kabeln som sitter på sidan an toppen händer inget..
nu har jag bytt ut bägge kabelskorna då dom var mycket ärgade.. och filat rent änden på givaren..
det sitter en lysdiod  i tempgivaren som blinkar när man sätter på tändningen..
när jag försökte med att jorda kabeln för oljetryck hände just inget.. iofs motorn är avstängd..
vad gäller oljan så har jag ju just bytt... provkörde med marie härom dagen och då gick inte tjutet igång.. jag körde försiktigt igår men då började det..
när man slår på tändningen så tänds .. vilket jag borde tänk på innan laddning glödspiral men inte led för olja... ICQ/bl
så vad göra... bara köra och går den sönder skulle den endå bytas ut??

kanske skall hälla på den tjockare som jag tänkte från början... 20 -50...  jag har ingen lust att byta motor nu jag vill ut och åka..under några veckor.. senare har jag ju några olika alternativa motorpaket som kan in subaru 2,2 135 hp 5 växel ...vw aaz turbo diesel med aap 5 växellåda..
eller 1.8T med 5 växel låda...

så vad göra..
åker väl till mekonomen i morgon och köper 2 nya oljetrycks givare..
https://www.mekonomen.se/bil/reservdela … 3-500008sv
kanske skall köpa en tryckmätare... 4 pease of mind...eller så bryter jag ihop... ICQ/bu ..
varför kan inte saker vara enkla någon gång.... ICQ/bh

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

178

Oljetrycks lampor /mätare är inte till nån nytta tycker jag ger falsk säkerhet.
Visst på en B18 blinkar ju oljetrycks lampan när det är dags att fylla på ;-)
Men oftast börjar det slamra innan men märkt nått.

Bar att bryta ihop och komma igen.

179 Senaste redigerad av michaelth (2019-07-12 21:37:45)

jamen vad skall jag göra... skita i bussen och åka med saaaaaben till Gotland istället ICQ/bl
eller ha kretskortets kontakt urpluggad och bara köra.. jag har ju bärgning i försäkringen..
eller i med tjockoljan??

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

180 Senaste redigerad av Kjell T (2019-07-13 08:15:18)

Två oljetrycksgivare infördes första gången på Audi 443 xxx, årsmodell 1983 och har senare kommit på vissa andra VAG bilar.
Dynamisk oljetrycks kontroll, med en liten styrenhet bakom hastighetsmätaren.
Givarna har olika färg och funktion. Den ena jordar lampan på traditionelt sätt och den andra har omsvängd funktion. Orsaken till att man placerade en givare i toppen var att om man svänger packnigen fel på motorer med brickjustering på ventilerna täpper man till oljekanalen till toppen.

Mitt råd är att mäta oljetrycket och köra med bilen om kamremmen är rätt spänd. Viktigt eftersom den släta kugglösa sidan driver aggregataxeln.

Även dålig jordkontakt mellan motor och kaross kan ge upphov till störningar med oljetryckslampan.
Kommer ihåg en Golf GTI 1988 där kopplingen blivit bytt och en av skruvarna som höll ihop motor och växellåda var slarvigt dragen och jordflätan råkade vara just där. Förorsakade att ljetrycklampan blinkade vid högre varv, tills orsaken upptäcktes och avhjälptes snabbt efter att en massa onödiga arbeten som utfördes innan.

181 Senaste redigerad av michaelth (2019-07-13 11:37:58)

obs oljetrycks led lyser INTE när man sätter bilen i tändnings läget...köpte den svarta 0,15-0,45 tryckgivaren som sitter i toppen... bytte den.. provade med extra jordfläta..
hittar ingen som har den gråa oljetrycks kontakten som sitter uppå oljefiltret....får väl åka till biltema och köpa en oljetrycks mätare...

vet inte vad minimi trycket skall vara .. tänker om trycket blir för högt..
om motorn är kall och jag ökar varvet efter tex en minut så går larmet oxå igång... liksom det gjorde efter att kört några km häromdagen ..då hade jag kört säkert 10 km innan efter oljebytet utan att det utlöste... blir frustrerad... ICQ/bu

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

182

Miraklens tid är ej förbi.....
bytte den svarta  oljetrycks mätaren i toppen..
https://forumbilder.com/images/2019/07/13/DSCF0966.md.jpg
https://forumbilder.com/images/2019/07/13/DSCF0967.md.jpg
åkte och handlade en tryckmätare..  kände konstigt att motorn är såååå trögstartad.. upptäckte att ena glödstiftet var av.. när motor efter en stunds nötande ändå gick igång så läckte avgaser ut vid det trasiga glödstiftet.. ringde den föregående ägaren som tyckte tjuvkoppla med en sladd och se om maskinen går igång.lättare... och som innan så startade den fort..
slog mig en tanke öppnade kopplings boxen i motor rummet.. och se där en 80 amp säkring som var av.. förmodlign hade det trasiga glödstiftet orsakat kortisen...
https://forumbilder.com/images/2019/07/13/DSCF0968.md.jpg
https://forumbilder.com/images/2019/07/13/DSCF0971.md.jpg
säljaren kom med en ny glöd stav  ICQ/ay och en beg säkring.... jag kopplade tryckmätaren till motorn i stället för tryck sensorn.. dvs den nya svarta..
jag har en metal klump med m10.1 gängat hål i sidan men skulle behöva en npt (eller vad det heter) gängtapp för att gänga upp ett hål för mätar givaren.. så jag skall kunna ha mätare och trycksensorn samtidigt..
https://forumbilder.com/images/2019/07/13/DSCF0974.md.jpg
biltema har klumpar man sätter mellan filter och oljekylare men gillar inte dom..
med nya glödstiftet och säkringen monterad smattrade motorn igång och med ett tryck av ca 3 bar. kall
https://forumbilder.com/images/2019/07/13/DSCF0969.md.jpg
med motorn genom varm något under 2 bar.. kanske lite lågt men motorn har tryck och vid lite varv  runt 6-7 bar.. vill ju inte varva obelastat..
för säkerhets skull bytte jag nu ut oljan som hunnit bli varm några gånger och sugit åt sig en del smuts, till en 20-50 mineral..monterade tillbaka den svarta givaren och tog den på en provtur..och nu känns bussen mer kraftfull  + det aukustiska larmet har slutat låta ICQ/bi  ICQ/bp  ICQ/bj  ICQ/bq  ICQ/bs  körde runt en stund.. och tempmätaren rörde sig..nålen hade innan inte sets till.. nu kom den upp till den färgade fältet och stannade där..


kollade lite under handskfacket.. och se där resterna av den föregående diesel värmaren... tråkigt med alla kablar men svårt för mig att avlägsna  är ju likadant under bussen...

https://forumbilder.com/images/2019/07/13/DSCF0970.md.jpg
handlade en "AC" ersättare idag... ..
https://forumbilder.com/images/2019/07/13/DSCF0972.md.jpg
dagen slutade bättre än den började. ICQ/ay
säljaren började prata att tryckrören är gamla och ibland går sönder.... mer grejer att oroa sig över..... ICQ/ao

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

183

Det var kul att höra att med envishet löser det sig.
Oljetrycket är viktigt men det är flödet som gör att motorn överlever.
Hade jag haft 6-7kg i en bensinbil skulle jag bli nervös för att oljefiltret skulle sprängas, eller packboxar tryckas ut.
Men Diesel har jag noll koll på, och det har ju markant högre kompression så de behöver kanske det trycket för att få runt oljan till alla ställen.

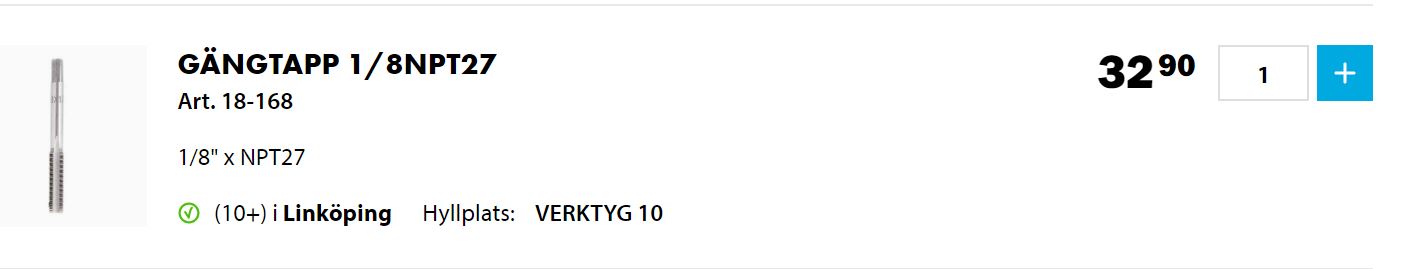

Biltema har 1/8 npt tappar., vet inte om det den du är ute efter.

Post's attachments

gängtapp.JPG, 33.7 kb, 1401 x 269
gängtapp.JPG 33.7 kb, 6 downloads since 2019-07-14

184 Senaste redigerad av michaelth (2019-07-14 07:16:01)

tja.. kanske skall strunta i mätaren nu... går det år... så har jag bärgning...

gjorde en stoooor lista nu med 2do...en dryg vecka kvar....

bara några små..

säng=ny madrass/dynor.. har en madrass som skall kapas i tre... dom bitar som sitter på rockenroll nu e bedrövliga.. tyg eller skinn??
solfilm för att minska solinstrålningen.. har proffs 5% insläpp svart.film...
taklucka..
jag har en men måste göra en inre ram..för at förbättra ventilation =värme kontroll.. det finns ett skjutfönster..
värme= hur stänga av den helt.. ICQ/am
Extra batteri med biltemas batteri avskiljare och lämpliga usb uttag.. har alla grejer..
markis.. jag har en påsmarkis.. som jag skall fästa i en bräda/profil sedan med lämpliga klämm fästen fästa i bussen... har en plan..
ev byta ut bältena fram mot nya..
radio elendet,,, hittat 30 ständig + men inte tändläge +... ja jag har bentley  men läsa kopplings schema inte min starka sida..
gardiner dvs svart tyg att fästa upp med magneter... har tyg och magneter skall kapas /sys..
ställa in löst bord... eller sätta gångjärn på ett gammalt 3 kantigt och sätta ett infällbart ben..
blåsa på lite färg, montera tillbaka bakre kofångaren...

dessa saker bara nerskrivna...
skall göra en prio ordning...
sedan verktyg reservhjul domkraft boxerlina start kablar.. portipotta, kylboxen gasolkök.+ div löst... fru hund...
frun jobbar hela tiden... suck...får bara hjälp av henne nästa måndag, tisdag kör vi.. ICQ/be

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

185 Senaste redigerad av michaelth (2019-07-15 06:22:21)

vart lite mycket ej bussrelaterat idag... men..
1 på fruns prioritering var takluckan..
men då jag redan brottat bort bältena fram, och tagit fram bälten från en multivan T5... så var det bara att greppa en 7/16 gängtapp och rensa gängorna  på främre hjulhusen och bulta fast bältena... inser att jag inte fotade mer..
https://forumbilder.com/images/2019/07/14/DSCF0975.md.jpg
sen fram med kartong. och malla av min taklucka...
luckan hittade hem från jobbets skrotlåda.. ingen ville ha den då infästnings ramen saknades.. därför har den legat i källaren på en ... diverse kanske bra att ha hög.. jag tog fram den för några veckor sedan och tänkte... synd att den e så repig i "glaset" insåg inte då att det satt skyddsplast över... tog säkert en halvtimme att pilla bort.
https://forumbilder.com/images/2019/07/14/DSCF0976.md.jpg
https://forumbilder.com/images/2019/07/14/DSCF0977.md.jpg
https://forumbilder.com/images/2019/07/14/DSCF0978.md.jpg

när jag handlade bussen såg jag dom stora bulorna i taket... nu blev det perfekt att kötta bort dom.. skulle vilja ha ett popupp tak... vem vet kanske kan få tag i ett någon gång....
https://forumbilder.com/images/2019/07/14/DSCF0981.md.jpg
https://forumbilder.com/images/2019/07/14/DSCF0982.md.jpg

Började såga 20*40 profilrör til en kommande inner ram.. det var vad jag hade hemma...

Missade bild på kartong mallen med den åkte på taket och ritades av.. sedan kötta..
https://forumbilder.com/images/2019/07/14/DSCF0980.md.jpg

https://forumbilder.com/images/2019/07/14/DSCF0983.md.jpg
https://forumbilder.com/images/2019/07/14/DSCF0984.md.jpg

kapade profil rör i kallsågen för en inre ram..
https://forumbilder.com/images/2019/07/14/DSCF0979.md.jpg

svetsade ihop profilrören till en ram..
https://forumbilder.com/images/2019/07/14/DSCF0985.md.jpg
https://forumbilder.com/images/2019/07/14/DSCF0986.md.jpg

provmonterade takluckan  med 4 skruvtvingar så gummilisten kom ner.. markerade dom 4 hålen i takluckan mot ramen sedan dags för popnuts..
Dvs. gängade nitar..
https://forumbilder.com/images/2019/07/14/DSCF0987.md.jpg
https://forumbilder.com/images/2019/07/14/DSCF0988.md.jpg

Då taket är opolerat så blev det en liten sväng med autosol och polermaskinen runt hålet..
https://forumbilder.com/images/2019/07/14/DSCF0989.md.jpg
https://forumbilder.com/images/2019/07/14/DSCF0990.md.jpg

Grundad målad ram får popnut..
https://forumbilder.com/images/2019/07/14/DSCF0991.md.jpg

Takluckan på plats med kitt under gummilisten.. för säkerhets skull
https://forumbilder.com/images/2019/07/14/DSCF0992.md.jpg
https://forumbilder.com/images/2019/07/14/DSCF0993.md.jpg
https://forumbilder.com/images/2019/07/14/DSCF0994.md.jpg
https://forumbilder.com/images/2019/07/14/DSCF0995.md.jpg

En kompis kom förbi och klämde lite på radion... och se... den gick igång... som om något inte blivit riktigt ihopsatt... ICQ/bo
https://forumbilder.com/images/2019/07/14/DSCF0996.md.jpg
vi får se om jag kan pricka av en punkt till i morgon..

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

186

ICQ/ay

Bubbla -62

187 Senaste redigerad av michaelth (2019-07-16 07:52:58)

Så fortsatte med värme motverkande åtgärder..

Började med att med svamp med vit ruggyta, vilken är lämplig för glas (lärt av killarna på jobbet som gör dylikt hela tiden) varmt vatten och lite yes och en rakblads skrapa putsa alla bakre rutor riktigt rena...insida och utsidor..
https://forumbilder.com/images/2019/07/15/DSCF1004.md.jpg
Sedan blöta utsidorna med en pump spruta,och lägga mot solfilmen med solfilmen mot glaset och skyddsfilmen mot mig.. därefter följa kanterna med en plastskrapa och styra knivbladet mot gummilistkanten.. obs ett rostfritt brytknivsblad.. ny brytet OBS !!!... om inte rostfritt så repar det glaset..
https://forumbilder.com/images/2019/07/15/DSCF0999.md.jpg

När hela konturen är utskuren.. sätt en bit maskerings tejp på insidan av filmen och utsidan.. när man drar isär, sprutar man på vatten med 2 droppar yes i.. lossa hela skyddsfilmen medan solfilmen fortfarande sticker mot glaset.. lägg tillbaka.. vät insidan där filmen skall vara.
lägg mot med skyddsfilmen mot glaset och dra bort under filmen .. rikta in filmen, tryck fast solfilmen i ett kors  först ,sedan arbeta bort vattnet mellan solfilmen och glaset.. håll därvid finsidan av solfilmen blöt så den inte repas..
torka bort vattnet.. kläm ut ev kvarvarande vatten .. låt torka några dagar innan ev skjutrutor används..
https://forumbilder.com/images/2019/07/15/DSCF0997.md.jpg
https://forumbilder.com/images/2019/07/15/DSCF0998.md.jpg
Så nu är 95 % av ljuset/soltrålarna bortfiltrerade från bakre delen av bussen....
Check..
https://forumbilder.com/images/2019/07/15/DSCF1001.md.jpg

https://forumbilder.com/images/2019/07/15/DSCF1002.md.jpg
https://forumbilder.com/images/2019/07/15/DSCF1003.md.jpg

Bordet... för några år sedan flyttade en granne.. på skräphögen låg en trevlig bords skiva.. som jag efter fråga fick tillägna mig..
stått i källaren i bra att ha kanske nyttigt högen..
Jag hade handlat gångjärn och ett rostfritt ben med tanken att göra benet fällbart under bords skivan gångjärn i skivan.. och därefter bordet. infällbart..
https://forumbilder.com/images/2019/07/15/DSCF1005.md.jpg


Då jag innan handlat en rullvagn på Ikea,, och bara tyckte den var sååå rätt i bussen ..utan hjul som extra förvaring.. .. nu skulle jag bara testa var bordet skulle stå i bussen i förhållande till rocken roll soffan/sängen.. då jag insåg..
2 blir 1... ICQ/bp  givetvis kommer det övre stuvfacket sänkas, och skivan fästas mot  underredet... frun vill ha en rem, så det kan transport säkras.. så inte grytor bestick och porslin flyger all värdens väg vid hastiga manövrer...
https://forumbilder.com/images/2019/07/15/DSCF1006.md.jpg
https://forumbilder.com/images/2019/07/15/DSCF1007.md.jpg
Då skivan sett bättre och sämre livsöden med utomhus vistelse ,vax, öl,
https://forumbilder.com/images/2019/07/15/DSCF1008.md.jpg
Och annat ICQ/ai  ICQ/be  skrapade jag av lacken (resterna) och slipade slätt, varefter ett tjockt lager LSL lades på...
https://forumbilder.com/images/2019/07/15/DSCF1011.md.jpg

Lack som luktar är svårt att få tag i nuförtiden.. men bra skit luktar.... BASTA !!
https://forumbilder.com/images/2019/07/15/DSCF1012.md.jpg
Lite patina kvar...
https://forumbilder.com/images/2019/07/15/DSCF1013.md.jpg
Lacken som jag handlade för flera år sedan. lyckligtvis flera burkar då det är bra skit... ICQ/bo
https://forumbilder.com/images/2019/07/15/DSCF1014.md.jpg

Nu ligger bordskivan i pannrummet och härdar... kanske blir en avslipning och ett andra lack lager i morgon.....

Belysning..min plan var 4 stycken
https://www.ikea.com/PIAimages/0607576_PE683065_S5.JPG?f=m
Det blir flera usb uttag i bussen, så tanken var "stick i där belysning behövs"..
Beställda och skulle levereras idag,, fick besked nu  ICQ/an  att dom kommer först v 32... ICQ/bu
Plan b.
På jobbet bygger vi bla. MB Vito ambulanser.. det kom till min kännedom att led lysramper blir bortplockade. en /bil. av en händelse fick jag 2 stycken någon dag innan semestern.. dom blir nu belysning över huvudkudde platsen,(motor rummet... hemska tanke.. ICQ/ai  ICQ/be  ) och över bordet..
https://forumbilder.com/images/2019/07/15/DSCF1009.md.jpg
tänt..
https://forumbilder.com/images/2019/07/15/DSCF1010.md.jpg
lite varje dag... ICQ/bs

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

188

Bra tempo nu ICQ/ay  ICQ/bi

189 Senaste redigerad av michaelth (2019-07-16 22:36:00)

Tack Fredde...
jo måste ju få ihop det viktigaste...
Bords skivan... den var hyfsat sträv, så en lätt avslipning sedan en klibbduk och lager 2...
https://forumbilder.com/images/2019/07/16/DSCF1015.md.jpg
https://forumbilder.com/images/2019/07/16/DSCF1016.md.jpg
Belysning... Vito ljus ramperna skall ju fästas in.. så sparade monterings satser högen rotades igenom.. visar sig att vi monterat en del led ljus ramper på jobbet, oftast blir det special fästen.. och då blir ju fina färdiga grejer över... så ut med original klipsen i armaturen .. tryckte in en m6 skruv i stället och dit med fästena.. även om jag fuljobbar... sååå satte ett par m6 popnut bak och ett par över skrivbordet i övre fönsterlinan..
provade en bra stund att dra dragtråd.ine i takbalken. slutade med .jag gick till kabelkanal hyllan.. hämtade tunn självhäftande.. och löste det..
https://forumbilder.com/images/2019/07/16/DSCF1018.md.jpg
Diverse blandat "junk"
En ip 54 kapslad billaddare dvs. när bilen sitter kopplad laddar den med 10 amp.. och känner av när den skall gå ner till underhålls laddning.. dvs bra skit att hålla batterierna vid liv... just detta exemplaret beställdes.. sedan låg den ett bra tag till vi upptäckte att någon "tappat" laddaren och att därmed intags stiften skadats.. den blev inte reklamerad, då vi inte visste när skadan skett så skulle kastas ICQ/ah
Detta är några år sedan... en felaktigt kopplad DEFA brytare (vinter sommar läge) kastades oxå så med delar från bägge blev det en frisk laddare..  ICQ/ay uttags kabeln fattades, så nya 2,5 kvadrat kablar, lite skydds slang, nya kabelskor och krympslang så var den duglig.. mer Defa kablar och 230 uttag letades fram från en skrotbil, liksom en intags kabel. det enda jag saknade för installationen var ett grenuttag... beställt ..nära 300kr.....
Tanken är ett intag i fronten.. sedan ett grenuttag till 230 uttaget fram mellan stolarna.. sedan fortsätter kabeln till motor rummet.. där laddas batteriet .och när spänningen överstiger(kommer inte ihåg volten) så kopplar biltema skiljereläet in bo batteriet som då oxå blir toppat....
https://forumbilder.com/images/2019/07/16/DSCF1019.md.jpg
Laddaren har  i detta laget fått en monterings platta tillverkad. detta för att få fast den i motor rummet över en kabelstam..
https://forumbilder.com/images/2019/07/16/DSCF1020.md.jpg
Det nymonterade ström intaget..
https://forumbilder.com/images/2019/07/16/DSCF1021.md.jpg
Monterings plattan med 2 skruv med vilket laddaren kommer monteras i befintliga hål..
https://forumbilder.com/images/2019/07/16/DSCF1022.md.jpg
Jädrigt suddig bild där man ser den monterad i framkant av motor rummet.....
https://forumbilder.com/images/2019/07/16/DSCF1023.md.jpg
Och laddkablarna till batteriet.. det sitter en led på laddaren som senare kommer visa batteri status..
https://forumbilder.com/images/2019/07/16/DSCF1024.md.jpg
Led belysnings rampen på ledade fästen ovanför "bordets plats i cupén"
https://forumbilder.com/images/2019/07/16/DSCF1025.md.jpg
Tänd.. släckte i garaget.. och tände i bussen.. knappt att man ser ljuset ut genom solfilmen..
https://forumbilder.com/images/2019/07/16/DSCF1026.md.jpg
Huvudkudde/motor rums belysning tänd..
https://forumbilder.com/images/2019/07/16/DSCF1027.md.jpg

https://forumbilder.com/images/2019/07/16/DSCF1028.md.jpg
https://forumbilder.com/images/2019/07/16/DSCF1029.md.jpg
Det som skall monteras i cupe´n brytare för bordsbelysningen.. voltmätare för bodelen usb /ladduttag och vanligt "cigguttag"
https://forumbilder.com/images/2019/07/16/DSCF1030.md.jpg
Vid sängplatsen blir det oxå usb . cig och brytare för den belysningen..
https://forumbilder.com/images/2019/07/16/DSCF1032.md.jpg
i mitten av instrumentbrädan blir det ett usb  uttag en voltmätare för bilbatteriet och ett cig..
https://forumbilder.com/images/2019/07/16/DSCF1034.md.jpg
sedan mellan stolarna ett cig uttag och ett 230.. "markström..

Men .. mer om det när det blir färdigt.
en annan dag...
var i pannrummet och kollade på bords skivan nyss... blev en tur med fin skotteduk (grå) och lager 3.. ICQ/bs
frun tyckte " blir det inte bra får vi lägga på en duk" hon framförde önskemål om att sätta en lådhurts under bordet... men det får bli MkII..
over and out... / Michael

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

190

Sååå pillade vidare med el installationen..
Det blev en inköps runda till närbelägna Mekonomen som brukar ha bra utbud..... sökte säkringar och säkrings hållare.. tyvärr var hållare slut..
https://forumbilder.com/images/2019/07/18/DSCF1036.md.jpg
Jag sågade till en bit eloxserad aluplåt till elpanel i cupén..
https://forumbilder.com/images/2019/07/18/DSCF1037.md.jpg
Tog bort det gamla ciguttaget, och gjorde några extra hål i instrument brädan.... glömde färdig bild...
https://forumbilder.com/images/2019/07/18/DSCF1038.md.jpg
Usb utaget i sov delen..
https://forumbilder.com/images/2019/07/18/DSCF1040.md.jpg
Brytaren för belysning sov/motor rummet. placering så man når den enkelt med öppen dörr eller från sängen....+ kabelkanaler... jag kommer förmodligen göra en "bättre" lösning senare då detta är en fullösning... eller inte ICQ/bn
https://forumbilder.com/images/2019/07/18/DSCF1041.md.jpg
Cupé panelen..
https://forumbilder.com/images/2019/07/18/DSCF1042.md.jpg
Defa 230 uttag ,den vita modellen har utgått.. vart några som skulle slängas.. så hittade i källaren när jag spekade efter nyttigheter.. ICQ/ab
kan tycka att med lock är bra.. men..
https://forumbilder.com/images/2019/07/18/DSCF1043.md.jpg
https://forumbilder.com/images/2019/07/18/DSCF1044.md.jpg
Funderade några dagar över intags kabelns placering.. sedan gick det fort när jag insåg hur hopplösa dom andra positionerna var.. tycker det är viktigt att man ser den när man vill åka så man inte glömmer...såå vanligt med byggen vi gjort att folk glömmer intags kabeln..
https://forumbilder.com/images/2019/07/18/DSCF1045.md.jpg
https://forumbilder.com/images/2019/07/18/DSCF1046.md.jpg
Monterade med kitt och sedan hålrums vax från insidan... sedan blev dom 3 kablarna under bilen klammrade med nötskydd .
https://forumbilder.com/images/2019/07/18/DSCF1047.md.jpg
Rentorkad från överskotts kitt.. med anslutningskabeln i..
https://forumbilder.com/images/2019/07/18/DSCF1048.md.jpg
Suddig bild där laddaren gått över till grönt läge..
https://forumbilder.com/images/2019/07/18/DSCF1049.md.jpg
13,8 volt..i voltmätarna...
https://forumbilder.com/images/2019/07/18/DSCF1050.md.jpg
Färdig monterade 230 uttaget i bakkant av förarstolen..
https://forumbilder.com/images/2019/07/18/DSCF1052.md.jpg
Då jag inte fick tag i säkrings hållare sågade jag till några remsor 8mm polykarbonat plast.. borrade/gängade ett par 5 mm hål..lite skruv/mutter. buntband....
https://forumbilder.com/images/2019/07/18/DSCF1053.md.jpg
https://forumbilder.com/images/2019/07/18/DSCF1054.md.jpg
Då jag inte visste hur många ampere.. köpte några extra 50 amp..
https://forumbilder.com/images/2019/07/18/DSCF1056.md.jpg
Fick mitt "nya" /beg lås med posten.. skulle vara rätt... men inte.. ICQ/bu  bla felar spaken  för öppning innifrån.. och tungan som skall gå mot låset är annorlunda... ICQ/an
https://forumbilder.com/images/2019/07/18/DSCF1057.md.jpg
https://forumbilder.com/images/2019/07/18/DSCF1058.md.jpg

https://forumbilder.com/images/2019/07/18/DSCF1059.md.jpg
Gamla slitna som jag ville byta ur, men just nu vill jag inte bygga om det "nya" så jag svetsade fast den lösa hylsan och satte tillbaka låset...
bakluckan fungerar genast mycket bättre...
Det "nya" får vila sig ett tag sen får vi se..
https://forumbilder.com/images/2019/07/18/DSCF1060.md.jpg

https://forumbilder.com/images/2019/07/18/DSCF1061.md.jpg
Gjorde en + förgrening till säkrings hållaren bara för skojs skull  ICQ/ah
https://forumbilder.com/images/2019/07/18/DSCF1062.md.jpg
Den färdiga el "centralen" 2 relä för belysningen, säkrings blocket.. en spindel jordpunkt, och Biltema skilje relät.. sen det viktigaste hålet i bussen dvs. där knallgasen leds ner under bilen från batteriet.. dvs det sitter en slang i sidan på batteriet som går genom golvet..
Batteri hållaren är en i plast från en Mb sprinter som jag passat in lite..(från kastad/fynd högen). och skruvat fast... ja det kommer ett polskydd över + polen... don´t worry...
https://forumbilder.com/images/2019/07/18/DSCF1063.md.jpg
Sedan blev det trist...
När jag köpte bussen och ännu inte fått nycklarna frågade jag om låsens kondition... jodå dom skulle fungera....
Nu när jag kört en sväng tänkte jag... jag ställer ut bussen, och låser den.. bägge dörrarnas lås är solida av ärg.. ICQ/bu  ingen leverantör i Sverige hinner leverera nu.. hade jag vetat det innan så hade det inte varit några problem..
lyckligtvis får jag vänligt nog låna ett handtag med fungerande lås av gode vännen Macke...  ICQ/ay
Nya handtag är nu beställda.. men kommer ... försent för vår kommande utflyckt.. ja ja...
https://forumbilder.com/images/2019/07/18/DSCF1065.md.jpg
om någon orkar läsa så skriv.. kommentera eller gör något.. ICQ/bs
/ Michael

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

191

Riktigt snyggt! ICQ/ay

DKW F89 Schnellaster -53

192

Fint arbete men   ICQ/bs  ...ju den där + förgreningen är för klen tycker jag. Kabelarea borde vara 6mm2 och som det ser ut är det samma area på inkommande och utgående dvs 2,5mm2 ?
Det blir en hög belastning på inkommande kabeln  du har många 10 amp  säkringar.

T1 splitbuss kombi '64
T1 splitbuss panel '65 'såld'
T2a deluxe RHD ´68
T2b taigagrön ´77
T3 enkelhytt `89

193 Senaste redigerad av michaelth (2019-08-08 20:55:07)

visste inte behovet...
Kabeln är 4 kvadrat...
2 led belysningar.. amp??
2* 2 usb ?amp..
kylen 10 amp?
sista cig.. ?amp..
så här blev det nu..
kommer ju inte använda allt samtidigt..
iofs kan sätta mindre säkringar och sen byta vid behov..köpte ju en hel sats med säkringar...
är i lite time crunsch... men alla tankar och ideer är välkommna ICQ/ay
på jobbet har vi det mesta man kan tänka sig vad gäller el... men nu jobbar jag med överblivna rester hemma...

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

194 Senaste redigerad av michaelth (2019-07-19 23:57:08)

Vart och hämtade dörr låset sorde upp och monterade.. sedan blev även den bruna dörrsidan monterad liksom plastfilm innanför den och en ny fönstervev.. sedan åkte bussen ut..
plockade ut dynorna från rockenroll soffan..
visade sig när jag demonterade tyget och det gamla skum gummit.. sitsen var märkt "T2 breit" dvs på tyska  bay breda sitsen.. vilket kan innebära att den blev monterad innan den kom till Sverige  2006..det konstiga är bussen är reggad för 7 pass. men inga bälten har varit monterade vid rockenroll soffan ..
Hämtade vår "gamla"  Ikea madrass och klädde av.. sedan upp på bockar och fram med sänksåg linjalen och brödkniven.. ICQ/ai  gick mycket lätt att kapa till skumgummit. ICQ/bo
https://forumbilder.com/images/2019/07/20/DSCF1066.md.jpg
https://forumbilder.com/images/2019/07/20/DSCF1067.md.jpg
https://forumbilder.com/images/2019/07/20/DSCF1068.md.jpg
sydde om fodralet till den bakersta madrass biten.
https://forumbilder.com/images/2019/07/20/DSCF1069.md.jpg
la nya skummet på ryggstödet och klädde med syntet vadd.."Fiberfill".. brukar lägga det under tyg för att få lite mer fyllnad..
https://forumbilder.com/images/2019/07/20/DSCF1070.md.jpg
Sedan klammra dit lite möbeltyg.. köpte en hel bal med detta tyget för ca 20 år sedan... lite kritstrecks randigt..
nedre hörnet på ryggstödet.. kommer i lite mer klammer..
https://forumbilder.com/images/2019/07/20/DSCF1071.md.jpg
övre hörnet.. ev syr jag ihop hörnan med en tapeserinål.. sedan blir det klammer ner längs "locket".. hela ryggdynan kläds i en bit.
https://forumbilder.com/images/2019/07/20/DSCF1072.md.jpg
Andra nedre hörnet.. innan jag vikt in tyget..
https://forumbilder.com/images/2019/07/20/DSCF1073.md.jpg
Framsidan.. tycker det blir snyggt...känns inte så platt genom extra stoppningen.
https://forumbilder.com/images/2019/07/20/DSCF1074.md.jpg

https://forumbilder.com/images/2019/07/20/DSCF1075.md.jpg
Dom verktygen jag använder mig av...lilla hultafors kobenet är mycket smidig att dra ut klammer med.. för det blir en del tillfälliga.. jag har en tryckluft driven klammer pistol men använder oftast handjagaren.. bättre känsla..
https://forumbilder.com/images/2019/07/20/DSCF1076.md.jpg
Blir väl fortsättning i morgon.. vi var även på Clas i sjön och Biltema ..och handlade mer smått...
tiden går... tick tack..

förresten hur ser en  T3 domkraft ut... saknar en till bussen...kanske har en i gömmorna ..men behöver veta hur den skall se ut..

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

195

ICQ/bi  ICQ/ay

Oval-55 (släktbilen)
Splittbuss -64 dubbeldörr 11w
Volvo V90 D4 Momentum business advanced. -17
Audi A3 1,4TFSI -13

196

ICQ/ay

VW typ1 -61 soltak...såld
VW typ3 -73 fastback

197

Domkraft ser ut som en från T2.

T1 splitbuss kombi '64
T1 splitbuss panel '65 'såld'
T2a deluxe RHD ´68
T2b taigagrön ´77
T3 enkelhytt `89

198 Senaste redigerad av michaelth (2019-07-20 09:55:16)

Grubban skrev:

Domkraft ser ut som en från T2.

och hur ser den ut??
äger en bay -73 och en bay -75 men inga domkrafter var med....vad jag vet....
Bild tack..
hmm bay 4 kantigt hål.. T3 runt...hål i domkrafts fästet....

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

199

ICQ/bc  vilket tempo, hoppas du får en luuuuugn semester sedan när det väl bär iväg.

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _  _ _ _ _  _ _ _ _ _
1956 Panelvan, 1973 1303S, 1973 Silver Hawk, 2012 T5 biogasbuss

200

dynorna färdiga frun har provlegat bussen... men då den är 16 tum ganska högprofil..osänkt är det inte helt lätt att ta sig in...
såååå handtag är på agendan... liksom markisfäste... och lastöglor för lastförankrings öglor... dvs för att sätta fast div löst i bussen..

en provtur på några mil genomfördes.. innan har jag ju bara kört en 2 km i taget... nu när kablarna /kabelskorna till tempmätarna är kontakterade .. så gick tempen upp och den röda led blinkade till .. men sedan sjönk den igen= termostaten öppnade.. drog upp ruskan i 95 isch  frun i föjenbilen (el för att klimatkompensera..)hon sa 100 km/t men det tog tid... 0-100 på 20 min... nja men inte långt ifrån...
så jag är hyfsat på banan... semester.. det e ju det jag har... just nu glass paus... ICQ/bo

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(
