Har framljus från en -66 som ska monteras på bilen som är -68
Kopplat röda på 31, samt förgrening till jord (tror jag, står 31A)
Gula på 56B
Vita på 56A
Sen är det en tunn gråaktig kabel-stackare som jag inte vet vart den ska vara..
Fanns ingen sån på -66,an tror jag..
Hur ser detta ut och framförallt hur SKA det se ut?

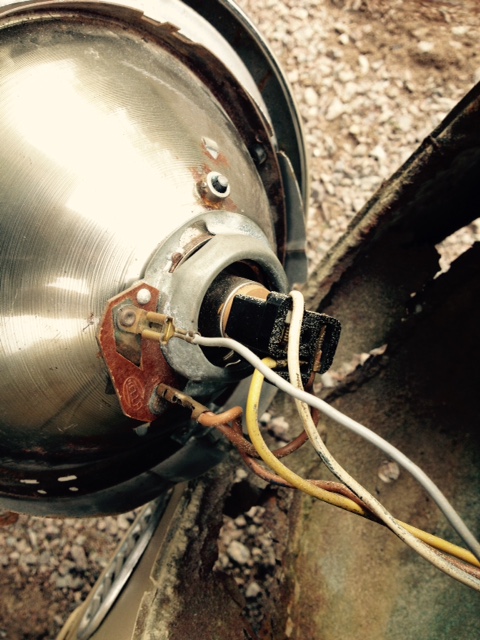

Post's attachments

lyse.jpg, 135.52 kb, 480 x 640
lyse.jpg 135.52 kb, 165 downloads since 2015-03-31

2 Svar av Torpa

  • Torpa
  • Torpa
  • *Boxerville Supporter*
  • Offline
  • Från: Mariestad
  • Registrerad: 2011-08-16
  • Inlägg: 1,227

Den grå sitter rätt enligt bilden den är till parkeringsljuset men du ska vrida lamphållaren så att mässingsblecket ligger an på park,lampan. Kolla elschemat nedan.

http://www.thesamba.com/vw/archives/inf … bug_66.jpg

http://www.thesamba.com/vw/archives/inf … g_6869.jpg

1500 Variant -63
Vw 1/11 -58
Panel -65
1300 limousine -66 såld sedan länge:'(

3 Svar av Fats

  • Fats
  • Enthusiastic
  • Offline
  • Från: Öland
  • Registrerad: 2011-08-29
  • Inlägg: 378
Torpa skrev:

Den grå sitter rätt enligt bilden den är till parkeringsljuset men du ska vrida lamphållaren så att mässingsblecket ligger an på park,lampan. Kolla elschemat nedan.

http://www.thesamba.com/vw/archives/inf … bug_66.jpg

http://www.thesamba.com/vw/archives/inf … g_6869.jpg


Tack Torpa!
Lite pinsamt att missa den detaljen,
men nu är  blecket i rätt läge.
Det lyser!!!
