Hej

Har efter många om och men äntligen hittat en bakre sits till min Bubbla cab ICQ/ab

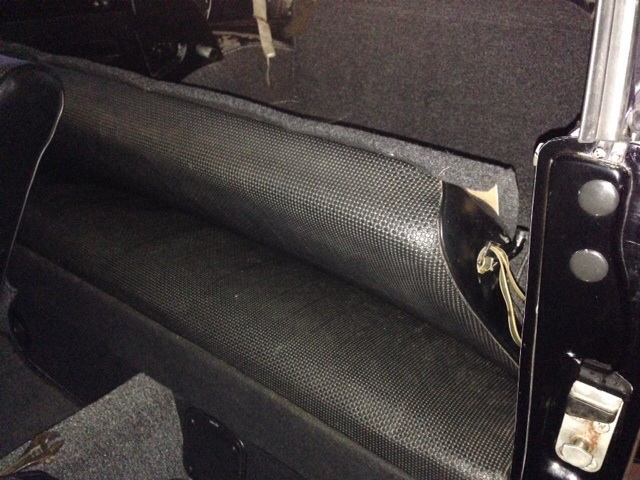

När sitsen är monterad blir det ganska bra spänst i ryggstödet, dvs det åker framåt (se bild)!? Är ju ganska tajt mellan sits och ryggstöd.....

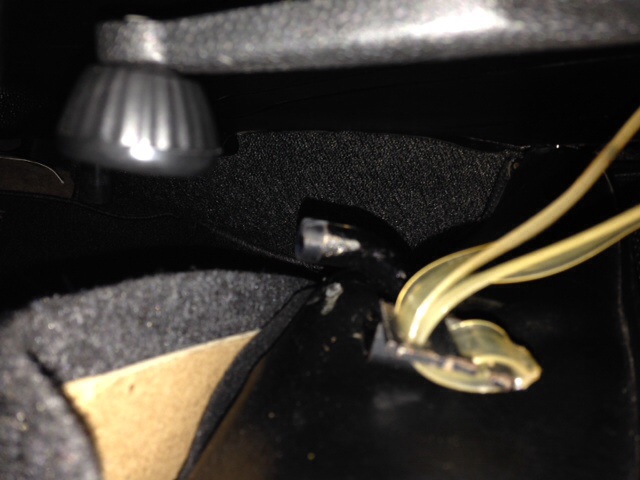

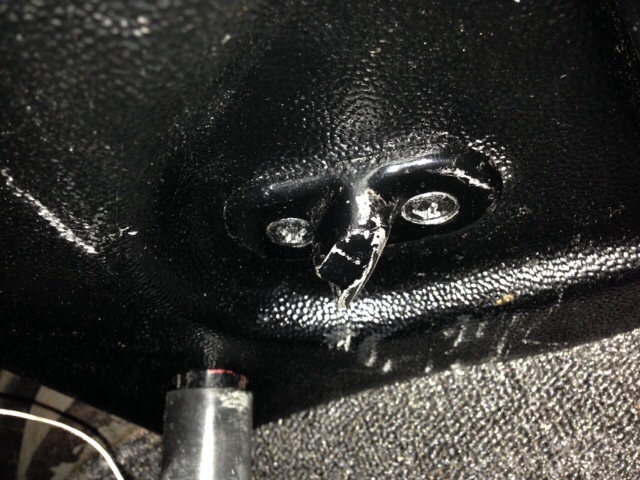

Kan i min vildaste fantasi inte förstå hur låsanordningen till ryggstödet fungerar (se bilder)??? Kan någon förklara för mig hur låsanordningen fungerar? Gärna med text och bilder

Jocke

Post's attachments

image.jpg 125.46 kb, 207 downloads since 2014-09-09

image.jpg 70.38 kb, 222 downloads since 2014-09-09

image.jpg 128.9 kb, 203 downloads since 2014-09-09

**joafog** · 2014-09-10 08:07:01

joafog
Enthusiastic
Offline

Från: Vaggeryd
Registrerad: 2014-08-04
Inlägg: 140

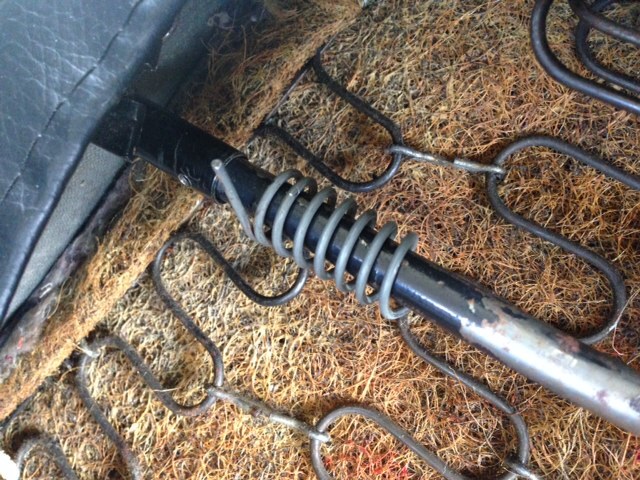

Kanske någon i alla fall har en bild på hur det ser ut på baksidan med hur fjädern är kopplad??

Jocke

Post's attachments

image.jpg 171.62 kb, 215 downloads since 2014-09-10

**nisslars** · 2014-09-10 11:57:49

nisslars
Rising Star
Offline

Från: Åkersberga
Registrerad: 2011-04-20
Inlägg: 734

Där ser man problemet. Det saknas en spik som ska hålla ihop röret och samtidigt hålla fjädern spänd. I det lilla hålet ska du pilla i en spik samtidigt som fjädern spänns åt mellan säteskanten och spiken. Fjädern ska alltså så långt till vänster som möjligt på bilden. Du måste få mellan fjädern, stoppa i spiken och spänna upp fjädern så den ligger kvar mot spiken. Innan du gör det måste du se till att båda låsarmarna pekar åt samma håll, framåt. Om du tittar ordentligt ser du att det bara går att sätta ihop på ett sätt så att fjädern håller ner låsarmen i låst läge.

Rainy 1200 -60
Sunny 1303LS -74
Rusty 1303S -73
Fodervärd VWHK:s buss

**joafog** · 2014-09-10 13:36:33

joafog
Enthusiastic
Offline

Från: Vaggeryd
Registrerad: 2014-08-04
Inlägg: 140

Hej

Jo, fjädern är på plats som den ska. Problemet är att det känns som röret är för kort och sitter för lågt??? Fattar ingenting.....Ryggstödet kan ju bara monteras på ett sätt antar jag?!

Jocke

**nisslars** · 2014-09-10 18:36:29

nisslars
Rising Star
Offline

Från: Åkersberga
Registrerad: 2011-04-20
Inlägg: 734

Kolla så att du har monterat ryggstödet i rätt hål. Det ska sitta i de två översta.

Rainy 1200 -60
Sunny 1303LS -74
Rusty 1303S -73
Fodervärd VWHK:s buss

**joafog** · 2014-09-10 18:39:49

joafog
Enthusiastic
Offline

Från: Vaggeryd
Registrerad: 2014-08-04
Inlägg: 140

Jo, det är monterat i översta hålen! Vad är nedre till??
Har fått till baksätet hyfsat, men inte optimalt

Jocke

**nisslars** · 2014-09-10 20:12:12

nisslars
Rising Star
Offline

Från: Åkersberga
Registrerad: 2011-04-20
Inlägg: 734

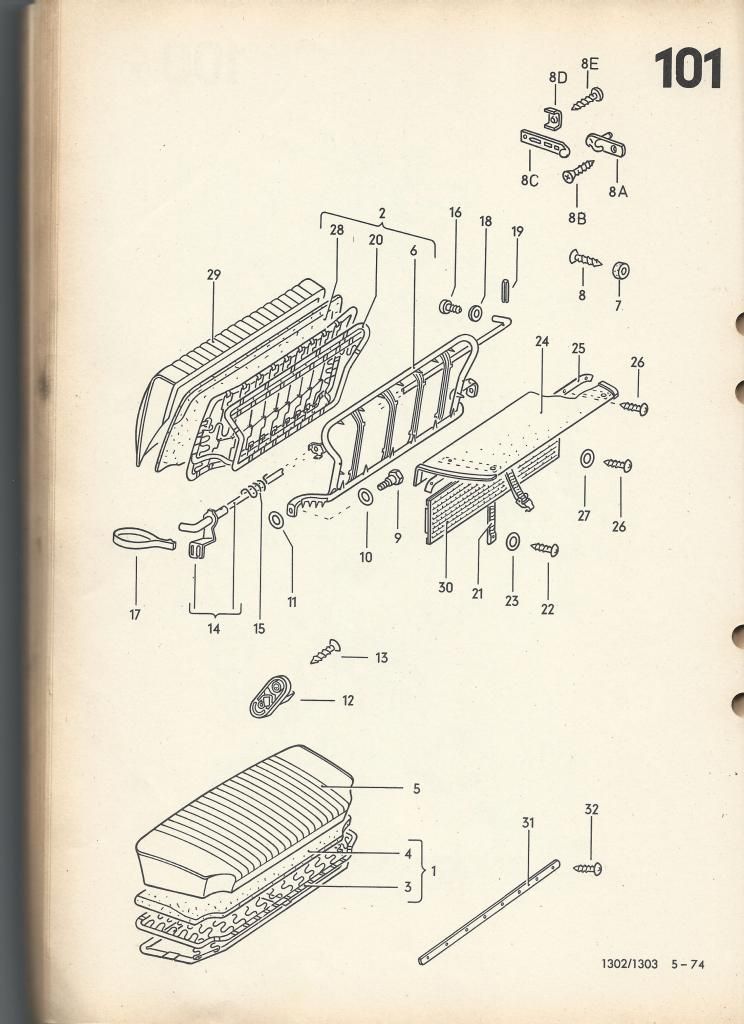

Här är en sprängskiss på hur det ska se ut.

Rainy 1200 -60
Sunny 1303LS -74
Rusty 1303S -73
Fodervärd VWHK:s buss

**joafog** · 2014-09-10 20:28:58

joafog
Enthusiastic
Offline

Från: Vaggeryd
Registrerad: 2014-08-04
Inlägg: 140

Tack

Delarna 8A-8E, samt några till, är nog till sedan modellen!
Undra vad 19 är för nåt?
31 är jag lite osäker på också?
I övrigt stämmer det nog med de delar jag har

Jocke

**nisslars** · 2014-09-10 21:33:25

nisslars
Rising Star
Offline

Från: Åkersberga
Registrerad: 2011-04-20
Inlägg: 734

Det viktiga är att du ser hur 14 ska sitta i normalläge.

Rainy 1200 -60
Sunny 1303LS -74
Rusty 1303S -73
Fodervärd VWHK:s buss

**joafog** · 2014-09-10 21:57:07

joafog
Enthusiastic
Offline

Från: Vaggeryd
Registrerad: 2014-08-04
Inlägg: 140

Japp, den sitter på det sättet!
Har du en Cabbe? Finns möjligheter att du mailar mig lite bilder hur det ser ut på din bil??

Jocke

**nisslars** · 2014-09-10 22:42:55

nisslars
Rising Star
Offline

Från: Åkersberga
Registrerad: 2011-04-20
Inlägg: 734

Om det är ditt säte på bilden längst upp i början av tråden så sitter låsarmen åt fel håll. Den ska inte peka bakåt utan framåt.

Rainy 1200 -60
Sunny 1303LS -74
Rusty 1303S -73
Fodervärd VWHK:s buss

**nisslars** · 2014-09-14 15:04:10

nisslars
Rising Star
Offline

Från: Åkersberga
Registrerad: 2011-04-20
Inlägg: 734

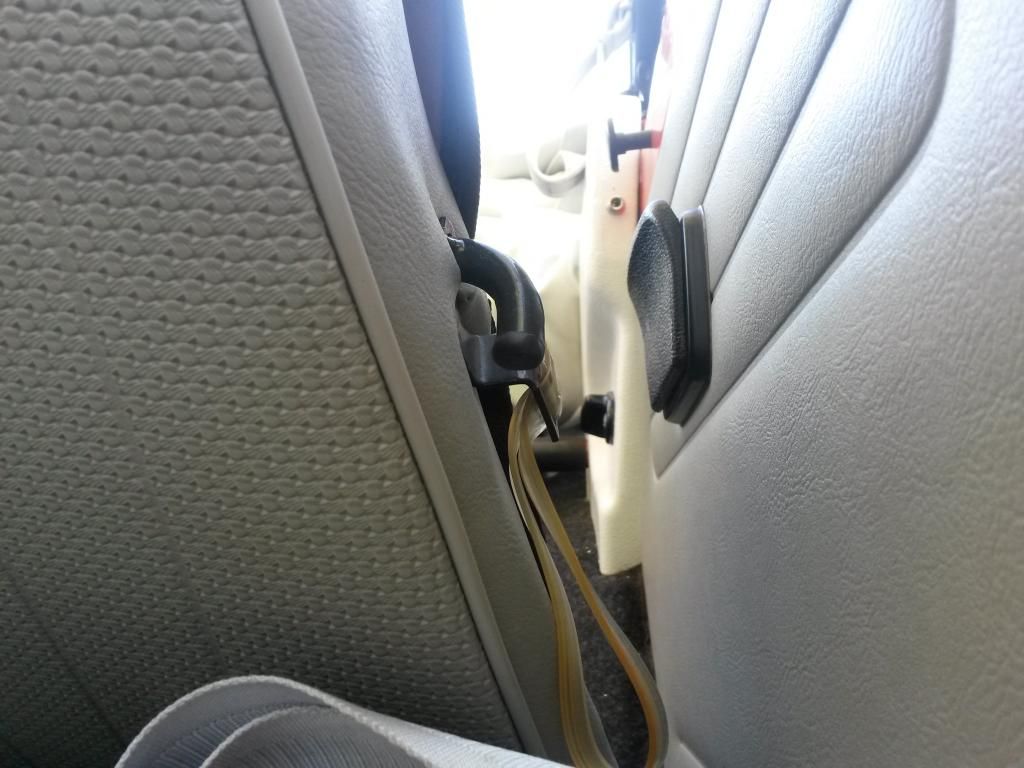

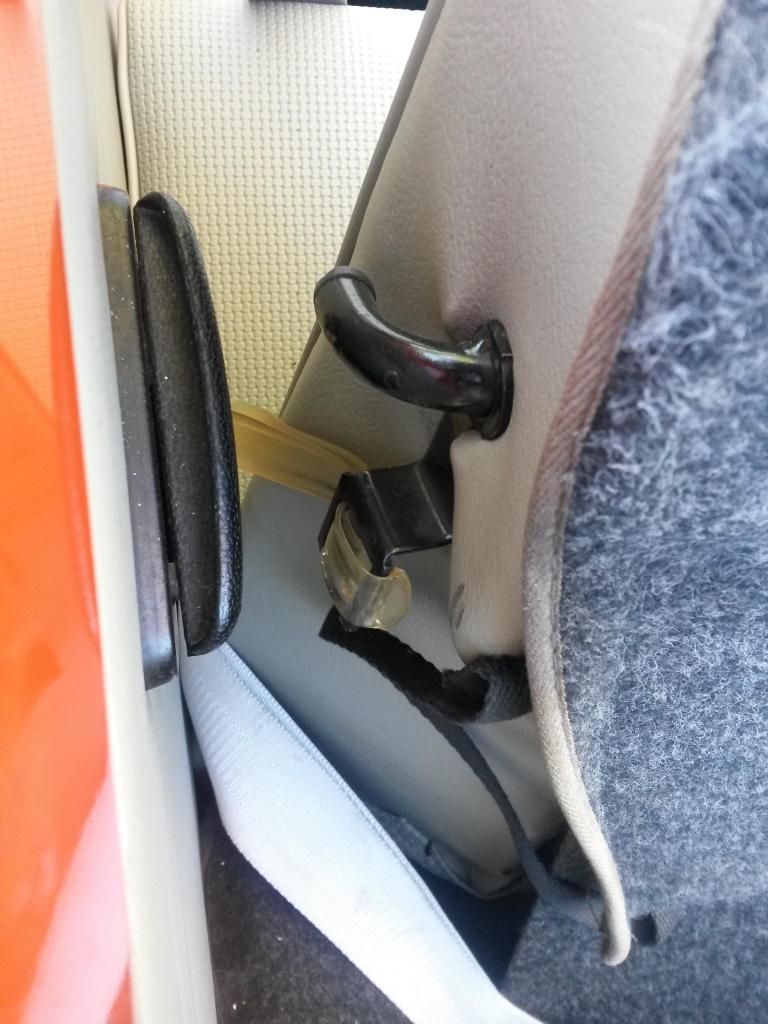

Nu har jag tagit några bilder på min cab.

Hoppas att det är till någon hjälp.

Rainy 1200 -60
Sunny 1303LS -74
Rusty 1303S -73
Fodervärd VWHK:s buss

**joafog** · 2014-12-25 16:30:20

joafog
Enthusiastic
Offline

Från: Vaggeryd
Registrerad: 2014-08-04
Inlägg: 140

Lyfter detta igen! Får fasen ingen fason på detta med låsanordningen ICQ/ac ICQ/ac
Kroken på min läsarn når inte runt fästet/haken i sidoväggen.
Fattar ingenting.... Haken i sidoväggen kan ju mer eller mindre bara monteras på ett sätt (tror jag). Nån bild kanske?
Borde alltså vara någonting med låsarmen som inte är rätt. Å andra sidan så verkar den monterad på rätt sätt enligt bilder ovan.
HJÄLP.........

Jocke

**joafog** · 2015-01-04 18:18:11

joafog
Enthusiastic
Offline

Från: Vaggeryd
Registrerad: 2014-08-04
Inlägg: 140

Ingen?

**joafog** · 2015-01-07 20:24:21

joafog
Enthusiastic
Offline

Från: Vaggeryd
Registrerad: 2014-08-04
Inlägg: 140

Tacksam för återkoppling sv någon kunnig

Jocke

**nisslars** · 2015-01-07 22:51:24

nisslars
Rising Star
Offline

Från: Åkersberga
Registrerad: 2011-04-20
Inlägg: 734

Om du har monterat allt så att det ser ut som bilderna på min cab + sprängskissen och ryggstödet är monterat i de övre skruvhålen ska det fungera. Om inte står troligen ditt garage på en gammal indiangrav.

Rainy 1200 -60
Sunny 1303LS -74
Rusty 1303S -73
Fodervärd VWHK:s buss

**nisslars** · 2015-01-07 22:56:14

nisslars
Rising Star
Offline

Från: Åkersberga
Registrerad: 2011-04-20
Inlägg: 734

Hakarna, de böjda rören, ska peka framåt. De ska sen haka i klackarna som, på dina bilder ser rätt monterade ut. Fjädern måste fungera för att du ska få ryggstödet att sitta kvar.

Rainy 1200 -60
Sunny 1303LS -74
Rusty 1303S -73
Fodervärd VWHK:s buss

**joafog** · 2015-01-09 11:42:49

joafog
Enthusiastic
Offline

Från: Vaggeryd
Registrerad: 2014-08-04
Inlägg: 140

Hej och tack

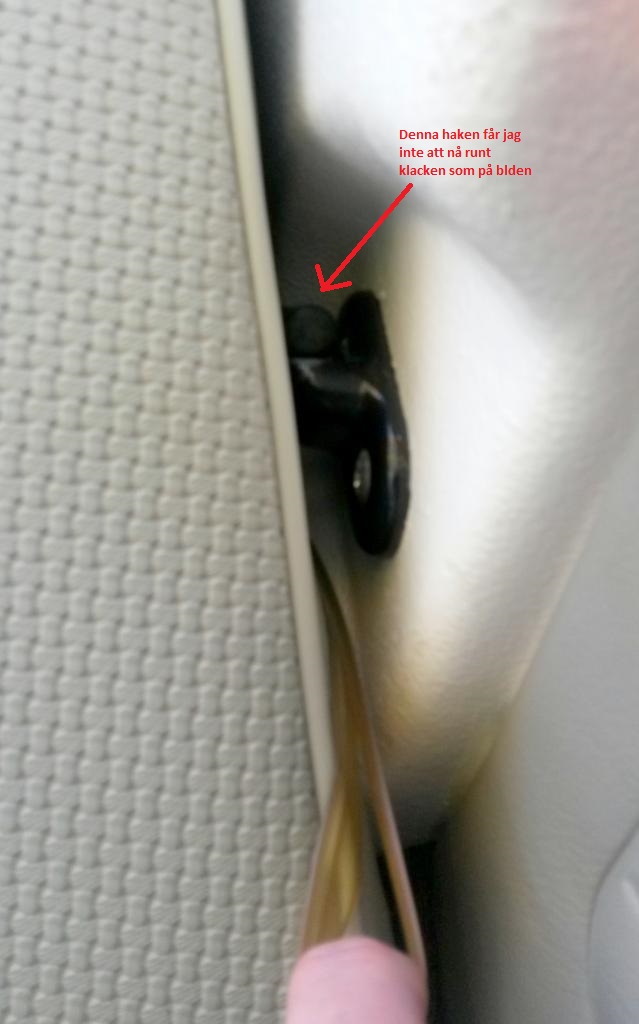

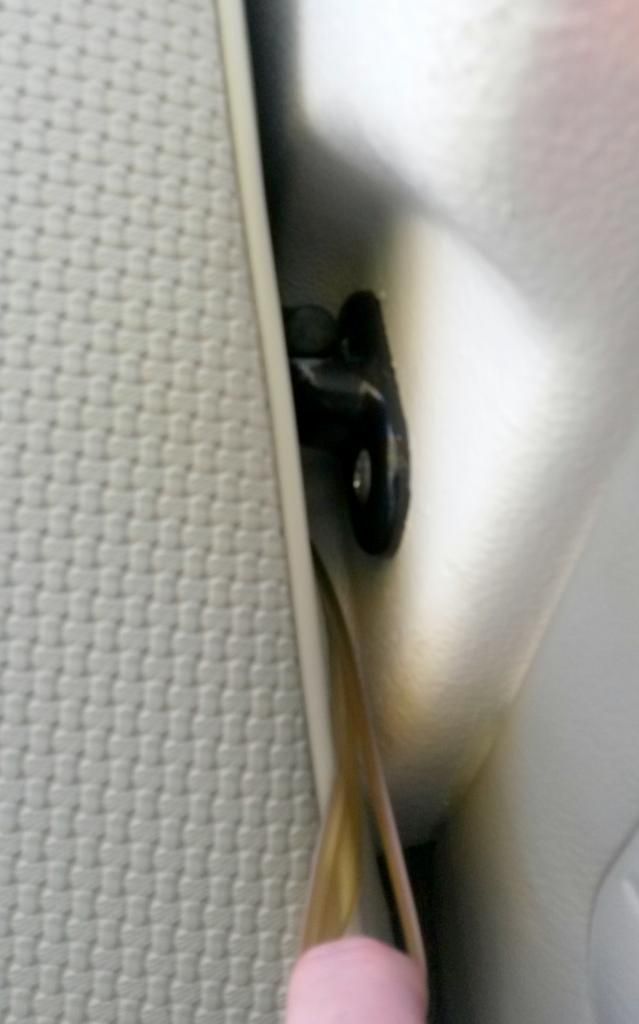

Ryggstödet är monterat i de övre hålen, så det ska vara ok. Även hakarna (röret) ska vara korrekt monterat enligt era bilder. Dock är det så att mina hakar inte når runt klacken som är monterad i sidoväggen. Det finns ju ett visst spelutrymme på denna klack, men spelar ingen roll hur jag skruvar fast dessa så når inte haken runt.
Kan inte fatta vad problemet ligger........... ICQ/ac ICQ/ac

Jocke

Post's attachments

Laringsning_zpsec380c7d.jpg 83.07 kb, 199 downloads since 2015-01-09

**nisslars** · 2015-01-09 23:08:42

nisslars
Rising Star
Offline

Från: Åkersberga
Registrerad: 2011-04-20
Inlägg: 734

Vad är det som tar i så att du inte får tillbaka ryggstödet? Får du tillbaka ryggstödet mot stoppet (rören med gummi på i karossen) eller tar det i i nederkanten av ryggstödet? Är det kanske skivorna till hatthyllan som ligger fel och spänner mot?

Rainy 1200 -60
Sunny 1303LS -74
Rusty 1303S -73
Fodervärd VWHK:s buss

**joafog** · 2015-01-20 20:40:11

joafog
Enthusiastic
Offline

Från: Vaggeryd
Registrerad: 2014-08-04
Inlägg: 140

Hej

Testat idag igen.....
Jag får tillbaka ryggstödet mot rören med gummi på utan problem. Ryggstödet sitter i övre fästena. Skivorna tar inte i nåt, bara att hakarna på röret genom ryggstödet inte når upp till klacken i väggen och runt dessa!
Fattar inte alls.......

**nisslars** · 2015-01-20 22:26:11

nisslars
Rising Star
Offline

Från: Åkersberga
Registrerad: 2011-04-20
Inlägg: 734

Har du provat att flytta fästet? Det går ju att justera en del.

Rainy 1200 -60
Sunny 1303LS -74
Rusty 1303S -73
Fodervärd VWHK:s buss

**joafog** · 2015-01-21 08:39:02

joafog
Enthusiastic
Offline

Från: Vaggeryd
Registrerad: 2014-08-04
Inlägg: 140

Japp, testat detta i massor
