Gasreglaget består av en massa delar från pedal till förgasare. Här ser ni några av dem fram till där de kommer ut genom tunneln.

Plattan med armen på sitter längst fram vid fötterna på förarplatsens högersida. Den stora "klumpen" längst bak är en bussning som ska ta bort vibrationer och mjuka upp rörelsen något.

Post's attachments

IMG_0042.JPG, 843.5 kb, 983 x 1613
IMG_0042.JPG 843.5 kb, 10 downloads since 2026-04-08

IMG_0052.JPG, 679.09 kb, 1210 x 1613
IMG_0052.JPG 679.09 kb, 11 downloads since 2026-04-08

IMG_0053.JPG, 436.33 kb, 1566 x 951
IMG_0053.JPG 436.33 kb, 11 downloads since 2026-04-08

302 Svar av V-Dub Senaste redigerad av V-Dub (2026-04-08 17:10:42)

  • V-Dub
  • V-Dub
  • Rising Star
  • Offline
  • Från: Göteborg
  • Registrerad: 2011-08-23
  • Inlägg: 880

Nu var det "bara" att lägga växelröret på plats i tunneln. Nu återstår värmevajrarna men de tar jag efter växellådan.

Så här ser det ut med rör/kabel/vajerfestivalen längst bak.

Nu ska jag kolla med brorsan om han kan hjälpa mig att baxa växellådan på plats!

Allt gott,
Jörgen

Post's attachments

IMG_0049.JPG, 387.23 kb, 1544 x 1048
IMG_0049.JPG 387.23 kb, 10 downloads since 2026-04-08

IMG_0050.JPG, 617.99 kb, 1613 x 1210
IMG_0050.JPG 617.99 kb, 12 downloads since 2026-04-08

303 Svar av V-Dub Senaste redigerad av V-Dub (2026-04-16 15:41:29)

  • V-Dub
  • V-Dub
  • Rising Star
  • Offline
  • Från: Göteborg
  • Registrerad: 2011-08-23
  • Inlägg: 880

Hejsan!
Nu har jag kommit till slutfasen av rör/kablage/vajer i tunneln.

Med lite hjälp från brorsan så baxade vi in växellådan. Två bultar i motorrummet högst upp på det u-formade fästet i bakkant. Sedan är det två bultar på vardera sidan vid "gummipuckarna". Det är två avlånga brickor där en ska ligga på var sida om fästet.

Post's attachments

IMG_0115.JPG, 630.65 kb, 1613 x 1210
IMG_0115.JPG 630.65 kb, 7 downloads since 2026-04-16

IMG_0120.JPG, 500.7 kb, 1575 x 1229
IMG_0120.JPG 500.7 kb, 6 downloads since 2026-04-16

IMG_0121.JPG, 558.12 kb, 1613 x 1210
IMG_0121.JPG 558.12 kb, 7 downloads since 2026-04-16

304 Svar av V-Dub

  • V-Dub
  • V-Dub
  • Rising Star
  • Offline
  • Från: Göteborg
  • Registrerad: 2011-08-23
  • Inlägg: 880

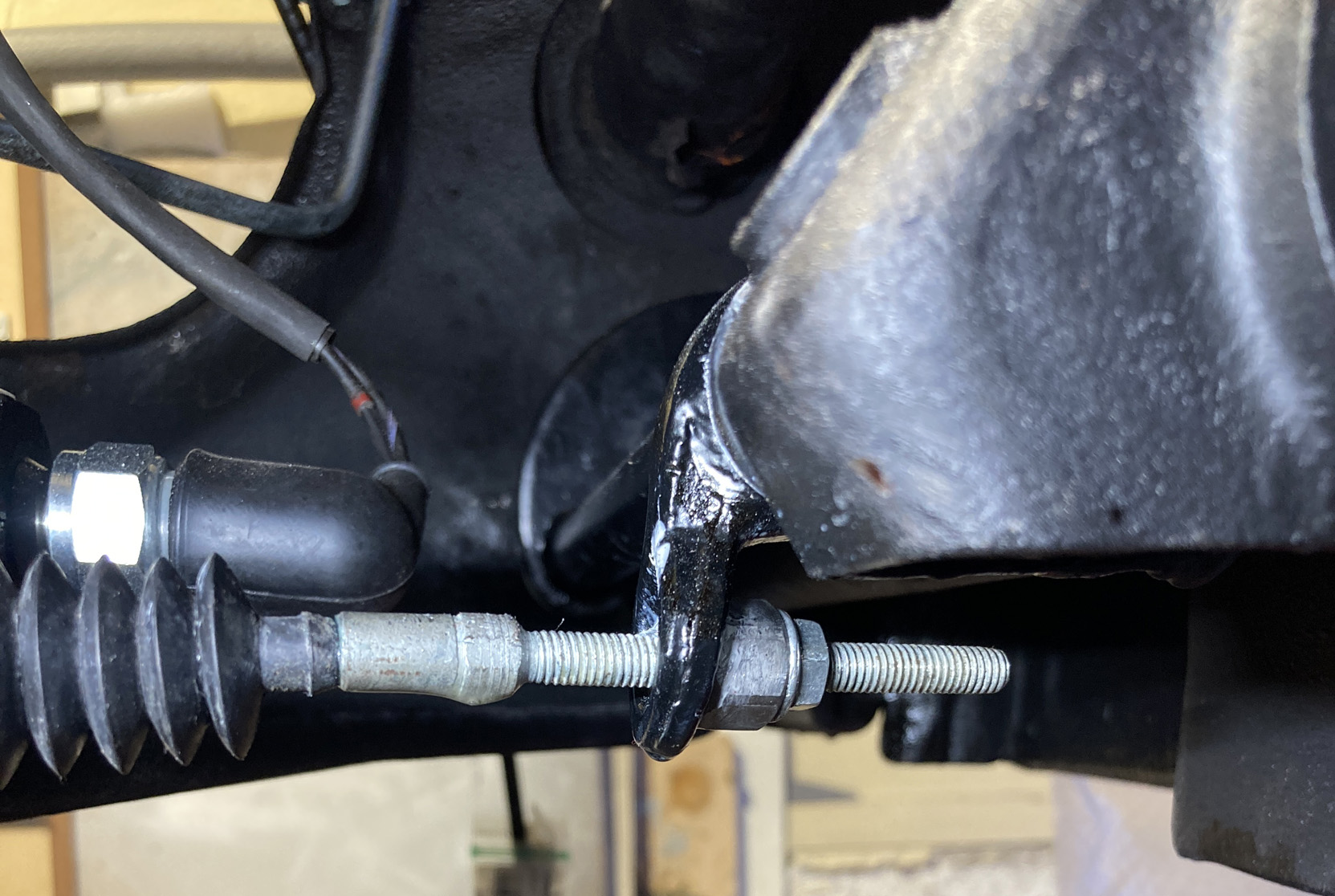

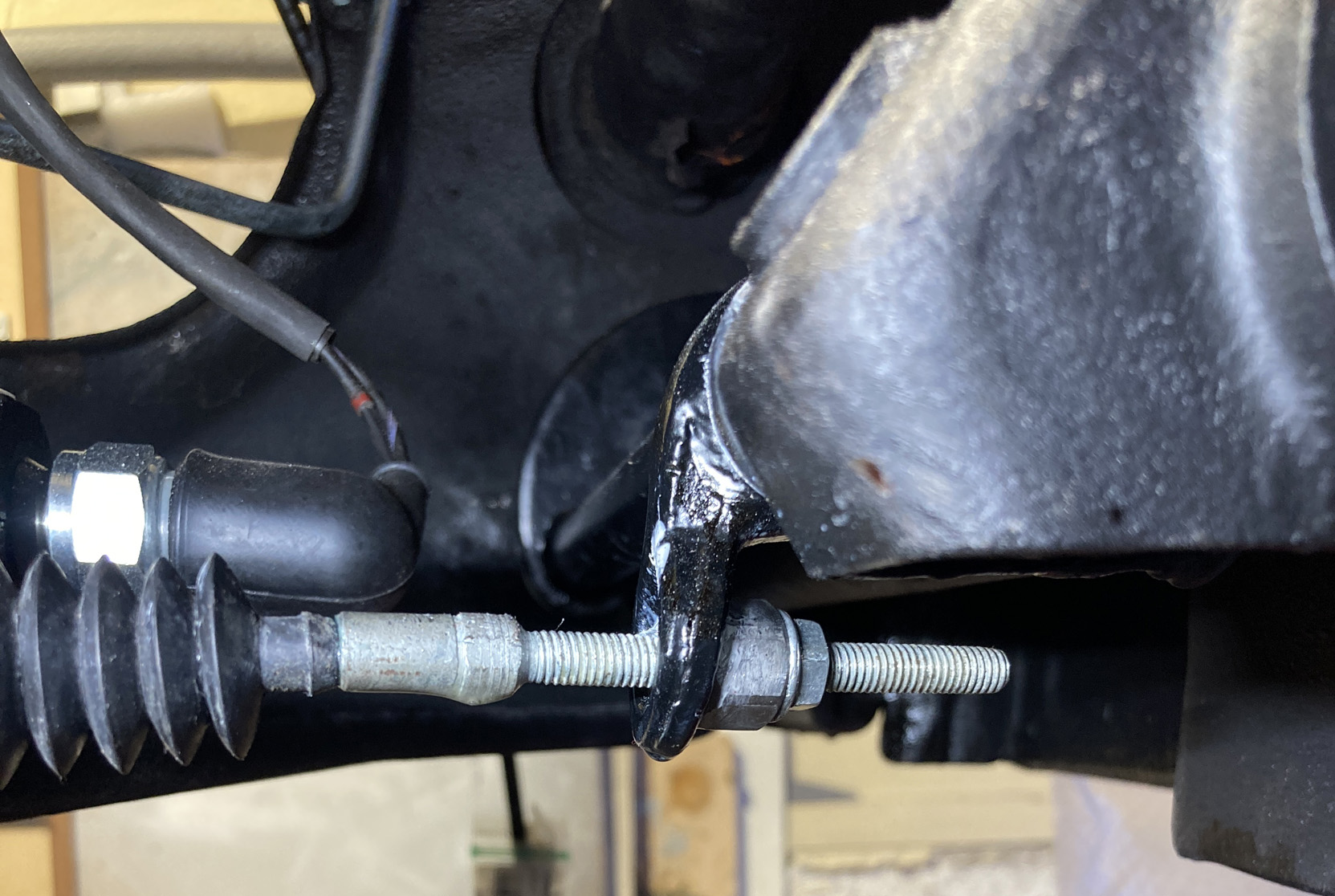

Kopplingsvajern på plats i hållaren på växellådan. Har ej kopplat in på växellådan ännu då jag vill fästa i pedalstället först.

Post's attachments

IMG_0127.JPG, 560.37 kb, 1210 x 1613
IMG_0127.JPG 560.37 kb, 9 downloads since 2026-04-16

305 Svar av V-Dub

  • V-Dub
  • V-Dub
  • Rising Star
  • Offline
  • Från: Göteborg
  • Registrerad: 2011-08-23
  • Inlägg: 880

Kopplingsknuten på växellådan och gummidamasken på plats.

Jag hade köpt buntband i metall men de var inte bra. Kunde inte spänna dem ordentligt runt damasken. Tänkte att det kunde vara lite snitsigare. Kanske dålig kvalitet (Jula).

Post's attachments

IMG_0128.JPG, 835.45 kb, 1550 x 1085
IMG_0128.JPG 835.45 kb, 11 downloads since 2026-04-16

IMG_0129.JPG, 655.2 kb, 1210 x 1613
IMG_0129.JPG 655.2 kb, 7 downloads since 2026-04-16

IMG_0131.JPG, 559.51 kb, 1210 x 1500
IMG_0131.JPG 559.51 kb, 7 downloads since 2026-04-16

306 Svar av V-Dub Senaste redigerad av V-Dub (2026-04-17 08:57:57)

  • V-Dub
  • V-Dub
  • Rising Star
  • Offline
  • Från: Göteborg
  • Registrerad: 2011-08-23
  • Inlägg: 880

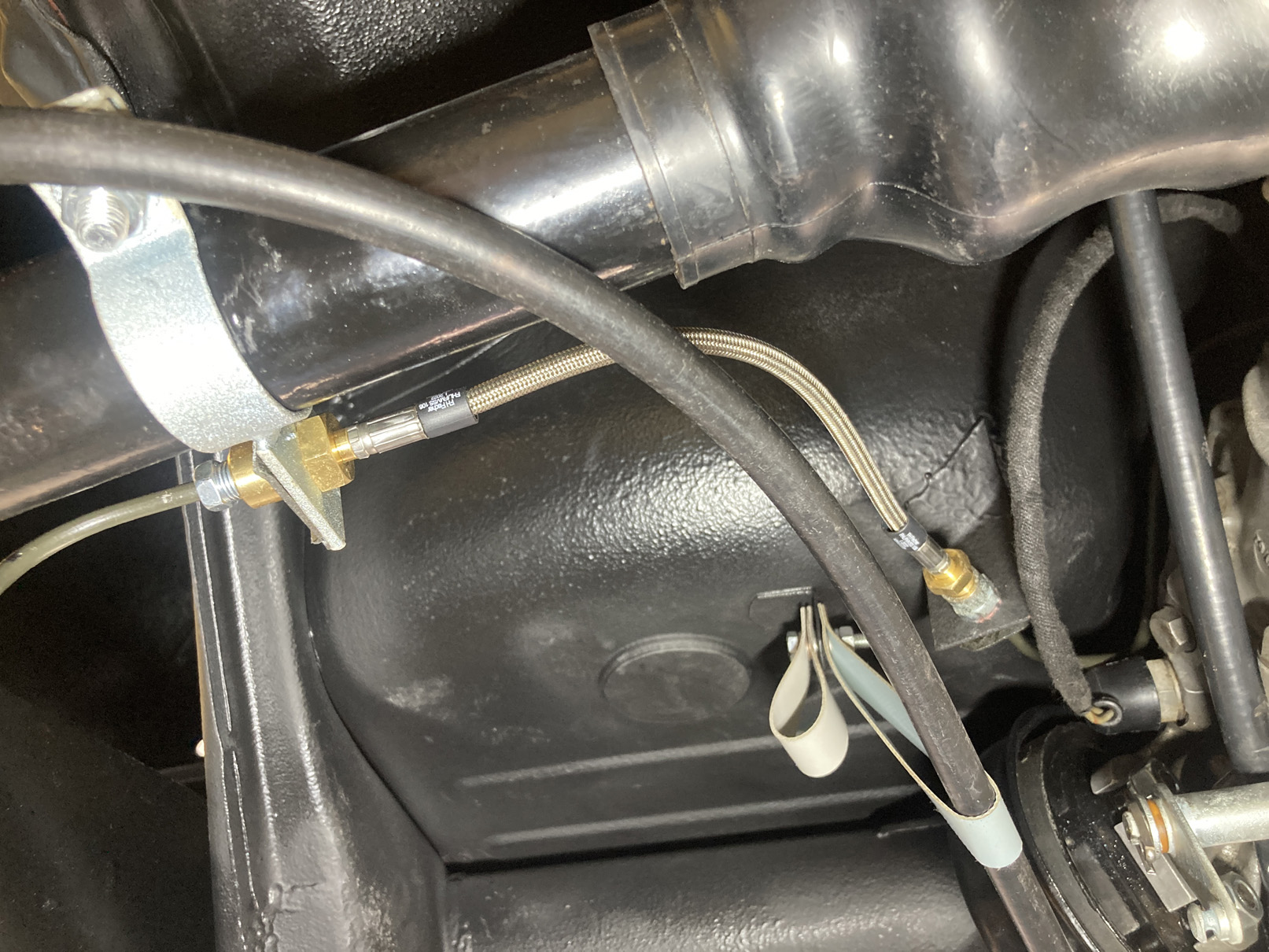

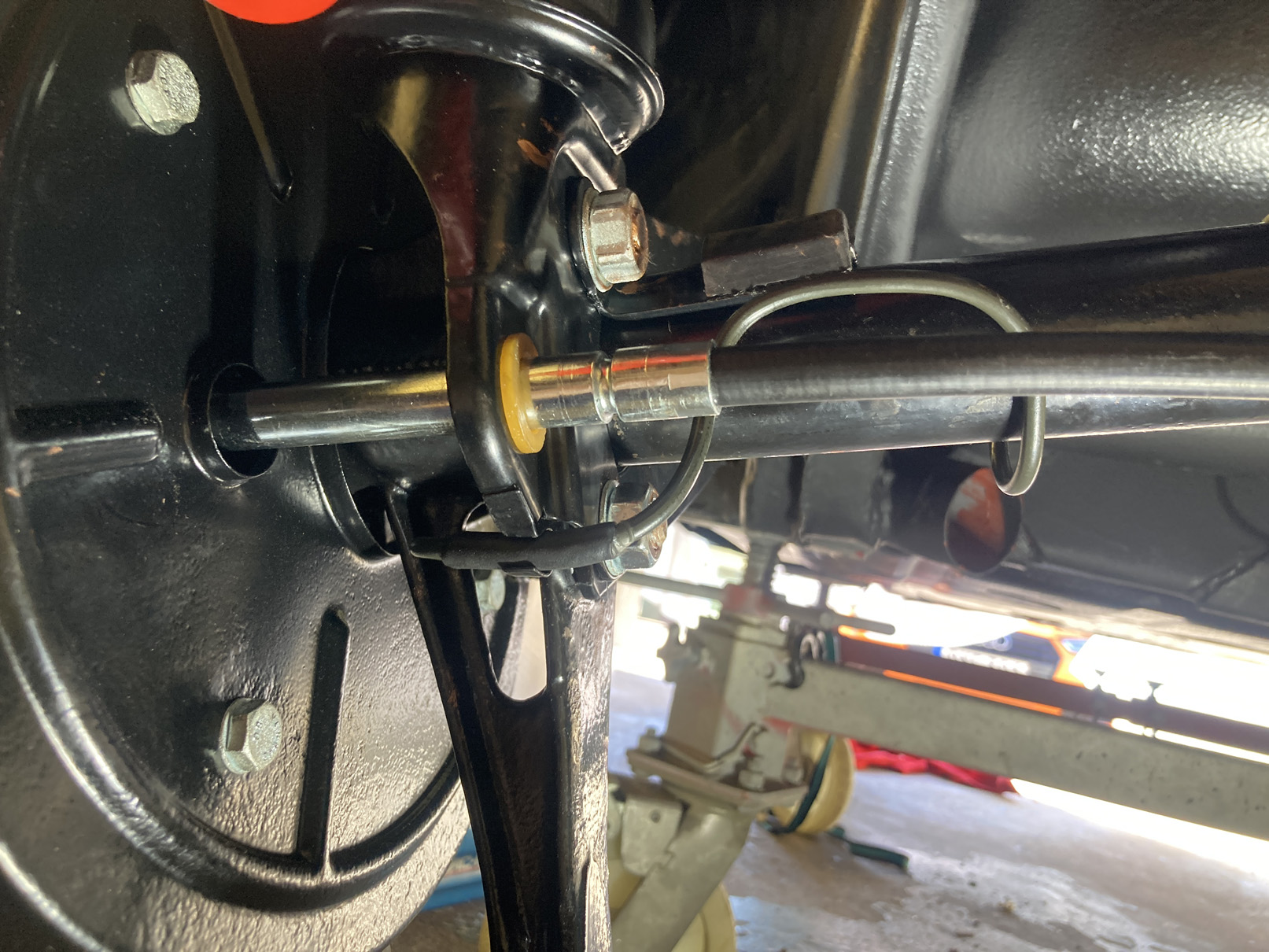

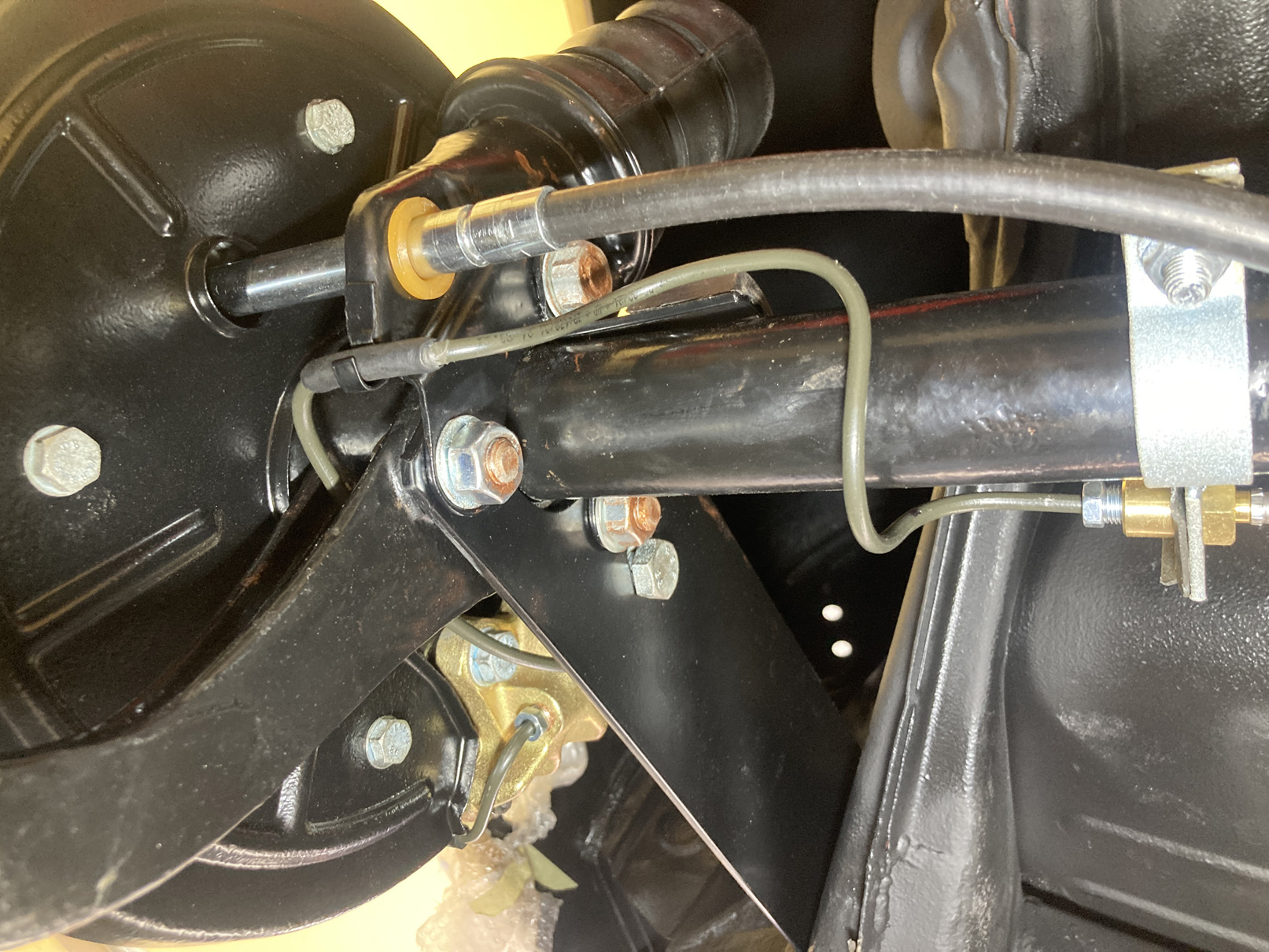

Handbromsvajrarna hänger i varsin rem på var sida. Den extra mindre öglan är till för bränsleslangen sen.

Nu är det mesta på plats med rörmokeriet! Bränsleslang ska på plats samt det sista på gasreglaget och värmevajrarna.

Ha det fint,
Jörgen

Post's attachments

IMG_0130.JPG, 425.31 kb, 1613 x 1210
IMG_0130.JPG 425.31 kb, 9 downloads since 2026-04-16

IMG_0133.JPG, 594.89 kb, 1613 x 1210
IMG_0133.JPG 594.89 kb, 8 downloads since 2026-04-16

307 Svar av TobiasL

  • TobiasL
  • TobiasL
  • Rising Star
  • Offline
  • Från: Stuvsta
  • Registrerad: 2011-05-25
  • Inlägg: 976

Snyggt!!!

Insta: @tob_356

308 Svar av V-Dub

  • V-Dub
  • V-Dub
  • Rising Star
  • Offline
  • Från: Göteborg
  • Registrerad: 2011-08-23
  • Inlägg: 880

Hej igen...

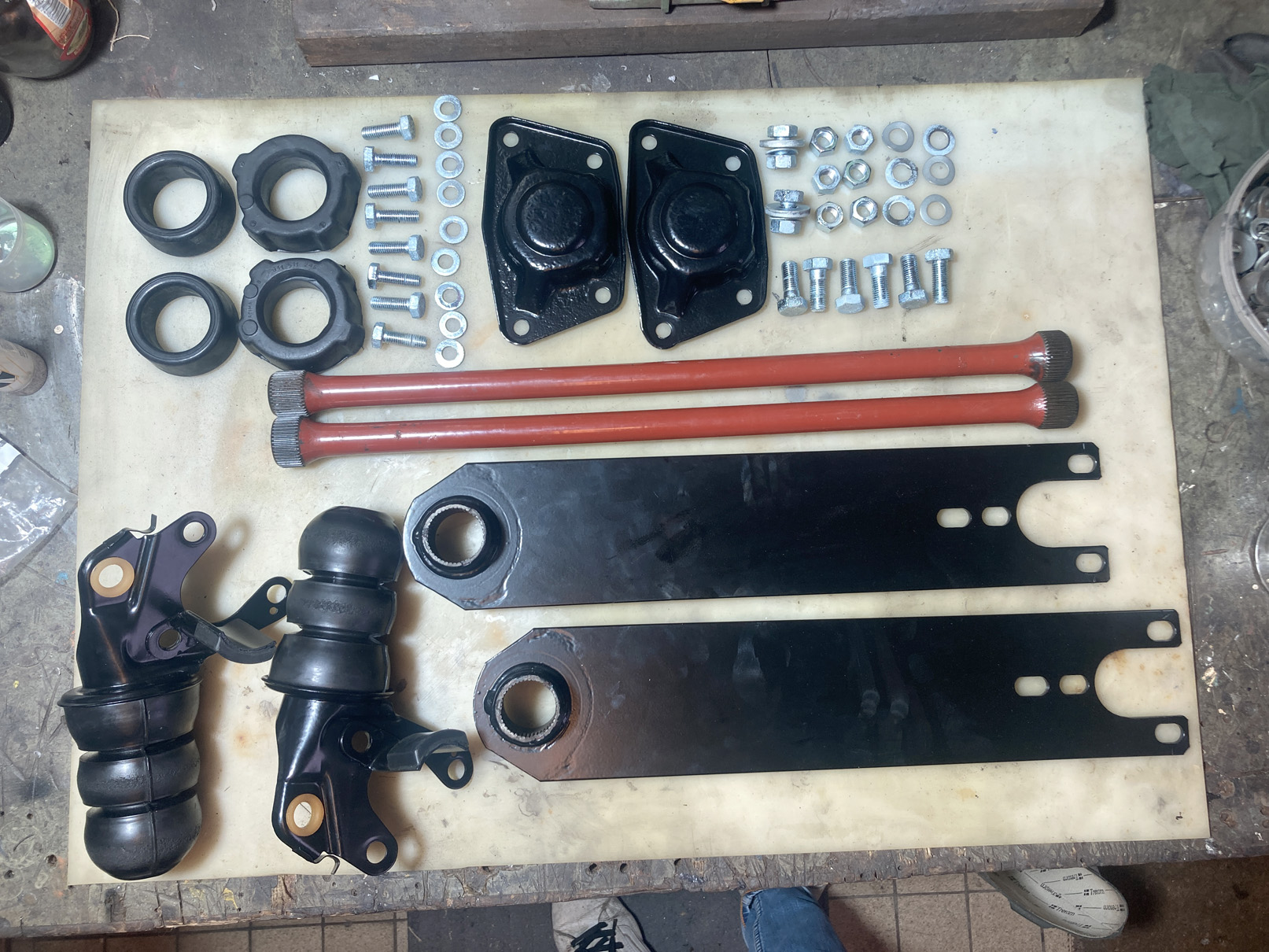

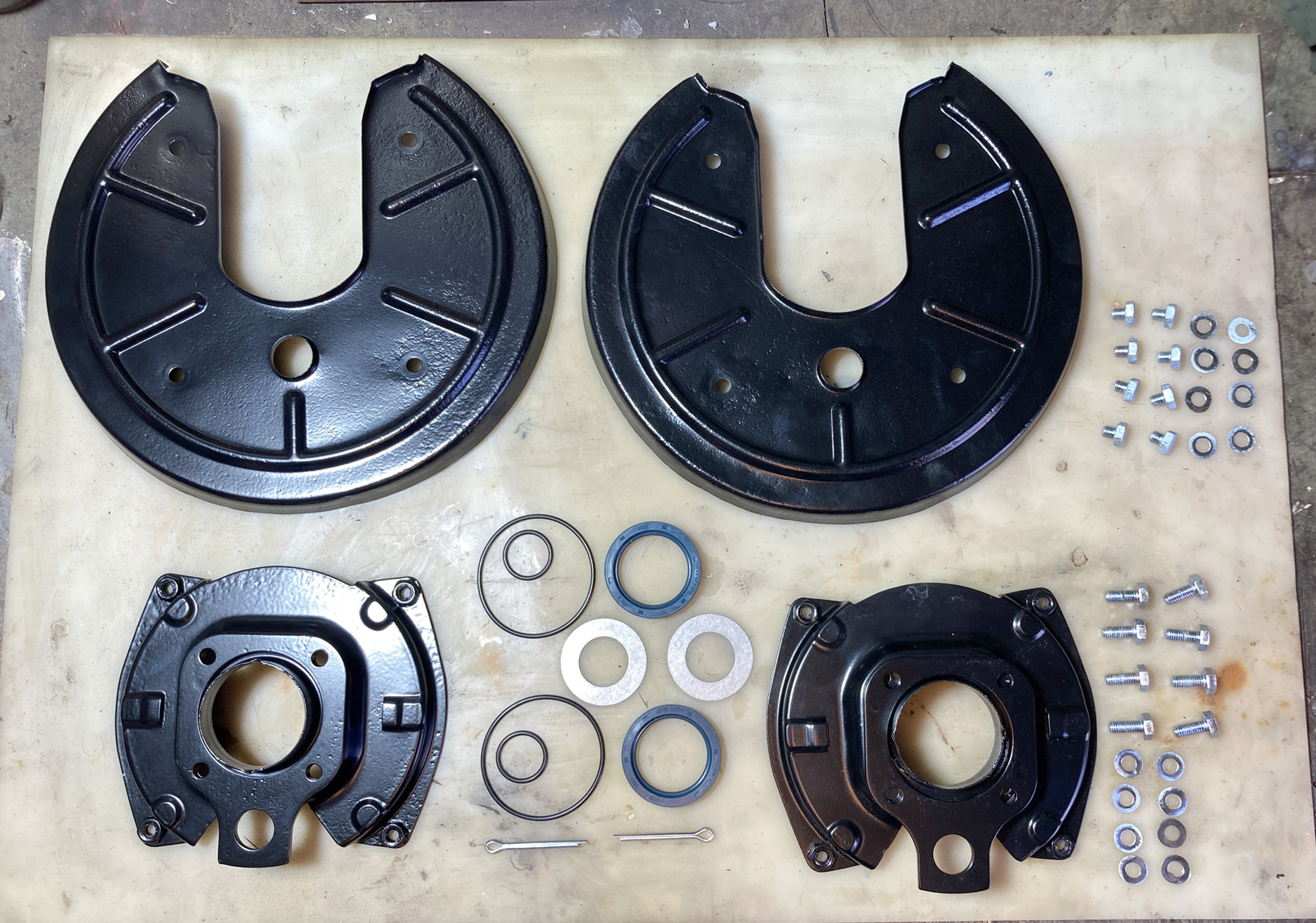

Helgens övning var att få fjädring bak på plats. Här ser ni ingående delar.

Post's attachments

IMG_0141.JPG, 565.54 kb, 1613 x 1210
IMG_0141.JPG 565.54 kb, file has never been downloaded.

309 Svar av V-Dub

  • V-Dub
  • V-Dub
  • Rising Star
  • Offline
  • Från: Göteborg
  • Registrerad: 2011-08-23
  • Inlägg: 880

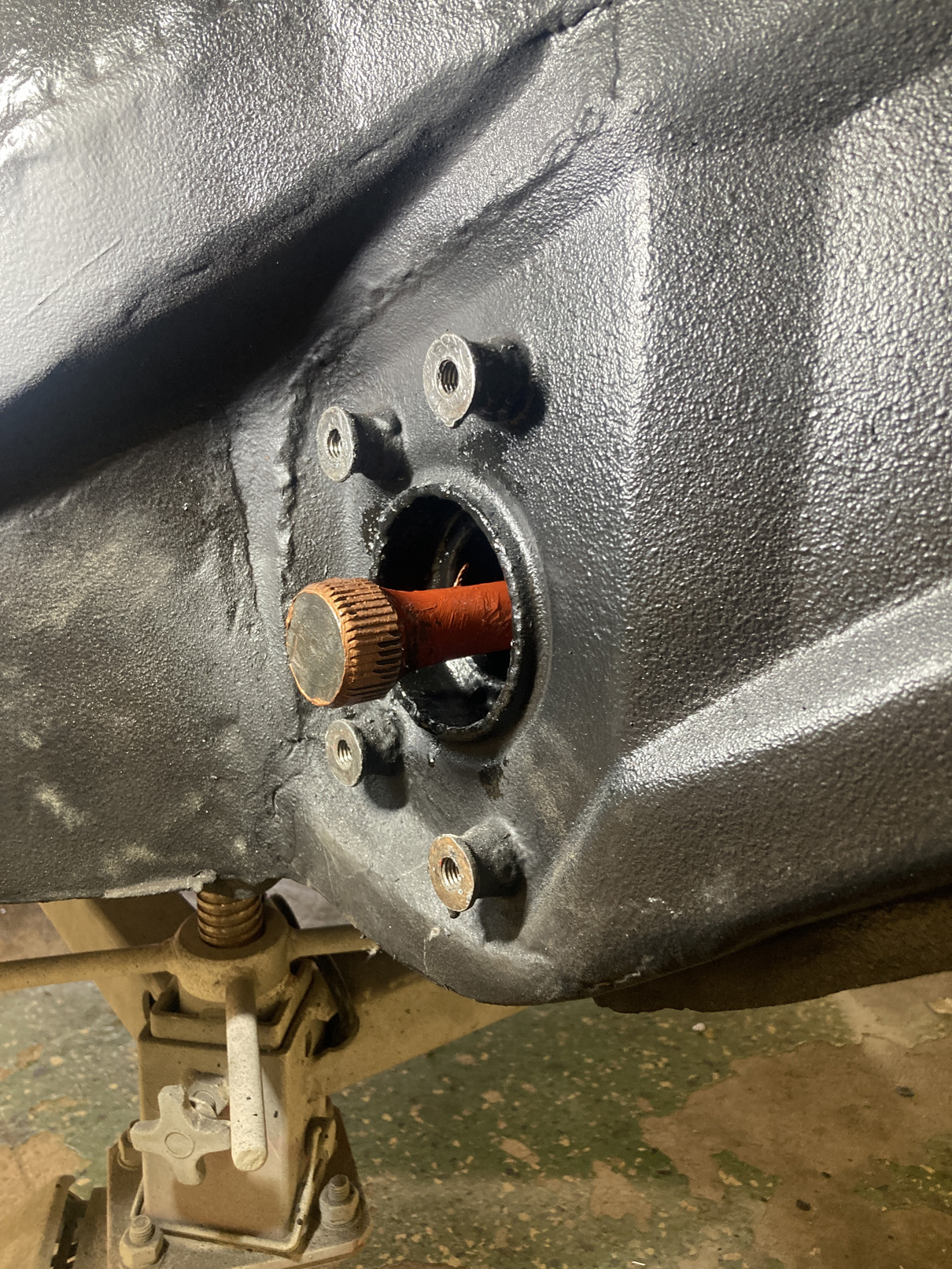

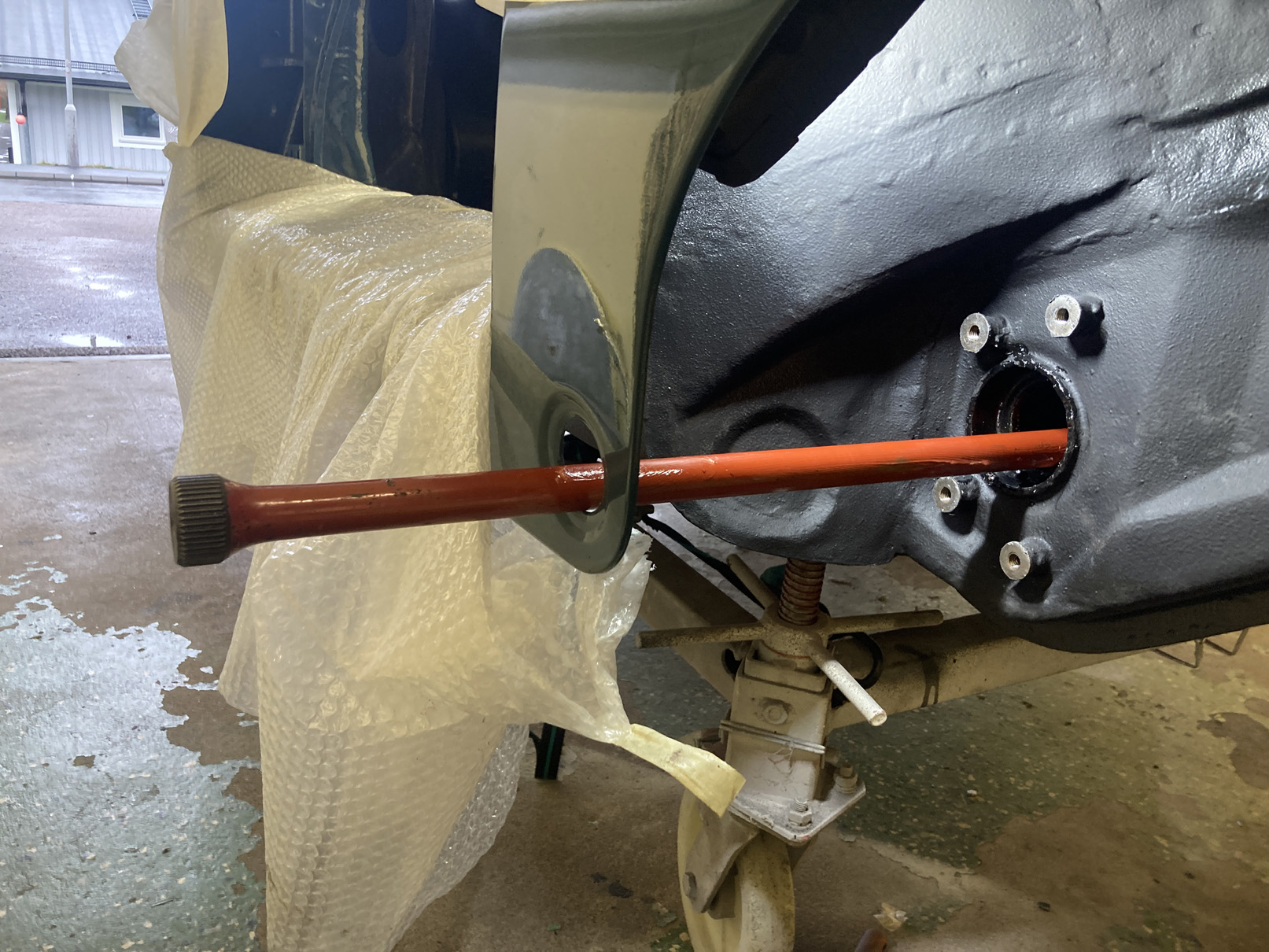

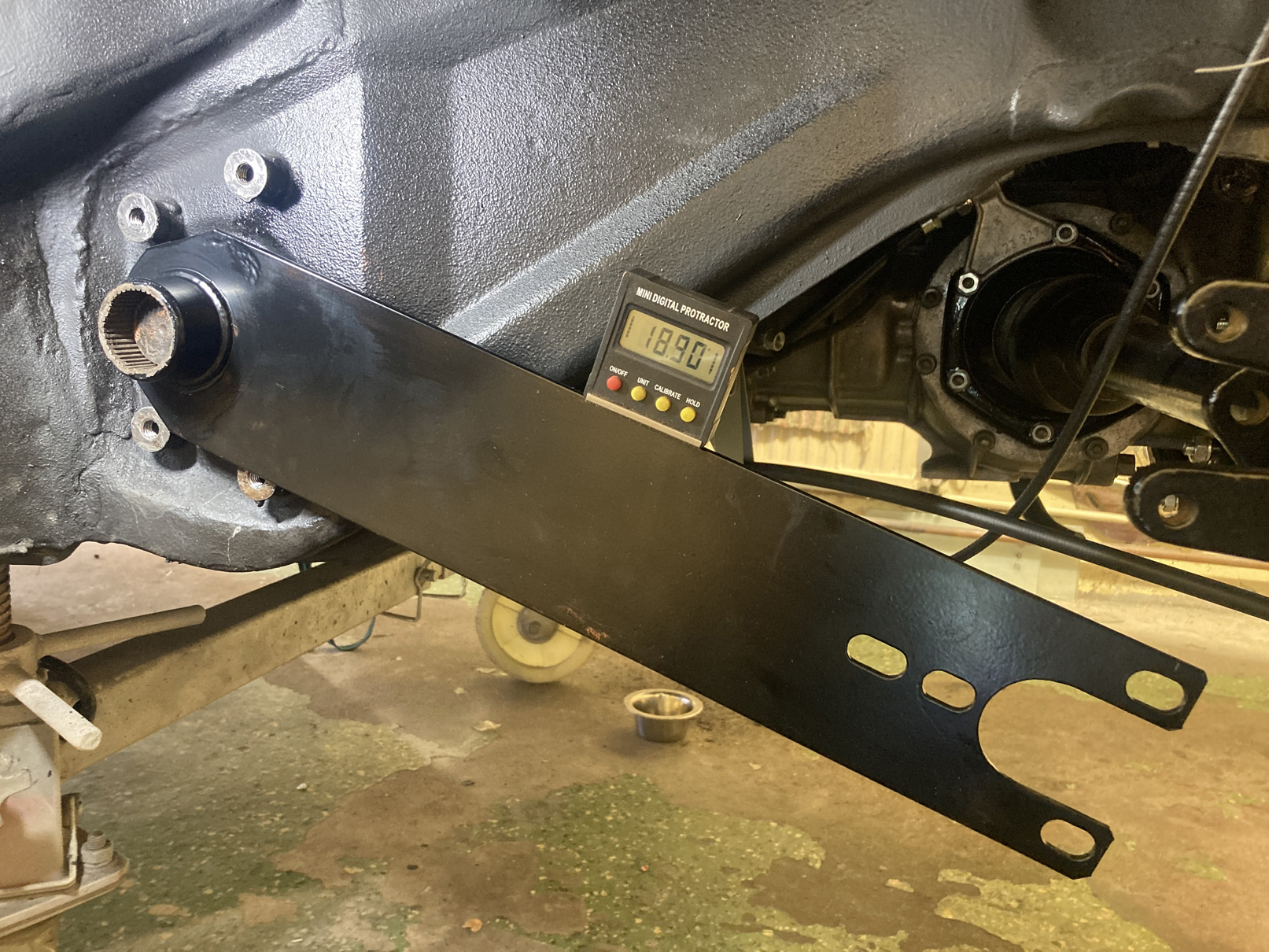

Som ni säkert vet har torsionsstavarna olika splines på inre och yttre fästet. Det gör att man kan finlira genom att flytta ett jack åt ena hållet på inre och ett åt andra på yttre. Enligt Workshop Manual så ska min ha 21°. Jag siktar på att sänka lite och testar med 19°.

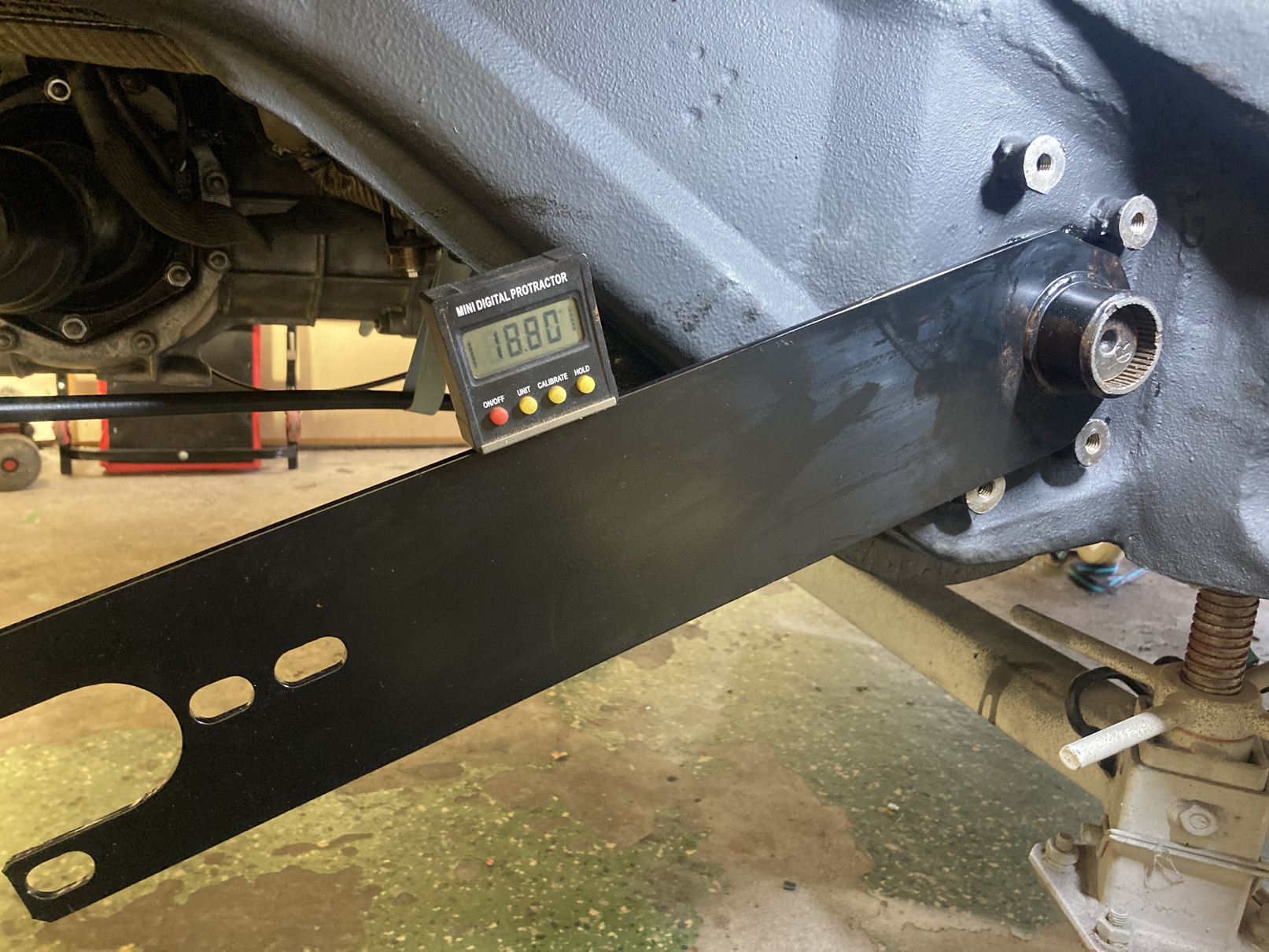

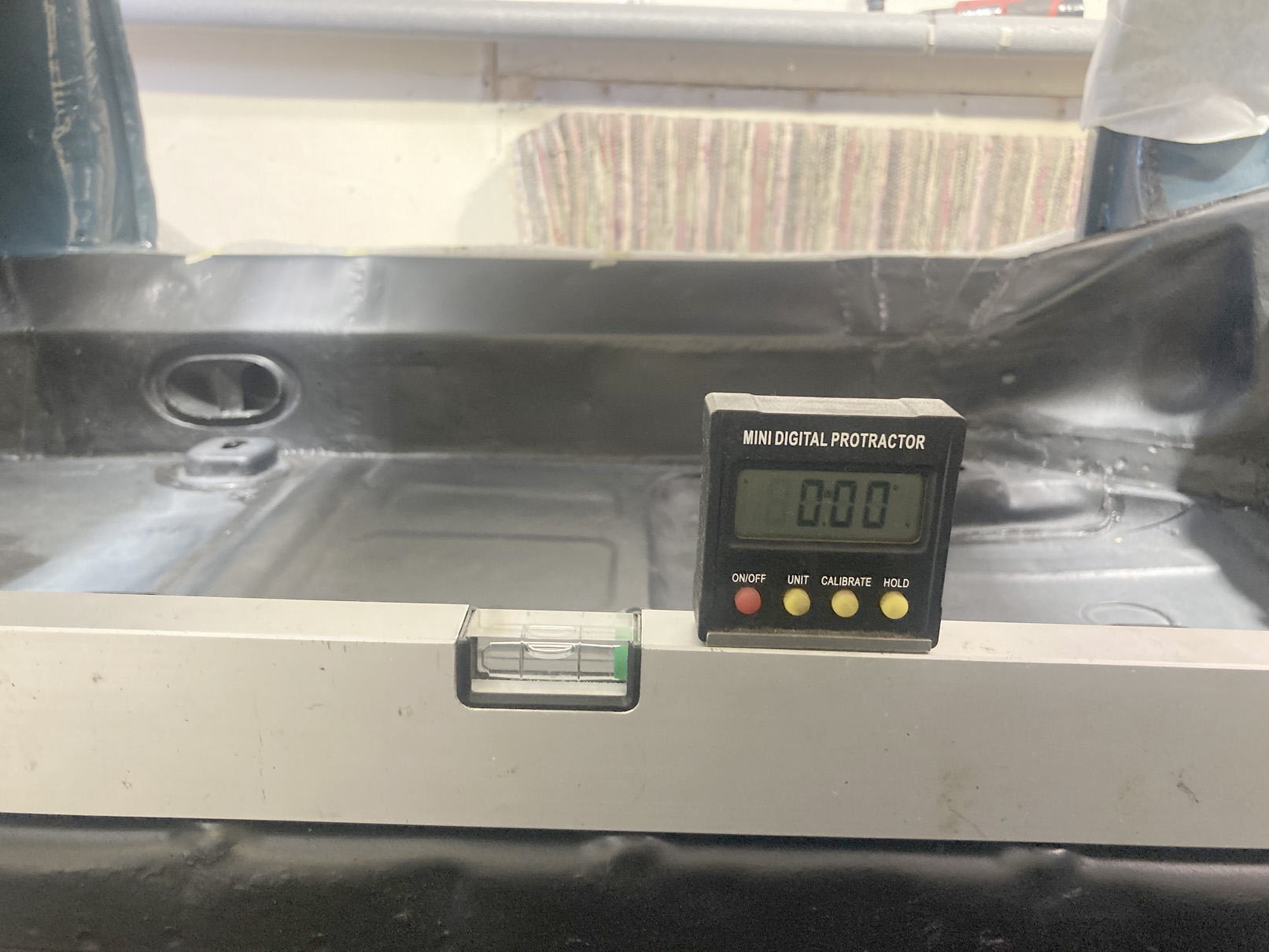

Först så får man se till att bilen är i våg vid tunneln. Sedan är det att försöka träffa rätt på graderna. Blir lite fram och tillbaka innan man är nöjd.

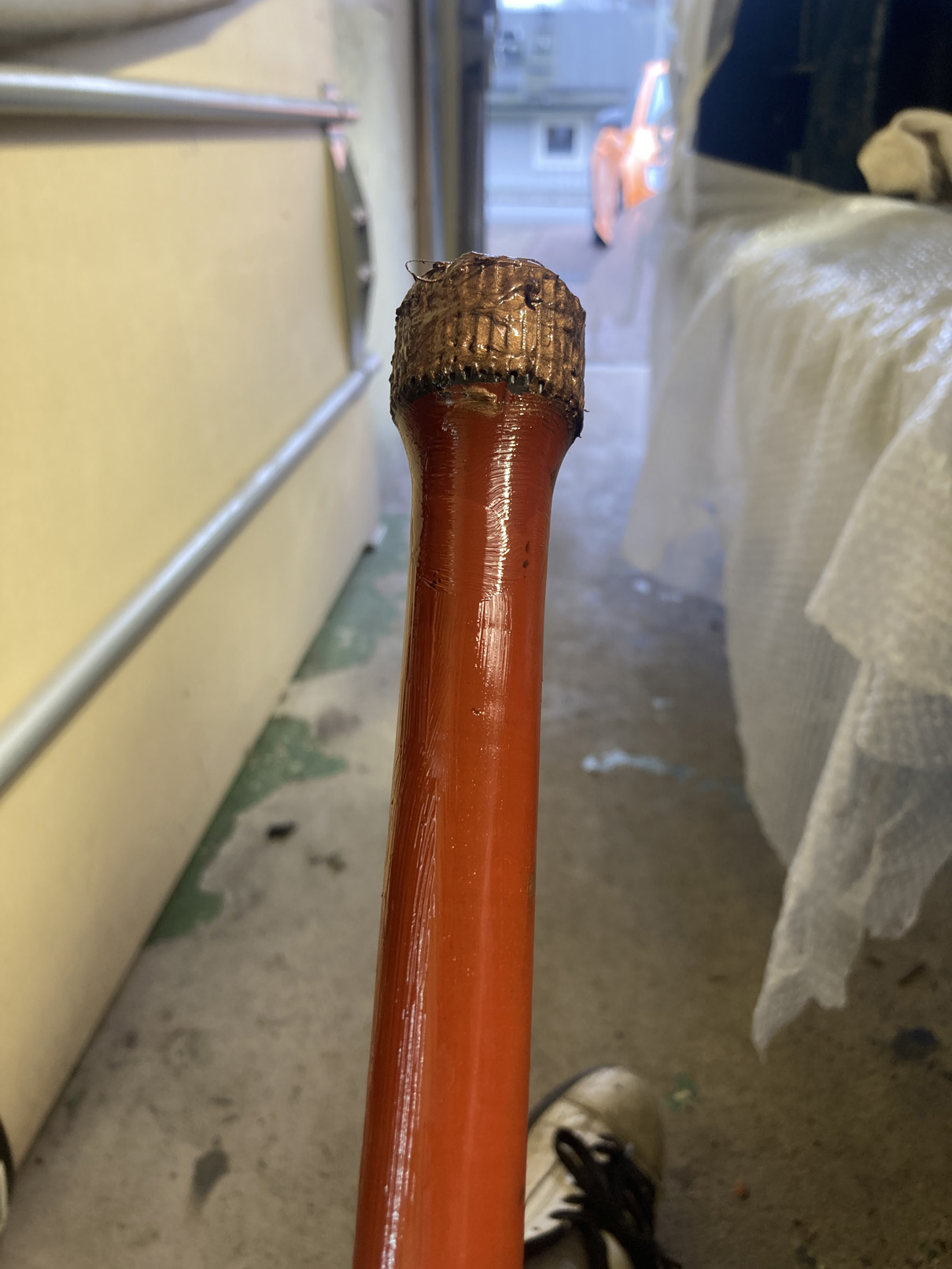

Lite kopparpasta på splinesen underlättar nästa gång man ska ändra. 18,9° får duga.

Post's attachments

IMG_0149.JPG, 311.33 kb, 1613 x 1210
IMG_0149.JPG 311.33 kb, file has never been downloaded.

IMG_0151.JPG, 290.86 kb, 1210 x 1613
IMG_0151.JPG 290.86 kb, file has never been downloaded.

IMG_0152.JPG, 784.06 kb, 1210 x 1613
IMG_0152.JPG 784.06 kb, file has never been downloaded.

IMG_0153.JPG, 619.54 kb, 1613 x 1210
IMG_0153.JPG 619.54 kb, file has never been downloaded.

IMG_0156.JPG, 521.16 kb, 1613 x 1210
IMG_0156.JPG 521.16 kb, file has never been downloaded.

310 Svar av V-Dub

  • V-Dub
  • V-Dub
  • Rising Star
  • Offline
  • Från: Göteborg
  • Registrerad: 2011-08-23
  • Inlägg: 880

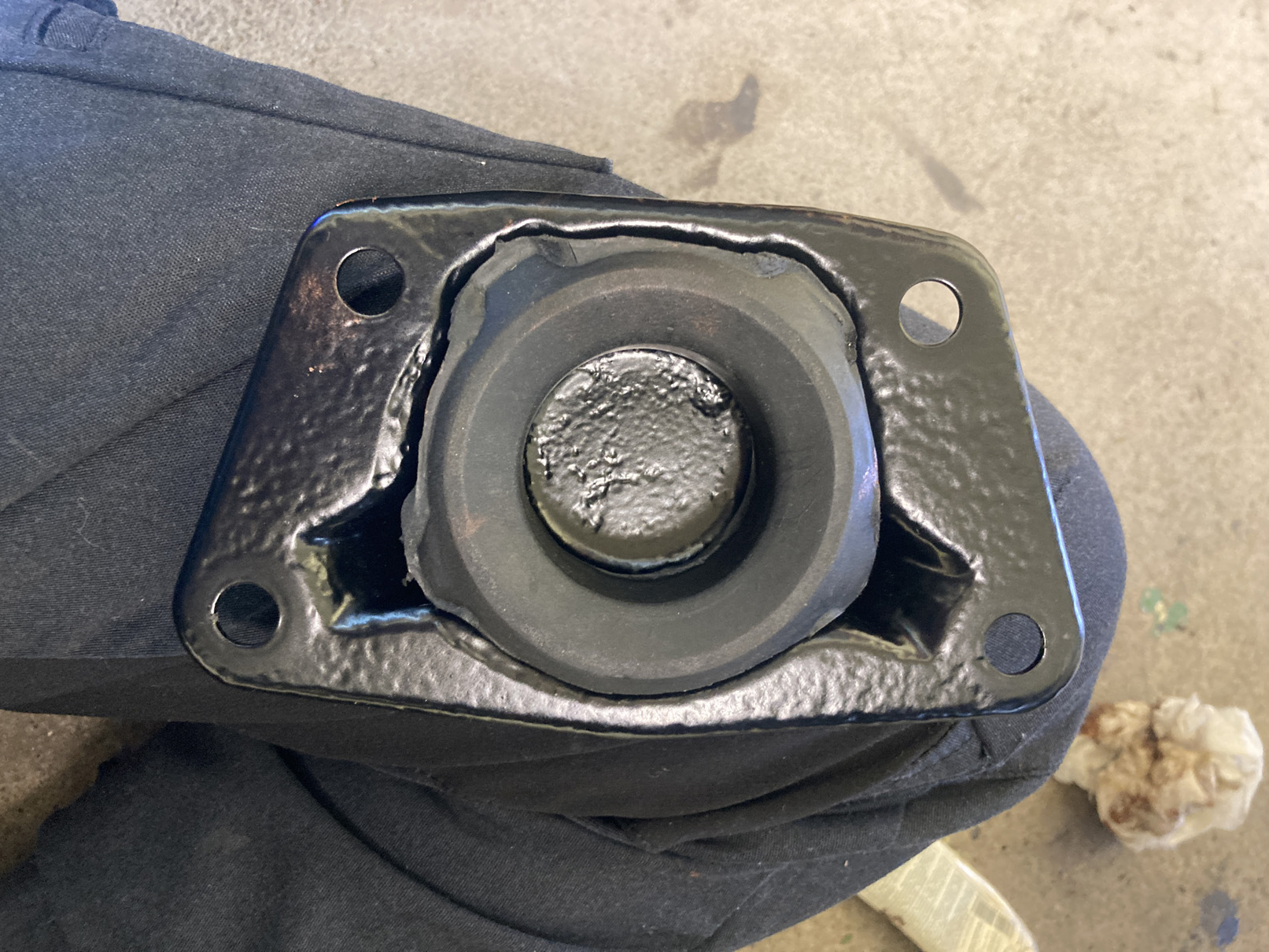

Sen ska locken som täcker splinesen på. Det är en gummibussning på vardera sidan om bärarmen. Jag lade på siliconfett på insidan.

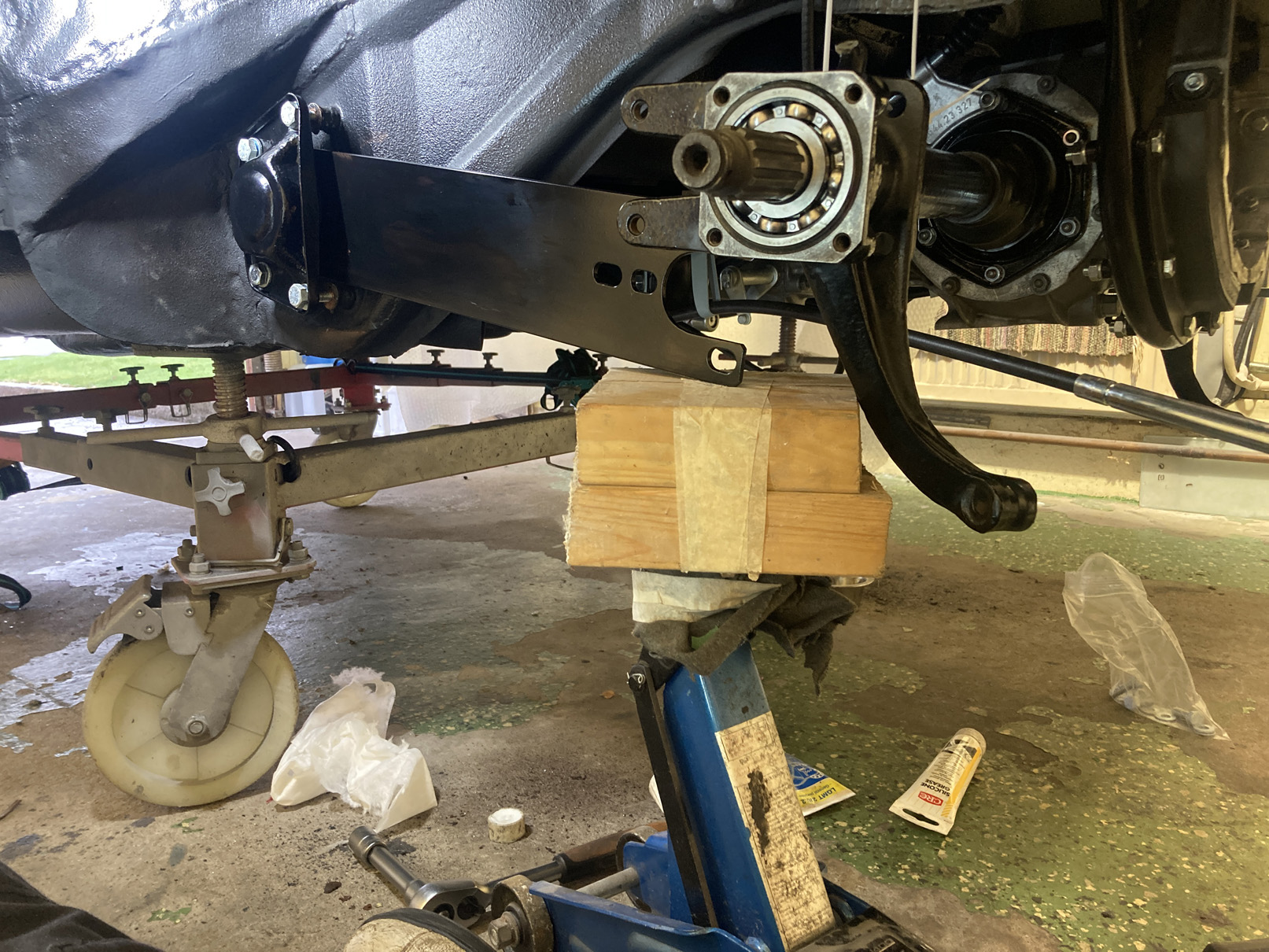

För att få i den nedre bulten så måste man lägga lite tryck på bärarmen så bulten går fri.

Post's attachments

IMG_0154.JPG, 521.33 kb, 1613 x 1210
IMG_0154.JPG 521.33 kb, file has never been downloaded.

IMG_0155.JPG, 640.25 kb, 1613 x 1210
IMG_0155.JPG 640.25 kb, file has never been downloaded.

311 Svar av V-Dub

  • V-Dub
  • V-Dub
  • Rising Star
  • Offline
  • Från: Göteborg
  • Registrerad: 2011-08-23
  • Inlägg: 880

Samma resa på andra sidan...

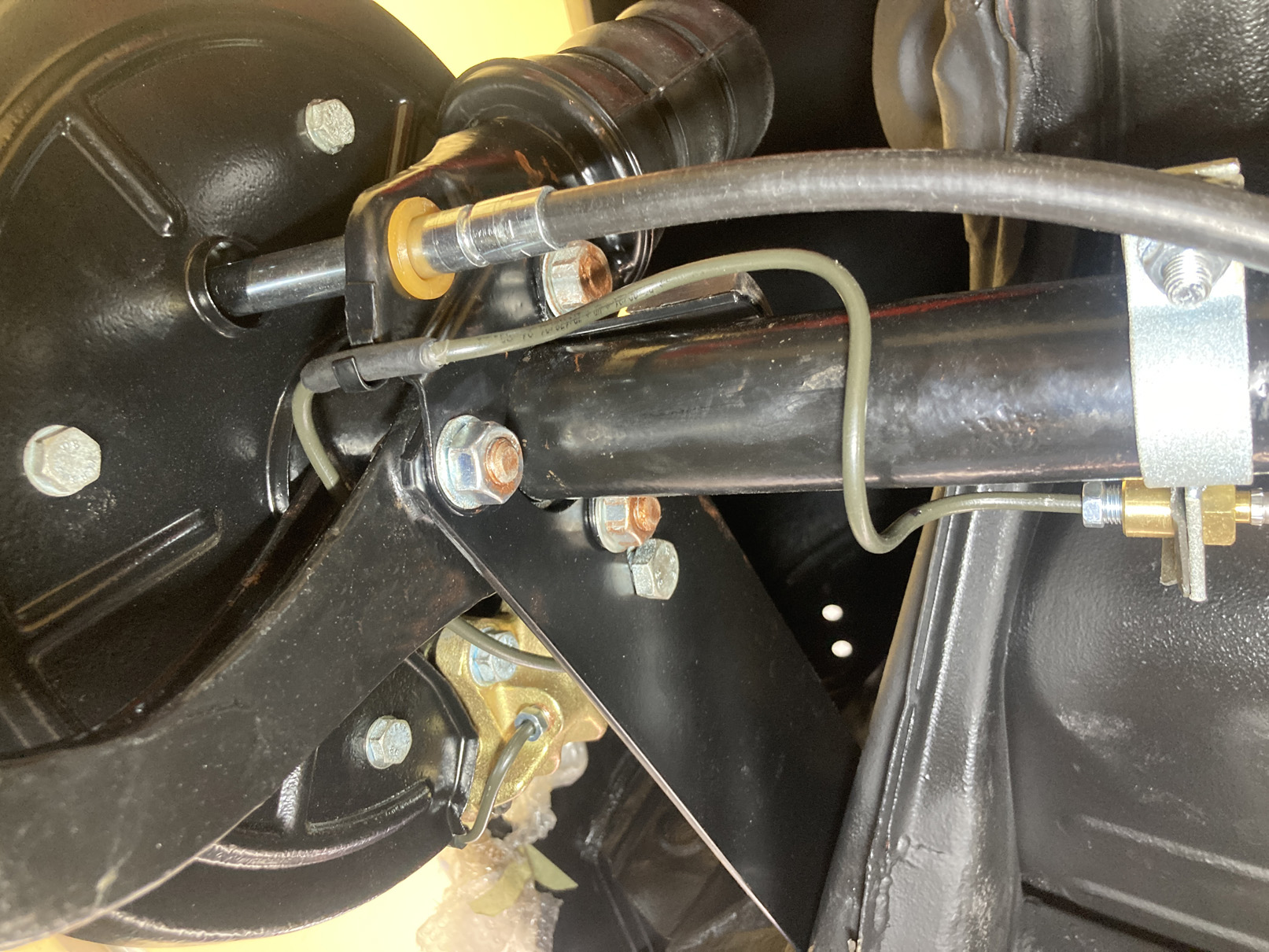

Det är 3 bultar som håller axeln på plats på bärarmen som man lossar när man ställer in toe. Den fjärde bulten drar man när allt är rätt som blir en referens för bakvagnsinställningen. Detta blir något för ett proffs sen när bilen är körbar.

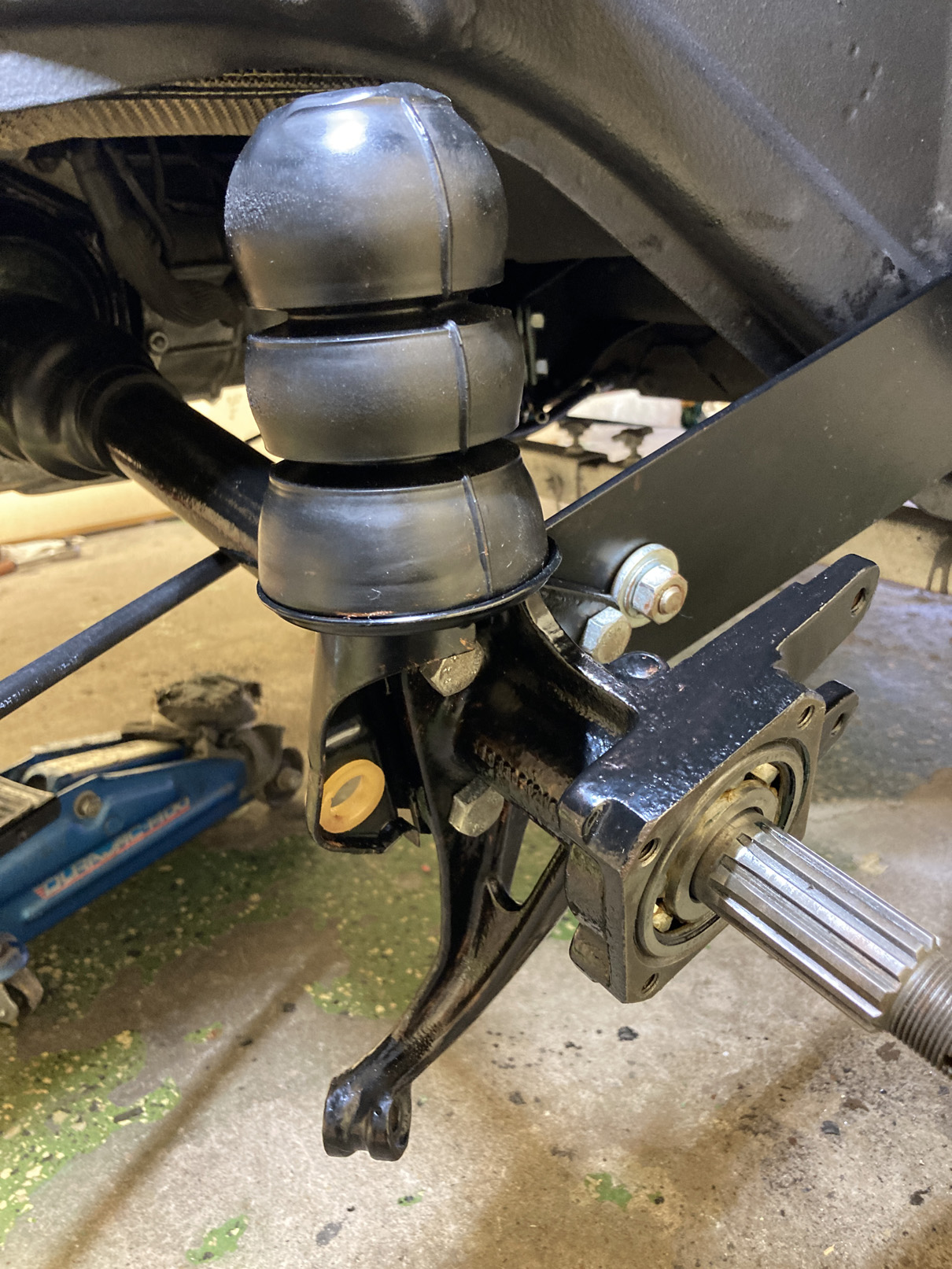

Och så här ser det ut när det är på plats.

Ha det fint,
Jörgen
