126

Nä. Dom här tar i plattan redan vid fullt rattutslag...

Kid-V-Rod -51
Hebster -52
Geländewagen Typ-51 -66
Pre-A 356 Coupe Replika
1303R  -73
Ford pickup -36

127

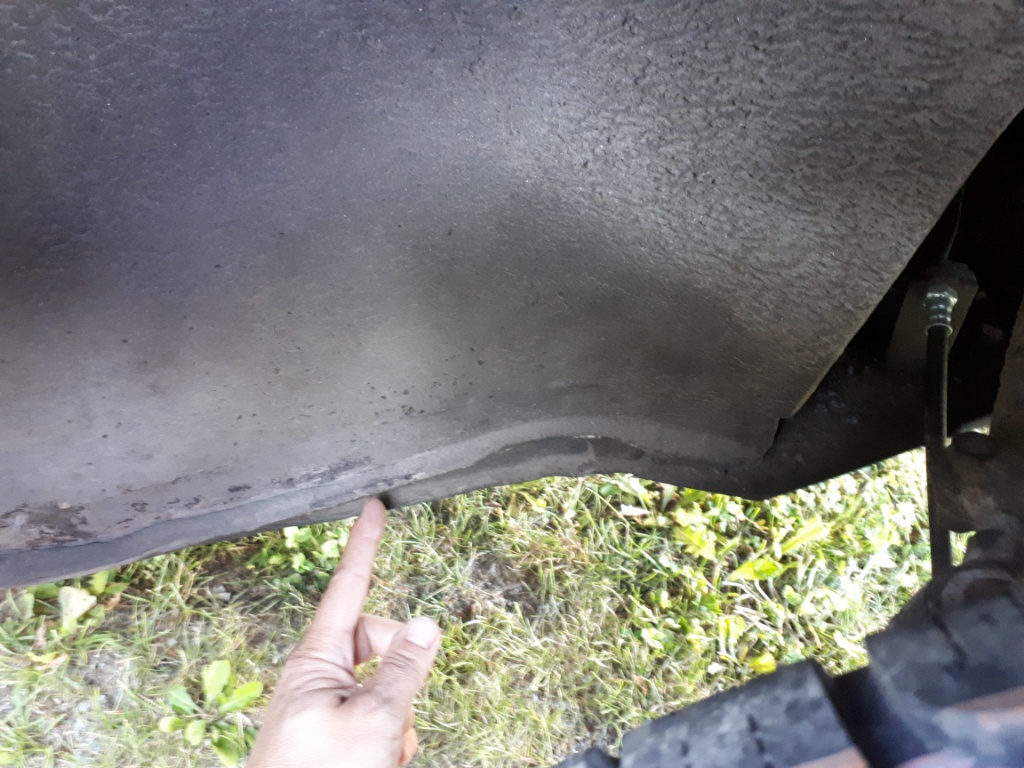

Där tar däcken i vid fullt rattutslag. Fast jag höjt chassi 7,5cm. Med standard chassi å karosshöjsats tar det i ännu mer.

Post's attachments

IMG_20180821_172328.jpg, 269.57 kb, 1024 x 768
IMG_20180821_172328.jpg 269.57 kb, 14 downloads since 2018-08-21

Kid-V-Rod -51
Hebster -52
Geländewagen Typ-51 -66
Pre-A 356 Coupe Replika
1303R  -73
Ford pickup -36

128

Lägsta markfrigången är mitt under motorn. Här visualiserat med ett par 0,33 vuxenläskburkar... ICQ/ab I centimeter mätt blir det 25cm... ICQ/af

https://www.thesamba.com/vw/gallery/pix/1814431.jpg

Kid-V-Rod -51
Hebster -52
Geländewagen Typ-51 -66
Pre-A 356 Coupe Replika
1303R  -73
Ford pickup -36

129

ICQ/af

______\,,,/__________________\,,,/__________________\,,,/________
´´´´´´/""\´´´´´´´´´´´´´´´´´´´/""\ ´´´´´´´´´´´´ ´´´´´/""\ ´´´´´´´
Typ 1 -51 Rod [o\!/o]  Typ 1 -65 Slammed _(o\!/o)_
VW Foto sida Ruff Time Monster Truck

130

Träbåtsäsongen börjar vara över och med höststorm på väg så var det väl lika bra att åka ut till sommarstugan å dra upp båten...

https://www.thesamba.com/vw/gallery/pix/1824759.jpg
https://www.thesamba.com/vw/gallery/pix/1824755.jpg
https://www.thesamba.com/vw/gallery/pix/1824756.jpg
https://www.thesamba.com/vw/gallery/pix/1824757.jpg
https://www.thesamba.com/vw/gallery/pix/1824758.jpg

Kid-V-Rod -51
Hebster -52
Geländewagen Typ-51 -66
Pre-A 356 Coupe Replika
1303R  -73
Ford pickup -36

131

ICQ/ag fast lite synd att inte båt trailern är wide 5 ICQ/bm
Trevligt med en luftkyld "suv"

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

132

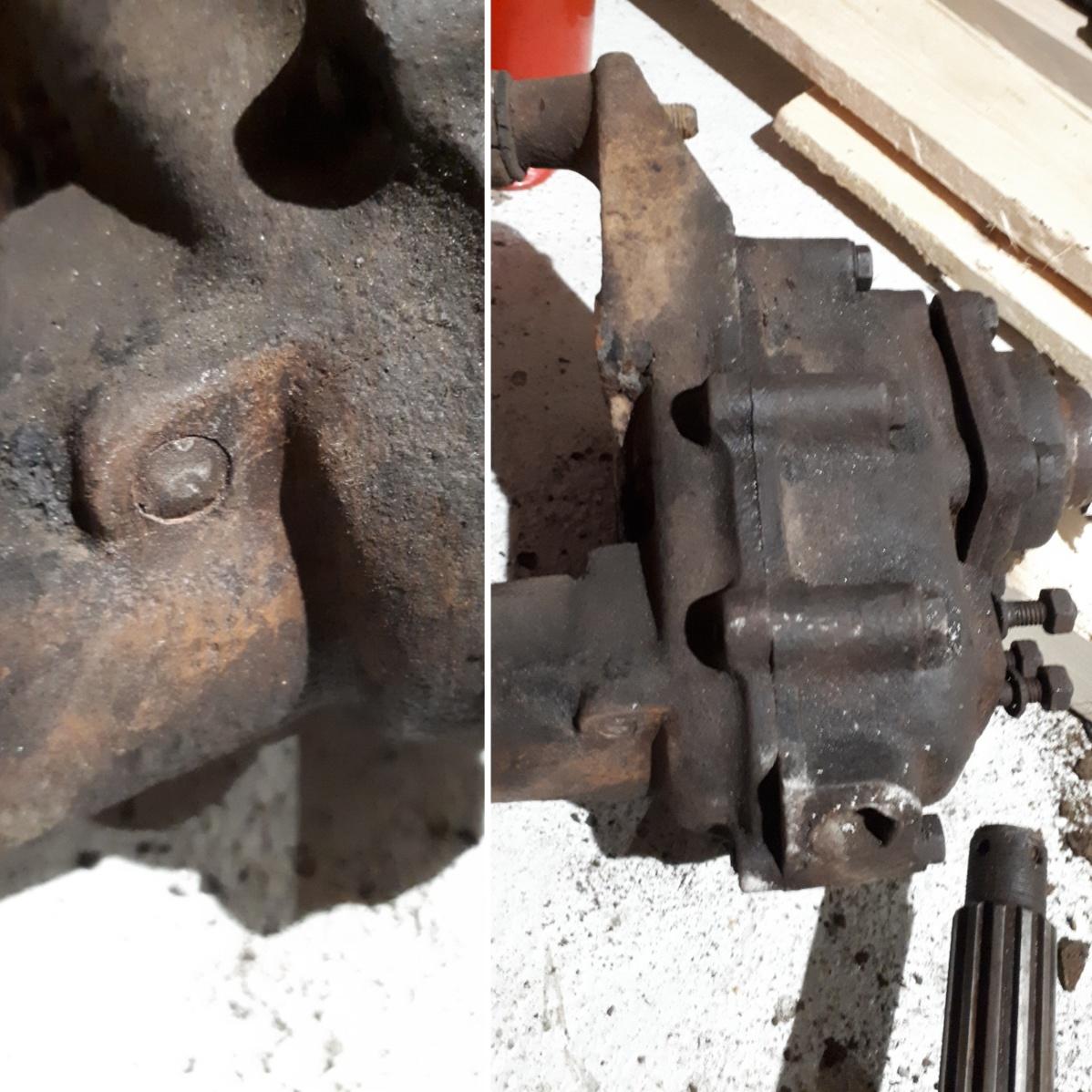

Påbörjat uppgradering av reduktionsväxlarna... De som nu monterat är i praktiken ett bolt on paket jag lyckades komma över för XX antal år sen. De är ett set som en bysmed byggt om på 60-70 talet för att passa en bubbla. Hade suttit i en splitbubbla innan jag köpte dom. När jag öppnade dem visade det sej att de även var ytterligare nerväxlade. Dvs. de hade helt nya å ännu mindre övre drev å nedre axeln var följdaktligen uppflyttad pga. mindre övre drev. Pga detta var ju även dreven omslipade och förstås inte samma precission som från VW fabriken. Detta resulterar ju i att dreven för ett hiskeligt ljud när de rullar fritt utan att ha drag på. Likaså när man motorbromsar.

Nu är tanken att jag ska råda bot på detta genom att bygga om ett par original portaler så de går att byta ut mot de som just nu sitter på bilen. Delvis höjs baken c. 12mm bara av detta samt att jag hoppas på att VW original dreven är tätare och tystare....  ICQ/bn

https://www.thesamba.com/vw/gallery/pix/1832389.jpg
https://www.thesamba.com/vw/gallery/pix/1832404.jpg
https://www.thesamba.com/vw/gallery/pix/1832837.jpg
https://www.thesamba.com/vw/gallery/pix/1832840.jpg
https://www.thesamba.com/vw/gallery/pix/1833414.jpg
https://www.thesamba.com/vw/gallery/pix/1833413.jpg
https://www.thesamba.com/vw/gallery/pix/1833412.jpg

Kid-V-Rod -51
Hebster -52
Geländewagen Typ-51 -66
Pre-A 356 Coupe Replika
1303R  -73
Ford pickup -36

133

Började riva portalerna som nu sitter på bilen. Vart lite osäker på hur mycket axialglapp det egentligen får vara på drivaxeln.. Känns ett litet glapp och ett litet kluckande ljud inifrån axeln. Förmodligen de sfäriska plattorna/"spaden" på axeln som har ett litet glapp? Mätte nog in den då jag i fjol monterade ihop allt men nu minns man ju inte längre hur det skulle vara... ICQ/ab

https://www.thesamba.com/vw/gallery/pix/1835134.jpg

Kid-V-Rod -51
Hebster -52
Geländewagen Typ-51 -66
Pre-A 356 Coupe Replika
1303R  -73
Ford pickup -36

134

ICQ/ay

______\,,,/__________________\,,,/__________________\,,,/________
´´´´´´/""\´´´´´´´´´´´´´´´´´´´/""\ ´´´´´´´´´´´´ ´´´´´/""\ ´´´´´´´
Typ 1 -51 Rod [o\!/o]  Typ 1 -65 Slammed _(o\!/o)_
VW Foto sida Ruff Time Monster Truck

135 Senaste redigerad av Hebster52 (2018-10-21 20:36:40)

Originalhus jämfört med mina bysmed moddade...
Lite olika gjutningar också. Nyare till vänster är märkbart lättare.

https://www.thesamba.com/vw/gallery/pix/1835583.jpg
https://www.thesamba.com/vw/gallery/pix/1835582.jpg

Kid-V-Rod -51
Hebster -52
Geländewagen Typ-51 -66
Pre-A 356 Coupe Replika
1303R  -73
Ford pickup -36

136

tycker det är fantastiskt att någon gjort sig jobbet... undrar hur dom fick fram kugghjulen..

Det är aldrig försent att ge upp, och börja om med gamla erfarenheter som grund.
http://boxerville.se/forum/viewtopic.php?id=2062  typ2 bay -73 RHD camping "Bay-Be Blue" bussen byggs i version 1..
http://boxerville.se/forum/viewtopic.ph … 73#p204073 latebayEh wannabesplit Dh.vilande tråd
http://boxerville.se/forum/viewtopic.php?id=2058  typ1 oval-56 "Maximiliam"  vilande tråd.:-(

137 Senaste redigerad av Hebster52 (2018-10-21 20:49:38)

De ser väldigt hemmapulade ut fastän dom är fantastiskt snyggt gjorda.. ICQ/ab

Här ser man även en anna modd som måste göras även på de nya. Nedre skruven måste bytas till kortare och själva halsen på huset måste sänkas minst 15mm.. Tänkte försöka göra min version lite snyggare.

Detta behövs för att skruven ska gå fri från bromscylindern och skölden...

https://www.thesamba.com/vw/gallery/pix/1835585.jpg

Kid-V-Rod -51
Hebster -52
Geländewagen Typ-51 -66
Pre-A 356 Coupe Replika
1303R  -73
Ford pickup -36

138

Förkapat så är det mindre material att köra bort med fräsen.

https://www.thesamba.com/vw/gallery/pix/1836142.jpg

Kid-V-Rod -51
Hebster -52
Geländewagen Typ-51 -66
Pre-A 356 Coupe Replika
1303R  -73
Ford pickup -36

139

Idag började jag såga bort onödig dödvikt på Portalhusen..
https://www.thesamba.com/vw/gallery/pix/1844607.jpg
https://www.thesamba.com/vw/gallery/pix/1844622.jpg
https://www.thesamba.com/vw/gallery/pix/1844606.jpg
https://www.thesamba.com/vw/gallery/pix/1844623.jpg

Kid-V-Rod -51
Hebster -52
Geländewagen Typ-51 -66
Pre-A 356 Coupe Replika
1303R  -73
Ford pickup -36

140

Nice ICQ/ay

______\,,,/__________________\,,,/__________________\,,,/________
´´´´´´/""\´´´´´´´´´´´´´´´´´´´/""\ ´´´´´´´´´´´´ ´´´´´/""\ ´´´´´´´
Typ 1 -51 Rod [o\!/o]  Typ 1 -65 Slammed _(o\!/o)_
VW Foto sida Ruff Time Monster Truck

141

ICQ/ay  ICQ/bq

142

Nu är en enkel jigg tillverkad så jag kan korta kragarna för axelrören.

https://www.thesamba.com/vw/gallery/pix/1845245.jpg

Såhär mycket måste de kortas.

https://www.thesamba.com/vw/gallery/pix/1845244.jpg

Kid-V-Rod -51
Hebster -52
Geländewagen Typ-51 -66
Pre-A 356 Coupe Replika
1303R  -73
Ford pickup -36

143

Äntligen nya vattenskurna adapterplattor!

https://www.thesamba.com/vw/gallery/pix/1879868.jpg

Kid-V-Rod -51
Hebster -52
Geländewagen Typ-51 -66
Pre-A 356 Coupe Replika
1303R  -73
Ford pickup -36

144

Dämparfästen svetsade på plattorna.

https://www.thesamba.com/vw/gallery/pix/1881767.jpg

Kid-V-Rod -51
Hebster -52
Geländewagen Typ-51 -66
Pre-A 356 Coupe Replika
1303R  -73
Ford pickup -36

145

ICQ/ay

______\,,,/__________________\,,,/__________________\,,,/________
´´´´´´/""\´´´´´´´´´´´´´´´´´´´/""\ ´´´´´´´´´´´´ ´´´´´/""\ ´´´´´´´
Typ 1 -51 Rod [o\!/o]  Typ 1 -65 Slammed _(o\!/o)_
VW Foto sida Ruff Time Monster Truck

146

ICQ/ay

147

Litet tips. Något som passar till din stil https://www.blocket.se/trelleborg/Milit … 14&w=0
Trevligt projekt du har ICQ/ay

148

Åh! Den vore perfekt!!!! ICQ/ba

Kid-V-Rod -51
Hebster -52
Geländewagen Typ-51 -66
Pre-A 356 Coupe Replika
1303R  -73
Ford pickup -36

149

Passade på idag att justera svärden 2 inre splines neråt å 2 yttre splines uppåt. Borde ge c. 11mm mera markfrigång plus  ytterligare 10mm då jag byter de moddade portalerna till original...  ICQ/af

Kid-V-Rod -51
Hebster -52
Geländewagen Typ-51 -66
Pre-A 356 Coupe Replika
1303R  -73
Ford pickup -36

150

Äntligen hade verkstadskillen på jobbet tid att plana ner det sista på portalhusen! ICQ/bp

https://www.thesamba.com/vw/gallery/pix/1892735.jpg

Kid-V-Rod -51
Hebster -52
Geländewagen Typ-51 -66
Pre-A 356 Coupe Replika
1303R  -73
Ford pickup -36
